Крепление воздуховодов – СтройВент | СтройВент

На данный момент крепления воздуховодов выполняются согласно СНиП 3.05.01-85, который был выпущен еще в 1985 году и не изменялся с тех пор. Для горизонтального неизолированного круглого воздуховода, который имеет диаметр не более 400 мм а также прямоугольных воздуховодов со стороной не более 400 мм – крепления выполняют через 4 метра. Если воздуховоды имеют больший диаметр – то через 3 метра.

Виды воздуховодов и правила крепления

С 1985 года поменялись типы используемых воздуховодов в системе кондиционирования и вентиляции. Стали использовать спирально-навивные с высокой жесткостью воздуховоды, муфтового или ниппельного соединения. За счет этого можно выполнять крепления через каждые 6 метров (для диаметра до 500 миллиметра). Прямошовные воздуховоды менее жесткие, чем спирально-навивные.

Соблюдение правил нельзя игнорировать при креплении воздуховодов из фланца, т.к крепление не прочное из–за большого веса плети.

При увеличении нагрузки отбортовка может разогнуться, и плеть может упасть. По этой причине нельзя также крепить воздуховоды к фланцам. Прямоугольные воздуховоды передают свой вес на перфорированную, стальную траверсу.

Крепление воздуховодов производится с использованием разметки. Это делается для того, чтоб обеспечить распределения нагрузок равномерно. На ответвлениях и поворотах образуются лишние крепления. Это позволит лучше зафиксировать эти места. Очень важно правильно выбрать крепежные материалы.

Принципы современного крепления воздуховодов

Ранее главным креплением считалось сквозное отверстие и закрепление сверху перекрытия шпилькой. Но это делало процесс строительства долгим, темпы монтажа снижались. Это было до 1985 года. Сейчас в строительстве перекрытий широко применяются разнообразные дюбели, что позволило отказаться от такой нерациональной задачи, как крепление при помощи сквозных отверстий. Но стоит учитывать:

• нагрузку на каждое крепление;
• вес воздуховода;
• вес изоляции;
• наличие и вес сетевого оборудования;
• прочее.

При необходимости проводят испытания и сверяют полученные данные с сертификатом элементов крепления.

До того, как появились нормативные документы, ответственность за правильное крепление воздуховодов брала на себя монтажная организация.

СНиП 3.05.01-85 обозначил расстояние до 4 метров для крепежа на вертикальных изолированных воздуховодах. Крепление должно фиксироваться в перекрытии между этажами. На высоких этажах необходимо еще одно крепление, расположение которого следует указать в проекте. Междуэтажное крепление требует хорошего крепления воздуховода. Воздуховоды круглого типа крепят при помощи хомута, а прямоугольные с помощью траверсов. Опору заделывают огнестойкими материалами. Сейчас высота этажа рассчитывается как 4.5 метров. И если в проекте не фиксируются дополнительные крепежи, то их можно делать только между этажами.

Загрузить файл

Отправляя сообщение вы принимаете политику конфиденциальности и даете согласие на обработку персональных данных

Монтаж воздуховодов и вентиляционных коробов

Воздуховоды являются важной частью вентиляции, с помощью которой осуществляется постоянный и эффективный воздухообмен внутри любых помещений – частных домов, квартир, офисов, торгово-развлекательных центров и т. п. Монтаж воздуховодов довольно-таки сложный процесс, которые требует не только подготовки инструмента и материалов, но также и определенных знаний и навыков.

Инвестиционный Тринфико отзывы. Адрес.

Содержание статьи:

• Подготовка к монтажу

• Варианты монтажа

• Крепление к потолку

• Траверса и шпилька

• Хомут и шпилька

• Пластиковый держатель

• Крепление горизонтального воздуховода к стене

• Крепление вертикального воздуховода к стене

• Крепление круглого воздуховода с помощью хомута

• Проход через перекрытие

• Особенности монтажа в зависимости от типа воздуховода

• Прямоугольные

• Круглые

• Гибкие

• Теплоизолированные

• И ещё несколько нюансов

• Шаг крепления (расстояние между креплениями)

• Куда должны смотреть болты

• Хомут поверх изоляции или нет

В данной статье мы расскажем не только о методах монтажа воздуховодных вентиляционных магистралей, но и об их видах. После прочтения любой обыватель сможет обустроить качественную и надежную систему вентиляци.

Элементарная конструкция воздуховода. Зелеными стрелками изображено направление движения воздуха от кухонной вытяжной системы к вентиляционной шахте

Подготовка к монтажу

Подготовка к монтажу включает в себя соблюдение целого ряда требований и мероприятий. Прежде всего необходимо подготовить следующий инструмент и материалы:

• Перфоратор.
• Шуруповерт.
• Электролобзик.
• Пистолет под баллон с монтажной пеной.
• Измерительные принадлежности – рулетку, строительный уровень.
• Изоляционную ленту.

По ходу монтажа могут понадобиться дополнительные средства, например отвертка или строительный скотч. Но они, как правило, имеются в арсенале любого мастеровитого мужчины.

Во время подготовки перед монтажом следует ознакомиться с рядом обязательных правил:

1. Если используются гибкие воздуховоды, то они полностью растягиваются.
2. При монтаже не допускаются прогибы, они станут естественными препятствиями и причиной потери давления воздуха.
3. Так как при циркуляции воздуха поверхность металлического воздуховода накапливает статический заряд, то корпус требуется заземлить.
4. Если воздуховод монтируется между двумя этажами, то гибкие конструкции исключаются.
5. Если воздуховод проходит через перекрытия, то необходимо использовать жесткие или комбинированные конструкции. Прекрасно зарекомендовали себя специальные металлические проставки.
6. Если планируется заводка воздуховода с поворотом, то он должен иметь максимально возможный угол, так как при резком повороте возникнет большое сопротивление.

Учитывая эти рекомендации следует приступить к созданию проекта прокладки воздуховода. Для этого необходимо взять листок, карандаш и подробно нарисовать план дома, квартиры или любого иного помещения, где требуется прокладка воздуховода.

Согласно плану продумывается проводка воздушной вентиляционной магистрали и точки, где будет установлено дополнительное оборудование, например компрессор или вентилятор.

Номенклатура пластиковых воздуховодных линий, которые дооснащаются уголками и разводками при монтаже

Варианты монтажа

Воздуховоды закрепляются на стенах или потолках, при этом имеют различную геометрическую ориентацию:

• Горизонтальную.
• Вертикальную.
• Под наклоном.

Крепление к потолку

В данном разделе нами будут рассмотрены основные способы крепления и сопутствующие крепежные элементы.

Траверса и шпилька

Эти элементы применяются, как правило, для монтажа воздушных трубопроводов с сечением в форме квадрата 600х600 мм. Траверса необходима для того, чтобы поддерживать крупногабаритный воздуховод снизу, а шпильками он удерживается от смещения по бокам.

Монтаж выполняется в следующей последовательности:

• Шпильки крепятся на специальные крепежные элементы – цанги. Под них в потолке высверливаются отверстия.
• Расстояние между точками под высверливание отверстий рассчитывается следующим образом: В=S+D, где S – ширина воздуховода, а D – диаметр шпильки.
• Цанги забиваются на дюбельгвозди, а шпильки до упора вворачиваются в резьбовые отверстия цанг.
• Воздуховод выводится на необходимую высоту под потолок, а снизу фиксируется траверсой, которая закрепляется гайками на шпильках.

Если возникнет необходимость, то такую конструкцию очень легко разобрать.

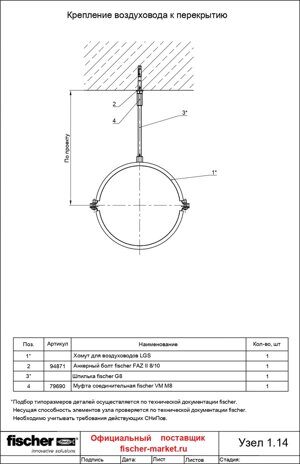

Хомут и шпилька

Аналогичным образом к потолку закрепляются и каналы с круглым сечением. Отличие в монтаже заключается в использование круглого хомута вместо траверсы с плоской поверхностью.

Используется этот способ и для крепления изолированных воздуховодов.

Порядок установки:

• Канал замеряется и, исходя из размеров, на потолке обрисовывается контур будущего канала. Высверливается отверстие под крепление верхней скобки хомута.
• В отверстие забивается крепежный элемент, для легких хомутов допускается использование дюбеля из пластика.
• Крепится верхняя скобка хомута.
• Нижняя часть отвинчивается, воздуховод устанавливается в паз, одевается ответная часть хомута и затягивается болтиками.

Пластиковый держатель

Держатели – это универсальные крепежные изделия, которые подходят для воздуховодов круглого или квадратного сечения. Такие держатели крепятся по стандарту дюбель + саморез.

Надежная фиксация таким элементом будет осуществлена надежно, если расстояние между точками подвеса составит 1 м. Если воздуховод проводится над шкафами, то для уменьшения вибрации держатели прикручивают к верхней поверхности шкафов при помощи саморезов.

Пластиковые держатали предварительно крепятся к потолку или стене на дюбельгвозди

Крепление горизонтального воздуховода к стене

Горизонтальные участки воздуховодов крепятся с помощью уголков, которые в свою очередь закрепляются в отверстиях дюбелями или саморезами, если воздуховод легкий.

Если монтаж производится на железобетонных или кирпичных стенах, то крепеж производится специальными кронштейнами, которые тоже имеют форму уголка. Их вставляют в стену на специальных подкладках.

Та часть кронштейна, которая выступает от стенки служит для прокладки воздуховода.

Крепление вертикального воздуховода к стене

Для начала необходимо произвести разметку мест крепежа – для этого вымеряется размер и протяженность воздуховода. Вторым шагом станет установка крепежных элементов, которые закрепляются на углубленных в стену дюбелях.

Кронштейны в качестве крепежных элементов монтируются в стены, а на них размещаются секции воздуховода.

Крепление круглого воздуховода с помощью хомута

Оптимальным вариантом крепления воздуховодов с круглым сечением является крепеж, состоящий из шпильки и круглого хомута. Данный способ актуален и для магистралей, которые покрыты слоем изоляционного материала.

Проход через перекрытие

Трубопроводы, которые проходят через перекрытие изготавливают из тонкостенного металла, очень часто из меди или высокопрочного пластика.

При монтаже воздухопороводов и их прокладке через стены, также следует решить следующие вопросы:

1. Как повлияет близкое расположение металлического трубопровода на облицовочные материалы, которые использовались (будут использоваться) при отделке стен.
2. Не будет ли повреждено перекрытие из мягких материалов, таких как гипс или гипсолит.

Опишем стандартный комплекс мероприятий при проводке воздуховода через перекрытие:

• Подготавливается отверстие в перекрытии, как правило оно проделывается в углу, но исходя из инженерных или архитектурных запросов оно может быть обустроено в любом месте. Для изготовления отверстия в домашних условиях используется перфоратор со специальной насадкой по бетону или кирпичу.
• Жесткий элемент воздуховода вставляется в отверстие, но прежде края отверстия обрабатываются монтажной пеной. Слой застывшей пены должен создавать сплошную изоляцию для металлического участка и быть не менее 30 мм. шириной.
• Концы металлического фрагмента соединяются с гибким воздуховодом при помощи хомутов, если магистраль жесткая, то для соединения предусмотрены специальные телескопические сужения.

Часто дилетанты подкладывают ветошь или обычные тряпки, считая их достаточным изолятором. Делать это категорически запрещается, так как в пустотах между металлическим воздуховодом и внутренней поверхностью стен в отверстии будет образовываться конденсат, влага будет накапливаться, а ветошь загниет. Альтернативой может стать плотная оболочка их жесткого полимера.

Особенности монтажа в зависимости от типа воздуховода

Воздуховоды имеют разную геометрическую форму сечения, а также структурные свойства. В зависимости от этого предъявляются определенные требования к монтажу. Мы опишем характеристики каждого вида, а также дадим ряд рекомендаций.

Прямоугольные

Материалом для их изготовления чаще всего служит оцинкованная сталь, а используются они для обслуживания помещений с очень большой площадью. Они выглядят весьма презентабельно и являются естественным оснащением спортивных или актовых залов, больших цехов и промышленных крытых участков. Для соединения секций используется сварка или фланцы – специальные отливы по краям секций, которые взаимно соединяются болтами.

Монтаж горизонтальных пролетов осуществляется установкой на траверсу, а вертикальные крепятся непосредственно к потолку и полу. При большой высоте потолков секция поддерживается настенным крепежом, например, хомутами.

Круглые

Трубопроводы с круглым сечением обладают следующими положительными характеристиками:

• Жесткость – окружность более мягко принимает все нагрузки.
• Воздух распределяется равномерно.
• При монтаже требуется небольшое количество соединений.
• Удобство в эксплуатации.

Как правило, для монтажа используются круглые хомуты, которые жестко крепятся к стенке одной из разборных частей.

Гибкие

Гибкие воздуховоды для вентиляции позволяют с легкостью монтировать соединительные конструкции без помощи фланцев и других соединительных элементов. Для изготовления гибких воздуховодов используют многослойную алюминиевую фольгу, ламинированную полиэфирную ленту со спиральным каркасом или из натканного полиэфирного волокна со слоем утеплителя.

Теплоизолированные

Теплоизолированные воздухопроводы служат для воздухоотведения как внутри, так и снаружи помещений. Например, если компрессор находится вне помещения и гонит свежий воздух внутрь. Они могут иметь различную структуру, но основной конструктивный нюанс заключается в покрытии изолирующим слоем утеплителя.

Для того чтобы смонтировать воздуховод с теплоизоляционным слоем и обеспечить его эффективность, необходимо выполнить следующие мероприятия:

• Воздуховод вымеряется и обрезается по необходимой длине.
• Слой изолятора в месте крепления необходимо обернуть гофрированным патрубком – это убережет изоляционное покрытие от повреждения.

• Закрепление к стене или потолку выполняется при помощи траверс или хомутов.

И ещё несколько нюансов

Для того чтобы максимально соблюсти правильность монтажа, мы осветим еще несколько важных нюансов. С их помощью обеспечивается эффективность и долговечность креплений и самого воздуховода.

Шаг крепления (расстояние между креплениями)

Шаг крепежа, то есть расстояние между крепежными элементами, зависит от типоразмера воздуховодной магистрали, а также от материала изготовления. Рекомендуется придерживаться следующих параметров:

• Если диаметр цельной трубы составляет 40 см., то крепеж выполняется через каждые 4 м., если величина диаметра более 40 см., то через каждые 3 м.
• Если воздухопроводные секции имеют крупный типоразмер квадратного сечения и соединяются на фланцах, то крепеж выполняется через каждые 6 м.

Куда должны смотреть болты

Что касается фланцевых соединений самих секций воздухопровода, то главное условие состоит в том, чтобы все гайки фланцевого соединения были с одной стороны. При этом, если при креплении к стенам или потолку используются разборные хомуты, то лучше монтировать их гайками наружу – это упростит разборку при демонтаже и крепление гаек во время установки. Соответственно болты закладываются шляпками к стене (потолку).

Хомут поверх изоляции или нет

Закреплять изолированный воздухопровод хомутом поверх изоляции не рекомендуется, так как это может привести к повреждению изоляционного слоя. Желательно наложить под хомут гофру или полимерную проставку, а после выполнить затяжку. Также можно оттянуть изоляционный слой, наложить хомут, а после вернуть изолятор на место, дополнительно закрепив его изолентой.

Вот и все сведения, которые необходимо для качественного монтажа воздухопроводов различной номенклатуры. Главное – подходить к работе ответственно и тщательно соблюдать те рекомендации, которые были представлены в данной статье.

Крепление вентиляционных каналов к стене

Главная » Вентиляция » Элементы вентиляционных систем

Крепление воздуховода может осуществляться несколькими способами. Их монтируют вертикально и горизонтально. Его также можно установить в наклонной плоскости, но это бывает не часто. Чаще всего они крепятся к стене или потолку при помощи специальных креплений. То, как будет установлен воздуховод, зависит от параметров основного канала.

Содержание

1. Способы крепления воздуховодов
2. Способы крепления горизонтальных воздуховодов
3. Способы вертикального крепления воздухообменников
4. Монтаж воздухообменников прямоугольного сечения

Способы крепления воздуховодов

Хомуты для крепления воздухообменников

Крепеж выбирают в зависимости от сечения отверстия и место где надо закрепить.

Типы креплений:

• Кронштейн угловой. Части воздуховода фиксируются скобой с помощью шурупов и шурупов;
• Z-образный держатель. Используется для прямоугольных сечений. Скрепляются между собой саморезами и шурупами;
• профиль со штифтами. Для обеспечения звукоизоляции допустимо использование резинового профиля;
• крепление перфолентой. Лучше всего подходит для крепления воздухообменника по кругу. Чтобы сделать такую ​​застежку, нужно сделать петлю и прикрепить ее к болту, где элементы вентиляции имеют соединения. Среди преимуществ такого способа крепления можно выделить относительно невысокую стоимость. Недостаток в том, что тип крепления допускает вибрацию из-за неплотной фиксации;
• хомут идеален в качестве дополнения к креплению перфолентой. Это помогает снизить уровень шума. Применяются только для труб, которые имеют диаметр менее 20 см; зажимы
• применяются дополнительно к шпильке;
• крепление анкерами. Чтобы сделать такую ​​застежку, нужно сделать отверстие и прикрепить шпилькой;
• траверсы со шпильками. Способ подходит для крепления труб прямоугольного сечения и больших габаритов. В этом типе крепления воздухообменник поддерживается поперечиной;
• балка металлическая с хомутом и шпилькой, которая к ней крепится.

Способы крепления горизонтальных воздуховодов

Крепление горизонтальной вентиляции кронштейнами к стене: 1 – кронштейн 2 – уголок 3 – стена 4 – слой штукатурки 5 – отверстие для подвеса.

Если монтаж производится на кирпичные стены, или железобетонные поверхности, то крепление производится скобами в виде уголка. Они вставляются в стену с помощью прокладок. Выступающая часть кронштейна с отверстием используется для подвешивания теплообменника. Длина заделки варьируется в зависимости от размеров канала.

Способ крепления воздухообменников по вертикали

Крепеж для вертикальных воздуховодов
1 – места проведения сварки, 2 – рама, 3 – углы

В первую очередь размечают места, которые предназначены для крепления. Следующий шаг – установка деталей. Элементы теплообменника доставляются к месту, где будет производиться установка. Далее прикрепите кронштейн, подъемник, консоль, блочную систему к наружной стене. Конструкция с раскосами собирается из отдельных деталей. Устанавливается зонт и поднимается уже собранная часть воздуховода. Конструкция должна быть выровнена растяжками и укреплена в подходящем месте. Вертикальный воздуховод удлиняется за счет:

• нижний строительный нарост;
• верхнее удлинение воздушного канала;
• использовать метод экструзии.

При необходимости расширения воздуховода на наружной стене применяется первая технология. Для этого используют лебедку с тросом, который опускается в шахту или по стене. Крепление осуществляется с помощью подъемных механизмов. Далее поэтапно монтируется теплообменник. Звено поднимается с помощью веревки к стыку и закрепляется. Остальные элементы вентиляционной конструкции монтируются по очереди. По окончании установки лебедка снимается, а остальные детали с зонтом усиливаются.

Способ наращивания днища 1, 2, 3, 4 – элементы воздухообменника

Когда конструкция незначительно превышает вес, на который рассчитаны механизмы, используется следующий способ. Собираются все необходимые блоки, а крупногабаритные элементы соединяются с верхним наращиванием. Изначально все детали закрепляются на опорах по отдельности, затем в место, указанное в проекте, устанавливается следующая деталь. И от него трос лебедки опускается на первый элемент.

С помощью лебедки трос натягивается, а крепления снимаются с первого элемента конструкции и переносятся на следующий. Там он фиксируется опорами и снимается подъемный узел. Такие действия выполняются до тех пор, пока не будет достигнут необходимый уровень наращивания.

Метод экструзии применяется для проведения вертикальных воздухообменников в труднодоступных местах. Изначально устанавливаются 2 лебедки с блоками, в стены вкручиваются крепежи. Часть конструкции собирается из элементов, а плита крепится к нижнему фланцу проушинами. Они нужны для того, чтобы протянуть через них кабели. Собранный теплообменник поднимается до тех пор, пока над зданием не будет виден верхний фланец. Далее крепятся элементы с зонтом, затем они прикрепляются тросами к крыше здания.

Установка прямоугольных теплообменников

• Выставлены для работы фрагменты крепежа и подъемных механизмов.
• Воздуховод поднимается по частям и закрепляется в нужном месте.
• Для горизонтального монтажа используйте траверсы. По вертикали – захватом.
• Примыкающие элементы соединяются в стыках, при этом необходимо сделать крепление для реек, на верхних профильных шинах.
• В труднодоступных местах используйте композитные доски.

Изгибы и повороты правильной установки воздуховодов

Изгибы и повороты правильной установки воздуховодов

Автор: Реми Керн, полевой консультант, уровень 4
25 января 2017 г. были кондиционированы системами отопления, вентиляции и кондиционирования воздуха (HVAC) по всему зданию. При неправильном проектировании или установке последствия могут оказаться дорогостоящими и потенциально опасными для вашего здоровья. Утечки воздуховодов могут привести к ухудшению качества воздуха в помещении (IAQ). Фактически, «в последние годы сравнительные исследования рисков, проведенные Агентством по охране окружающей среды и его Научным консультативным советом (SAB), постоянно включали загрязнение воздуха в помещениях в пятерку основных экологических рисков для здоровья населения» (epa.gov). Помимо проблем с качеством воздуха в помещении, неправильно установленные воздуховоды могут привести к потере энергии, чрезмерному износу системы ОВКВ и повышенному дискомфорту для жителей здания.

Системы воздуховодов состоят из возвратных, приточных и вытяжных систем подачи воздуха:

·          Возврат:  Передает воздух в систему HVAC для кондиционирования воздуха.

·          Источник:  Распределяет кондиционированный воздух по всему зданию.

·          Выхлоп:  Обеспечивает вентиляцию системы.

Приточные, возвратные и вытяжные воздуховоды имеют как общие, так и специфические аспекты, которые часто упускают из виду при установке. Значительная часть проблем с потоком воздуха в воздуховодах является результатом неправильного толкования или игнорирования применимых норм, стандартов или спецификаций производителей, поскольку они применяются к интеграции воздуховодов в приточные, возвратные и вытяжные системы HVAC. Цель этой статьи — рассказать вам и помочь предотвратить некоторые из наиболее распространенных несоответствий при проектировании и монтаже на месте, которые наши инспекторы наблюдают в полевых условиях. К ним относятся:

·        Сильные изгибы и изгибы вокруг близлежащего строительного материала, чтобы добраться до соединений компонентов.

·         Чрезмерная длина воздуховода.

·         Крепление и уплотнение воздуховодов в местах соединения с компонентами.

·         Изменения размера или направления воздуховода.

Неправильное толкование или игнорирование применимых норм, стандартов или спецификаций производителя установки воздуховодов — не единственные факторы, которые могут способствовать неправильной установке системы воздуховодов. Часто наши инспекторы наблюдают, как подрядчики-электрики несут ответственность за установку вытяжного вентилятора и корпуса в рамках своей работы, поскольку вентиляторы являются электрическими устройствами. Большинство электриков недостаточно хорошо обучены требованиям к потоку воздуха или требованиям к установке вытяжных каналов. Наши инспекторы также наблюдали, как другие специалисты повреждали воздуховоды или изменяли пропускную способность воздушного потока при сооружении других систем вокруг воздуховодов.

1. Плотные изгибы и обжатие

Как воздуховоды кондиционирования воздуха, так и воздуховоды выхлопных газов страдают от общей проблемы установки: поток воздуха в воздуховоде уменьшается при установке с гибкими воздуховодами. Два наиболее распространенных нарушения тесно связаны между собой: крутые изгибы при изменении направления и пережатие воздуховодов при других торговых компонентах. Изгибы воздуховода должны быть постепенными, чтобы предотвратить потерю потока воздуха из-за турбулентности, возникающей в результате резкого изменения направления.

Нарушение притока воздуха на поворотах в открытых чердачных помещениях обычно происходит там, где резко установлены 90-градусные повороты или имеется только одна опора, обычно расположенная у самого поворота. В других случаях это может произойти, когда прямое соединительное кольцо на гофре (определяемое как переход между внутренней сердцевиной воздуховода и регистром) используется вместо 45-градусного или 90-градусного соединения хомута, встроенного в кожух в таких местах, как заделки. возле неглубокого чердака в конце стены. Это может значительно уменьшить поток воздуха, поскольку он заканчивается у регистра. Если проволочная спираль (см. рис. 1), поддерживающая воздуховод, повреждена или согнута, состояние обжатия со временем ухудшается, поскольку проволока поддается силе тяжести. Следующие фотографии иллюстрируют эти типичные неправильные условия:

Воздуховод, показанный на Рисунке 3 (справа), имел радиус 10 дюймов, однако продуваемая сверху изоляция сжимала воздуховод менее чем до 7 дюймов по мере приближения к ботинку. Это «затруднило» воздушный поток, а также создало турбулентность из-за изменения формы воздуховода, что еще больше уменьшило эффективный воздушный поток.

Жизнеспособным, хотя и несколько менее экономичным решением этой проблемы, является изменение стиля ботинка или установка колена из листового металла, чтобы приспособиться к ограничениям тесноты, при этом максимизируя поток воздуха из воздуховода и ботинка в регистр, как показано в примерах ниже:

Ниже приведены дополнительные примеры крутых изгибов, вызванных неправильной установкой и неправильным выбором компонентов:

Отраслевые решения для изгибов

Орган по отраслевым стандартам HVAC для распространения сведений об установке гибких воздуховодов и показателей эффективности и качества (на которые регулярно ссылаются государственные учреждения, архитекторы, инженеры, производители и подрядчики HVAC). Когда дело доходит до изгибов, диаметр часто меняется, в результате чего установщик тщательно определяет диаметр на каждом изгибе. ADC рекомендует для изгибов не более одного диаметра воздуховода с опорами до и после изгибов (см. Приложение 8 ниже). Эта практика уменьшит проблему падения давления, вызванную сужением и турбулентностью, а также улучшит поток воздуха.

The Air Conditioning Contractors of America (ACCA) — еще одна ассоциация по стандартизации, которая разрабатывает стандарты для проектирования, технического обслуживания, установки, тестирования и работы внутренних климатических систем .  На приведенном ниже рисунке показан отрывок из таблицы ACCA Understanding the Friction  , где жесткий и тугой изгиб создает чрезмерную турбулентность, влияющую на пропускную способность воздушного потока за пределами этой точки:

Изгибы в выхлопных каналах

Не только подающие и обратные каналы могут испытывать перепады давления в результате крутых изгибов и пережатий. Вытяжные воздуховоды управляются теми же принципами движения воздуха, что и воздуховоды кондиционирования воздуха в рекомендациях ADC, и испытывают те же проблемы, возникающие в результате неправильной установки. Распространенным заблуждением является то, что вытяжной вентилятор «справится» с потерей давления, возникающей при резких поворотах сразу после выхода из вентиляторного блока. При этом не учитывается возникающая в результате турбулентность, которая требует избыточного давления для полного открытия обратного клапана (устройство, которое обеспечивает поток воздуха в одном направлении и предотвращает обратный поток воздуха) и, как следствие, еще больше уменьшает скорректированную длину пробега. Кроме того, блоки вытяжных вентиляторов часто устанавливаются в стороне от внешнего вентиляционного отверстия, создавая ненужные изгибы (и длину, о которой мы поговорим позже в этой статье). Как упоминалось ранее в этой статье, неправильная установка вытяжных вентиляторов и соединений воздуховодов часто является результатом того, что подрядчик-электрик несет ответственность за установку вытяжного вентилятора и корпуса в рамках своих работ, поскольку вентиляторы являются электрическими. устройство. В то время как общее расположение вентилятора часто можно проверить на планах, направление выхода вентилятора обычно невозможно (если только оно не указано на механических планах).

В дополнение к отраслевым стандартам, перечисленным до сих пор, большинство производителей вытяжного оборудования имеют свои собственные методы установки воздуховодов, которые совпадают с отраслевыми стандартами или превосходят их. Например, Broan ^®  и NuTone ^®  в Руководстве по правильному воздуховоду для обеспечения максимальной производительности вытяжного вентилятора указывают «Ориентируйте корпус вентилятора так, чтобы выходное отверстие вентилятора было направлено в направлении точки выхода. Самая важная часть воздуховода — это первые 24 дюйма из корпуса, в этом начальном воздуховоде не должно быть изгибов». К сожалению, стремление обеспечить своевременную доставку готового продукта часто не позволяет выделить время на чтение каких-либо инструкций и руководств, предоставляемых конкретными производителями.   На приведенных ниже фотографиях показаны примеры неправильной установки и выдержки из Руководства по установке воздуховодов. и даже воздуховоды HVAC из листового металла. Это не только препятствует потоку и увеличивает трение, но и часто повреждает способность внутренней сердцевины воздуховода сохранять целостность своей формы, изгибая или перекручивая проволоку (спираль), поддерживающую круглую форму воздуховода. Это приведет к дальнейшему необратимому снижению пропускной способности воздуховода в течение нескольких лет, прежде чем потеря потока станет заметной. ADC подчеркивает, что в своих рекомендациях следует избегать обжима, «Воздуховоды не должны обжиматься балками или элементами ферм, трубами, проводами и т. д., поскольку это увеличивает потери давления и уменьшает поток воздуха».  как показано ниже:

На приведенных ниже фотографиях показано несколько примеров обжима, которые могут значительно уменьшить поток воздуха, подаваемый воздуховодами в регистр:

Правильное планирование пути и размещения стволов и ответвлений воздуховодов на чердаках на этапе механического проектирования, а также во время установки рекомендуется избегать обжатия. Необходимо уделить дополнительное внимание всем компонентам (в частности, воздуховодам), которые устанавливаются в нишах балок перекрытий и стенных желобах. Настоятельно рекомендуется проверить изометрические детали в планах расположения ОВК, водопровода, электрических компонентов и непроницаемых элементов каркаса и сравнить их друг с другом, чтобы обеспечить достаточно места и проходов для всех компонентов. Для удовлетворения потребностей в компонентах может потребоваться изменить расположение и/или увеличить глубину балок. Пролеты балок обеспечивают ограниченное пространство для интеграции нескольких компонентов, включая другие воздуховоды, и могут создавать серьезные проблемы с обжимом, как показано на фотографии ниже:

2. Чрезмерная длина

Другим распространенным явлением, увеличивающим трение и уменьшающим поток воздуха, является установка слишком длинного гибкого воздуховода как в системе кондиционирования воздуха, так и в системе выхлопа. Длина воздуховода должна быть достаточной только для подачи кондиционированного воздуха в определенное место или комнату или для отвода отработанного воздуха наружу при первой же возможности. Более длинные воздуховоды могут увеличить размер устройства обработки воздуха, необходимого для подачи того же количества кубических футов в минуту (куб. футов в минуту), или система HVAC может быть не в состоянии подавать расчетное количество куб. футов в минуту во все места. Чрезмерно длинные подводящие воздуховоды когда-то обычно использовались для размещения регистров в местах, испытывающих наибольший кондуктивный обмен тепловой энергией с внешней средой, обычно возле окон и дверей с одинарным остеклением. Этим проходкам в местах наружных стен не хватало изоляционных качеств, обычно присущих современным компонентам и рекомендуемым методам установки. Для подающих и возвратных воздуховодов короткие ответвления воздуховодов от расположенных в центре магистральных воздуховодов являются практикой, рекомендованной отраслевыми стандартами HVAC. Агентство по охране окружающей среды (EPA) заявляет в своих компактных/правильных воздуховодах Energy Star®, «Основной целью проектирования воздуховодов является обеспечение надлежащего распределения воздуха по жилому помещению. Чтобы добиться этого энергоэффективным способом, воздуховоды должны иметь такие размеры и расположение, чтобы облегчить поток воздуха и свести к минимуму трение, турбулентность, а также потери и приток тепла. Оптимальная система распределения воздуха имеет воздуховоды «правильного размера», минимальные участки, максимально гладкие внутренние поверхности и наименьшее количество изменений направления и размера».

Мало того, что излишне длинные участки уменьшают поток воздуха из-за увеличения длины, монтажники часто не полностью растягивают эти участки, натягивая их (натягивая или натягивая), что создает продольное сжатие и приводит к потере поток воздуха из-за трения. Это сжатие воздуховода увеличивает коэффициент трения в 2-4 раза в соответствии с ADC, как показано ниже:

ADC далее заявляет:  «Правильно учитывайте длину воздуховода, потери на изгибах, предполагаемые провисания или маршрутизацию, потери при установке и т. д. воздуховоды по возможности. Если данные недоступны, используйте типовую диаграмму потерь на трение в гибких воздуховодах в Руководстве D ACCA». Довольно часто избыточный проток приводит к «извиванию»; сочетание чрезмерных изгибов и длины воздуховода, что значительно увеличивает скорректированную «эквивалентную» длину воздуховода. Это часто происходит из-за прохождения воздуховода вокруг препятствий, а также из-за того, что установщик не может удалить лишний материал, особенно когда подрядчик по ОВКВ поставляет своим установщикам предварительно нарезанные отрезки, как показано в примере ниже:

3. Крепление и герметизация

Другим упускаемым из виду и часто неправильно понимаемым этапом монтажа гибких воздуховодов является крепление и герметизация. Текущие и прошлые редакции Унифицированного механического кодекса (UMC) и Международного механического кодекса (IMC) гласят, что крепежные детали и компоненты герметика должны « соответствовать UL 181 и должны устанавливаться в соответствии с Ассоциация (SMACNA) – Стандарты конструкции воздуховодов ОВиК – металлические и гибкие»  руководство.

Компоненты герметика, перечисленные в списках UL 181A и B/FX, должны быть маркированы либо на ленте с интервалом не более 6 дюймов, либо, в случае мастики, на контейнере. Лента, внесенная в список UL, обладает надлежащей адгезией и исключительной прочностью на сдвиг, необходимыми для эффективного удержания на месте в течение всего срока службы системы HVAC. Тем не менее, нередко можно увидеть, как некоторые подрядчики HVAC пытаются сэкономить в финансовом отношении из-за увеличения стоимости ленты, внесенной в список UL. В приведенном ниже примере разница в стоимости была причиной применения незарегистрированной ленты:

Крепления для гибких неметаллических воздуховодов должны быть установлены путем герметизации, а затем механически закреплены с помощью натяжной ленты, как указано SMACNA в подразделе S3.33, в котором говорится: «Неметаллические гибкий воздуховод крепится к рукаву или хомуту стяжным хомутом. Если хомут воздуховода превышает 12 дюймов (305 мм) в диаметре, натяжная лента должна располагаться за буртиком на металлическом хомуте». Эти тяговые ленты лучше всего закреплять с помощью инструмента для натяжения нейлоновых стяжек.

К сожалению, монтажники нередко закрепляют только наружную сердцевину гибкого воздуховода с кондиционированным воздухом стяжной лентой, оставляя внутреннюю сердцевину только запечатанной и неэффективно соединенной лентой или мастикой. Кроме того, гибкие вытяжные воздуховоды часто остаются незакрепленными или неправильно закреплены одним винтом, хотя на них распространяются те же нормы и правила, что и на подающие и возвратные воздуховоды. Как кондиционированные воздуховоды, так и выхлопные каналы, которые должным образом не герметизированы или не закреплены, в конечном итоге будут иметь проблемы с утечкой.

Эти проблемы, присутствующие уже на ранней стадии чернового строительства, могут не проявиться при тестировании воздуховодов и колпаков на регистрах и вытяжных вентиляторах на заключительных этапах строительства – за исключением самых тяжелых случаев. Обеспечение потока кондиционированного и вытяжного воздуха с помощью механических компонентов большого размера может обеспечить начальное окно приемлемых испытаний, но сбои могут произойти спустя годы. Воздуховод будет продолжать разрушаться в тех точках, где структурная стабильность формы воздуховода изначально была нарушена, а также в сочетании с уменьшением потока воздуха из-за старения механического оборудования, а также из-за неэффективных соединений, которые отделяются и дают протечки. Сторонняя программа обеспечения качества может легко выявить такие проблемы для строителя.

Заключение

Полагаться исключительно на свои торговые способности и базу знаний или на представителей вашей местной юрисдикции для оценки этих условий и каждого соединения и пересечения компонентов нереально. Хотя нанятые вами торговые подрядчики могут быть хорошо осведомлены, большинство из них не проверяют каждую установку своих сотрудников с помощью внутреннего контроля качества. Строительные отделы несут ответственность только за обеспечение наблюдения на основе минимального соответствия нормам для очень небольшой выборки.

Уменьшение рисков лучше всего начинать до начала вертикального строительства. Технический обзор вашей строительной документации на наличие повторяющихся «горячих точек», проблем с конструктивными возможностями и производительностью — это настоятельно рекомендуемый первый шаг. Еще один способ свести к минимуму этот риск и решить такие проблемы до того, как они станут проблемой, заключается в заключении контракта с независимой сторонней консультационной фирмой для проверки согласованности методов строительства, таких как размещение воздуховодов, герметизация и крепление, а также предоставление уведомления для эти обнаруженные недостатки для вовлеченных сторон. Quality Built настоятельно рекомендует всем новым строителям и ремонтникам обращаться за независимой оценкой используемых методов и компонентов, установленных на их объектах, независимо от того, кого вы выберете для предоставления этих услуг.

Проверка технического плана Quality Built ^TM  и программы проверки объема работ предоставляют нашим клиентам всесторонний анализ их проектной документации; поиск ошибок, полноты спецификаций, противоречивых и/или отсутствующих деталей и многое другое. Quality Built также проверяет методы строительства для наших клиентов с помощью проверенной временем программы обеспечения качества QB Builder Link ^®  . Мы также можем предоставить этот бесценный ресурс нашим клиентам в виде настраиваемой внутренней программы обеспечения качества с использованием того же проприетарного приложения, которое используют наши собственные инспекторы (поддерживается на платформах мобильных устройств IOS и Android). Кроме того, мы также можем предоставить нашим клиентам «общую картину» всех систем в рамках отдельных проектов и подразделений, используя нашу программу оценки рисков. Наша команда криминалистов также может создать краткий отчет посредством анализа на месте условий, вызывающих беспокойство как в готовой, так и в необработанной продукции. Чтобы еще больше проверить эффективность конструкции HVAC, мы также проводим полевые проверки HERS на соответствие стандартам. Сертифицированная система оценки энергопотребления дома, построенного по качеству (HERS 9). 0163 ® ) Оценщик посетит объект для проведения полевых проверок и диагностических испытаний, чтобы заполнить применимые Сертификаты о полевых проверках и диагностических испытаниях системы отопления и охлаждения (CF3R). CalGreen Compliance — это еще одна услуга, которую мы можем предложить нашим клиентам в Калифорнии.

Об авторе

Реми Керн — старший специалист по оценке рисков, рецензент технического плана и полевой консультант четвертого уровня в компании Quality Built.

Реми имеет высокую квалификацию и аккредитацию в строительной отрасли. Более десяти лет он был сертифицированным инспектором планов Международного совета по нормам и правилам, инспектором по строительству, сантехникой и механическим инспектором. Кроме того, с 2011 года он является сертифицированным MICRO инспектором по ликвидации плесени. Реми — разносторонний профессионал с практическим опытом работы в различных отраслях с конца 1980-х годов. В настоящее время он проводит консультации по оценке рисков на объектах Quality Built на национальном уровне и работает с Quality Built на различных должностях с 2005 года.
