Опоры воздуховодов — кровельные опоры Walraven

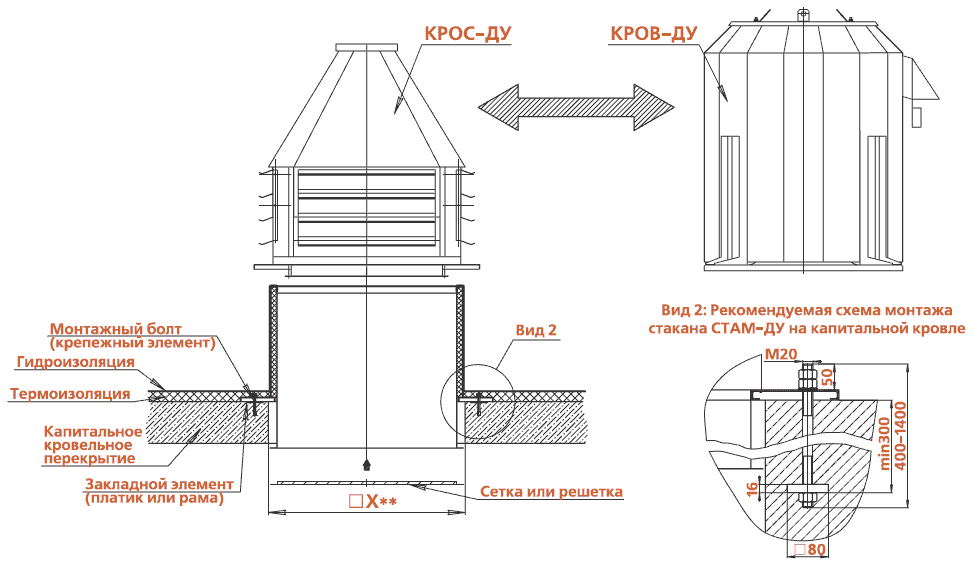

Так как удобнее всего климатические устройства устанавливать на кровле многоэтажных зданий, то сразу же встает вопрос: — Как установить воздуховоды на крыше?

Оптимальные решение такой задачи предлагает компания Walraven, которая разработала, производит и реализует системы для удобного и надежного размещения такого оборудования на крыше.

Монтаж воздуховодов на кровле прежде всего должен удовлетворять таким требованиям:

удобство доступа к магистрали для ее обслуживания;
надежность и прочность крепления;
установка воздуховодов на крыше должна исключить повреждение поверхности кровли.

Они обладают следующими преимуществами:

данные опоры не крепятся к кровле, что исключает ее повреждение;
удобство сборки и разборки несущих конструкций благодаря идеальной подгонке элементов;
безопасность обслуживания и эксплуатации систем, установленных с помощью опор для воздуховодов.

Так как воздуховод являет собой большую и легкую конструкцию, имеющую повышенную парусность, при разработке крепежно-опорной рамы для монтажа воздуховодов на мягкой кровле в первую очередь необходимо учесть влияние ветровых нагрузок.

Для достижения оптимального результата конструкция расчетным методом проверяется на опрокидывание и влияние снеговых нагрузок, после чего принимается решение по частоте расстановки рам, а также типе используемых кровельных опор.

Опоры для крепления воздуховодов на крыше с мягкой кровлей от Walraven: виды типовых конструкций

Ниже расположены самые популярные П и Н-образные конструкции с использованием:

двух опор BIS Ursus Foot;
двух опор BIS Yeti 480.

Рама для прямоугольных воздуховодов до 1000х600, 2 яруса

Спецификация

Рама для горизонтальных прямоугольных воздуховодов от 1100 до 1600 xH

Спецификация

Рама для горизонтальных круглых воздуховодов Д 80-400

Спецификация

Рама для горизонтальных прямоугольных воздуховодов 100-500 xH

Спецификация

Рама для горизонтальных прямоугольных воздуховодов 1000 xH

Спецификация

Рама для горизонтальных прямоугольных воздуховодов Д 80-400 xH

Спецификация

Опоры воздуховодов для мягкой кровли Вальравен: особенности

Работа основных климатических установок создает вибрацию всей системы, в том числе и магистралей воздуховода. Это может привести к повреждению мягкой кровли, но использование резиновых антивибрационных ковриков с дренажными отверстиями между кровлей и основанием монтажной опоры для воздуховода позволяет избежать этого.

Типовые конструкции выбирают исходя из таких данных:

расчетной нагрузки на кровлю;
угла наклона кровли, при его наличии;
протяженности магистрали и габаритов ее элементов.

Типовые конструкции включают все необходимое для монтажа воздуховодов на крыше. Цена за комплект опор для воздуховодов зависит от размера рамы, типа опоры и текущего курса евро.

Важно!
Здесь представлены некоторые примеры типовых кровельных опор для воздуховодов. Но на самом деле их намного больше. Мы обязательно подберем самые оптимальные конструкции согласно вашим требованиям. При необходимости, специалисты нашей компании укомплектуют конструкцию согласно существующих условий прокладки магистрали по индивидуальным требованиям Вашего проекта.

Опоры для крепления воздуховодов Вальравен: преимущества

Важно!
1. Надежность. Кровельные опоры Вальравен изготовлены из современного материала — древесно-полимерного композита, который отличается устойчивостью к воздействию:

температурных перепадов;
прямых солнечных лучей;
повышенной влажности;
механическим нагрузкам;
химически агрессивной среды.

2. Применение антикоррозийной защиты металлических элементов по технологии Ultra Protect 1000. Результаты испытаний показывают, что коррозия начинает проявляться не ранее 1000 часов нахождения покрытых по этой технологии металлических элементов в соляном тумане, что гарантирует долговечность опор не менее 25 лет.

3. Утяжелители. Поскольку опоры магистральных сетей фиксируются весом конструкции, то для придания системе дополнительной устойчивости Walraven предусматривает использование специальных бетонных блоков массой 8 кг., чего не имеет ни одна другая аналогичная система любого другого производителя.

4. Монтаж воздуховодов на кровле с уклоном. Опоры серии BIS YETI 480 для крепления воздуховодов, оснащены механизмом изменения угла наклона, что позволяет размещать вертикальные стойки рамы на поверхности с уклоном до 7 градусов.

5. Долговечность и эстетика. Конструкции Вальравен полностью сохраняют функциональность и привлекательный внешний вид на протяжение 25 и более лет эксплуатации.

6. Простота монтажа. Тщательно продуманная конструкция и идеальная совместимость элементов опорной системы, а также перфорированный профиль упрощают монтаж магистрали в труднодоступных местах.

Уникальность системы BIS Yeti для воздуховодов на плоской или наклонной крыше

возможность создания сложных конструкций; Разнообразие конструктивных элементов системы и их идеальная совместимость с перфорированным профилем Strut позволяет создавать конструкции высокой сложности.
удобная регулировка; Продуманный конструктив и идеально изготовленные компоненты позволяют с высокой точностью позиционировать магистрали воздуховодов.
защита от вибрации: Использование специального антивибрационного коврика между опорой и кровлей нейтрализует воздействие вибрации на ее поверхность. Кроме того, такой коврик имеет противоскользящие свойства, что исключает смещение магистральных опор даже при сильной вибрации.
возможность вращения на 360°. Благодаря специальному вкладышу в основании вертикальной опоры она может легко вращаться, что способствует удобству монтажа магистралей воздуховодов.

3 причины купить опоры для воздуховодов в нашей компании

1. Выгодное ценообразование. Мы сотрудничаем с компанией Walraven на условиях официального дилера. Поэтому получаем продукцию от производителя без наценок и посреднических интересов, что позволяет предлагать Вам выгодные условия.

2. Бесплатный расчет нагрузок. Определить оптимальную комплектацию и выбрать конструкции невозможно без расчета нагрузок, который наши специалисты сделают по вашему проекту совершенно БЕСПЛАТНО.

3. Оперативная отгрузка. Мы отпускаем продукцию с собственного склада, что позволяет нам сделать это уже на третий день после зачисления денег на расчетный счет нашей компании.

Кровельные опоры Walraven, Big Foot или Hilti?

Сравнительная таблица с главной

	Кровельные опоры Walraven	Кровельные опоры Big Foot	Кровельные опоры Hilti
Характеристики
Материал:	Древесно-полимерный композит (WPC)- экологически чистый материал, отличающийся высокой устойчивостью к влаге и воде. Устойчив к UV и химическим воздействиям	Пластик	Плита: алюминиевое литьё. Резиновая плита: этилен-пропиленовый каучук.
Размер опоры, мм:	335х335; 480х480	305х305; 450х450	290×290; 345х345
Максимальная нагрузка на опору	20 kN; 30 kN*	300 кг; 500 кг	10 kN; 20 kN
Вес опоры, кг	1. 12; 4.5	3,65	2,3; 3,05
Тип соединения опоры с профилем	жесткое через адаптер	Без адаптера.	соединение профилей к крепежному элементу с использованием фиксирующей монтажной гайки или гайки-барашка
Возможность использования спец бетонных блоков для придания конструкции большей устойчивости	Есть	Нет	Нет
Возможность вращения адаптера на 360°	Есть	Нет	Есть
Возможность горизонтального монтажа	Есть	Нет	Есть

Как защитить блок HVAC на крыше

Как опытная компания HVAC в Колорадо-Спрингс, мы своими глазами видели, что суровая погода Колорадо может сделать с блоком переменного тока. Град и снег могут вызвать много проблем для блока ОВКВ, потому что они не испаряются сразу. Это делает конденсаторы переменного тока чрезвычайно уязвимыми для разрушения. Защита вашего кондиционера на крыше позволит вашему блоку HVAC работать более эффективно и поможет вам избежать дорогостоящего ремонта. В Planet Duct мы надеемся помочь вам обучить вас различным методам защиты крышных блоков ОВКВ и показать, насколько они действительно могут изменить ситуацию.

Управление коммерческим помещением может быть стрессовым, и последнее, о чем вам следует беспокоиться, это повреждение вашего кондиционера на крыше. Когда ваш блок HVAC на крыше не работает должным образом, это может привести к серьезным последствиям для вас, включая увеличение счетов за электроэнергию. Одним из наиболее распространенных повреждений крышного блока ОВКВ является повреждение ребер конденсатора. Когда ребра конденсатора повреждены, это препятствует правильному прохождению воздуха. Этот ограниченный поток воздуха заставляет блок HVAC работать с большей нагрузкой и, следовательно, заставляет вас видеть всплеск ваших счетов за электроэнергию. Стремясь оставаться прозрачными и честными с нашими клиентами, мы включили видео, в котором показаны существенные различия между защищенным и незащищенным блоком переменного тока.

Расшифровка обучающего видео

Всем доброе утро! Это Брэндон с Planet Duct | Очистка воздуховодов. Сегодня я нахожусь в коммерческом здании, просто смотрю на пару единиц. Мы собираемся чистить систему вентиляции в этом здании, но я просто смотрю на некоторые агрегаты на крыше: здесь есть хорошая решетка, которая закрывает змеевики конденсатора и держит ребра прямо и ровно, что действительно приятно! Определенно все еще нуждается в чистке, но иметь здесь эту решетку очень важно. Если у вас есть блок на крыше, и кто-то снимает эту решетку, вам захочется заменить ее чем-то: стальной сеткой или чем-то подобным, чтобы защитить змеевики конденсатора.

Если у вас, ребята, есть агрегаты на крыше, может быть, поднимитесь туда и посмотрите на них и посмотрите, не раздавлены ли ребра змеевика конденсатора градом или чем-то еще, или даже просто подверглись вандализму. Затем установите здесь стальную сетку или решетку, чтобы защитить их; чтобы ваша система работала эффективно. Итак, просто кое-что для размышления, гм, если у вас, ребята, есть блоки на крыше, и если вы когда-нибудь захотите, чтобы я поднялся и посмотрел на это для вас, я буду более чем счастлив сделать это. Я Брэндон Кирк, я из Planet Duct | Очистка воздуховодов, и мы сильнее космического вакуума! Если мы можем вам помочь, мы на 719-728-5111 или загляните на наш странный веб-сайт PlanetDuct.com. Всем хорошего дня!

К сожалению, если у вас нет боковой решетки и вы оставляете змеевики конденсатора открытыми, у вас нет защиты от града. Град может упасть на ваш кондиционер и разбить ребра, что приведет к необратимому повреждению». Это похоже на радиатор в автомобиле: если ребра открыты, то воздух должен проходить через них, что очень важно единица для эффективной работы. Когда блок HVAC на крыше имеет открытые ребра, они могут раздавиться и разбиться, что означает, что поток воздуха не проходит должным образом. Это сделает систему крайне неэффективной, а эксплуатационные расходы вырастут до небес, чтобы охладить помещение до нужной температуры. На это стоит обратить внимание, если у вас есть агрегаты на крыше. Может быть, поднимитесь туда, посмотрите на них и посмотрите, не повреждены ли ребра на змеевике конденсатора градом или чем-то еще вроде вандализма. Установите на них стальную сетку или решетку, чтобы защитить и обеспечить эффективную работу вашей системы.

Способы защиты вашего блока ОВКВ на крыше

Металлические или фанерные каркасы
- Защита вашей системы ОВКВ от мусора является важной частью обеспечения ее долговечности. Вы можете использовать специально сконструированный металлический или фанерный каркас, чтобы защитить кондиционер от сильного ветра и летящих обломков. Эти клетки защищают ваше устройство, но при этом обеспечивают эффективный поток воздуха.
Брезент
- Град является одним из основных виновников повреждений крышных кондиционеров. Чтобы защитить устройство, вы можете накрыть его толстым воздухопроницаемым брезентом. Вы должны убедиться, что крышка плотно прилегает, чтобы предотвратить попадание града и повреждение катушек и ребер.

Воздуховоды такие чистые, что они будут сверкать из космоса

В Planet Duct мы верим в то, что можем поделиться своими галактическими знаниями с сообществом Колорадо-Спрингс. Наша команда экспертов по HVAC хочет, чтобы вы знали, как обслуживать вашу личную или коммерческую установку HVAC и обеспечивать ее эффективную работу. Важно обеспечить защиту вашего устройства, чтобы отразить стихию и сэкономить на счетах за электроэнергию. Наличие хорошо обслуживаемого кондиционера также даст вам уверенность в том, что воздух, проходящий через ваше помещение, безопасен. Если вы хотите, чтобы наша команда проверила ваш крышный блок HVAC, или если у вас есть какие-либо другие вопросы, касающиеся вашей системы отопления и кондиционирования воздуха, позвоните нам.

Проложены воздуховоды переменного тока на крыше?

Дом

Новые сообщения
Часто задаваемые вопросы
Календарь
Поиск

Новые сообщения
Подрядный бизнес

Форум
Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению не будет.
AOP Жилой HVAC
Каналы переменного тока проходят по крыше?

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

16.10.2016, 20:09 #1

Прокладка воздуховодов переменного тока на крыше?
Привет,
У меня есть современный дом середины века площадью 3900 квадратных футов с плоской крышей, без подвала, без чердака, с потолками 8 футов (7 футов с воздуховодами) в очень жаркой Аризоне. Я выпотрошил дом и перестроил большую часть его. У меня неприглядные воздуховоды проходят через большую комнату дома. Подрядчик предложил мне запустить их на крыше. Они будут утеплены и запенены. Будут сверчки, чтобы направлять воду. Он будет работать над этим с подрядчиком по кондиционерам и кровельщиком. Он делал это раньше.

Говорят, мой счет за электричество может немного увеличиться. Я хочу это сделать, но в то же время нервничаю (т.е. целостность крыши, эффективность переменного тока). У кого-нибудь есть мысли по этому поводу? Мой другой вопрос: будет ли лучше прокладывать только 8 футов воздуховода на крыше, чем 50-60 футов? Возможно, я мог бы свести к минимуму софиты внутри и просто пробежать 8 футов по крыше, где должна открываться дверь высотой 8 футов.
Подрядчик разместил что-то на крыше, и воздуховоды не должны быть видны, так как дом стоит на небольшом холме.
Прикрепленные изображения
Ответить Ответить с цитатой
16. 10.2016, 20:13 #2
Я был в ситуациях, когда воздуховоды были проведены через крышу. Пока они очень, очень хорошо изолированы и должным образом запечатаны серебряным клеевым покрытием (я забыл точное название продукта, мы использовали изоляционную компанию, поэтому все было сделано правильно), все будет в порядке. Надеюсь, кровельщик отлично справится.
Отправлено с моего SM-G920V с помощью Tapatalk
Мы можем управлять огнем и льдом…..
Ответить Ответить с цитатой
Опубликовать лайки – 1 лайк, 0 дизлайк
16. 10.2016, 21:04 #3
Спасибо, хедраш! Это приятно слышать. Вы знаете, если бы я ограничил пробежку только 8 футами, было бы лучше, чем бежать всю длину?
Ответить Ответить с цитатой
16.10.2016, 09:05 вечера #4
Чем меньше экспозиция, тем лучше.
Отправлено с моего SM-G920V через Tapatalk
Мы можем управлять огнем и льдом…..
Ответить Ответить с цитатой
Опубликовать лайки – 1 лайк, 0 дизлайк
17.10.2016, 02:07 #5
Интересно, какая температура у плоской крыши в Аризоне? 150*? 175*?…
Ответить Ответить с цитатой
17. 10.2016, 08:38 #6
Первоначально Послано jacob-k
Интересно, какая температура на плоской крыше в Аризоне тоже? 150*? 175*?…
Установить белую резиновую крышу!!!!!! Я был на черной резиновой крыше, когда было 32 * и солнечно, работая в футболке. Был на белой резиновой крыше, когда было 90*, а по ощущениям… ну, 90*.
Интересно, насколько изменится нагрузка на дом?
Ответить Ответить с цитатой
17 октября 2016 г. , 10:13 #7
Это мой точный климат, нам все время приходится прокладывать воздуховоды на крыше. Абсолютно лучший способ провести воздуховод над крышей — использовать изоляцию R8 на воздуховоде (внутреннем) и построить конуру снаружи воздуховода с минимальной изоляцией R30 по бокам и в верхней части воздуховода. Прирост температуры в воздуховоде внутри собачьей будки с R30 составляет менее 5 на 50 футов. Примером того, когда нам пришлось это сделать, было то, что центральная часть фасада дома поднялась до 14 футов потолков, 10 футов с обоих концов. Обычно мы запускали его у стены, делая шаг. То, что вы описываете со сверчками и шпигатами, похоже, пробежит по центру. Подумайте о том, чтобы сделать собачью будку немного больше и сделать парапет. Так что не так некрасиво. Ожидайте значительного повышения температуры без собачьей будки, если мы должны сделать это таким образом, воздух должен быть ускорен, чтобы минимизировать прирост тепла, иногда это означает шум воздуха. Скорее решение начального уровня.

Это ужасно выполненный воздуховод на крыше.
Удачи.
Есть два способа делать что-то: правильно и снова.
Ответить Ответить с цитатой
17.10.2016, 11:34 #8
Первоначально Послано jbhenergy
Установите белую резиновую крышу!!!!!! Я был на черной резиновой крыше, когда было 32 * и солнечно, работая в футболке. Был на белой резиновой крыше, когда было 90*, а по ощущениям… ну, 90*.
Интересно, насколько изменится нагрузка на дом?
Это белая пенопластовая крыша возрастом 2-3 года. Я думаю, что он может выдержать нагрузку, так как когда я купил дом, было 4 крыши, поставленные друг на друга, и он выдержал такой вес. Я их оторвал и поставил новую пенопластовую крышу.
Ответить Ответить с цитатой
17.10.2016, 11:38 #9
Первоначально Послано shavedneon
Это мой точный климат, мы все время должны запускать воздуховоды на крыше. Абсолютно лучший способ провести воздуховод над крышей — использовать изоляцию R8 на воздуховоде (внутреннем) и построить конуру снаружи воздуховода с минимальной изоляцией R30 по бокам и в верхней части воздуховода. Прирост температуры в воздуховоде внутри собачьей будки с R30 составляет менее 5 на 50 футов. Примером того, когда нам пришлось это сделать, было то, что центральная часть фасада дома поднялась до 14 футов потолков, 10 футов с обоих концов. Обычно мы запускали его у стены, делая шаг. То, что вы описываете со сверчками и шпигатами, похоже, пробежит по центру. Подумайте о том, чтобы сделать собачью будку немного больше и сделать парапет. Так что не так некрасиво. Ожидайте значительного повышения температуры без собачьей будки, если мы должны сделать это таким образом, воздух должен быть ускорен, чтобы минимизировать прирост тепла, иногда это означает шум воздуха. Скорее решение начального уровня.

Это ужасно выполненный воздуховод на крыше.
Спасибо! Я думаю, что это будет около 10 футов от края, просто прямая линия воздуховодов. Я думаю, он построит над ним коробку. Это то, что вы имеете в виду под собачьей будкой?
Последний раз редактировалось vstech; 17.10.2016, 12:48.
Ответить Ответить с цитатой
17 октября 2016 г., 12:27 #10
[QUOTE=Scoutbird;23837051]
Сообщение от shavedneon

Спасибо! Я думаю, что это будет около 10 футов от края, просто прямая линия воздуховодов. Я думаю, он построит над ним коробку. Это то, что вы имеете в виду под собачьей будкой?
Да, коробка, обрамленная спереди, сзади и сверху воздуховода. Он должен быть накрыт и считаться частью крыши, когда закончите. Также с изоляцией не менее R30 с каждой из 3 сторон (не требуется между старой крышей и воздуховодом). Если это будет препятствовать стоку дождя с крыши, добавьте шпигаты (и сверчки) через собачью будку.
Есть два способа делать что-то: правильно и снова.
Ответить Ответить с цитатой
Опубликовать лайки – 1 лайк, 0 дизлайк
17.10.2016, 13:57 #11
[QUOTE=shavedneon;23837231]
Сообщение от Scoutbird

Да, коробка обрамлена спереди дома, сзади и сверху воздуховода. Он должен быть накрыт и считаться частью крыши, когда закончите. Также с изоляцией не менее R30 с каждой из 3 сторон (не требуется между старой крышей и воздуховодом). Если это будет препятствовать стоку дождя с крыши, добавьте шпигаты (и сверчки) через собачью будку.
Звучит именно так, как он описал. Сегодня разговаривал с подрядчиком. Он действительно считает, что будет некоторая потеря эффективности, но незначительная. Контр. сказал, что он делает это на многих пристройках к домам, и он никогда не слышал негативных отзывов от владельцев. Однако мы решили нанять инженера по кондиционерам, чтобы узнать, что они думают.
Ответить Ответить с цитатой
18.10.2016, 20:48 #12
Я поддерживаю свои комментарии (на другом форуме), чтобы НЕ вырывать
воздуховоды в кондиционируемом помещении и размещать систему воздуховодов
на крыше.
