Определение расчета движения воздушного потока – принципиальная задача для настройки и оптимизации системы воздуховодов.
Для правильного расчета необходимо знать точный расход водораспределителя, а также его сечение. Определить скорость воздуха вы можете легко и быстро, воспользовавшись калькулятором Prihoda.
Зачем нужен расчет?
Знать данный показатель необходимо для проектирования и качественной проверки вентиляционной сети. Он также поможет определить правильность выбора сечения диффузора для заданного воздушного расхода. Этот параметр обязан быть прописан в аксонометрической схеме вентиляции.
При правильном вводе исходных данных вы сможете рассчитать скорость, а также падение давления на метр длины. Последний параметр является важной составляющей для вычисления аэродинамического сопротивления вентиляции.
Онлайн калькулятор Prihoda
Рассчитать точную скорость движения воздуха можно с помощью онлайн-калькулятора компании Prihoda. Приложение специально разработано для вычисления и поможет определить необходимый параметр точно, быстро и без дополнительных действий.
· точное значение расхода воздуха;
· тип сечения воздушного диффузора: диаметр (для круглых), высота/ширина (для прямоугольных).
Преимуществом нашего онлайн-калькулятора является особенность расчета, при которой он определяет уровень падения давления на 1 метр длины, который потребуется вам при дальнейших проверках вентиляционной системы.
Формула
При необходимости вы можете произвести расчеты самостоятельно, воспользовавшись следующей формулой:
· v = G\S (G – показатель воздушного расхода, S – площадь сечения).
При вычислении важно учесть размерности площади и расхода. Как правило, расход выражается в кубических метрах в час (м3 \час), тогда как площадь сечения – в квадратных миллиметрах (мм 2). Подстановка цифр под параметры м3 \час) и мм2 не даст желаемых результатов.
Поэтому для финального расчета потребуется пересчет воздушный расход в кубических метрах, а площадь в метрах в квадрате.
Пример правильных вычислений
Для вычисления в классическом воздухораспределителе 600х300, при воздушном расходе 2000 м3 \час, расчет осуществляется следующим образом:
1. Перевод габаритов воздухораспределителя в метры – 0,6\0,3м.
2. Определения площади сечения – S = 0,6×0,3 = 0,18м2.
3. Вычисление воздушного расхода – G = 2000м3 \час x 2000\3600м3 \с = 0,56м3 \c.
4. Определение скорости – v = G\S = 0,56\0,18 = 3,1м\с.
Стоит отметить, что рекомендуемые параметры скорости воздушного потока отличаются и зависят от сечения воздухораспределителя. Так, для стандартных вентиляционных систем 600х600 скорость воздуха должна быть не больше 4м\с, при большем параметре сечения – от 6м\с, для нестандартных систем дымоудаления – не более 10м\с.
Нюансы при расчете
Принципиальным является тип сечения воздухораспределителя, ведь именно от него будет зависеть результат конечных вычислений. Как правило, формула адаптируется при расчетах для воздуховода круглого сечения, учитывая ее величину:
· v = 354xG\D (G – воздушный расход, D – диаметр сечения в мм.
При расчетах для воздуховода прямоугольного типа сечения формула адаптируется и выглядит следующим образом:
· v = 278xG\(AxB) (G – воздушный расход, А\В – стороны сечения диффузора в мм).
Для более точного определения, рекомендуем воспользоваться онлайн калькулятором Prihoda, который осуществляет все расчеты автоматически.
Расчет скорости воздуха в воздуховоде по формуле и таблицам
Расчет скорости воздуха в воздуховоде
В этой статье мы дадим ответ на вопрос — как правильно рассчитать скорости течения воздуха в воздуховодах различной формы.
Здесь приведены формулы расчета скорости воздуха и давления в воздуховоде (круглого или прямоугольного сечения) в зависимости от расхода воздуха и площади сечения. Для быстрого расчета можно воспользоваться онлайн-калькулятором.
Формула расчета скорости воздуха в метрической системе:
где W — скорость потока, м/час
Q — расход воздуха, м3/час
S — площадь сечения воздуховода, м2
Простой способ расчета скорости воздуха в воздуховоде
Для расчета величины скорости воздуха нужно объем перемещаемого воздуха в м3/ч разделить на 3600 (количество секунд в часе) и разделить на площадь сечения воздуховода, либо введите значения в поля ниже.
Примеры расчета скорости воздуха в квадратном воздуховоде
Пример № 1 расчета скорости воздуха:
- объем перемещаемого воздуха = 100 м3
- воздуховод квадратный 200 мм на 200 мм
Скорость воздуха равна 100 / 3600 / 0,2 / 0,2 = 0,69 м/с
Пример № 2 расчета скорости воздуха:
- объем перемещаемого воздуха = 500 м3
- воздуховод квадратный 200 мм на 200 мм
Скорость воздуха равна 500 / 3600 / 0,2 / 0,2 = 3,47 м/с
Примеры расчета скорости воздуха воздуховоде прямоугольного сечения
Пример № 3 расчета скорости воздуха:
- объем перемещаемого воздуха = 100 м3
- воздуховод прямоугольный 200 мм на 400 мм
Скорость воздуха равна 100 / 3600 / 0,2 / 0,4 = 0,35 м/с
Пример № 4 расчета скорости воздуха:
- объем перемещаемого воздуха = 500 м3
- воздуховод квадратный 200 мм на 400 мм
Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 1,74 м/с
Пример № 5 расчета скорости воздуха:
- объем перемещаемого воздуха = 1000 м3
- воздуховод квадратный 200 мм на 400 мм
Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 3,47 м/с
Примеры расчета скорости воздуха воздуховоде круглого сечения
Пример № 6 расчета скорости воздуха:
- объем перемещаемого воздуха = 100 м3
- воздуховод круглый диаметром 200 мм
Скорость воздуха равна 100 / 3600 / (3,14 * 0,2 * 0,2/4) = 0,88 м/с
Пример № 7 расчета скорости воздуха:
- объем перемещаемого воздуха = 500 м3
- воздуховод круглый диаметром 300 мм
Скорость воздуха равна 500 / 3600 / (3,14 * 0,3 * 0,3/4) = 1,96 м/с
Пример № 8 расчета скорости воздуха:
- объем перемещаемого воздуха = 1000 м3
- воздуховод круглый диаметром 400 мм
Скорость воздуха равна 1000 / 3600 / (3,14 * 0,4 * 0,4/4) = 2,21 м/с
Готовые таблицы определения скорости воздуха в воздуховоде
Для определения расчетной скорости воздуха в воздуховодах можно использовать готовые таблицы.
Такие таблицы не сложно найти в открытых источниках информации. Скоростные характеристики важны для расчета эффективности работы системы вентиляции.
Таблица расчета скорости течения воздуха в круглом воздуховоде.
Таблица расчета скорости течения воздуха в прямоугольном воздуховоде.
Рекомендуемая скорость воздуха в вентиляционных воздуховодах
Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.
Рекомендуемая скорость воздуха для различных систем вентиляции:
- для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
- для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
- для систем дымоудаления и специфических систем вентиляции — менее 10 м/с.
.
.Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!
Онлайн-калькулятор скорости воздуха и расхода воздуха — Blackhawk Supply
Хотите знать, как рассчитать скорость воздуха для правильной работы вашего воздушного компрессора? Blackhawk Supply предлагает удобный онлайн-калькулятор скорости воздуха, позволяющий преобразовывать различные единицы измерения объемного расхода воздуха и скорости воздуха, проходящего через вашу систему. С помощью этого калькулятора мы упростили процесс расчета расхода воздуха в кубических футах в минуту (кубических футов в минуту) с помощью удобного калькулятора объемного расхода воздуха в воздуховоде.
Чтобы использовать калькулятор расхода воздуха, вам просто нужен объемный расход воздуха или скорость воздуха (измеряется в футах в секунду, футах в минуту, милях в час (миль/ч) или любых других общепринятых единицах измерения), тип или площадь воздуховода ( воздуховод прямоугольного или круглого сечения) и единицы измерения, которые вы используете.
Затем нажмите «Рассчитать», и наш калькулятор расхода воздуха сделает все остальное.
Для расчета давления расхода воздуха нам нужно посмотреть на скорость воздуха. Скорость воздуха — это расстояние, пройденное за минуту, и используется для измерения скорости перемещения воздуха и газа.
Калькулятор скорости воздуха выразит это расстояние в LFM (фут/мин, линейные футы в минуту). Используя калькулятор скорости воздуха в воздуховоде, вы умножаете скорость воздуха на площадь воздуховода. При этом вы найдете объем воздуха, который проходит через воздуховод в единицах за время. Это измерение обычно представлено в CFM, но с преобразованием расчета воздушного потока вы можете найти расчет скорости воздушного потока CMH, который измеряет воздушный поток в час, а не в минуту.
Готовы использовать наш калькулятор скорости воздушного потока CFM? Для расчета введите значение, выберите предпочтительные единицы измерения скорости воздуха и нажмите «Рассчитать».
Затем наш калькулятор объема воздуха выполнит всю работу и отобразит ваши результаты ниже.
Звучит сложно? Давайте разберем основы расчета скорости воздушного потока.
Что такое расход воздуха?Воздушный поток, или воздушный поток, в его самом простом определении относится к движению воздуха, и чем большее расстояние он проходит, тем выше его скорость. В контексте вашей системы отопления и охлаждения использование правильной формулы расчета расхода воздуха в трубопроводе поможет гарантировать эффективную работу вашей системы.
Почему важно знать, как рассчитать расход воздуха для ОВКВ? Что ж, если через систему проходит слишком много воздуха, вы можете заметить повышенную влажность в вашем помещении. С другой стороны, если поток воздуха слишком слабый, ваши змеевики могут обледенеть и затопить воздушный компрессор, а этого мы точно не хотим. Тем не менее, используя простой онлайн-калькулятор расхода воздуха, вы можете узнать, как рассчитать расход воздуха через системы трубопроводов, чтобы обеспечить правильный расход воздуха для поддержания работы вашей системы.
Когда речь идет о чем-то вроде формулы расчета расхода воздуха HVAC, мы хотим измерить воздух, проходящий через змеевик испарителя. Этот проходящий воздух измеряется в CFM. С калькулятором скорости воздушного потока CFM мы хотим убедиться, что используется от 350 до 400 CFM на тонну охлаждения, поскольку это гарантирует правильную работу системы кондиционирования воздуха.
Итак, как рассчитать расход воздуха? Приступаем к расчетам.
Как рассчитать скорость воздуха (формула расчета расхода воздуха)?Если вам интересно, как рассчитать расход воздуха по давлению и диаметру самостоятельно, не беспокойтесь, потому что мы поделились правильными уравнениями, которые можно использовать, если вы пропустите калькулятор для расчета расхода воздуха в домашних условиях. используя давление.
Расчет расхода воздуха по уравнению трубы представлен в виде:
В этой формуле расчета воздушного потока значения представлены как «d» (внутренний диаметр трубы в дюймах), «v» (скорость воздуха в футах в секунду) и Qa (расход воздуха в кубических футах в минуту).
Знание того, как рассчитать поток воздуха через трубу, является ключом к правильной работе вашей системы. Для многих это может быть сложным расчетом, а расчету потока в воздуховоде ОВКВ обучаются не все технические специалисты. Однако знание того, как рассчитать поток воздуха через воздуховод, может помочь в выяснении любых проблем, которые могут возникнуть с вашей системой кондиционирования воздуха.
Больше не нужно задаваться вопросом «как рассчитать скорость воздуха» с помощью нашей формулы для расчета скорости воздуха в трубопроводных системах. Знание того, как рассчитать воздушный поток, является ключом к бесперебойной работе системы HVAC, помогая устранять любые проблемы, которые могут возникнуть.
Заключение Все еще мучаетесь с тем, как измеряется скорость воздуха CFM в трубе? Не беспокойтесь, наша команда Blackhawk Supply может помочь. Свяжитесь с нами по телефону (847) 773-0645 , и наши специалисты ответят на все ваши вопросы о том, как рассчитать скорость воздуха в системе воздуховодов для исправно работающего тепловентилятора.
Теплоснабжение
Увлажнители
Датчики влажности
Датчики морозильной камеры
Расчет CFM | WorkACI
Перейти к основному содержанию
Расчет объемного расхода воздуха (CFM) в вашем ПЛК или системе управления зданием на основе выходных данных датчика перепада давления стоит лишь небольшую часть того, что вы могли бы потратить на дорогие мониторы скорости воздуха или CFM. В этом сообщении в блоге объясняется, как использовать выходные данные датчика перепада давления и простые математические вычисления для нахождения переменных в следующем уравнении, используемом для расчета объема потока:
CFM = FPM x Площадь поперечного сечения воздуховода
Определение скорости потока , обычно выражается в футах в минуту (FPM) и является первым шагом в заполнении нашего уравнения.
Чтобы найти скорость потока, мы используем уравнение:
FPM = 4005 x √ΔP (квадратный корень из скорости и давления)
Значение скорости и давления будет предоставлено преобразователем перепада давления DLP или MLP2 ACI в паре с PT. Дифференциальная трубка Пито установлена в воздуховоде. PT представляет собой трубку Пито из АБС-пластика диаметром 3 дюйма, 5,2 дюйма, 7,5 дюйма, 9Длина 0,7 дюйма. Глубина вставки должна охватывать как можно большую часть ширины воздуховода, не касаясь противоположной стороны. По всему диапазону PT имеется несколько точек отбора проб, причем количество точек отбора проб зависит от длины PT.

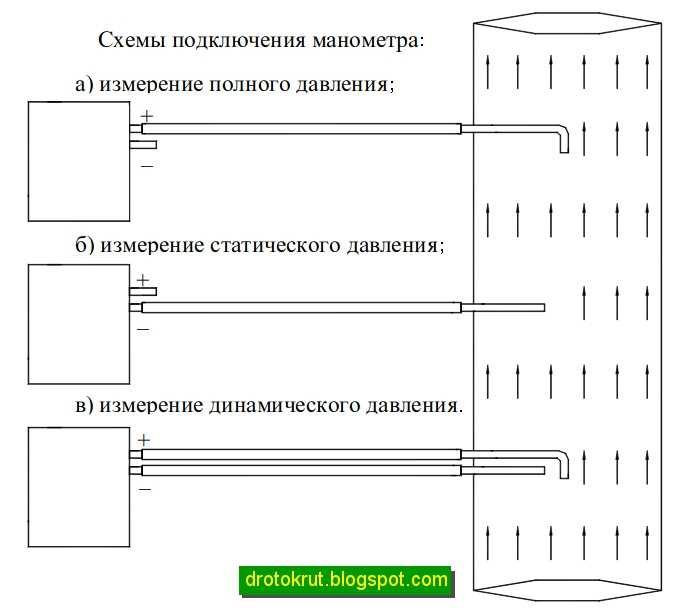

Порт «H» трубки Пито PT соединяется с портом HIGH датчика перепада давления, а порт «L» — с портом LOW. Разница между показаниями полного давления, отслеживаемого на порте «H» PT, и статическим давлением, отслеживаемым на порту «L», представляет собой скоростное давление. Выход датчика дифференциального давления DLP или MLP2 обеспечивает давление скорости, которое будет использоваться в нашем уравнении.
Например: если скоростное давление 0,45 дюйма водяного столба. измеряется нашим датчиком давления и вводится в наше уравнение, мы видим, что скорость потока составляет 2686 футов в минуту (FPM).
FPM = 4005 x √.45
FPM = 2 686
Наше раствор скорости потока 2686 FPM теперь может быть вставлено в наше уравнение, используемое для расчета объема потока в CFM:
CFM = 2686. Площадь сечения
Далее нам нужно определить площадь поперечного сечения воздуховода .
Существует два уравнения для определения площади поперечного сечения воздуховода. Один используется для квадратных или прямоугольных воздуховодов, а другой – для круглых воздуховодов.
Уравнение для воздуховода квадратного или прямоугольного сечения:
A (Площадь поперечного сечения воздуховода) = X (высота в футах) x Y (ширина в футах)
Уравнение для воздуховода круглого сечения:
A (Площадь поперечного сечения воздуховода) = π x r (радиус воздуховода в футах)²
Если у нас есть воздуховод круглой формы диаметром 14 дюймов, радиус равен половине этого радиуса или 7 дюймов, что преобразуется в 0,585 фута (7 дюймов/12 дюймов).
Подставляя наши значения в уравнение, мы видим, что площадь поперечного сечения воздуховода равна пи, или 3,14159 умножить на наш радиус, 0,585 в квадрате , что дает нам решение 1,07 квадратных футов .
A = π x 0,585²
A = 1,07 кв. фута
Теперь, когда мы вычислили скорость потока ( 2686 FPM) и площади поперечного сечения воздуховода (1,07 квадратных футов), мы можем рассчитать расход воздуха в кубических футах в минуту для нашего воздуховода диаметром 14 дюймов, используя наше уравнение.
Поток воздуха в CFM = скорость потока в футах в минуту x Площадь поперечного сечения. = 2,874 CFM
DLP В серии A/DLP используется пьезорезистивный кремниевый чувствительный элемент, который измеряет перепад давления и обеспечивает аналоговый выход. DLP Лист данных » | |
МЛП2 Преобразователь давления серии A/MLP2 включает прочный пьезорезистивный кремниевый чувствительный элемент с микромеханической обработкой, позволяющий проводить измерения при очень низком давлении. Функция нуля с помощью кнопки обеспечивает возможность регулировки в полевых условиях, а ее небольшой размер занимает минимум места на панели. Кроме того, клеммная колодка является съемной, а корпус оснащен встроенным монтажным кронштейном на DIN-рейку. MLP2 Лист данных » | |
Пилотные трубки Трубки Пито диаметром 3 дюйма, 5,2 дюйма, 7,5 дюйма и 9,7 дюйма предназначены для измерения перепада входного давления во входной секции распределительных коробок VAV и вентиляторов. |
