Расчёт скорости воздуха в воздуховоде

Расчёт скорости воздуха в воздуховоде — это задача по определению скорости воздуха при известных расходе и сечении воздуховода.

Содержание статьи:

• Расчёт скорости воздуха в воздуховоде онлайн

• Зачем выполнять расчёт скорости воздуха в воздуховоде

• Формула расчёта скорости воздуха в воздуховоде

• Пример расчёта скорости воздуха в воздуховоде

• Рекомендуемая скорость воздуха в воздуховодах

• Расчёт скорости воздуха в круглом воздуховоде

• Расчёт скорости воздуха в прямоугольном воздуховоде

• Таблицы скорости воздуха

Расчёт скорости воздуха в воздуховоде онлайн

Для расчета скорости воздуха в воздуховоде онлайн рекомендуем воспользоваться представленным выше калькулятором. Исходными данными для расчета являются:

• Расход воздуха
• Сечение воздуховода (диаметр для круглых воздуховодов, ширина и высота для прямоугольных).

Важным отличием нашего калькулятора является тот факт, что в результате расчета вы узнаете не только фактическую скорость воздуха, но и падение давления на 1 метр длины – эта величина поможет вам определить аэродинамическое сопротивление вентиляционной сети.

Зачем выполнять расчёт скорости воздуха в воздуховоде

Задача расчёта скорости воздуха в воздуховоде обычно возникает при проверке проекта вентиляции, в котором указан расход и выбрано сечение воздуховода.

Цель расчёта — понять, правильно ли выбрано сечение воздуховода для данного расхода воздуха. Кроме того, скорость воздуха в воздуховоде должна быть указана на аксонометрической схеме системы вентиляции.

Формула расчёта скорости воздуха в воздуховоде

В общем случае скорость воздуха в воздуховоде определяется по формуле:

• v = G/S, где G и S — соответственно, расход воздуха в воздуховоде и площадь его сечения.

При использовании этой формулы следует учитывать размерности расхода и площади.

Чаще всего расход выражен в м³/час, а размеры воздуховода — в миллиметрах, то есть площадь сечения будет в мм². Подстановка чисел в м³/час и мм² недопустима. Для получения скорости воздуха в м/с следует пересчитать расход воздуха в кубических метрах в секунду (м³/с), а площадь сечения в квадратных метрах (м²).

Пример расчёта скорости воздуха в воздуховоде

Например, для воздуховода 600×300 с расходом воздуха 2000 м³/час получим:

1. Размеры воздуховода переводим в метры, имеем 0,6 и 0,3 м.
2. Площадь сечения S = 0,6·0,3 = 0,18 м²
3. Расход воздуха G = 2000 м³/час = 2000/3600 м³/с = 0,56 м³/с
4. Скорость воздуха v = G/S = 0,56/0,18 = 3,1 м/с.

Рекомендуемая скорость воздуха в воздуховодах

Рекомендуемая скорость воздуха в воздуховодах составляет:

• До 4 м/с — для общеобменных систем вентиляции с сечением воздуховодов до 600×600
• До 6 м/с — для систем вентиляции с сечением воздуховодов более 600×600
• До 10 м/с — для систем дымоудаления и специфических систем вентиляции.

Расчёт скорости воздуха в круглом воздуховоде

Формула расчёта скорости воздуха в воздуховоде может быть адаптирована для круглых воздуховодов с учётом привычных размерностей входящих в неё величин:

• v = 354·G/D², где G — расход воздуха в м³/час, D — диаметр воздуховода в миллиметрах.

Например, для расхода воздуха 550 м³/час в воздуховоде диаметром 200 мм получим:

• v = 354·550/200² = 4,9 м/с

В общеобменных системах вентиляции не рекомендуется превышать скорость 4 м/с во избежание шума в воздуховодах и повышенного аэродинамического сопротивления. Поэтому в данном примере рекомендуется применить воздуховод диаметром 250 мм (v = 354·550/250

2 = 3,1 м/с)

Расчёт скорости воздуха в прямоугольном воздуховоде

Для прямоугольного воздуховода формула расчёта скорости воздуха преображается следующим образом:

• v = 278·G/(A·B), где G — расход воздуха в м³/час, A и B — стороны сечения воздуховода в миллиметрах.

Для вышеприведённого примера (2000 м³/час в воздуховоде 600×300) получим:

• v = 278·2000/(600·300) = 3,1 м/с, как и было найдено выше.

Таблицы скорости воздуха

Для определения скорости воздуха в воздуховоде в ходе проверки проекта удобно пользоваться готовыми таблицами. Они составляются отдельно для круглых и прямоугольных воздуховодов. В них по вертикали указаны сечения воздуховодов, а в ячейках — расход воздуха. Искомая скорость указана в столбцах.

Ниже представлены таблицы скоростей воздуха для круглых и прямоугольных воздуховодов.

В качестве примера примем, что по круглому воздуховоду диаметром 200 мм прокачивается 420 м³/ч воздуха. По первой таблицы в строке с диаметром «200» находим ближайшие к 420 м³/ч расходы воздуха, то есть между ячейками 339 м³/ч и 452 м³/ч, что соответствует скорости воздуха 3 и 4 м/с соответственно. Так как 420 гораздо ближе к 452, чем к 339, то можно сделать вывод, что скорость воздуха — «почти 4 м/с». Это допустимая скорость для общеобменных систем вентиляции, значит, сечение воздуховода в проекте подобрано верно.

Определение скорости воздуха в воздуховоде

Для разработки будущей системы вентиляции немаловажно определиться с габаритами каналов, которые нужно проложить в тех или иных условиях. Во вновь строящемся здании это сделать проще, еще на стадии проектирования расположив все инженерные сети и технологическое оборудование в соответствии с нормативными документами. Другое дело, когда идет реконструкция или техническое перевооружение производства, тут требуется прокладка трасс воздуховодов с учетом существующих условий.

Размеры каналов могут сыграть большую роль, а чтобы их правильно вычислить, необходимо принять оптимальную скорость движения воздуха.

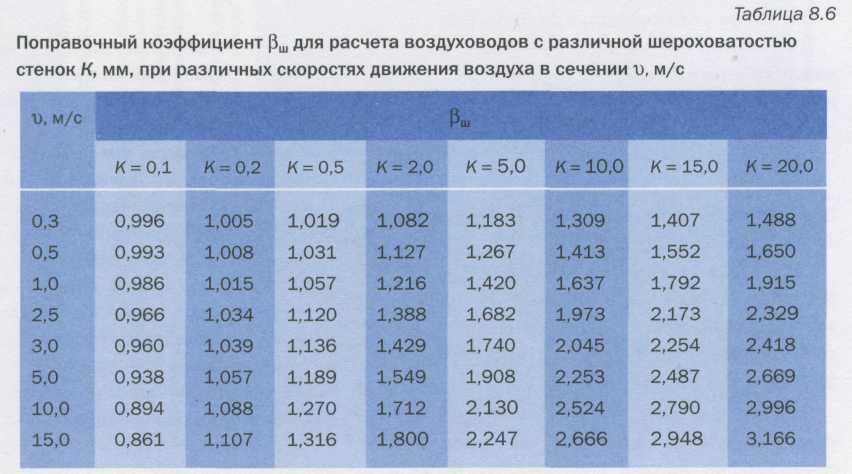

Таблица скорость воздуха в воздуховоде.

{reklama1}

Имеется еще один вариант устройства приточно-вытяжной вентиляции с механическим побуждением. Заключается он в том, чтобы использовать существующие воздухопроводы для новых вентиляционных установок. Тут также не обойтись без просчета скорости потока в этих старых трубопроводах на основании обследований и измерений.

Общая формула расчета величины скорости воздушных масс (V, м/с) происходит из формулы вычисления расхода приточного воздуха (L, м.куб/ч) в зависимости от размера площади сечения канала (F, м.кв.):

L = 3600 x F x V

Примечание: умножение на цифру 3600 необходимо для приведения в соответствие единиц времени (часы и секунды).

Процесс замера скорости воздуха.

Соответственно, формулу скорости потока можно представить в следующем виде:

V = L / 3600 x F

Рассчитать площадь сечения существующего канала не составляет труда, а если ее нужно вычислить? Тогда и приходит на помощь способ подбора размеров воздуховода по рекомендуемым скоростям воздушных потоков. Изначально из трех параметров, участвующих в расчетах, на данном этапе четко должен быть известен один — это количество воздушной смеси (L, м. куб/ч), необходимое для вентиляции того или иного помещения. Оно определяется в соответствии с нормативной базой в зависимости от назначения строения и его внутренних комнат. Выполняется расчет по числу людей в каждом помещении или по величине выделяющихся вредных веществ, излишков тепла или влаги. После этого нужно принять предварительное значение скорости воздуха в воздуховодах, сделать это можно воспользовавшись таблицей рекомендуемых скоростей.

Тип воздухопровода	Основная магистраль	Разводящие каналы	Распределение по помещению	Раздающие приточные устройства	Вытяжные панели, зонты, решетки
Рекомендуемая скорость	6 — 8 м/с	4 — 5 м/с	1,5 — 2 м/с	1 — 3 м/с	1,5 — 3 м/с

Вернуться к оглавлению

Подбор габаритов канала

Выбрав вид воздухопровода и приняв расчетную скорость, можно определить сечение будущего канала по формулам, приведенным выше. Если планируется его изготовить круглой формы, то диаметр посчитать просто:

Расчет воздуховодов для равномерной раздачи воздуха.

D = √ F / 4 π, где:

• D — диаметр круглого канала в метрах;
• F — площадь его поперечного сечения в м.кв.;
• π = 3.14

Далее необходимо обратиться к нормативным документам, которые определяют стандартные размеры воздуховодов круглой формы, и выбрать среди них ближайший к расчетному диаметр. Это делается для того, чтобы унифицировать производство элементов вентиляционных систем, номенклатура изделий которых и так достаточно велика. Понятно, что принятый по СНиП новый диаметр будет иметь и другое сечение, поэтому потребуется пересчитать его в обратной последовательности и выйти на значение действительной скорости потока воздушных масс в стандартном канале. При этом величина расхода L по-прежнему должна участвовать в вычислениях как константа. Таким методом просчитывается каждый отдельно взятый участок вентиляционной системы, а разбивка на участки производится по одному неизменному признаку — количеству воздуха (расходу).

Если предполагается выполнить прокладку каналов прямоугольной конфигурации, то нужно подобрать размеры сторон такими, чтобы их произведение дало площадь сечения, которая была вычислена ранее. Нормативное ограничение к таким каналам одно:

А / В ≤ 6,3

http://1poclimaty.ru/youtu.be/PACExpg9fP4

Здесь параметры А и В — размеры сторон в метрах. Простыми словами, нормами запрещается выполнять прямоугольные трубопроводы слишком узкими при большой высоте или чересчур низкими и широкими. На таких участках сопротивление потоку будет слишком большим и вызовет экономически необоснованные энергозатраты. Остальной просчет действительной скорости воздуха в воздуховоде производится так, как было описано выше.

Вернуться к оглавлению

Рекомендации по подбору в стесненных условиях

При разработке вентиляционных схем нужно руководствоваться одним правилом, которое просматривается и в таблице: скорость воздуха на каждом участке системы должна возрастать по мере приближения к вентиляционной установке. Если результаты вычислений дают показатели скоростей на каких-нибудь участках, не соответствующие данному правилу, то такая схема работать не будет или же в реальных условиях величины скорости потоков будут далеки от расчетных. Решить вопрос можно изменением размеров воздухопроводов на проблемных участках в сторону уменьшения или увеличения.

{reklama2}

Формула определения воздухообмена по кратности.

При выполнении строительных работ по реконструкции или техническому перевооружению производственных зданий часто возникает ситуация, когда для устройства вентиляционных каналов просто не остается свободного места, поскольку насыщенность технологическим оборудованием и трубопроводами в помещении слишком велика. Тогда приходится прокладывать трассы в самых труднодоступных местах либо пересекать перекрытия и стены несколько раз. Все эти факторы могут значительно увеличить сопротивление таких участков. Получается замкнутый круг: чтобы пройти узкие места, нужно уменьшить размер и увеличить скорость, что резко повысит сопротивление участка. Уменьшить скорость воздуха нельзя, потому что тогда увеличатся габариты канала и он не пройдет где нужно. Выход из ситуации заключается в уменьшении габаритов и наращивании мощности вентилятора либо разветвлении воздухопровода на несколько параллельных рукавов.

Если возникает необходимость просчета существующей системы приточных или вытяжных каналов для использования их с другими параметрами производительности по воздуху, то вначале потребуется снять натурные замеры каждого участка воздуховода с разными габаритами. Затем, используя новые значения расходов воздуха, определить действительную скорость потока и сравнить полученные значения с таблицей. На практике допускается превышение рекомендованных скоростей на 3-5 м/с в магистральных, разводящих каналах и ответвлениях. В приточных и вытяжных устройствах увеличение скорости приводит к повышению уровня шума, поэтому недопустимо. Если эти условия соблюдаются, старые воздухопроводы пригодны к использованию после соответствующего их обслуживания.

Правильность всех выполненных расчетов вентиляционной системы покажут пусконаладочные работы, в процессе которых производятся замеры скорости воздуха в каналах через специальные лючки.

http://1poclimaty.ru/youtu.be/Ho2GXJgJIGI

Также с помощью измерительных приборов — анемометров — измеряется скорость потока на входе или выходе вентиляционных решеток. Если показатели не соответствуют расчетным, выполняется регулировка всей системы с помощью устанавливаемых дополнительно дроссельных заслонок или диафрагм.

Расчёт воздуховодов систем вентиляции

Расчёт воздуховодов вентиляции является одним из этапов расчета вентиляции и заключается в определении размеров воздуховода в зависимости от расхода воздуха, который должен проходить через рассматриваемый воздуховод. Кроме того, возникают задачи по определению площади поверхности воздуховода. Рассмотрим их более подробно.

Для расчета воздуховодов рекомендуем воспользоваться онлайн-калькулятором, расположенным выше. Исходными данными для расчета являются расход воздуха и максимальная допустимая скорость воздуха в воздуховоде.

Преимуществом нашего калькулятора является то, что в результате расчета вы узнаете не только рекомендуемое сечение круглых и/или прямоугольных воздуховодов, но и фактическую скорость воздуха в них, эквивалентный диаметр и потери давления на 1 метр длины.

О расчете площади воздуховодов читайте в отдельной статье.

Расчёт сечения воздуховодов

Задача расчёта сечения воздуховодов вентиляции может звучать по-разному:

• расчёт воздуховодов вентиляции
• расчёт воздуха в воздуховоде
• расчёт сечения воздуховодов
• формула расчёта воздуховодов
• расчёт диаметра воздуховода

Следует понимать, что все вышеперечисленные расчёты — по сути, одна и та же задача, которая сводится к определению площади сечения воздуховода, по которому протекает расход воздуха G [м³/час].

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

1. Пересчет расхода воздуха в м³/с
2. Выбор скорости воздуха в воздуховоде
3. Определение площади сечения воздуховода
4. Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе

 расчёта воздуховода расход воздуха G, выраженный, как правило, в м³/час, переводится в м³/с. Для этого его необходимо разделить на 3600:

• G [м³/c] = G [м³/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

• S [м²] = G [м³/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Таблица сечений воздуховодов

В помощь проектировщикам разработано несколько таблиц сечений воздуховодов, которые позволяют быстро подобрать сечение в зависимости от полученной площади.

Пример расчёта воздуховода

В качестве примера рассчитаем сечение воздуховода с расходом воздуха 1000 м³/час:

1. G = 1000/3600 = 0,28 м³/c
2. v = 4 м/с
3. S = 0,28 / 4 = 0,07 м²
4. В случае круглого воздуховода его диаметр составил бы D = корень (4·S/ π) ≈ 0,3 м = 300мм. Ближайший стандартный диаметр воздуховода — 315 мм.

В случае прямоугольного воздуховода необходимо подобрать такие А и В, чтобы их произведение было равно примерно 0,07. При этом рекомендуется, чтобы А и В не отличались друг от друга более чем в три раза, то есть воздуховод 700×100 — не лучший вариант. Более хорошие варианты: 300×250, 350×200.

Эквивалентный диаметр воздуховода

При сравнении круглых и прямоугольных воздуховодов разного сечения с точки зрения аэродинамики прибегают к понятию эквивалентного диаметра воздуховода. С его помощью можно определить, какой из двух вариантов сечений является предпочтительным.

Что такое эквивалентный диаметр воздуховода

Эквивалентный диаметр прямоугольного воздуховода — это диаметр воображаемого круглого воздуховода, в котором потеря давления на трение была бы равна потере давления на трение в исходном прямоугольном воздуховоде при одинаковой длине обоих воздуховодов.

В книгах и учебниках В.  Н. Богословского такой диаметр называется «Эквивалентный по скорости диаметр», в литературе П. Н. Каменева — «Равновеликий диаметр по потерям на трение».

Расчет эквивалентного диаметра воздуховодов

Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

• D_{экв_пр} = 2·А·В / (А+В), где А и В — ширина и высота прямоугольного воздуховода.

Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм. Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.

Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:

• D_{экв_кв} = 2·А·А / (А+А) = А.

И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.

В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:

• D_экв = 4·S / П, где S и П — соответственно, площадь и периметр воздуховода.

Используя эту формулу можно подтвердить правильность вышеприведённых формул для прямоугольного и квадратного воздуховодов, а также убедиться в том, что эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

• D_кругл = 4·π·R² / 2·π·R = 2R = D.

Кроме того, для расчета может помочь таблица эквивалентного диаметра воздуховодов

Пример расчета эквивалентного диаметра воздуховодов и некоторые выводы

В качестве примера определим эквивалентный диаметр воздуховода 600×300:

D_{экв_600_300} = 2·600·300 / (600+300) = 400 мм.

Интересно отметить, что площадь сечения круглого воздуховодам диаметром 400 мм составляет 0,126 м², а площадь сечения воздуховода 600×300 составляет 0,18 м², что на 42% больше. Расход стали на 1 метр круглого воздуховода сечением 400 мм составляет 1,25 м², а на 1 метр воздуховода сечением 600×300 — 1,8 м², что на 44% больше.

Таким образом, любой аналогичный круглому прямоугольный воздуховод значительно проигрывает ему как в компактности, так и в металлоемкости.

Рассмотрим ещё один пример — определим эквивалентный диаметр воздуховода 500×100 мм:

D_{экв_500_100} = 2·500·100 / (500+100) = 167 мм.

Здесь разница в площади сечения и в металлоемкости достигает 2,5 раз. Таким образом, формула эквивалентного диаметра для прямоугольного воздуховода объясняет тот факт, что чем больше «расплющен» воздуховод (чем больше разница между значениями А и В), тем менее эффективен этот воздуховод с аэродинамической точки зрения.

Это одна из причин, по которой в вентиляционной технике не рекомендуется применять воздуховоды, в сечении которых одна сторона превышает другую более чем в три раза.

Статья предоставлена журналом “МИР КЛИМАТА”: https://mir-klimata.info/

Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы

Содержание статьи:

• Общие принципы расчета
• Формулы для расчета
• Несколько полезных советов и советов

При расчете и устройстве вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для расчетов используются стандартные формулы, хорошо отражающие взаимосвязь между размерами вытяжных устройств, скоростью движения и расходом воздуха. Некоторые стандарты прописаны в СНиПах, но в большинстве своем они носят рекомендательный характер.

Общие принципы расчета

Воздуховоды могут изготавливаться из различных материалов (пластик, металл) и иметь различную форму (круглую, прямоугольную). СНиП регламентирует только размеры вытяжных устройств, но не нормирует количество всасываемого воздуха, так как его расход в зависимости от типа и назначения помещения может сильно различаться. Этот параметр рассчитывается по специальным формулам, которые подбираются отдельно. Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах на такие постройки. Однако четких правил по скорости движения воздуха в воздуховоде нет. Существуют только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее вида и назначения, их можно найти в соответствующих СНиПах. Это отражено в таблице ниже. Скорость воздуха измеряется в м/с.

Рекомендуемые скорости воздуха

Данные в таблице можно дополнить следующим: при естественной вентиляции скорость воздуха не может превышать 2 м/с, независимо от ее назначения, минимально допустимая 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. Для принудительной вытяжки максимально допустимое значение составляет 8 -11 м/с для магистральных воздуховодов. Эти нормы не следует превышать, потому что это создаст слишком большое давление и сопротивление в системе.

Формулы для расчета

Для проведения всех необходимых расчетов необходимо иметь некоторые данные. Для расчета скорости воздуха необходима следующая формула:

ϑ = L/3600*F где

ϑ – расход воздуха в трубопроводе вентиляционного устройства, измеряемый в м/с;

L – массовый расход воздуха (эта величина измеряется в м ³ /ч) на участке вытяжной шахты, для которого производится расчет;

F – площадь поперечного сечения трубопровода, измеренная в м ² .

По этой формуле рассчитывается скорость воздуха в воздуховоде и ее фактическое значение.

По той же формуле можно получить все остальные отсутствующие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

L = 3600 x F x ϑ .

В некоторых случаях такие расчеты сложны или требуют много времени. В этом случае можно воспользоваться специальным калькулятором. Подобных программ в Интернете много. Конструкторским бюро лучше установить специальные калькуляторы, более точные (вычитают толщину стенки трубы при расчете площади ее сечения, ставят больше знаков в пи, точнее рассчитывают расход воздуха и т. д.).

Расход воздуха

Необходимо знать скорость воздуха, чтобы рассчитать не только объем газовой смеси, но и определить динамическое давление на стенки канала, потери на трение и сопротивление и т. д.

Несколько полезных советов и советов

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается с уменьшением размера трубы. Из этого факта можно извлечь ряд преимуществ:

• не будет потерь или необходимости прокладки дополнительной вентиляционной трубы для обеспечения необходимого притока воздуха, если размеры помещения не позволяют большие каналы;
можно проложить
• меньших трубопроводов, что в большинстве случаев проще и удобнее;
• чем меньше диаметр канала, тем дешевле его стоимость; цена на доборные элементы (демпферы, клапаны) также снизится;
• меньший размер труб расширяет возможности монтажа, их можно расположить по мере необходимости, практически не подстраиваясь под внешние сдерживающие факторы.

Однако при прокладке воздуховодов меньшего размера необходимо помнить, что с увеличением скорости воздуха увеличивается динамическое давление на стенки трубы, также увеличивается сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные затраты. Поэтому перед монтажом необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, ведь здание, не соответствующее нормам СНиП, могут не допустить к эксплуатации.

Число Рейнольдса в воздуховоде Калькулятор

✖Диаметр круглого воздуховода — прямая линия, проходящая из стороны в сторону через центр тела или фигуры, особенно круга или сферы. ⓘ Диаметр круглого воздуховода [ d]		AlnAngstromArpentАстрономическая единицаAttometerAU длиныЯчменьМиллиард световых летBohr RadiusCable (International)Cable (UK)Cable (US)CalibreCentimeterChain RadCubit (Griuseek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Electrial Equath Distance from SunEarth Electrial Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (Cloth)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)ParsecPerchPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter	+10% -10%
некоторое фиксированное время t0. ⓘ Средняя скорость воздуха [V означает ]		Сантиметр в часСантиметр в минутуСантиметр в секундуКосмическая скорость – перваяКосмическая скорость – втораяКосмическая скорость – третья SecondKnotKnot (Великобритания)MachMach (стандарт SI)Метр в часМетр в минутуМетр в секундуМиль в часМиль в минутуМиль в секундуМиллиметр в часМиллиметр в минутуМиллиметр в секундуМорская миля в деньМорская миля в часСкорость звука в чистой водеСкорость звука в морской воде (20°C и 10 Метр в глубину)Ярд в часЯрд в минутуЯрд в секунду	+10% -10%
✖Kinematic Viscosity is a measure of a fluid’s internal resistance to flow under gravitational forces.ⓘ Kinematic Viscosity [υ]		CentistokesDecistokesDekastokesHectostokesKilostokesMegastokesMicrostokesMillistokesSquare Centimeter per SecondSquare Фут в часКвадратный фут в секундуКвадратный дюйм в секундуКвадратный метр в секундуКвадратный миллиметр в секундуStokes	+10% -10%

✖Число Рейнольдса — это отношение сил инерции к силам вязкости внутри жидкости, которая подвергается относительному внутреннему движению из-за различных скоростей жидкости. ⓘ Число Рейнольдса в воздуховоде [Re]

⎘ Копировать

👎

Формула

Перезагрузить

👍

Число Рейнольдса в канале Решение

ШАГ 0: Сводка предварительных расчетов

ШАГ 1: Преобразование входных данных в базовые единицы

Диаметр круглого воздуховода: 0,01 метра –> 0,01 метра Преобразование не требуется
Средняя скорость воздуха: 15 метров в секунду –> 15 метров в секунду. Преобразование не требуется
Кинематическая вязкость: 100 квадратных метров в секунду –> 100 квадратных метров в секунду. Преобразование не требуется

ШАГ 2. Вычисление формулы

ШАГ 3. Преобразование результата в единицу измерения

0003

0,0015 –> Преобразование не требуется

< 6 Основы расчета воздуховодов

Формула числа Рейнольдса в воздуховоде

Число Рейнольдса = (диаметр круглого воздуховода * средняя скорость воздуха) / кинематическая вязкость
Re = (d*V _{означает} )/υ

Что такое число Рейнольдса?

Число Рейнольдса определяется как отношение сил инерции к силам вязкости. Можно отметить, что число Рейнольдса является безразмерной величиной и дает нам информацию о типе течения (например, *ламинарный или турбулентный).

Как рассчитать число Рейнольдса в воздуховоде?

Число Рейнольдса в калькуляторе воздуховодов использует Число Рейнольдса = (диаметр круглого воздуховода * средняя скорость воздуха) / кинематическая вязкость для расчета числа Рейнольдса. Формула числа Рейнольдса в воздуховоде определяется как отношение сил инерции к силам вязкости. Число Рейнольдса обозначается символом Re .

Как рассчитать число Рейнольдса в воздуховоде с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для числа Рейнольдса в воздуховоде, введите диаметр круглого воздуховода (d) , среднюю скорость воздуха (V _{означает} ) и кинематическую вязкость (υ) и нажмите кнопку расчета. Вот как можно объяснить число Рейнольдса в расчете воздуховода с заданными входными значениями -> 0,0015 = (0,01*15)/100 .

Часто задаваемые вопросы

Что такое число Рейнольдса в воздуховоде?

Число Рейнольдса в формуле воздуховода определяется как отношение сил инерции к силам вязкости и представляется как Re = (d*V _{означает} )/υ или Число Рейнольдса = (диаметр круглого воздуховода* Средняя скорость воздуха)/кинематическая вязкость . Диаметр круглого воздуховода представляет собой прямую линию, проходящую из стороны в сторону через центр тела или фигуры, особенно круга или сферы. Средняя скорость воздуха определяется как среднее по времени значение скорости жидкости в фиксированной точке, за несколько произвольный интервал времени T, отсчитываемый от некоторого фиксированного времени t0, и кинематическая вязкость является мерой внутреннего сопротивления жидкости течению под действием гравитационных сил.

Как рассчитать число Рейнольдса в воздуховоде?

Число Рейнольдса в формуле воздуховода определяется как отношение сил инерции к силам вязкости, рассчитанное с использованием Число Рейнольдса = (диаметр круглого воздуховода*средняя скорость воздуха)/кинематическая вязкость . Чтобы рассчитать число Рейнольдса в воздуховоде, вам потребуется диаметр круглого воздуховода (d) , средняя скорость воздуха (V _{означает} ) и кинематическая вязкость (υ) . С помощью нашего инструмента вам необходимо ввести соответствующие значения диаметра круглого воздуховода, средней скорости воздуха и кинематической вязкости и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.

Сколько существует способов вычисления числа Рейнольдса?

В этой формуле для числа Рейнольдса используются диаметр круглого воздуховода, средняя скорость воздуха и кинематическая вязкость. Мы можем использовать 1 другой способ (способы) для расчета того же самого, который выглядит следующим образом:

• Число Рейнольдса = 64/Коэффициент трения в воздуховоде

Доля

Скопировано!

4 способа измерения воздушного потока

В то время как отраслевые стандарты, определяющие скорость вентиляции, появляются из дерева, трудно найти практический стандарт, описывающий, как измерять вентиляционные воздушные потоки, которые можно было бы применять в полевых условиях. Давайте посмотрим на как вы можете определить поток воздуха вытяжного вентилятора в жилом и коммерческом секторе в поле .

Вентиляторы на обоих концах воздуховода

Это может быть очевидно, но это хорошее место для начала обсуждения. Хотя существуют встроенные вытяжные вентиляторы, большинство вытяжных вентиляторов находятся либо в начале, либо в конце воздуховода. Это определяющая характеристика некоторых вытяжных вентиляторов, которая влияет на то, как мы можем определить воздушный поток вентилятора по сравнению с системой с принудительной подачей воздуха, где вентиляторы расположены между приточным и возвратным воздуховодами.

Опасное предположение

Большинство стандартов написаны для того, чтобы убедить разработчиков указать необходимый расход воздуха или скорость воздухообмена. Эти стандарты требуют расчета и спецификации, требующей, чтобы вентилятор выполнял свою работу. Когда эти задачи выполнены, большая часть инженерного мира считает, что стандарт соблюден и что потребности в вентиляции обеспечены; мечтайте о парнях.

Предположение, что указанный вентилятор и воздуховод справятся со своей задачей, далеко не реализовано. Проект и спецификация должны требовать, чтобы вентиляционная система также прошла этап проверки измерения, регулировки и балансировки воздушного потока квалифицированным балансировщиком воздуха. Без этого шага дизайн будет только пожеланием.

Типовые методы измерения

Существует множество различных типов вентиляционных систем, и не все необходимые методы измерения можно обсудить в короткой статье, поэтому мы рассмотрим наиболее распространенные методы испытаний.

1. Измерение колпака с балансировкой воздуха

Если вам повезет, и вытяжной вентилятор вытягивает воздух из комнаты через решетку, которая прилегает к потолку или стене, а объем воздушного потока составляет от 30 до 2000 кубических футов в минуту. , используйте калиброванный колпак для балансировки воздуха . Установите балансировочный колпак в режим вытяжки, надежно поместите колпак на решетку, чтобы захватить весь воздушный поток вентилятора, проходящий через решетку. Затем прочитайте и запишите расход воздуха.

Характеристики воздушного потока плюс-минус 10 % расчетного воздушного потока . Для большинства небольших вентиляторов эта спецификация является адекватной. Если вы все увлечены точностью, забудьте об этом. Если вы беспокоитесь об определении точного количества утечек воздуховода, ваши усилия лучше потратить на установку воздуховода, чтобы он не протекал.

Если расход воздуха невозможно измерить напрямую с помощью балансировочного колпака, можно измерить расход воздуха в вытяжном канале, выполнив траверсирование потока воздуха.

СВЯЗАННЫЕ С: КАК ОПРЕДЕЛИТЬ РАСХОД ВОЗДУХА НА ВЫТЯЖНОЙ ВЕНТИЛЯТОР

2. Пересечение потока воздуха в вытяжном канале

Для прохождения потока воздуха требуется не менее 5 отрезков прямого выхлопного канала . Два или более 3/8 дюйма. Затем в воздуховоде просверливают контрольные отверстия. Анемометр, испытательный прибор, который измеряет скорость воздуха, используется для определения средней скорости воздуха в воздуховоде. Затем среднее значение в футах в минуту умножается на площадь воздуховода в квадратных футах, чтобы определить воздушный поток, проходящий через воздуховод.

Пример: У вас есть вытяжной вентилятор для ванной комнаты, рассчитанный на 200 кубических футов в минуту. Система имеет 8-дюймовый. вытяжной воздуховод. Площадь 8 дм. площадь воздуховода составляет 0,35 кв. фута. Вы измеряете скорость в точках воздуховода и находите, что средняя скорость в выхлопном канале составляет 400 футов в минуту. Умножьте 400 футов в минуту на площадь воздуховода, которая составляет 0,35 квадратных фута, чтобы найти воздушный поток вытяжного вентилятора 140 кубических футов в минуту.

3. График воздушного потока вентилятора

Каждый производитель вентиляторов публикует таблиц производительности вентиляторов для каждого вентилятора. Обычно эти столы для вентиляторов поставляются вместе с вентилятором, или информацию можно легко найти в Интернете на веб-сайте производителя. Чтобы интерпретировать воздушный поток вытяжного вентилятора, вы должны измерить рабочее статическое давление вентилятора и скорость вращения вентилятора или число оборотов в минуту. Эти полевые данные затем используются для построения графика воздушного потока вентилятора.

Вентиляторы меньшего размера часто бывают постоянными или односкоростными. С этими вентиляторами вам не нужно измерять скорость вращения вентилятора. Большие вентиляторы требуют, чтобы вы измеряли скорость вращения вентилятора. Обычно это делается с помощью бесконтактного тахометра, который считывает число оборотов в минуту с отражающей ленты, прикрепленной к вентилятору.

Статическое давление вентилятора измеряется с помощью манометра (манометра), шланга или трубки и наконечника для измерения статического давления. (См. технические характеристики комплекта для измерения статического давления в конце статьи.)

Поскольку многие вентиляторы расположены на обоих концах воздуховода, рабочее статическое давление измеряется при входе или выходе воздуха из вытяжного вентилятора. Просверлите тестовое отверстие в воздуховоде и считайте и запишите статическое давление вентилятора.

Вооружившись рабочим статическим давлением и скоростью вентилятора, перейдите к таблице вентиляторов производителя, соответствующей измеряемому вентилятору, и постройте воздушный поток вентилятора.

Нарисуйте линию, пересекающую скорость вентилятора и рабочее статическое давление вентилятора, чтобы показать рабочий CFM вентилятора.

4. Комбинация одного или нескольких методов испытаний

Поскольку некоторые вентиляторы не приспособлены для измерения воздушного потока вентилятора, и поскольку вы являетесь судьей и присяжным, ответственным за определение воздушного потока вентилятора, вы найдете случаи, когда вы можете использовать два или более из приведенных выше методов тестирования, чтобы собрать достаточно данных, чтобы сделать ваше суждение о воздушном потоке работающего вентилятора. Чем больше данных вы соберете, тем точнее будет ваше решение о воздушном потоке.
