Расчет площади воздуховодов и фасонных изделий

Прямой участок воздуховода

Площадь воздуховода круглого сечения

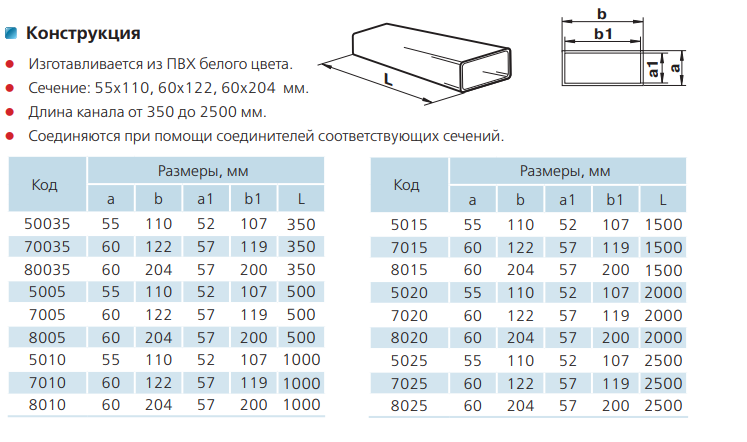

Площадь воздуховода прямоугольного сечения

Отвод

Площадь отвода круглого сечения

Площадь отвода прямоугольного сечения

Переход

Площадь перехода круглого сечения

Площадь перехода прямоугольного сечения

Площадь перехода с прямоугольного сечения на прямоугольное

Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина L, мм

S, м2

Тройник

Площадь тройника круглого сечения

Площадь тройника круглого сечения

Площадь тройника прямоугольного сечения

Площадь тройника прямоугольного сечения

Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина L, мм

Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина l, мм

S, м2

Заглушка

Площадь заглушки круглого сечения

Площадь заглушки прямоугольного сечения

Утка прямоугольного сечения

Площадь утки со смещением в 1-ой плоскости

Площадь утки со смещением в 2-х плоскостях

Зонты

Площадь зонта островного типа

Длина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота h, мм

S, м2

Площадь зонта пристенного типа

Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

Высота h, мм

Полка c, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000

S, м2

Зонты и дефлекторы

Площадь круглого зонта

Площадь дефлектора

Площадь квадратного зонта

Площадь прямоугольного зонта

Прямой участок воздуховода

Прямой участок воздуховода

Сертификаты на продукцию



Примечание к таблице:

D1 —диаметр входящего воздуховода
D2 — выходной диаметр воздуховода
t — толщина металла
L — монтажная длина изделия
М — масса изделия
S — монтажная площадь изделия



Д1, мм Д2, мм t, мм L, mm М, кг
S, м2
125 100 0,55 64 0,33 0,027
140 100 100 0,42 0,043
140 125 60 0,37 0,030
160 100 112 0,47 0,053
160 125 78 0,42 0,041
160
140		 60 0,42 0,034
180 100 130 0,51 0,065
180 125 120 0,56 0,065
180 140 80 0,47 0,047
180 160 70 0,47 0,044
200 100 167 0,65 0,088
200 125 133 0,61 0,077
200 140 100 0,56 0,062
200 160 85 0,56 0,056
200 180 60 0,51 0,043
225 100 200 0,79 0,115
225 125 165
0,79		 0,103
225 140 135 0,75 0,090
225 160 135 0,75 0,093
225 180 115 0,75 0,084
225 200 70 0,61 0,056
250 100 236 1,02 0,145
250
125		 202 1,02 0,133
250 140 170 0,93 0,118
250 160 154 0,93 0,112
250 180 125 0,89 0,097
250 200 99 0,84 0,082
250 225 87 0,84 0,077
280 125 243 1,21 0,172
280 140 220 1,16 0,162
280 160 195 1,16 0,151
280 180 168 1,12 0,137
280 200 140 1,02 0,120
280 225 115
0,98		 0,106
280 250 71 0,93 0,072
315 125 291 1,49 0,222
315 140 260 1,44 0,207
315 160 243 1,44 0,201
315 180 205 1,35 0,179
315
200		 188 1,30 0,170
315 225 135 1,16 0,133
315 250 119 1,21 0,122
315 280 78 1,07 0,088
355 125 0,7 340 2,33 0,288
355 140 315 2,28 0,276
355 160 298 2,28 0,272
355 180 298 2,33 0,278
355 200 243 2,10 0,240
355 225 210 2,04 0,218
355 250 174 1,98 0,190
355 280 133 1,81 0,156
355 315 85 1,63 0,110
400 160 365 2,98 0,358
400 180 335 2,92 0,340
400 200 310 2,86 0,326
400 225 275 2,74 0,304
400 250 241 2,68 0,278
400 280 200 2,57 0,244
400 315 152 2,33 0,198
400 355 97 2,04 0,142
450 160 450 3,73 0,476
450 180 415 3,68 0,454
450 200 378 3,50 0,428
450 225 340 3,38 0,404
450 250 310 3,38 0,382
450 280 269 3,21 0,346
450 315 221 3,03 0,300
450 355 166 2,74 0,244
450 400 109 2,57 0,176
500 160 550 4,73 0,622
500 180 500 4,49 0,586
500 200 447 4,26 0,542
500 225 412 4,20 0,520
500 250 378 4,14 0,494
500 280 337 3,97 0,460
500 315 289 3,79 0,414
500 355 234 3,50 0,356
500 400 177 3,33 0,288
500 450 109 2,86 0,196
560 160 580 5,37 0,722
560 180 520 5,13 0,670
560 200 495 4,55 0,594
560 250 461 5,13 0,648
560 280 337 3,97 0,460
560 315 325 4,43 0,506
560 355 317 4,49 0,510
560 400 260 4,32 0,442
560 450 191 3,85 0,346
560 500 122 3,33 0,242
630 200 600 6,42 0,860
630 250 557 6,42 0,844
630 280 516 6,24 0,810
630 315 468 6,07 0,764
630 355 413 5,78 0,708
630 400 356 5,60 0,640
630 450 287 5,13 0,546
630 500 219 4,61 0,440
630 560 136 3,91 0,298
710 200 700 8,17 1,098
710 250 650 8,17 1,074
710 280 620 8,11 1,056
710 315 590 8,05 1,038
710 355 528 7,70 0,970
710 400 471 7,53 0,902
710 450 402 7,06 0,808
710 500 333 6,54 0,702
710 560 251 5,84 0,562
710 630 155 4,90 0,378
800 315 700 10,04 1,342
800 355 650 9,86 1,294
800 400 594 9,69 1,230
800 450 526 9,22 1,136
800 500 457 8,69 1,030
800 560 375 7,99 0,890
800 630 279 7,06 0,704
800 710 174 6,13 0,476
900 400 750 12,43 3,320
900 450 675 11,96 1,562
900 500 594 11,26 1,432
900 560 512 10,56 1,284
900 630 416 9,57 1,106
900 710 311 8,69 0,878
900 800 187 7,18 0,578
1000 500 1,0 732 19,82 1,882
1000 560 649 18,76 1,738
1000 630 553 17,44 1,554
1000 710 448 16,13 1,326
1000 800 325 14,00 1,028
1000 900 187 11,22 0,646
1250 630 897 29,73 2,860
1250 710 792 28,42 2,652
1250 800 668 26,29 2,350
1250 900 531 23,51 1,970
1250 1000 393 20,31 1,542








Калькулятор перехода для изготовления листового металла

Калькулятор перехода

используется для создания маркировки развертки или маркировки схемы изготовления для перехода от прямоугольного к круглому или от квадратного к круглому, от круглого к прямоугольному или от круглого к квадратному, перехода от пирамиды, от усеченной пирамиды .

Калькулятор перехода очень полезен при изготовлении листового металла, производстве технологического оборудования и других видов производства оборудования, где используются переходные формы.

Термины, используемые в калькуляторе переходов

Диаметр круглого сечения (D)

Диаметр круглого сечения (D) измеряет диаметр круглого сечения при переходе от квадратного к круглому или от круглого к квадратному. В этом калькуляторе он обозначается буквой D. Вы можете обратиться к стандартному справочному входному изображению, показанному в этом калькуляторе. Этот диаметр зависит от того, как вы хотите создать макет, если вы хотите отметить макет на плоской пластине, вы можете использовать средний диаметр в качестве диаметра в этом калькуляторе для максимальной точности или вы можете использовать внутренний диаметр или внешний диаметр, если вы хотите напрямую отметить макет внутри или снаружи форм перехода соответственно. Вы можете использовать любые размерные единицы, такие как дюймы или мм, в соответствии с вашими предпочтениями. если вы используете дюймы в качестве единиц для ваших входных значений, пожалуйста, обратитесь к таблице десятичных дробей, чтобы ввести правильные входные значения.

Длина (L)

Длина (L) измеряется по длинной стороне квадратного или прямоугольного сечения переходных форм. В этом калькуляторе он обозначается буквой L. Вы можете обратиться к стандартному входному изображению, показанному в этом калькуляторе, для лучшего понимания. Мы рекомендуем вам использовать среднюю длину для максимальной точности этого результата. но вы также можете использовать внутреннее или внешнее измерение в соответствии с вашими требованиями. Если вы изготавливаете эту форму из маркировки плоской пластины, используйте среднюю длину или, если вы непосредственно наносите эту разметку на фактическую форму, используйте внешний размер длины. Вы можете использовать любые единицы измерения, такие как дюймы или мм, в соответствии с вашими предпочтениями. если вы используете дюймы в качестве единиц для ваших входных значений, пожалуйста, обратитесь к таблице десятичных дробей, чтобы ввести правильные входные значения.

Ширина (W)

Ширина (W) измеряется по широкой стороне квадратного или прямоугольного сечения переходных форм. В этом калькуляторе он обозначается буквой W. Вы можете обратиться к стандартному входному изображению, показанному в этом калькуляторе, для лучшего понимания. Мы рекомендуем вам использовать среднюю ширину для максимальной точности этого результата. но вы также можете использовать внутреннее или внешнее измерение в соответствии с вашими требованиями. Если вы изготавливаете эту форму из маркировки плоской пластины, используйте среднюю ширину или, если вы непосредственно отмечаете этот макет на фактической форме, используйте внешний размер ширины. Вы можете использовать любые единицы измерения, такие как дюймы или мм, в соответствии с вашими предпочтениями. если вы используете дюймы в качестве единиц для ваших входных значений, пожалуйста, обратитесь к таблице десятичных дробей, чтобы ввести правильные входные значения.

Высота (H)

Высота (H) измеряется на максимальной высоте фигур перехода. В этом калькуляторе он обозначается буквой h. Вы можете обратиться к стандартному входному изображению, показанному в этом калькуляторе, для лучшего понимания. Высота этого сечения измеряется по плоскости верхней стороны и плоскости нижней стороны. если вы используете дюймы в качестве единиц для ваших входных значений, пожалуйста, обратитесь к таблице десятичных дробей, чтобы ввести правильные входные значения.

Наклонная высота (S)

Наклонная высота (S) измеряется вдоль наклонной стороны пирамиды. В этом калькуляторе он обозначается буквой S. Вы можете сослаться на стандартное входное изображение или выходное изображение, показанное в этом калькуляторе, для лучшего понимания. если вы используете дюймы в качестве единиц измерения для входных значений, обратитесь к таблице десятичных дробей.

Количество линий проявки (N)

Количество линий проявки — очень важное поле ввода в этом калькуляторе. Это нет. равных разделительных линий для разметки развертки. Этот ввод требуется при компоновке фигур перехода от квадратного к круглому или от круглого к квадратному. Количество линий развертки играет очень важную роль в точности макета, поэтому для выбора оптимального количества линий развертки не требуется. Мы всегда рекомендуем пользователям указывать это значение, кратное четырем, например 12, 24, 36, 48, 72, 9.6 и т. д. В это поле можно ввести любое четное число или можно напрямую выбрать количество линий проявки, нажимая кнопки в этом разделе. Точность компоновки развертки зависит от нет. линий развития его точность увеличивается, если увеличения нет. строк разработки, но требует больше времени для разметки макета. так что оптимально нет. линий разработки следует выбирать таким образом, чтобы можно было достичь максимальной точности при меньших затратах времени.

Длина дуги (C)

Длина дуги (C) — длина дуги окружности переходных фигур. В этом калькуляторе он обозначается буквой C. Рассчитывается нашим калькулятором разметки развертки развертки. Эти размеры необходимы при разметке схемы перехода на плоской пластине. Вы можете обратиться к стандартному выходному изображению, показанному в этом калькуляторе, для лучшего понимания. если вы используете дюймы в качестве единиц измерения для входных значений, см. десятичную дробную таблицу

Длина соединения (J)

Длина соединения (J) — это длина стороны соединения этих переходных форм. В этом калькуляторе он обозначается буквой J. Рассчитывается нашим калькулятором разметки развертки развертки. Эти размеры необходимы при разметке схемы перехода на плоской пластине. Вы можете обратиться к стандартному выходному изображению, показанному в этом калькуляторе, для лучшего понимания. если вы используете дюймы в качестве единиц измерения для входных значений, обратитесь к таблице десятичных дробей.

Линии разметки проявки

Линии разметки проявки, созданные этим калькулятором, полезны для разметки макета изготовления. Это показано в этом калькуляторе, обозначая L1, L2, L3 . …. Ln и т. Д. При переходе от квадрата к округлению или переходу от округления к квадрату или S1, S2 при переходах пирамиды.

Типы форм перехода Развертка, доступная с помощью Калькулятора перехода

В этом Калькуляторе перехода у нас есть следующие типы форм перехода Компоновка изготовления Доступны варианты развертки.

  1. Переходы от прямоугольного к круглому или от квадратного к круглому
  2. Переходы от круглого к прямоугольному или от круглого к квадратному
  3. Пирамидальные переходы
  4. Переходы в виде усеченной пирамиды

Как использовать этот калькулятор перехода

  1. Сначала перейдите к калькулятору перехода и выберите параметр «Тип перехода» на панели выбора.
  2. После выбора типов переходов вы должны обратиться к стандартному входному изображению этих типов переходов и составить список размеров, необходимых в этом калькуляторе, и держать эти размеры под рукой.
  3. Выберите входные размеры Stanarad Units на панели выбора единиц измерения. если вы используете дюймы в качестве размеров, пожалуйста, обратитесь к примечанию ниже выбора ввода, чтобы ознакомиться с таблицей выбора десятичного коэффициента.
  4. Введите все необходимые размеры в заданные поля ввода в соответствии с выбранной вами единицей измерения. Все размеры необходимо заполнить, прежде чем двигаться дальше.
  5. После заполнения входных размеров Выберите «Количество линий развертки» в соответствии с требованиями к компоновке развертки. можно ввести любой даже нет. линий разработки или вы можете напрямую выбрать стандартные линии разработки из верхней панели выбора. мы рекомендуем пользователю ввести нет. размерной линии, кратной четырем.
  6. после заполнения всех данных поля ввода нажмите кнопку расчета, чтобы сгенерировать вывод развертки выбранных вами типов перехода.
  7. Если вы оставили какое-либо поле ввода пустым, оно покажет вам уведомление об ошибке, поэтому, если вы получаете это уведомление, проверьте все свои пустые поля и введите правильные данные для получения результатов.
  8. Перейдите ниже, чтобы рассчитать кнопку, чтобы увидеть сгенерированные размеры маркировки компоновки развертки для изготовления.
  9. Обратитесь к выходному изображению, чтобы понять значения размеров маркировки для точной маркировки макета.
  10. С помощью этих Данных вы можете маркировать непосредственно на листе или пластине вашего изготовления для дальнейшей обработки производственных работ.

, если вы хотите узнать о методе маркировки производственной схемы соединения трубных отводов, нажмите здесь, чтобы загрузить нашу электронную книгу «Мастер разработки производственной схемы». В этой книге все как геометрические, так и численные методы изготовления компоновок всех типов соединений патрубков.

Зачем использовать этот калькулятор перехода

  1. Калькулятор переходов полезен для создания макета развертки или макета изготовления всех типов переходных форм, таких как переходы от прямоугольного к круглому, от квадратного к круглому, от круглого к прямоугольному, от круглого к квадратному, от пирамиды и усеченной пирамиды.
    2. Калькулятор переходов
  2. обеспечивает полное решение для маркировки макета изготовления переходов.
  3. С помощью этого калькулятора вы можете снизить стоимость материалов.
  4. Вы можете сэкономить время на процессе компоновки изготовления.
  5. Простой и быстрый способ компоновки переходов развертки.

Область применения Калькулятора перехода

Калькулятор перехода полезен для производства листового металла, производства воздуховодов, производства изоляции, производства технологического оборудования, производства сосудов под давлением, производства трубопроводов, производства тяжелого оборудования или любой аналогичной отрасли

Нажмите здесь, чтобы загрузить приложение для Android-устройства.

Нажмите здесь, чтобы загрузить приложение для устройства Apple.

Если вы ищете различные другие полезные приложения для изготовления для вашей повседневной деятельности по изготовлению, нажмите здесь

Если вы хотите расширить свои знания, обучаясь у нас, вы можете присоединиться к нашим различным видеокурсам в области изготовления Нажмите здесь, чтобы узнать подробнее о наших курсах

Переходник для конических воздуховодов ОВКВ – оцинкованная сталь

Рейтинг 5,00 из 5 на основе 13 оценок клиентов

(13 отзывов покупателей)

12,02 $ – 53,10 $

  • Качественная конструкция из прочной оцинкованной стали 26 калибра
  • Предназначен для уменьшения диаметра канала принудительной вентиляции в коротком переходе
  • Благодаря постепенному уменьшению размера воздуховода конический переходник поддерживает скорость потока в кубических футах в минуту и ​​максимально увеличивает поток воздуха
  • Доступны размеры от 4 x 3 дюйма до 24 x 22 дюйма
Размеры Выберите вариант4×3 дюйма5×3 дюйма5×4 дюйма6×3 дюйма6×4 дюйма6×5 дюйма7×3 дюйма7×4 дюйма7×5 дюйма7×6 дюйма8×3 дюйма8×4 дюйма8×5 дюйма8×6 дюйма8×7 дюйма9×6 дюйма9×7 дюйма9×8 дюйма20×6 дюйма20×7 дюйма20×8 дюйма20×9 дюйма2×9 дюйма2×87 дюйма222×6 дюйма 10 дюймов24×8 дюймов24×9 дюймов24×10 дюймов24×12 дюймов26×10 дюймов26×12 дюймов26×14 дюймов28×12 дюймов28×14 дюймов28×16 дюймов30×14 дюймов30×16 дюймов30×18 дюймов32×14 дюймов32×16 дюймов32×18 дюймов32x4x20 дюймов334×16 дюймов34×16 дюймов 22 дюймОчистить

 Сравнить

Добавить к цитате

  • Описание
  • Скачать
    PDF
  • Спецификация
    Лист
  • вопросы и ответы
  • Отзывы
  • Описание
  • Скачать PDF
  • Спецификация
  • вопросы и ответы
  • Отзывы

Описание

Конический переходник FAMCO TR предназначен для уменьшения размера воздуховода принудительной подачи воздуха на коротком переходе. Постепенно уменьшая размер воздуховода, конический переходник поддерживает скорость потока в кубических футах в минуту и ​​максимизирует поток воздуха. Качественная конструкция из прочной оцинкованной стали 26 калибра. Конический переходник FAMCO TR выпускается в диапазоне размеров от 4 дюймов x 3 дюйма до 24 дюймов x 22 дюймов. Конический переходник FAMCO TR производится компанией FAMCO в США и поставляется с годовой гарантией от дефектов продукта и качества изготовления. Если у вас есть какие-либо вопросы об этом продукте, обратитесь к часто задаваемым вопросам выше или свяжитесь с нами. Загрузить спецификации продукта в формате .PDF


Скачать PDF

Спецификация

Печать спецификации

Вопросы и ответы клиентов

    Подойдет ли 4-дюймовый конец переходника с 4 на 3 дюйма к 4-дюймовому выпускному отверстию из ПВХ на вытяжном вентиляторе в ванной?

  1. Вопрос Подойдет ли 4-дюймовый конец переходника с 4 на 3 дюйма на 4-дюймовую розетку из ПВХ в ванной, например?. …. Подробнее ответить сейчас

    Вопрос задан 30 мая 2021 г., 19:18

    A

    У нас номинальный размер 4 дюйма, поэтому вам может понадобиться обжимной инструмент, чтобы соединить его с воздуховодом.

    2. привет, какова высота 12-дюймового кольца и высота 18-дюймового кольца, и общая высота?

  2. Вопрос привет, какова высота 12-дюймового кольца и высота 18-дюймового кольца, и общая высота? ответь сейчас

    Вопрос задан 31 марта 2021 г. 16:21

    А

    оба конца будут 1-7/8″ – общая высота с конической секцией на этом коническом переходнике 18×12″ будет 6-3/4″

    3. Каков размер 7-дюймового круга, это точно 7 дюймов или чуть меньше? Я хочу уменьшить 7-дюймовые воздуховоды до 6, но не уверен, как этот подойдет. было бы здорово, если бы вы могли посоветовать.

  3. Вопрос Каков размер 7-дюймового круга, это точно 7 дюймов или чуть меньше? Я ищу, чтобы уменьшить 7 я.
