Расчет площади воздуховодов | AboutDC.ru

Расчет площади воздуховодов выполняется при подготовке спецификации, а также на производстве для понимания, сколько сырья потребуется для изготовления проектного количества воздуховодов.

Корзина запчасти для иномарок texkom.ru.

Содержание статьи:

  • Расчет площади воздуховодов онлайн
  • Формула расчёта площади воздуховодов
  • Расчет площади круглого воздуховода
  • Расчет площади прямоугольного воздуховода

Эта задача может звучать следующим образом:

  • расчет площади воздуховодов
  • узнать площадь воздуховода
  • расчет м2 воздуховодов

Расчет площади воздуховодов онлайн

Расчет выполняется отдельно для круглых и прямоугольных воздуховодов. Исходными данными являются:

  • Длина воздуховода
  • Диаметр круглого или стороны сечения прямоугольного воздуховода.

Представленный выше калькулятор позволяет быстро рассчитать площадь любого воздуховода онлайн. Вычисления производятся на основе введенных значений и не предусматривают запаса. Чтобы не ошибиться при изготовлении воздуховодов, рекомендуем полученную площадь увеличить на 10-20%.

Формула расчёта площади воздуховодов

Площадь воздуховодов определяется путём перемножения периметра сечения воздуховода на длину воздуховода:

  • S = П·L, где П и L — соответственно, периметр и длина воздуховода в метрах.

Важно помнить о размерности величин в формуле, приведённой выше. Обычно сечение воздуховода задаётся в миллиметрах (например, диаметр 250 или сечение 500×250), а длина — в метрах (например, 5 метров). Но в формулу необходимо подставлять все величины, выраженные в метрах. Причем, предварительно следует вычислить длину периметра сечения воздуховода.

Для упрощения задачи по расчету площади воздуховодов применяют готовые формулы для круглых и прямоугольных воздуховодов.

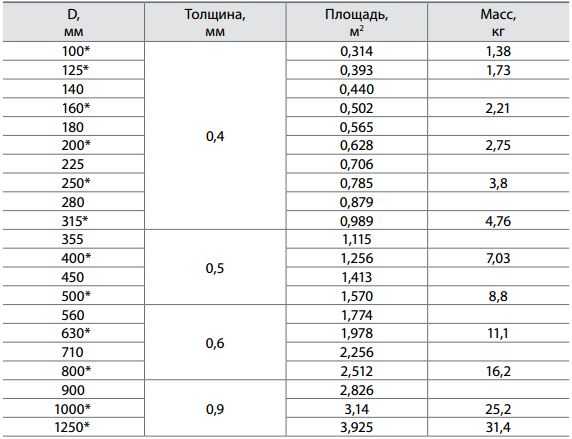

Расчет площади круглого воздуховода

Расчет площади круглого воздуховода выполняется по формуле:

  • S = π·D·L, где D и L — диаметр и длина воздуховода в метрах.

Например, воздуховод диаметром 250 мм и длиной 5 метров будет иметь следующую площадь:

  • S = π·(250/1000)·5 ≈ 4 м2 — это и есть м2 воздуховода (метраж/квадратура).

Расчет площади прямоугольного воздуховода

Расчет площади прямоугольного воздуховода выполняется по формуле:

  • S = 2·(A+B)·L, где A и B — длины сторон воздуховода (в метрах), а L — длина воздуховода в метрах.

Например, воздуховод диаметром сечением 500×300 (то есть со сторонами 0,5м и 0,3м) и длиной 10 метров будет иметь следующую площадь:

  • S = 2·(0,5+0,3)·10 = 16 м2.

Онлайн расчёт воздуховодов

1. Расчёт ПРЯМЫХ УЧАСТКОВ прямоугольных воздуховодов

Высота, А (мм)

Ширина, В (мм)

Длина участка, L (м)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

2. Расчёт ПРЯМЫХ УЧАСТКОВ круглых воздуховодов

Диаметр воздуховода, D (мм)

Длина участка, L (м)

Толщина металла, t (мм)0,40,50,550,6

0,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

3. Расчёт ОТВОДА для прямоугольных воздуховодов

Высота, А (мм)

Ширина, B (мм)

Угол поворота, α (°)904530

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м. кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

4. Расчёт ОТВОДА для круглого воздуховода

Диаметр воздуховода, D (мм)

Угол поворота, α (°)904530

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

5. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для прямоугольного воздуховода

Высота начальная, А (мм)

Ширина начальная, B (мм)

Высота конечная, a (мм)

Ширина конечная, b (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

6. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для круглого воздуховода

Диаметр начальный, D (мм)

Диаметр конечный, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

7. Расчёт ПЕРЕХОДА с круглого на прямоугольное сечение

Высота начальная, А (мм)

Ширина начальная, B (мм)

Диаметр конечный, D (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШина-ФланецРейка-НиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

8.

Расчёт ТРОЙНИКА для прямоугольного воздуховода

Высота главного воздуховода, А (мм)

Ширина главного воздуховода, B (мм)

Высота врезки, a (мм)

Ширина врезки, b (мм)

Угол врезки, α (°)9045

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

9. Расчёт ТРОЙНИКА для круглого воздуховода

Диаметр главного воздуховода, D (мм)

Диаметр врезки, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

Online HVAC Duct Calculations

Вы когда-нибудь хотели быстро проанализировать или устранить неполадки в части вашей технологической вентиляции или системы HVAC, но у вас не было специального компьютерного приложения или технического руководства для этого? Что ж, новое бесплатное онлайн-приложение может помочь вам эффективно анализировать эти проблемы без огромных усилий и участия экспертов.

Это новое приложение «Он-лайн расчет потерь на трение в воздуховодах и расчет скорости давления» выполняет простой анализ падения давления в одиночных линиях воздуховодов в вентиляционных системах. Этот простой и удобный инструмент позволяет пользователю быстро проверять существующие системы или тестировать их модификации, используя только веб-браузер.

Чтобы использовать это приложение, пользователь просто вводит конфигурацию воздуховода в форму, доступ к которой осуществляется через веб-страницу. Пользователю предлагается ввести следующие обязательные данные:

1. Условия воздуховода и потока (размер, скорость потока, свойства и т. д.)
2. Конфигурация входа воздуховодов (вытяжки и концы воздуховодов)
3. Отводы (как круглые, так и прямоугольные)
4. Фильтр(ы) / воздухоочиститель(и) / Разное оборудование
5. Конфигурация выхода протока (ветви, сужения и расширения)

Затем одним щелчком мыши приложение рассчитывает падение давления и скоростное давление в дюймах водяного столба для этой секции системы.

Этот расчет падения давления включает потери в прямом участке воздуховода, а также дополнительные потери, связанные с отводами, оборудованием и входными и выходными конфигурациями системы. Пользователи могут запускать этот анализ прямоугольных или круглых воздуховодов, а поддержка плоских овальных воздуховодов будет добавлена ​​в ближайшее время. Приложение совместимо с наиболее типичными конфигурациями отводов воздуховодов, фитингов и колпаков, а также позволяет вручную вводить потери давления для такого оборудования, как фильтры. Интерактивный характер этого веб-приложения также позволяет пользователю получать доступ к изображениям различных фитингов, колен и колпаков, проанализированных в расчетах, чтобы можно было сделать правильный выбор для анализа.

Хотя это приложение может одновременно работать только с одним воздуховодом одного размера, его можно применять к более сложным системам, разделяя их на секции и анализируя каждую секцию по отдельности.

Газы, отличные от воздуха, также могут быть размещены. Любой газ, работающий в условиях, приближенных к идеальным, может быть адекватно проанализирован при условии, что введены надлежащие свойства газа (молекулярная масса, вязкость и удельная теплоемкость). Эта способность работать с невоздушными системами делает это приложение особенно полезным в процессах потока низкого давления, таких как скрубберы и другие промышленные системы вентиляции газа.

Также доступны интерактивные ссылки «Как сделать» и «Технические справочники», которые позволяют пользователю глубже изучить, как выполняются эти расчеты, и получить дополнительные пояснения по использованию программы.

Чтобы дополнить эти расчеты воздуховодов, предоставляется ссылка на страницу, содержащую расчеты «закона веера». Используя информацию, полученную в результате анализа потерь на трение и страницы «Законы вентиляторов», пользователь может затем получить доступ к листу технических данных вентилятора, подходящему для печати или прямого электронного представления поставщикам для котировок.

Детальное проектирование систем ОВКВ и технологической вентиляции по-прежнему требует навыков опытного специалиста. Кроме того, это приложение не соответствует функциональным возможностям и возможностям проверенных в отрасли программ проектирования воздуховодов, которые могут легко работать с многомагистральными системами. Но для случайного пользователя, инженера-установщика, работающего на предельных сроках, или даже специалиста по проектированию вентиляции «Расчет потерь на трение в воздуховоде и скорости и давления в режиме реального времени» может оказаться полезным ресурсом для выполнения быстрых и простых расчетов, когда это необходимо.

Приложения «Онлайн-потери на трение в воздуховодах и расчет скорости и давления», «Законы вентиляторов» и «Технические данные вентиляторов» написаны на JavaScript, поэтому к ним можно получить доступ только с помощью браузера. Их можно найти на сайте www.freecalc.com, нажав кнопку «Вентиляторы и ОВКВ».

Джон Коссик — инженер-технолог компании Beacon Engineers Inc. , Сиэтл.

Для получения дополнительной информации: Джон Коссик, Beacon Engineers, 18940 Northeast 150th Street, Woodinville, WA 9.8072. Тел.: 425-742-9653. Факс: 425-883-2171. Электронная почта: [email protected].
