Расчет скорости воздуха в воздуховоде
| Расход воздуха | L | м3/ч | |
|---|---|---|---|
| Скорость воздуха * Скорости в данном диапазоне будут подсвечены |
v1 | м/с | |
| v2 | м/с |
* Сопротивление воздуховода можно посмотреть кликнув по выбранной скорости в таблице
Расчет расхода от скорости L=f(v)
Скорость воздуха в воздуховоде круглого сечения
| Ø, мм | Ø100 | Ø125 | Ø200 | Ø250 | Ø280 | Ø315 | Ø355 | Ø400 | Ø450 | Ø500 | Ø560 | Ø630 | Ø710 | Ø800 | Ø900 | Ø1000 | Ø1120 | Ø1250 | Ø1400 | Ø1600 | Ø1800 | Ø2000 | |
| v, м/с |
Скорость воздуха в воздуховоде прямоугольного сечения
| Параметр | Усл. обозн. |
Значение | Ед. изм. |
|---|---|---|---|
| Расход воздуха | L | м3/ч | |
| Сечение воздуховода | D | мм | |
| Скорость воздуха | v | м/с | |
| Сопротивление воздуховода | ΔP | Па/м |
| Параметр | Усл. обозн. |
Значение | Ед. изм. |
|---|---|---|---|
| Расход воздуха | L | м3/ч | |
| Сечение воздуховода | AxB | мм | |
| Скорость воздуха | v | м/с | |
| Сопротивление воздуховода | ΔP | Па/м |
Подбор воздуховодов TEXAIR
Подбор формы воздуховодов
Текстильные воздуховоды могут быть различных геометрических форм, таких как круг, полукруг, сегмент, а также треугольного или прямоугольного сечения.
Это позволяет применять их в различных помещениях, т.к. благодаря своей форме, воздуховоды могут быть адаптированы к любым требованиям заказчика.
Круг | Прямоугольник | |
Полукруг | Сегмент | Четверть |
- Воздуховоды круглой формы применяются, когда нет ограничений по высоте подвеса от уровня пола/потолка. Диаметр воздуховода в таком случае будет минимально возможным для данного расхода воздуха.
- Воздуховоды полукруглой формы применяются как правило в помещениях с низкими потолками. В этом случае мы можем увеличить расстояние от воздуховода до рабочей зоны, что положительно скажется на распределении воздуха. Так же в этом случае возможно применение воздуховодов в форме сегмента.
- Воздуховоды в форме четверти круга найдут свое применение в офисах, конференц-залах, в производственных и других помещениях, где вентиляция по различным причинам не может располагаться в центральной части помещения, а должна располагаться вдоль стен.
- Воздуховоды прямоугольной формы обычно применяются для вытяжки. Их форма поддерживается каркасом из алюминиевого профиля.
Габаритные размеры
Диаметр воздуховодов, производимых TEXAIR колеблется в пределах 160-2000 мм. Этого, как правило достаточно, чтобы распределить поток воздуха от 200 до 70 000 м³/ч.
Интервал диаметров обычно соответствует шагу диаметров оцинкованных воздуховодов, для удобства расчетов и замены металлических воздуховодов на текстильные. Также присоединительные и другие части текстильных воздуховодов полностью совместимы с металлическими фасонными элементами.
Длина отдельных воздухораспределительных участков может достигать до двухсот метров, и зависит от таких параметров, как материал воздуховода, расход и давление воздуха.
Воздуховод делится на участки, которые соединяются между собой с помощью молний, согласно проекту.
Фасонные элементы
По гибкости установки текстильные воздуховоды ничем не уступают металлическим. TEXAIR производит весь спектр фасонных изделий, необходимых для устройства трассы любой конфигурации.
Присоединение со стабилизатором потока | Переход |
Поворот | Выходной / входной адаптер |
Заглушка | Тройник |
Выбор материала
Для подбора материала воздуховода необходимо иметь данные о назначении системы (отопление, вентиляция, кондиционирование), температуру подаваемого воздуха, тип помещения, а также наличие специальных требований (высокая температура, влажность, чистое помещение, агрессивная среда и др.
Технические специалисты TEXAIR помогут подобрать необходимый вариант материала для производства воздуховода с учетом индивидуальных требований заказчика.
Виды и свойства материалов
| Ткань | Состав ткани | Воздухопроницаемость | Количество цветов | Вес ткани | Огнестойкость | Водостойкость |
| TEX-Sti | Полиэстер 100% + внутреннее покрытие полиуретан | Нет | 11 | 230 г/м² | >2000 мм | |
| TEX-Stp | Полиэстер 100% | Да | 11 | 230 г/м² | >2000 мм | |
| TEX-StiF | Полиэстер 100% + внутреннее покрытие полиуретан | Нет | 1 | 290 г/м² | >2000 мм | |
| TEX-StpF | Полиэстер 100% | Да | 1 | 280 г/м² | Да | |
| TEX-Lti | Полиамид/полиэстер 100% + внутреннее покрытие полиуретан | Нет | 11 | 105 г/м² | >1000 мм | |
| TEX-Ltp | Полиамид/полиэстер 100% | Да | 11 | 105 г/м2 | ||
| TEX-StAb | Полиэстер 100% | Нет | 1 | 230 г/м² | >2000 мм | |
| TEX-Fsi | Стекловолокно 100% + двусторонее покрытие силикон | Нет | 2 | 570 г/м² | Да | >3000 мм |
| TEX-Fpu | Стекловолокно +двустороннее покрытие полиуретан | Нет | 2 | 510 г/м² | Да | >3000 мм |
- TEX-Sti (TEXAIR Standard Impermeable) воздухонепроницаемый полиэстер 100%
- TEX-Stp (TEXAIR Standard Permeable): воздухопроницаемый полиэстер 100%
- TEX-StiF (TEXAIR Standard Impermeable Fireproof): огнестойкий воздухонепроницаемый полиэстер 100%
- TEX-StpF (Standard Permeable Fireproof): огнестойкий воздухопроницаемый полиэстер 100%
- TEX-Lti (TEXAIR light Impermeable): облегчённый воздухонепроницаемый полиэстер 100%
- TEX-Ltp (Light Permeable): облегчённый воздухопроницаемый полиэстер 100%
- TEX-Lti-RS (Light Impermeable Rip-Stop): сверхлёгкий армированный воздухонепроницаемый полиэстер 100%
- TEX-Fsi (TEXAIR Fiber Silicone): огнестойкое cтекловолокно с двухсторонним силиконовым покрытием
- TEX-Fpu (TEXAIR Fiber Polyurethane): огнестойкое cтекловолокно с двухсторонним полиуретановым покрытием
Выбор цвета воздуховода
Ткани «TEX-Sti» и «TEX-Lti» являются наиболее востребованными и подходят для использования в большинстве помещений.
Они доступны к заказу в 11-ти стандартных цветовых решениях, а также в индивидуальном исполнении по запросу.
Ткани со специальными свойствами доступны в ограниченной цветовой гамме.
Бежевый
Желтый
Оранжевый
Черный
Красный
Светло серый
Зеленый
Темно серый
Голубой
Цвет по запросу*
Типы тканей по категориям помещений
| Типы тканей | Tex-Lti | Tex-Sti | Tex-Stp | Tex-StAb | Tex-Fpu | Tex-Fsi |
| Пищевая промышленность | + | + | + | + | ||
| Производство | + | + | + | + | + | |
| Логистика / Склады | + | + | + | |||
| Торговые центры | + | + | + | |||
| Общественные здания | + | + | + | + | + | |
| Чистые помещения | + | + | ||||
| Спортивные сооружения | + | + | + | + | ||
| Животноводство / птицеводство | + | + | + | + | ||
| Бассейны | + | + |
Химическая стойкость материалов воздуховодов TEXAIR
| Химическое вещество | Материал воздуховода | Материал покрытия | ||
| Полиэфир (полиэстер) | Полиамид | Полиуретан (PUR) | Силикон (VMQ) | |
| Ацетон | — | * | — | * |
| Муравьиная кислота | 10% | — | / | * |
| Аммиак | — | 20% | / | + |
| Бензин | + | + | + | + |
| Бензол | + | — | + | — |
| Тормозная жидкость | + | 60ºС | / | + |
| Бутан | / | + | / | — |
| Бутиловый спирт | + | + | / | — |
| Хлорид кальция | + | + | / | / |
| Хлорбензол | + | * | — | — |
| Дизельное масло | + | / | + | * |
| Уксусная кислота | 40% | — | / | — |
| Формальдегид | 30% | + | / | + |
| Фреон 113 | + | / | / | / |
| Фруктовый сок | + | + | + | + |
| Глицерин | + | + | + | + |
| Мазут | + | + | + | * |
| Гидравлическое масло | + | + | / | * |
| Щелочь калия | — | — | / | / |
| Хлорид калия | + | + | + | + |
| Гидроксид калия | — | / | — | * |
| Льняное масло | + | + | + | * |
| Метанол | — | * | / | + |
| Дихлорметан | — | — | — | — |
| Молочная кислота | + | 10% | / | / |
| Минеральные масла | + | + | + | + |
| Моторные масла | + | + | + | + |
| Карбонат натрия | + | + | / | / |
| Хлорид натрия | + | 10% | + | + |
| Гидроксид натрия | — | / | — | * |
| Щелочь натрона | 40% | 10% | / | — |
| Азотная кислота | 10% | — | — | — |
| Соляная кислота | + | — | — | / |
| Смазочное масло | + | + | + | + |
| Сероуглерод | — | * | / | — |
| Серная кислота | 70% | — | / | 25% |
| Мыльный раствор | + | + | * | + |
| Средство для промывки | / | / | * | + |
| Скипидар | + | + | / | — |
| Тетрахлорметан | + | * | — | — |
| Толуол Toluene | + | + | — | — |
| Трихлорэтилен | — | — | — | — |
| Вода (любая) | + | + | + | + |
| Винная кислота | + | + | + | + |
| Диметилбензол | + | + | — | — |
| Сульфат цинка | + | / | / | + |
| Лимонная кислота | + | 10% | / | + |
+ устойчив в любой концентрации
% устойчив в максимальной % концентрации
°C устойчив максимум до температуры
* условно устойчив
— не устойчив
/ нет данных
Правило выбора воздуховода ОВКВ
Блок ОВКВ, установленный в вашем доме, отвечает за его обогрев и охлаждение в соответствии с погодными условиями.
Сам по себе агрегат не определяет, насколько эффективно он будет работать. Есть много других факторов, которые играют роль в принятии такого решения. Одним из таких решающих факторов является размер воздуховода. Вы удивлены, услышав это? Но это правда. Вам должно быть интересно, как может быть важен размер воздуховода, ведь он просто выталкивает воздух? Кроме того, каков правильный размер воздуховода и существует ли практическое правило определения размера воздуховода ОВКВ? Что ж, цель этой статьи — ответить на эти вопросы и помочь вам понять важность воздуховодов.
Воздуховоды переменного тока
Воздуховоды — это каналы или проходы, которые используются в системах отопления, вентиляции и кондиционирования воздуха (ОВКВ) для подачи свежего воздуха и удаления спертого воздуха. Блок HVAC заполняет приточный нагнетательный отсек либо охлажденным, либо нагретым воздухом по желанию. Он направляется через воздуховод системы. Когда свежий воздух входит в комнату, он выталкивает уже присутствующий воздух из комнаты в еще один набор воздуховодов.
Эти воздуховоды затем доставляют застоявшийся воздух в возвратную камеру.
Практические правила выбора воздуховодов ОВКВ
Много раз ваш подрядчик AC хотел бы определить размер вашего переменного тока, используя эмпирическое правило. Поскольку вы не знаете, что это такое, вы должны быть ошеломлены. Проще говоря, эмпирическое правило гласит: на каждые 500 квадратных футов кондиционируемой площади устанавливайте кондиционер мощностью в одну тонну.
Почему размер воздуховода имеет значение?
Ясно одно: для эффективной работы системы ОВК необходимо иметь воздуховоды соответствующего размера. Но почему это так? Вот ответ на ваш вопрос. Небольшие воздуховоды заставляют вашу систему ОВКВ работать тяжелее, чтобы поддерживать в доме желаемую температуру. Если размер воздуховода большой, скорость воздуха снижается. Это означает, что вы не сможете почувствовать воздух, проходящий через вентиляционные отверстия.
Как рассчитать размер воздуховода
Вы уже прочитали выше об эмпирическом правиле определения размеров воздуховодов ОВКВ.
Теперь давайте посмотрим на все, что вам нужно знать, чтобы рассчитать наилучший размер воздуховода для вашего дома. Формула немного сложна и включает в себя следующие вещи:
1. Площадь вашего дома в квадратных футах.
2. Размер вашего кондиционера.
3. Скорость воздушного потока.
4. Потери на трение.
5. Статическое давление блока HVAC.
Чтобы рассчитать размер воздуховода, выполните следующие действия –
1. Посмотрите на свою печь, чтобы узнать, сколько БТЕ (британских тепловых единиц) она производит. Эта информация обычно указывается на плите печи. Разделите это число на 10 000.
2. Умножьте ответ на поток воздуха в кубических футах в минуту (CFM) вашей печи. Обычно 100 кубических футов в минуту производится в печи с естественной тягой, 130 кубических футов в минуту в печи с принудительной подачей и 150 кубических футов в минуту в конденсационной печи.

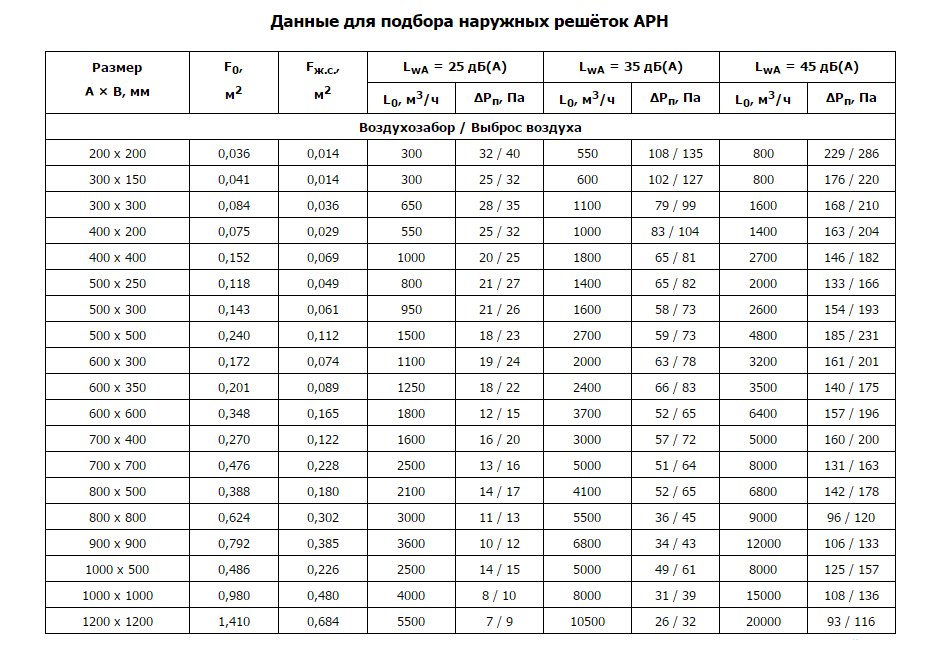

3. Разделите ответ, полученный на шаге 2, на 10. Вы получите показатель расхода воздуха, разрешенного блоком HVAC в вашем доме./5d36d27ca013770.ru.s.siteapi.org/img/cb166f08777956c2e454cf8d83bad9f9754759bb.png)
4. Теперь рассчитайте размер воздуховода, умножив длину на ширину. Например, если размер вентиляционного отверстия составляет 4 на 8 дюймов, общий объем CFM составляет 32 (4×8) на вентиляционное отверстие.
5. Теперь разделите CFM на вентиляцию на общее количество CFM для печи.
6. Рассчитайте площадь каждой комнаты в квадратных футах, умножив длину комнаты на ее ширину.
7. Наконец, разделите количество вентиляционных отверстий на общую площадь каждой комнаты в квадратных футах.
Этот расчет сбивает с толку, и мы это знаем. Лучше всего использовать онлайн-калькулятор для определения размера воздуховода для вашего дома. В идеале, каждая комната площадью 100 квадратных футов или меньше нуждается как минимум в одном вентиляционном отверстии и двух или трех вентиляционных отверстиях для комнаты большего размера.
Использование онлайн-калькулятора размера воздуховода
Даже профессионалы используют онлайн-калькуляторы или запрограммированные калькуляторы для расчета размера воздуховода.
Если вы также используете один, нет никакого вреда. Они просты в использовании и дают надежный результат. Тем не менее, профессионалов HVAC имеют в своем распоряжении более сложные инструменты, а значит, их расчеты более надежны и точны.
Наша рекомендация
Хорошо, что вы хотите спроектировать систему вентиляции и кондиционирования вашего дома. Тем не менее, мы настоятельно рекомендуем вам проконсультироваться с профессионалом, имеющим опыт в этом контексте, для проверки ваших расчетов. Это потому, что ошибка с вашей стороны может дорого обойтись как с точки зрения денег, так и усилий. Размер воздуховодов может кардинально изменить уровень комфорта в вашем доме. Он также определяет сумму, которую вы тратите на поддержание надлежащего охлаждения или обогрева вашего дома. Поскольку наибольший вклад в ваш счет за электроэнергию вносит ваш блок HVAC, вы хотите, чтобы ваши расчеты были правильными в первую очередь.
Заключение
Теперь, когда вы знаете, насколько важны воздуховоды для обеспечения комфорта в вашем доме и управления счетами за электроэнергию, вы понимаете, почему они должны иметь точные размеры.
Однако вы также знаете, что сам расчет сложен и основан на ряде других факторов. Облегчить вашу работу помогут профессионалы в области HVAC. Вам не нужно беспокоиться о расчете размера воздуховода. Просто попросите свою компанию HVAC прислать кого-нибудь, кто может сделать все необходимое и дать вам точный размер. Эти люди обучены работе и могут предоставить точные результаты с гораздо меньшими трудностями, чем вы. В штате Флорида,
Азтил АС
в вашем распоряжении, чтобы помочь вам в расчете размера воздуховода и других проблемах, связанных с вашим HVAC. AC — это ваш дом, это его сердце, и мы готовы позаботиться о вашем сердце вместо вас. Наша команда состоит из квалифицированных людей, хорошо знающих свое дело. Вы можете довериться нам, не задумываясь. Мы гарантируем ваше полное удовлетворение.
Часто задаваемые вопросы – Часто задаваемые вопросы
Как рассчитать размер воздуховода HVAC?
Есть 4 вещи, которые вам необходимо знать, чтобы рассчитать размер воздуховода HVAC для вашего дома:
1.
Площадь дома в квадратных футах.
2. Площадь каждой комнаты в доме.
3. CFM или кубических футов в минуту.
4. Коэффициент потерь на трение воздуховодов.
К сожалению, формула для расчета размера воздуховода непростая. Если у вас есть под рукой вышеуказанная информация, мы предлагаем воспользоваться онлайн-калькулятором размеров воздуховодов ОВКВ. В противном случае вам следует обратиться за помощью к профессиональному специалисту по системам вентиляции и кондиционирования.
Какой размер воздуховода мне нужен для комнаты 12×12?
Для помещения размером 12×12 футов подающего воздуховода размером 4×8 дюймов будет достаточно, поскольку он соответствует примерно 144 кубическим футам в минуту. Но имейте в виду, что это всего лишь «правило большого пальца», которое имеет тенденцию варьироваться от дома к дому и от системы ОВК к системе ОВК. Безопасность заключается в том, чтобы позволить подрядчику HVAC определить размеры воздуховодов. Таким образом, вы никогда не ошибетесь.
Какой размер воздуховода мне нужен для 3-тонного блока?
1 тонна охлаждения приблизительно равна 400 CFM.
Следовательно, воздушный поток 3-тонного теплового насоса составляет примерно 1200 CFM (400 x 3). Разделите CFM на 2, чтобы получить размер решетки фильтра, который в данном случае будет:
122/2 = 600 квадратных дюймов
Таким образом, общая площадь всех решеток должна быть равна минимум 600 квадратных дюймов для адекватного подача воздуха в систему.
Воздуховод какого размера следует использовать?
Размер воздуховодов в вашем доме зависит не только от размера жилого помещения. Также учитывается размер каждой отдельной комнаты. Поэтому, чтобы узнать размер воздуховода, вам необходимо знать площадь каждой комнаты в дополнение к площади всего дома.
Какие основные правила проектирования воздуховодов ОВКВ?
При проектировании воздуховодов не существует стандартного эмпирического правила. Тем не менее, есть несколько факторов, которые вы можете учитывать.
Это:
1. Старайтесь поддерживать соотношение высоты и ширины 1:4.
2. Если потолок в вашем доме низкий, высота воздуховода должна быть менее 250 мм.
3. При проектировании воздуховодов для решеток и диффузоров примите скорость равной 500 футов в минуту.
4. При проектировании основного воздуховода учитывайте коэффициент трения как 0,08 дюйма/100 футов.
Понимание роли воздуховодов в вашем доме
Воздуховоды в доме — это, по сути, трубы, которые соединяют систему HVAC с вентиляционными отверстиями по всему дому. Система HVAC втягивает воздух через впускное отверстие, а затем либо нагревает, либо охлаждает этот воздух. Затем система выталкивает охлажденный или нагретый воздух через воздуховоды и вентиляционные отверстия по всему дому, чтобы нагреть или охладить дом.
Некоторые люди сравнивают воздуховоды дома с легкими, так как через них проходит воздух. Но более точным будет представление о воздуховодах как о артериях дома. Пока наши артерии остаются чистыми и чистыми, наши тела получают необходимое питание, а наши органы функционируют так, как должны.
Но если наши артерии начинают загрязняться или забиваться, могут возникнуть всевозможные проблемы.
То же самое и с воздуховодами. Пока наши воздуховоды чистые и чистые, воздух, который циркулирует в наших домах, безопасен и полезен для здоровья. Но если наши воздуховоды загрязнятся или засорятся, токсины могут пройти через наши дома, и наша система HVAC может быть вынуждена работать усерднее, чем должна.
Нет ли в моей системе HVAC воздушных фильтров?
Устройства HVAC обычно имеют вставленные в них воздушные фильтры для очистки воздуха, всасываемого через впускное отверстие. Но со временем в самих воздуховодах может скапливаться грязь, пыль, пылевые клещи, споры плесени, пыльца и все прочее, что может витать в воздухе, все это легко проходит через вентиляционные отверстия по всему дому и оседает в помещении. воздуховоды, когда система не работает. Когда система включается и воздух нагнетается обратно по воздуховодам; именно тогда эти аллергены и токсины потенциально могут вернуться в циркуляцию по всему дому.
Должны ли домовладельцы беспокоиться о чистоте воздуховодов в новом доме?
При строительстве дома воздуховоды обычно монтируются в самом начале процесса, так как они проходят под полом и в стенах. Поскольку они устанавливаются так рано, в процессе строительства в них может скапливаться всевозможная грязь и пыль. Может накапливаться пыль от гипсокартона, а также цементная пыль, древесная стружка, изоляционная пыль, остатки напольных покрытий и остатки всех видов других отделочных работ. Строительная пыль и мусор также могут попасть в змеевики и двигатель агрегатов HVAC, что может привести к повреждению внутренней работы агрегата, а также впоследствии распространиться по воздуховодам. Вот почему так важно чистить воздуховоды, а также двигатель и змеевики в блоках ОВКВ, в только что построенном доме или в любом доме, который строился или реконструировался.
Могут ли грязь и пыль повредить систему вентиляции и кондиционирования?
Со временем количество грязи и пыли, которые могут накапливаться в воздуховодах, поразило бы большинство людей. Забитые воздуховоды могут со временем потерять до половины своей эффективности просто из-за скопления обычных ежедневных частиц пыли. Точно так же, как наши сердца должны работать усерднее и даже могут отключаться, если наши артерии забиваются, наши системы вентиляции и кондиционирования должны работать усерднее и могут отключаться, если их дыхательные пути забиты. Чем чище воздуховоды дома, тем эффективнее будет домашняя система отопления, вентиляции и кондиционирования воздуха, что в долгосрочной перспективе сэкономит деньги и будет лучше для окружающей среды. В конце концов, что может быть хуже для кошелька домовладельца и для общественной свалки, чем преждевременная замена печи или кондиционера?
Как часто нужно чистить воздуховоды?
Точно так же, как мы следим за тем, чтобы наши полы и поверхности мебели регулярно чистились, лучше всего регулярно проводить чистку воздуховодов. Частота очистки воздуховодов зависит от того, в какой среде находится дом. Дома в пустынных местах или на пляже, как правило, накапливают много пыли. Дома в городской среде могут накапливать смог и грязь с автомагистралей и дорог. Дома на даче или в лесу могут накапливать пыльцу и перхоть животных. Кроме того, весной и осенью в районах с комфортной температурой многие люди держат окна открытыми в течение длительного периода времени и не включают регулярно систему отопления, вентиляции и кондиционирования воздуха, что может привести к быстрому накоплению в воздухе аллергенов, таких как пыльца и перхоть домашних животных. воздуховоды.
В целом, EPA рекомендует чистить двигатель и катушки системы HVAC один раз в год. Некоторые люди, которые более склонны к аллергии, проводят чистку воздуховодов раз в год, в то же время они очищают двигатель и катушки на своем блоке HVAC. Большинство профессионалов рекомендуют чистить воздуховоды в большинстве домов каждые 3-5 лет, в зависимости от того, насколько загрязнена местная среда.
Почему выбирают систему отопления и кондиционирования Swan?
Мы являемся ведущим местным поставщиком услуг по очистке воздуховодов и ОВК не просто так.
