Расчет площади воздуховодов и фасонных изделий: инженерная помощь

Расчет площади воздуховодов и фасонных изделий необходимо производить перед монтажом вентиляционных коммуникаций. От достоверности вычислений будут зависеть эксплуатационные качества вентиляционной системы в целом. Для практического применения опытными мастерами используются две основные методики определения сечения: математические формулы и онлайн-приложения.

Содержание статьи

• Цель расчета
• Использование математических формул
• Очередность проектирования вентиляционной системы
• Определение сечения поверхности воздуховодов
• Общие требования

Цель расчета

Структура вентиляционного комплекса формируется из различных элементов. Для правильного подбора всех необходимых деталей потребуется вычислить их сечения, от которых будут зависеть значения приведенных характеристик:

• объёма и стремительности рециркулируемого воздуха;
• непроницаемости стыковки;
• шумового загрязнения в процессе функционирования вентиляционного комплекса;
• энергопотребления.

С помощью грамотно произведенных исчислений возможно выяснить приемлемую численность специальных трубопроводных изделий, применяемых в разветвленных местах, изгибах или переходах между двумя сегментами с разными диаметрами для создания вентиляционной системы в конкретной комнате. Это позволит сократить напрасные затраты на покупку деталей, которые в дальнейшем окажутся непригодными.

Использование математических формул

Производительность работы вентиляционной системы базируется на правильном подборе определенных деталей и технического оснащения. Отрицательное воздействие на микроклиматические условия может оказать перепроектирование помещения, если не воспользоваться инженерной помощью в расчете площади воздуховодов.

Цель расчета заключается в обеспечении необходимого соотношения замещения воздуха во всех помещениях в соответствии с их предназначением. Для принудительной и естественной фильтровентиляции необходимы индивидуальные инструкции, но содержащие совокупную ориентированность. В ходе установления противодействия воздушному потоку принимают во внимание геометрическую форму и вещество, из которого изготавливаются воздуховоды.

Также принимается в расчет их суммарная длина, кинематическая схема и присутствие разветвлений. Отдельным пунктом рассчитываются теплопотери для поддержания благоприятных микроклиматических условий и сокращения расходов на техническое обслуживание зданий в холодное время.

Для того чтобы рассчитать площадь воздуховодов, пользуются коэффициентами аэродинамических вычислений. Учитывая полученные величины, подбирают приемлемые габариты латерального сечения воздушного канала в зависимости от нормативной величины быстроты перемещения воздушной струи. Затем определяют пиковые потери давления в вентиляционной системе, ориентируясь на геометрическую форму, темп передвижения и характеристики модели вентиляционного канала.

Очередность проектирования вентиляционной системы

В первую очередь определяются расчетные показатели отдельных частей общего вентиляционного комплекса. Для ограничения участков используются тройники или технологические заслонки, потребление воздуха вдоль всех участков стабильное. Если участок имеет разветвления, то их величина потребления воздуха суммируется, а на участке устанавливают общее значение. На аксонометрическую схему наносят полученные показатели.

После этого выбирается магистральное направление вентиляционной или отопительной системы. Магистральный участок характеризуется самой высокой потребляемой величиной воздуха по сравнению со всеми выделенными участками на момент вычислений и является самым протяженным. В соответствии с нормативными документами нумерацию участков следует начинать с минимально загруженного и продолжать по нарастанию воздушных потоков.

Подбор параметров расчетного участка осуществляется в зависимости от рекомендованных нормативными требованиями скоростей в вентиляционном канале и в жалюзийной решетке. Чтобы эстетично оформить воздухоотводное отверстие, используют торцевую площадку для воздуховода.

По основной категории нормативных требований устанавливается стремительность воздушной струи для:

• центральных воздухопроводов в пределах 8 м/с;
• разветвлений в границах 5 м/с;
• решеток жалюзи в диапазоне 3 м/с.

Учитывая имеющиеся необходимые предпосылки, производится проектирование для вентиляционного комплекса. В ходе проведения вычисления можно пользоваться таблицами, где на базе математических предписаний установлены фактические затраты на абразивный износ, данные динамического давления и потребления воздуха.

Следует учитывать, что фактический расход воздуха для круглого и прямоугольного воздуховодов с одинаковым сечением отличается даже при полной эквивалентности скоростей передвижения воздушных потоков. При температуре воздуха, превышающей +20°С, необходимо использовать поправочные коэффициенты на трение и местные сопротивления.

Расчет вентиляционной системы складывается из вычислений основного магистрального трубопровода и всех отводов, подключенных к нему. Вместе с этим следует добиваться условий, которые бы способствовали постоянному возрастанию скорости движения воздуха по мере сближения со всасывающим или нагнетающим вентилятором. Если конструкция воздуховода не дает возможности подсчитать потери отводов, а их показатели выходят за пределы 10% общих потоков, то допускается использование диаграммы для сдерживания избыточного давления.

Определение сечения поверхности воздуховодов

Расчетом площади воздуховодов должно гарантироваться обеспечение надлежащих санитарных условий и температурного режима в помещении. Для помещений с избыточным количеством тепла его следует удалить, а в комнатах с недостатком обогрева свести к минимуму теплопотери. Вместе с тем не следует забывать об экономической рациональности при соблюдении перечисленных требований.

Темп циркуляции воздуха в комнатах не должен нарушать комфортное пребывание людей в помещении. При этом учитывается обязательная пылегазоочистка рабочего пространства. Предельно допустимая концентрация опасных для здоровья синтетических и взвешенных веществ регламентируется государственными стандартами.

Дополнительно следует рассматривать последние предписания Госнадзора. Нормы воздуха устанавливаются с учетом технологических характеристик промышленного процесса, конкретной функции здания или сооружений. Взрывоопасные вещества и соединения, находящиеся в воздухе, не должны превышать значений предельно допустимой концентрации, установленных противопожарными государственными органами.

Установку вентиляционного комплекса с принудительным притоком/оттоком воздуха необходимо производить лишь в том случае, когда функциональность естественной вентиляции не может гарантировать необходимых характеристик по санитарным нормам и микроклиматическим условиям.

Общие требования

Воздуховоды из термостойких материалов необходимо устанавливать в системах вентиляции, предназначенных для удаления легковоспламеняющихся соединений или откачки воздуха, температура которого превышает 80 °C. Основные транзитные сегменты вентиляции выполняются из металла.

В расчете итоговых характеристик воздуховодов должна быть предусмотрена возможность осуществить:

• установку устройств, автоматически перекрывающих во время пожара проем воздуховода и препятствующих распространению огня и продуктов горения;
• монтаж воздушных затворов на промежуточных лестничных площадках;
• включение максимум пяти воздуховодов в каждый поэтажный коллектор;
• монтирование систем АПС (автоматической противопожарной сигнализации).

Чтобы определить необходимые размеры фасонных частей и самой системы, можно прибегнуть к специальным программам. Стоит только вписать требуемые данные, и результат вычисления появится практически мгновенно. Существуют также специальные таблицы со всеми требуемыми коэффициентами, формулами и значениями.

Простому обывателю, не имеющему профильных знаний в определенной инженерной области, не по силам реализовать все стадии расчетов. Поэтому выполнять конструкторскую разработку не только вентиляционной, но и любых других коммуникационных систем следует доверить профессионалам.

Расчет площади воздуховодов

Прямой участок воздуховода

Площадь воздуховода круглого сечения
	Площадь 0 м2

Площадь воздуховода прямоугольного сечения
	Площадь 0 м2

Отводы

Площадь отвода круглого сечения
	Площадь 0 м2

Площадь отвода прямоугольного сечения
	Площадь 0 м2

Переходы

Площадь перехода круглого сечения
	Площадь 0 м2

Площадь перехода прямоугольного сечения
	Площадь 0 м2

Площадь перехода с прямоугольного сечения на прямоугольное
	Площадь 0 м2

Тройники

Площадь тройника круглого сечения
	Площадь 0 м2

Площадь тройника круглого сечения
	Площадь 0 м2

Площадь тройника прямоугольного сечения
	Площадь 0 м2

Площадь тройника прямоугольного сечения
	Площадь 0 м2

Заглушки

Площадь заглушки круглого сечения
	Площадь 0 м2

Площадь заглушки прямоугольного сечения
	Площадь 0 м2

Утка прямоугольного сечения

Площадь утки со смещением в 1-ой плоскости
	Площадь 0 м2

Площадь утки со смещением в 2-х плоскостях
	Площадь 0 м2

Зонты

Площадь зонта островного типа
	Площадь 0 м2

Площадь зонта пристенного типа
	Площадь 0 м2

Врезки

Площадь врезки прямой круглой
	Площадь 0 м2

Площадь врезки прямой прямоугольной
	Площадь 0 м2

Площадь круглой врезки с воротником
	Площадь 0 м2

Площадь прямоугольной врезки с воротником
	Площадь 0 м2

Расчет площади воздуховодов и фасонных изделий: правила выполнения вычислений + примеры расчетов по формулам

Залогом безупречной и эффективной работы вентиляции является грамотный расчет площади воздуховодов и фасонных изделий, от которого зависит подбор как отдельных элементов, так и оборудования.

Цель расчета — обеспечение оптимальной кратности перемены воздуха в помещениях в соответствии с их назначением.

В приведенной публикации описаны алгоритмы расчетов, даны конкретные примеры.

Цель выполнения расчетов

Особенности расчета и выбора воздуховодов зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

1. Металлическими. Это может быть черная сталь, оцинкованная, нержавейка.
2. Алюминиевыми гибкими гофрированными.
3. Пластиковыми гибкими и жесткими.
4. Тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

• скорость протекания воздушной массы и ее объем;
• степень герметичности соединений;
• шумность вентиляционной системы;
• электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Общие сведения для вычисления площади сечения

Площадь труб для воздуховода рассчитывают по разным значениям:

1. На соответствие санитарно-гигиеническим параметрам (СанПиН).
2. По количеству проживающих.
3. По площади комнат.

Результат можно получить как для отдельного помещения, так и для дома в целом. Для расчета есть специальные программы с заложенными в них формулами и алгоритмами. Еще один вариант расчета — использование формул.

Площадь сечения воздуховодов при их проектировании выбирается так, чтобы воздух по всех длине двигался с примерно одинаковой скоростью. По всей протяженности системы количество воздуха разное, поэтому площадь сечения воздуховода должна изменяться в большую сторону с ростом объема воздушной массы.

Если рассматривать вытяжную вентиляцию, то квадратура сечения растет по мере приближения к вентилятору. Только так можно гарантировать более-менее одинаковую скорость массы воздуха на всем протяжении воздухопровода

С ростом круглого сечения уменьшается скорость потока воздуха. Снизится при этом и аэродинамический шум. Минус таких воздуховодов в громоздкости конструкции, из-за чего невозможна их установка в пространство между черновым и навесным потолком, а также в увеличенной стоимости.

Если такой возможности нет, можно отдать предпочтение прямоугольной геометрии, поскольку высота прямоугольного сечения меньше. С другой стороны круглые изделия легче устанавливать, да и свои эксплуатационные преимущества у них имеются.

Поскольку круглые воздуховоды не всегда можно вписать в интерьер, а более эстетичные прямоугольные дорогие, как альтернативу, стоит рассмотреть овальные изделия. Они и эргономичны, и эффективны

Выбор того или иного варианта зависит от приоритетов пользователя. Если во главе угла экономия электроэнергии, минимальный шум и есть все возможности монтажа габаритной сети, лучший выбор — круглая форма воздуховода.

Этапы выполнения расчета

Расчетные работы состоят из нескольких этапов:

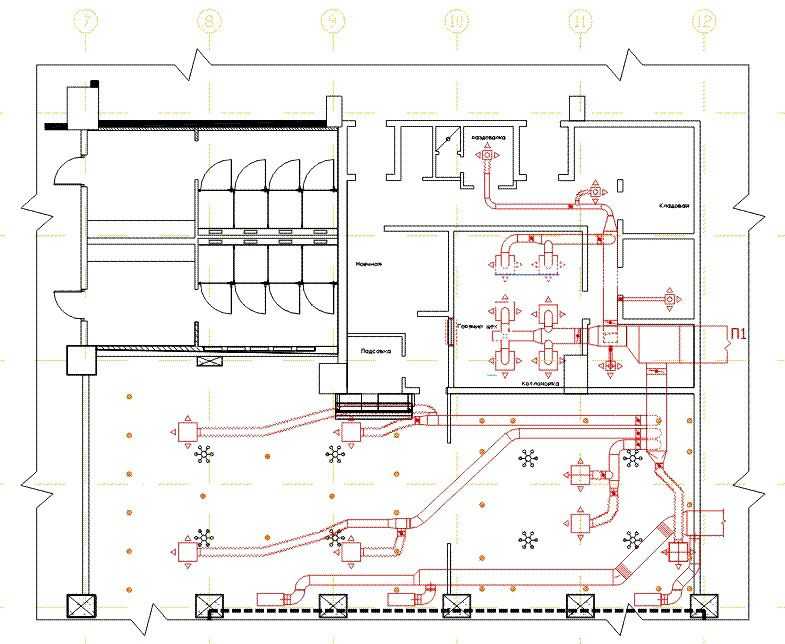

1. Составления общей схемы системы вентиляции. Здесь должны быть отмечены длины прямых участков, поворотные части и их тип, места изменения сечения.
2. Выбора кратности воздухообмена, идентичного санитарно-гигиеническим требованиям.
3. Расчета скорости движения масс воздуха по трубопроводу. Зависит этот параметр от вида вентиляции, а она может быть естественной или принудительной.
4. Расчета площади воздуховодов и других параметров.

Существует много программ для выполнения подобных расчетов.

Вычисления при помощи формул для сложной системы — задача непростая. Для дома небольших габаритов подсчет площади отдельных элементов, сечения воздуховодов вполне возможенРасчет сечения воздуховода

Выражение, используемое для расчета квадратуры фасонных элементов и воздуховодов, выглядит так:

Sc = (L х 2.778) : V

В нем: Sc — площадь в поперечном разрезе, L — расход потока воздуха, циркулирующего в системе, 2.778 — коэффициент, согласовывающий различные размерности, V — скорость воздушной лавины в конкретном месте, измеряется в метрах за секунду. Итогом расчета будет величина, измеряющаяся в см².

Есть и альтернативная формула:

S = L : k × V

Коэффициент К в этом случае равен 3600.

Определение фактической площади воздуховода

Регулярную площадь вентиляции высчитывают по формулам:

S = (π x D2) : 400

это для круглых воздуховодов, а для трубопроводов с прямоугольником в сечении:

S = (А х В) : 100

где S — фактическая площадь, D — диаметр, А — высота воздуховода, В — ширина конструкции.

Площадь сечения для трубы с овальным сечением высчитывают по формуле:

S = π×А×В : 4

Здесь А — больший диаметр овала, В — меньший диаметр соответственно.

Есть и другие формулы для высчитывания площади воздуховода.

Используя такой нормативный документ, как СНиП, можно сравнить размеры сечений воздуховодов с требуемыми показателями. Таким образом, подходящий размер воздушного трубопровода определяется еще проще.

Некоторые производители в описании воздуховодов дают номограммы. Есть они и в нормативной литературе.

Номограмма для металлического воздуховода с сечением в форме круга. Значения из нее подставляют в формулу. Все гибкие воздуховоды дополняют такими схемами

Из номограмм можно взять значение площади сечения. Оно приблизительное, но для создания системы с минимальным уровнем шума подходят.

Чтобы найти размеры воздуховода для определенного ответвления трубопровода, по которому транспортируется заданный объем воздуха, нужно выполнить следующие действия:

1. Найти на номограмме точку пересечения объема воздуха, перемещаемого за 1 час и линии наибольшей скорости для расчетного участка.
2. Рядом с этой точкой найти значение наиболее подходящего диаметра.

Кроме этого, имея номограмму, можно не только облегчить расчет сечения воздуховодов и фасонных частей, но и конкретизировать потери давления на отрезке воздушной магистрали при установленной скорости.

Номограмму применять необязательно, можно определить нужную площадь сечения в зависимости от скорости воздушной массы.

Расчет скорости воздуха

Используя формулы или специальные таблицы, вычисляют скорость воздуховода. Ключевым параметром здесь является показатель кратности, определяющий объем воздуха, при котором происходит полноценное проветривание помещения объемом 1 мᶾ в течение 1 часа.

Специалисты рекомендуют для определения показателя кратности исследовать конкретные условия на действующих промышленных объектах, по которым есть фактические данные о выделении газов, токсических паров и др. Лучше всего делать самостоятельный расчет с применением формул.

Для упрощения расчетов существуют специальные таблицы, откуда можно взять готовое значение показателя кратности, но нужно иметь в виду, что в них приводят округленные параметры

Формула для вычисления кратности выглядит так:

N = V : W

В ней N — искомая кратность, V — объем свежей воздушной массы, поступающей в помещение в течение часа, W — объем комнаты. Единица кратности — число раз/час, V измеряется в мᶾ/ч, объем — в мᶾ.

Рассмотрим конкретный пример определения необходимого количества воздуха по кратности. Имеется жилая комната объемом 22 мᶾ. Для нее потребуется воздуха:

L = 22 х 6 = 132 мᶾ,

здесь 6 — кратность воздухообмена, взятая из таблицы.
Скорость перемещения массы (V) измеряют в м/с и определяют по формуле:

V=L : 3600 х S

L — используемый воздух (мᶾ/ч), S — площадь воздуховода в разрезе (мᶾ).

Дополнительно еще 2 параметра влияют на скорость перемещения воздуха: уровень шума, коэффициент вибрации. При проектировании системы их нужно обязательно учитывать.

Пример расчета для небольшого коттеджа

Для расчета взят коттедж с внутренней площадью 108,8 м² и высотой от пола до перекрытия 3 м. Внутри имеется гостиная, спальня, детская, кухня, санузел. Показатель кратности принимаем равным 1.

Вентиляционная система позволяет избавить помещение от примесей, приносящих вред здоровью — потенциально опасных и провоцирующих аллергические реакции, ухудшить самочувствие

Сначала рассчитывают количество удаленного и поступаемого воздуха в целом на здание. Применяют для этого методику СНиП:

1. Поскольку спальня и гостиная одинаковые по площади, количество удаленного воздуха из них равно 21 х 3 х 1 = 63 мᶾ/ч.
2. Для детской — 24 х 3 х 1 = 72 мᶾ/ч.
3. Для кухни — 22 х 3 х 1 + 100 = 166 мᶾ/ч.
4. Для санузла — 10 х 3 х 1 = 30 мᶾ/ч.
5. В итоге: 63 х 2 + 48 + 166 + 30 = 394 мᶾ/ч.

Коридор и прихожую в расчет не брали. 100 мᶾ — это тот объем, что уходит через вытяжку на кухне.

Правильное распределение потоков воздуха в доме также очень важный момент. В постройках такого типа обычно устраивают систему естественной вентиляции.

Принудительный элемент здесь все-таки присутствует — кухонная вытяжка.

Далее определяют диаметры вентиляционных каналов. Так как 100 мᶾ удаляет вытяжка принудительно, то остается распределить оставшиеся 294 мᶾ. Они уйдут естественным образом через 2 шахты. На каждую придется: 294 : 2 = 147 мᶾ.

Поскольку в шахтах естественной вентиляции скорость воздуха колеблется в пределах от 0,5 до 1,5 м/с, обычно в расчетах берут среднее значение — 1 м/с. Подставив известные величины в формулу S = L : k × V, находят:

S = 147 : 3600 х 1 = 0,0408 м².

Теперь появилась возможность определить диаметр воздуховода с кругом в сечении по формуле: S = (π x D2) : 400 или 0,0408 = (3,14 х D2) : 400. Решив это уравнение с одним неизвестным, путем несложных вычислений, находят, что диаметр воздуховода равен 2,28 мм. Под это значение подбирают ближайший больший стандартный размер трубы.

При помощи этой переводной таблицы можно выбрать эквивалентный диаметр воздуховода с сечением в форме круга. Это значительно упрощает расчет

Когда монтируют воздуховод прямоугольного сечения, выбирают его размер по таблице, ориентируясь на площадь. Ближайшее большее значение — 200 х 250 мм.

По такой же схеме определяют площадь сечения отвода под кухонную вытяжку с той разницей, что скорость воздуха здесь равна 3 м/с.

S = 100 : 3600 х 3 = 0,083 м² или диаметр 107 мм

Переводная таблица необходима тогда, когда нужно выполнить расчет воздуховодов с прямоугольным сечением и применить при этом таблицу для круглых изделий. Здесь представлены диаметры воздуховодов с кругом в сечении, в которых снижение давления за счет трения равно аналогичному значению в прямоугольной конструкции.

Существует три способа определения эквивалентного значения:

• по скорости;
• по поперечному разрезу;
• по расходу.

Эти величины связаны с разными параметрами воздуховода. Для каждого из них есть индивидуальная методика использования таблиц. Главное, чтобы вне зависимости от примененной методики, величина утраты давления на трение получилась одинаковой.

В заключение проводится проверка скорости:

V = 147 : (3600 х 0,0408) = 1,0 м/с

Это соответствует допустимому пределу.

Фасонные изделия и их расчет

При монтаже воздуховодов прямые участки различных размеров соединяют при помощи фасонных изделий.

При производстве и воздуховодов, и фасонных изделий необходим подсчет их площади. Без этого невозможно определить правильно нужное количество материала для изготовления деталей

К фасонным изделиям относятся:

1. Отводы. Их используют для изменения направления воздушного трубопровода под всевозможным углом. Бывают как круглыми, так и прямоугольными, овальными.
2. Переходы. С их помощью соединяют воздуховоды различного сечения. Геометрия любая — от круглой до комбинированной.
3. Муфты, ниппели. Соединяют прямые отрезки магистрали.
4. Тройники. Сочленяют разветвления или две ветки воздуховода.
5. Заглушки. Перекрывают воздушный поток.
6. Крестовины. Разделяют или соединяют воздушные потоки.
7. Утки. Обеспечивают разноуровневый переход воздуховода.

Чтобы рассчитать нужные параметры фасонных изделий, необходимы математические навыки.

Любому фасонному изделию отведена своя особая роль в вентиляционной системе. Производители каждое из них проектируют отдельно. Поставляются они совместно с основными элементами

Ошибка, допущенная в одном показателе, повлечет за собой ухудшение эксплуатационных характеристик системы. Готовых формул для таких расчетов не существует.

В таблице представлены стандартные типоразмеры воздуховодов. Даже профессионалы вместо сложных вычислений применяют такие и подобные специальные таблицы

Многие проектировщики пользуются специальными программами, онлайн-калькуляторами. Потребуется только ввести первичные величины и получить на выходе готовые параметры.

Программы позволяют не только определить нужные величины всех деталей, но и сделать их развертку. Такая развертка, отпечатанная на 3D-принтере, позволяет выполнить идеальную подгонку вентиляционных каналов.

Основные требования к расчету

При определении итоговых параметров воздуховодов необходимо учесть, что определение площади воздуховодов должно гарантировать, что:

1. Обеспечивается температурный режим в помещении. Там, где существует избыток тепла, предусмотрено его удаление, а там, где наблюдается недостаток, сведены к минимуму его потери.
2. Скорость перемещения воздуха никаким образом не снижает уровень комфорта людей, находящихся в помещении. В районах рабочих зон обязательно присутствует очистка воздуха.
3. Вредные химсоединения и взвешенные частицы, присутствующие в воздухе, находятся в объеме, соответствующем ГОСТу 12.1.005-88.

Для отдельных помещений обязательным условием подбора площади воздуховодов является постоянное поддержание подпора и исключение подачи воздуха снаружи.

При расчете сопротивления магистрали принимают к учету потери давления. Чтобы во время движения поток воздушной массы смог преодолеть сопротивление, необходимо соответствующее давление

К категории помещений, где необходим подпор, относятся подвалы, а также помещения, в которых могут скапливаться вредные вещества.

Выводы и полезное видео по теме

Сюжет об организации вентиляции частного дома в целом:

Площадь сечения, форма, длина воздуховода — не последние по важности параметры в производительности системы. Правильный расчет крайне важен, т.к. от него зависит способность системы транспортировать воздух в достаточном количестве, а также скорость потока и эффективная работа конструкции в целом.

При использовании онлайн-калькулятора, степень точности расчета будет выше, чем при подсчете ручном. Такой результат объясняется тем, что программа автоматически сама округляет величины к более точным.

Источник

Расчет площади воздуховодов различной формы и фасонных изделий

Производительность системы вентиляции напрямую зависит от правильности ее проектирования. Важнейшую роль в этом играет верный расчет площади воздуховодов. От него зависит:

• Беспрепятственное движение воздушного потока в нужных объемах, его скорость;
• Герметичность системы;
• Уровень шума;
• Расход электроэнергии.

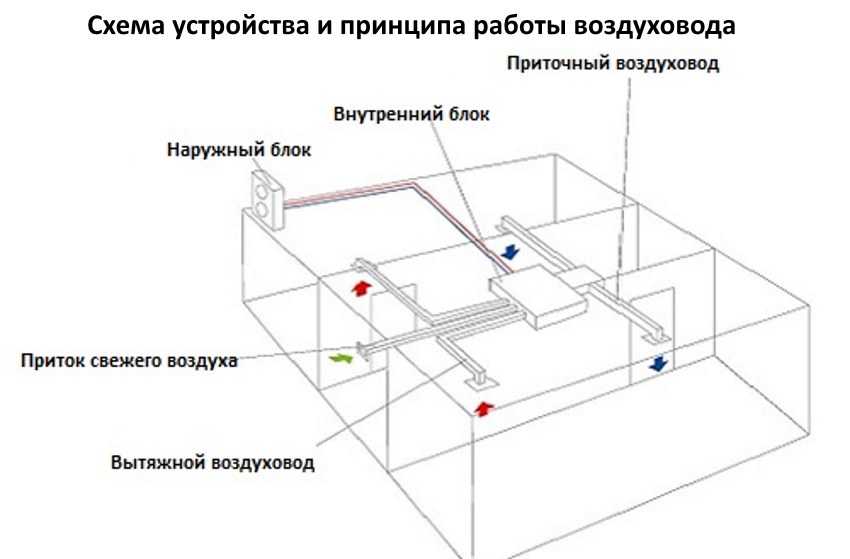

Воздуховод

Для того чтобы узнать все нужные значения, можно обратиться в соответствующую компанию или же воспользоваться специальными программами (их можно легко отыскать в интернете). Однако, при необходимости, найти все необходимые параметры возможно и самостоятельно. Для этого существуют формулы.

Использование их довольно просто. Вам также достаточно вписать параметры вместо соответствующих букв и найти результат. Формулы помогут вам отыскать точные значения, с учетом всех индивидуальных факторов. Обычно они применяются при инженерных работах по проектированию системы вентиляции.

Вернуться к содержанию ↑

Как найти верные значения

Для того чтобы произвести расчет площади сечения нам потребуется информация:

• О минимально необходимом воздушном потоке;
• О предельно возможной скорости воздушного потока.

Для чего нужен правильный расчет площади:

• Если скорость потока будет выше положенного предела, то это станет причиной падения давления. Эти факторы, в свою очередь, повысят расход электроэнергии;
• Аэродинамический шум и вибрации, если все выполнено верно, будут в пределах нормы;
• Обеспечение нужного уровня герметичности.

Воздуховод в разборе

Это также позволит повысить эффективность системы, поможет сделать ее долговечной и практичной. Нахождение оптимальных параметров сети – принципиально важный момент в проектировании. Только в этом случае система вентиляции прослужит долго, отлично справляясь со всеми своими функциями. Особенно это актуально для больших помещений общественного и производственного значения.

Чем большим будет сечение, тем ниже будет скорость воздушного потока. Это также уменьшит аэродинамический шум и расход электроэнергии. Но есть и минусы: стоимость таких воздуховодов будет выше, и конструкции не всегда можно установить в пространство над навесным потолком. Однако это возможно с прямоугольными изделиями, высота которых меньше. В то же время изделия круглой формы проще устанавливаются и обладают важными эксплуатационными преимуществами.

Что именно выбрать, зависит от ваших требований, приоритета экономии электроэнергии, самих особенностей помещения. Если вы желаете сэкономить электроэнергию, сделать шум минимальным и у вас есть возможность установить крупную сеть, выбирайте систему прямоугольной формы. Если же приоритетом является простота установки или в помещении сложно установить конструкции прямоугольного типа, вы можете выбрать изделия круглого сечения.

Расчет площади выполняется по следующей формуле:

Sc = L * 2, 778/V

Sc здесь – площадь сечения;
L – расход воздушного потока в метрах в кубе/час;
V – скорость воздушного потока в воздуховоде в метрах в секунду;
2,778 – необходимый коэффициент.

Трубы для воздуховода

После того, как расчет площади выполнен, вы получите результат в квадратных сантиметрах.

Фактическую площадь воздуховодов помогут определить следующие формулы:

Для круглых: S = Пи * D в квадрате /400
Для прямоугольных: S = A * B /100
S здесь – фактическая площадь сечения;
D – диаметр конструкции;
A и B – высота и ширина конструкций.

Вернуться к содержанию ↑

Как определить потери давления

Расчет сопротивления сети позволяет принять во внимание потери давления. Поток воздуха, во время движения, испытывает определенное сопротивление. Для его преодоления важно соответствующее давление. Давление это измеряется в Па.

Для того чтобы узнать нужный параметр, потребуется следующая формула:

P = R * L + Ei * V2 * Y/2

R здесь – удельные сокращения давления на трение в сети;
L – протяженность воздуховодов;
Ei – коэффициент местных потерь в сети в сумме;
V – скорость воздуха на рассматриваемом участке сети;
Y – плотность воздуха.
R можно узнать в соответствующем справочнике. Ei зависит от местного сопротивления.

Вернуться к содержанию ↑

Как узнать оптимальную мощность нагревателя воздуха

Для того чтобы узнать оптимальную мощность нагревателя воздуха, требуются показатели нужной температуры воздуха и самой минимальной температуры снаружи помещения.

Составные элементы воздуховода

Минимальная температура в системе вентиляции – 18 градусов. Температура снаружи помещения зависит от климатических условий. Для квартир оптимальная мощность нагревателя обычно составляет от 1 до 5 кВт, для офисных помещений – 5-50 кВт.

Точный расчет мощности нагревателя в сети позволит выполнить следующая формула:

P = T * L * Cv /1000

P здесь – мощность нагревателя в кВт;
T – разность температуры воздуха внутри и снаружи помещения. Это значение можно найти в СНиП;
L – производительность системы вентиляции;
Cv – теплоемкость, равная 0,336 Вт*ч/метры квадратные/градус по Цельсию.

Вернуться к содержанию ↑

Дополнительная информация

Для того чтобы узнать нужные параметры фасонных изделий и самой конструкции, не обязательно самостоятельно выполнять расчет частей сети вентиляции. Для нахождения всех значений существуют специальные программы. Вам достаточно ввести требуемые числа, и вы получите результат за доли секунды.

Рассчитываются значения креплений, фасонных частей, воздуховодов обычно инженерами, занимающимися проектированием систем вентиляции. Но и они применяют таблицы, в которых имеются все требуемые коэффициенты, формулы, значения.

Также существует специальная таблица эквивалентных диаметров воздуховодов. Это таблица диаметров воздуходувов круглой формы, в которых снижение давления на трение равна снижению давления в конструкциях прямоугольной формы. Эквивалентный диаметр конструкции воздуходува требуется тогда, когда необходимо произвести расчет прямоугольных воздуходувов, и при этом применяется таблица для изделий круглой формы.

Стальные трубы для воздуховода

Известно три способа узнать эквивалентное значение:

• Ориентируясь на скорость;
• По поперечному сечению;
• По расходу.

Все эти значения связаны с шириной и другими значениями воздуховодов. Для каждого из параметров применяется своя методика пользования таблицами. Итоговый результат – значение потери давления на трение. Вне зависимости от того, какую методику вы применили, результат получается одинаковым.

В интернете вы легко сможете найти таблицы, программы, справочники, необходимые для подсчета площади и иных параметров самих конструкций, креплений. Самое простое – воспользоваться специальными программами. В этом случае от вас требуется только ввод нужных значений. При этом результаты вы получите довольно точные.

Вернуться к содержанию ↑

Пример создания воздуховодов

Определение естественного давления и расчёт воздуховодов

Расчёт воздуховодов вентиляции является одним из этапов расчета вентиляции и заключается в определении размеров воздуховода в зависимости от расхода воздуха, который должен проходить через рассматриваемый воздуховод. Кроме того, возникают задачи по определению площади поверхности воздуховода. Рассмотрим их более подробно.

Для расчета воздуховодов рекомендуем воспользоваться онлайн-калькулятором, расположенным выше. Исходными данными для расчета являются расход воздуха и максимальная допустимая скорость воздуха в воздуховоде.

Преимуществом нашего калькулятора является то, что в результате расчета вы узнаете не только рекомендуемое сечение круглых и/или прямоугольных воздуховодов, но и фактическую скорость воздуха в них, эквивалентный диаметр и потери давления на 1 метр длины.

О расчете площади воздуховодов читайте в отдельной статье.

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

1. Пересчет расхода воздуха в м3/с
2. Выбор скорости воздуха в воздуховоде
3. Определение площади сечения воздуховода
4. Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

• G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

• S [м2] = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Назначение прямошовного воздуховода:

Прямошовный воздуховод прямоугольный — элемент вентиляционной системы, предназначен для перемещения воздушных масс или других газовых смесей в приточных или вытяжных системах вентиляции.

Прямошовный воздуховод — замкнутый по периметру канал прямоугольного сечения, предназначенный для перемещения воздуха.

Основными преимуществами являются:

• Пропускная способность
• Удобно монтировать
• Плотно прилегают к поверхности стен или потолка, тем самым экономят пространство
• Не нарушают эстетичность и отлично вписываются в интерьер

Параметры:

Прямоугольный воздуховод изготавливается из оцинкованной стали по ГОСТ 14918-80 и полностью соответствует требованиям технических условий согласно СП 73. 13330.2016. Толщина используемой стали составляет от 0,5 мм до 1,2 мм, согласно СП 60.13330.2016. Возможно изготовление прямоугольных воздуховодов толщиной 1,2 мм и 1,4 мм.

На первом этапе изготовления, заготовку размечают и режут в размер на электромеханических гильотинных ножницах. При наличии на теле воздуховода сетки, на заготовке вырезают отверстие с помощью плазменного раскроя металла с ЧПУ.

На втором этапе, если одна из сторон сечения более 400 мм, осуществляется операция нанесения ребер жесткости с шагом 160 мм. Далее, на заготовке прокатывают фальц с двух сторон с помощью фальцепрокатного механизма. В зависимости от проекта, крепится сетка на контактной сваркой.

На конечном этапе сборки, на листогибочном станке заготовку сгибают и затем осаживают фальц на тоннельном станке.

Исходя из проекта, воздуховод комплектуют соединительным элементом – шиной или фланцем.

При соединении воздуховодов с помощью шины, длина изделия составляет L=1250 мм и L=2500 мм.

При фланцевом соединении воздуховодов, длина изделия составляет L=1230 мм и L= 2480 мм.

В зависимости от проекта, длина изделия и сечение может изготавливаться нестандартных размеров.

На контрольном этапе, готовое изделие предъявляется отделу ОТК на соответствие требованию нормативно-технической документации.

Типы соединения:

• Шина
• Фланец

Пример расчёта воздуховода

В качестве примера рассчитаем сечение воздуховода с расходом воздуха 1000 м3/час:

1. G = 1000/3600 = 0,28 м3/c
2. v = 4 м/с
3. S = 0,28 / 4 = 0,07 м2
4. В случае круглого воздуховода его диаметр составил бы D = корень (4·S/ π) ≈ 0,3 м = 300мм. Ближайший стандартный диаметр воздуховода — 315 мм.

В случае прямоугольного воздуховода необходимо подобрать такие А и В, чтобы их произведение было равно примерно 0,07. При этом рекомендуется, чтобы А и В не отличались друг от друга более чем в три раза, то есть воздуховод 700×100 — не лучший вариант. Более хорошие варианты: 300×250, 350×200.

Способы и этапы расчета площади воздуховодов

Почему круглые воздуховоды лучше прямоугольных? (7 причин)

Содержание

1. Общие сведения

Система воздуховодов является наиболее важным компонентом систем кондиционирования и вентиляции.

Его функция заключается в максимально эффективной передаче скорректированного воздуха к конечному оборудованию в соответствии с расчетным расходом.

Как правило, поперечное сечение воздуховода имеет три формы: прямоугольную, круглую и сплюснутую.

Производство прямоугольных воздуховодов обычно осуществляется путем клепки четырех стальных пластин.

Воздуховод круглый изготавливается путем намотки стального листа шириной 137 мм на спиральноформовочной машине.

Сплюснутые протоки встречаются относительно редко. Обычно они образуются путем сдавливания круглых протоков.

До 1960 года из-за простоты производственного процесса и небольшого пространства для установки в большинстве вентиляционных систем использовались воздуховоды прямоугольного сечения.

Благодаря успешной разработке больших спиральных машин для формования круглых воздуховодов большое количество инженерных примеров доказали, что круглые воздуховоды намного лучше, чем прямоугольные, с точки зрения экономичности и других технических параметров.

Большое количество воздуховодов из волокнистой ткани, представленных в настоящее время на рынке, представляют собой системы распределения воздуха, которые объединяют такие функции, как вентиляционные отверстия, каналы подачи воздуха, камеры статического давления, теплоизоляционные материалы и демпферы.

Преимущества точной и равномерной подачи воздуха, легкий монтажный блок, привлекательный внешний вид, устойчивость к бактериям и плесени были получены пользователями и получили широкое распространение.

Воздуховоды из волокнистой ткани могут иметь круглую, полукруглую, четвертькруглую, овальную и полуовальную форму для удовлетворения потребностей различных строительных конструкций.

Round fiber fabric duct

Table 1: The market share of circular ducts each year:

Country	1960	1965	1970	1975	1980	1985	1990	2000
Nordic	5	15	40	60	70	80	85	90
Germany	5	5	10	15	20	25	25	50
France	5	10	20	30	40	50	50	65
England	5	10	15	20	25	35	35	55

From the perspective of economic analysis, all costs of the air duct систему в здании за весь срок службы можно разделить на:

1. Первоначальные инвестиции: Включая затраты на проектирование, материалы и затраты на установку, стоимость площади, затраты на ввод в эксплуатацию и т. д.
2. Эксплуатационные расходы: Включая заработную плату персонала, затраты на электроэнергию и техническое обслуживание.
3. Стоимость восстановления: включая стоимость ремонта и замены изношенных деталей.

Результаты зарубежных исследований показывают, что по многим параметрам круглые воздуховоды лучше, чем прямоугольные.

В этой статье будут обобщены результаты этих исследований и сделана попытка сосредоточить сравнение на экономическом сравнении систем воздуховодов.

В то же время, поскольку стоимость обновления составляет небольшую долю от общей стоимости при нормальных обстоятельствах, эта часть стоимости будет проигнорирована в данном обсуждении.

2. Первоначальные инвестиции:

Одна из причин, по которой первоначальные инвестиции, необходимые для системы воздуховодов круглого сечения, ниже, чем для системы прямоугольных воздуховодов, заключается в следующем:

• Круглый воздуховод проще в изготовлении и транспорт.
• Компоненты и фитинги круглого воздуховода строго стандартизированы.
• Конструктивно круглые воздуховоды более способны выдерживать давление без деформации. Прямоугольные воздуховоды требуют большего количества болтов, заклепок, опорных балок и других мер усиления.
• При одинаковом гидравлическом диаметре количество металла, необходимое для изготовления воздуховода круглого сечения, меньше, чем воздуховода прямоугольного сечения. Чем больше соотношение сторон прямоугольного воздуховода, тем выше расход металла.
• Конструкция подвески круглого воздуховода проще в установке, чем прямоугольного воздуховода. «Правила строительства и приемки работ по вентиляции и кондиционированию воздуха» GB50243-2002 также указывают, что расстояние между подвесками для прямоугольных воздуховодов с длинными сторонами более 400 мм составляет 4 м. , а расстояние между спиральными воздуховодами увеличено до 5м.
• Точка измерения объема воздуха круглого воздуховода меньше, чем у прямоугольного воздуховода, поэтому, когда система воздуховодов сбалансирована, стоимость ввода в эксплуатацию также будет меньше, чем у прямоугольного воздуховода.
• Воздуховод круглого сечения может значительно снизить проникновение низкочастотного шума в помещение. Следовательно, можно уменьшить шумоподавляющее оборудование.

Мы сделали две расчетные схемы системы вентиляции большого помещения с использованием воздуховодов круглого и прямоугольного сечения и сравнили гидравлический напор системы и соответствующие экономические параметры.

См. рис. 1 (Примечание. Экономический анализ основан на рыночных ценах Северных стран за год).

Результаты расчетов показывают, что при одинаковых условиях конечного оборудования общая стоимость установки круглого воздуховода составляет только половину прямоугольного воздуховода, а стоимость материала круглого воздуховода составляет 80% прямоугольного воздуховода.

Общая потеря давления (Па): 150,0 Общая стоимость установки: 0,51R Общая стоимость материала: 0,8 м (A)	Общая потеря давления (PA): 165,4 Общая стоимость установки: r Общая стоимость материала: M (B)

Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок 1: Рисунок. Сравнение конструктивных схем воздуховодов

(A) Круглый воздуховод  (B) Прямоугольный воздуховод

Экономический анализ пространства, занимаемого системой воздуховодов, затруднен, поскольку он зависит от конструкции и назначения здания.

Вообще говоря, одной из основных причин использования прямоугольных воздуховодов является экономия места.

Но на самом деле, для прямоугольных воздуховодов с близким соотношением сторон фактическая площадь, занимаемая ими, больше, чем у круглых воздуховодов.

В основном это связано с тем, что для соединения прямоугольных воздуховодов требуются фланцы, а высота краев фланцев обычно превышает 20 мм, см. рис. 2 (A).

Современный спиральный воздуховод может быть соединен со стандартной гибкостью, см. рис. 2 (B).

Этот метод не только не требует дополнительного места, но и проще в установке.

Таким образом, для воздуховодов прямоугольного сечения с соотношением сторон, близким к 1, нельзя заменить преимущества воздуховодов круглого сечения.

(A)	(B)

Рисунок 2: Сравнение Duct Connection Scheagu

Для прямоугольных воздуховодов с большим соотношением сторон вместо них можно использовать несколько круглых воздуховодов, как показано на рис. 3.

Эта альтернатива может значительно упростить управление объемом воздуха.

При этом затраты на установку также будут значительно снижены.

Хотя стоимость материалов может увеличиться, однако обследование показало, что при этой схеме первоначальные инвестиции почти такие же, как и при прямоугольном воздуховоде.

Рисунок 3: Альтернативный план замены прямоугольного воздуховода 550 мм × 150 мм двумя круглыми воздуховодами D = 200 мм

3. Эксплуатационные расходы

В нормальных условиях наибольшую часть эксплуатационных расходов систем кондиционирования воздуха составляет потребление энергии.

Затраты на энергию включают энергию, потребляемую для нагрева или охлаждения воздуха, а также для транспортировки этого воздуха к конечному оборудованию.

Если вся система воздуховодов хорошо изолирована, объем утечки воздуха из воздуховода становится важным источником избыточного потребления энергии.

В системе воздуховодов вентилятор обеспечивает циркуляцию энергии, а давление ветра обычно не превышает 650 Па.

Без учета потери давления в конечном оборудовании вентиляционной установки располагаемый напор всей системы воздуховодов составляет около 200-300 Па.

Поэтому следует избегать больших потерь напора в системе воздуховодов. В то же время величина утечки воздуха также напрямую влияет на выбор мощности вентилятора.

Согласно теореме вентилятора, мощность вентилятора пропорциональна кубу объема воздуха, то есть, если скорость утечки воздуховода составляет 6%, мощность вентилятора увеличится на 20%, а скорость утечки спирали круглая воздушная труба намного меньше, чем прямоугольная воздушная труба.

3.1 Скорость утечки воздуха

Скорость утечки воздушного протока может быть рассчитана по следующей формуле:

• F _ref = Скорость распределения
• Q _VL = Площадь
• Q _VL = Площадь
• Q _.
• A = площадь поверхности воздуховода
• K = постоянная утечки воздуха
• △ p _ref = перепад давления между воздуховодом и снаружи

В Европе воздухонепроницаемость воздуховодов делится на четыре уровня (A, B, В, Г) по константе утечки воздуха.

В таблице 2 показаны максимально допустимые константы утечки воздуха для соответствующих марок.

94434444444443

Класс A

KA =

0,027 × 10 -3 M 3 S -1 M -2 S -1 M -2 PA -0,6333 2 . 9.63339.6333. . . . . . . . . . 2 – – -2 -0,6333 2 . 2 – – -2 .

0,009 × 10 -3 M 3 S -1 M -2 PA -0,65

Класс C

KC =

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

x

.0332 -3  　　m 3  s -1  m -2  Pa -0.65

Class D

KD =

0.001×10 -3  　　m 3  s -1 м -2 Па -0,65

намного больше.

На рис. 4 представлены данные измерений в Бельгии.

Данные показывают, что средняя скорость утечки прямоугольных воздуховодов в 7 раз выше, чем у круглых воздуховодов.

В «Правилах строительства и приемки работ по вентиляции и кондиционированию воздуха» GB50243-2002 также указано, что допустимая утечка воздуха в круглых воздуховодах составляет 50% от прямоугольных воздуховодов.

Рисунок 4: Измерения скорости утечки воздуха в 21 бельгийском здании (Carrié et al, 1999)

3.2 Потеря напора

Гидравлический эквивалент напрямую используется для оценки потери давления в системе прямоугольных воздуховодов для воздуховодов с одинаковым гидравлическим эквивалентным диаметром.

Несмотря на разную форму поперечного сечения, потери давления в пути у них одинаковые.

Рис. 5 Сравнение потерь давления в круглом воздуховоде (D = 0,5 м, U = 5 м/с, ∑ = 0,15 мм) и прямоугольном воздуховоде с одинаковой площадью и расходом.

Очевидно, что в этом случае потери давления прямоугольного воздуховода намного больше, чем у круглого воздуховода, а по мере увеличения соотношения сторон воздуховода потери давления возрастают.

Это означает, что мощность вентилятора должна быть больше.

Рисунок 5: Сравнение потерь давления между прямоугольным и круглым воздуховодом при постоянном расходе и скорости потока (расход = 1 м³/с, v = 5 м/с)

Понятие «гидравлический эквивалентный диаметр» основано на предположение, что среднее касательное напряжение вдоль границы прямоугольного воздуховода должно быть постоянным.

Другими словами, изокинетическая линия должна быть параллельна границе воздуховода, но фактические результаты измерений показывают, что в прямоугольном воздуховоде градиент скорости по диагональной линии затухает медленнее всего, а градиент скорости по осевой линии затухает самый медленный.

Поэтому теоретически гидравлический эквивалентный диаметр следует использовать с осторожностью в следующих двух случаях.

• Поток слишком мал, и поле течения не может достичь состояния полной турбулентности.
• Сечение трубы далеко от круга, то есть прямоугольника с большим отношением длины к ширине.

Экспериментальные данные также ставят под сомнение универсальность гидравлического эквивалентного диаметра. JONES провел серию экспериментов по измерению потери давления в гладких воздуховодах прямоугольного сечения.

Я повторно проанализировал его экспериментальные данные, как показано на рисунке 6.

Несмотря на отсутствие данных для 10 <соотношение размеров <25, данные на рисунке 6 по-прежнему убедительно свидетельствуют о монотонно возрастающем влиянии отношения длины к ширине на гидравлический эквивалентный диаметр потеря давления.

Эксперименты Григгсеталя с грубыми прямоугольными воздуховодами дали аналогичные результаты.

Рис. 6: Сравнение потерь давления между гладкими прямоугольными и круглыми воздуховодами с разным отношением длины к ширине

3.3 Затраты на техническое обслуживание

Во избежание больных зданий необходимо регулярно чистить воздуховоды.

Методы уборки включают сухой способ (с использованием пылесоса и щетки) или влажный способ (с использованием длинной швабры).

В обоих случаях чистить воздуховоды круглого сечения легче, чем воздуховоды прямоугольного сечения.

4. Выводы

Экономический анализ систем воздуховодов является сложной задачей. При этом необходимо учитывать множество факторов, а срок службы системы воздуховодов, вероятно, превысит десять лет.

В этом случае небольшое улучшение дизайна и качества может повысить рентабельность инвестиций.

В связи с этим использование воздуховодов круглого сечения должно быть более экономичным решением.

Наконец, следует отметить, что из соображений тишины и пространства прямоугольные воздуховоды по-прежнему рекомендуются для некоторых частей системы воздуховодов с большим расходом и большими размерами, таких как всасывающие отверстия для свежего воздуха и устройства очистки воздуха. магазины.

Типы и расчеты — Модернизированный дом

Блок HVAC отвечает за охлаждение и обогрев вашего дома при изменении погоды. Однако на эффективность системы влияет множество факторов, в том числе размер воздуховода. Использование слишком больших или слишком маленьких воздуховодов может сделать вашу систему HVAC бесполезной, поэтому важно знать эмпирические правила определения размеров воздуховодов.

Чтобы правильно определить размеры воздуховодов, необходимо учитывать такие факторы, как площадь дома и отдельных комнат. Профессионалы обычно используют эмпирическое правило определения размера воздуховода, согласно которому кондиционер мощностью в одну тонну должен быть установлен через каждые 500 футов кондиционируемой площади пола. Если ваши воздуховоды имеют неправильный размер, вы можете тратить много энергии впустую.

Возможно, вы удивитесь, услышав о важности ваших воздуховодов и о том, как их размер может повлиять на эффективность. Будьте уверены, мы подробно расскажем о значении, о том, что такое правильный размер и как его рассчитать, а также о некоторых практических правилах определения размеров воздуховодов ОВКВ.

Вам нужна установка или замена воздуховодов или вентиляционных отверстий?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое воздуховоды переменного тока?

Прежде чем мы углубимся в то, какими должны быть правильные размеры ваших воздуховодов, важно, чтобы вы поняли, каково их назначение. В большинстве домов охлаждение и обогрев обеспечиваются печью и кондиционером, расположенными где-то в доме. Далее воздух направляется по воздуховодам.

Воздуховоды представляют собой проходы или каналы, которые используются для распределения свежего воздуха в системах вентиляции, кондиционирования воздуха (ОВКВ) и отопления. Воздуховоды — это термин, используемый для обозначения всей системы воздуховодов, которые транспортируют воздух от оборудования по всему дому. Эти воздуховоды могут быть металлическими или синтетическими, и их необходимо правильно обслуживать, чтобы обеспечить наилучшее качество воздуха в помещении.

Почему размер воздуховода так важен?

Существует множество различных вариантов размеров воздуховодов, и они предназначены для соответствия различным размерам систем отопления или охлаждения, чтобы в вашем доме циркулировало нужное количество воздуха.

Если ваш воздуховод установлен неправильно или имеет неправильный размер, вы можете потерять значительный процент энергии. По мнению некоторых экспертов, некачественные системы воздуховодов могут быть причиной потерь до 40 процентов. Таким образом, правильный дизайн и размеры воздуховодов необходимы для обеспечения комфорта в вашем доме.

Размеры воздуховодов, безусловно, являются наиболее важным аспектом, который необходимо учитывать при выборе систем отопления и охлаждения. Воздуховоды неправильного размера могут привести к ненужному износу, оказать слишком большое давление на ваши устройства и в конечном итоге привести к увеличению расходов на оплату счетов за электроэнергию.

Воздуховоды меньшего размера

Воздуховод, размер которого слишком мал для вашей системы отопления или охлаждения, вызовет скачок статического давления. Это означает, что ваши воздуховоды будут шумнее, чем обычно, и им придется больше работать, чтобы обслуживать ваш дом. Чтобы адекватно обогреть или охладить ваш дом, ваша система должна работать дольше, что будет стоить вам больше денег на ваши счета.

Если у вас слишком маленькие воздуховоды, поток воздуха также уменьшится. Она будет настолько недопустимо низкой, что вам будет сложно поддерживать работоспособность оборудования и комфортную температуру в вашем доме. Это также может сократить срок службы вашего обогревателя или блока HVAC, поскольку он не будет получать достаточно воздуха, проходящего через него, для правильной работы.

Негабаритные воздуховоды

В каждой воздушной системе есть устройство обработки воздуха, работа которого заключается в перемещении определенного количества воздуха на заданное расстояние. В зависимости от размера самой системы этот объем меняется. Размер вашего воздуховода должен идеально соответствовать размеру вашего нагревательного или охлаждающего устройства, чтобы обеспечить правильное распределение воздуха по дому.

Выбор воздуховодов большего размера приведет к тому, что у вашего кондиционера будет больше площади для покрытия. Это приведет к тому, что меньше воздуха попадет в различные комнаты по всему дому.

Практические правила определения размера воздуховода: Как определить размер воздуховода

Расчет размера воздуховода включает в себя сложную формулу, которая включает площадь вашего дома в квадратных футах, размер вашего устройства, соответствующую скорость воздушного потока, а также статическое давление и потери на трение вашего устройства HVAC. Если вы решите нанять специалиста по HVAC, у него под рукой будут эти инструменты и схемы, чтобы установка прошла гладко.

Однако, если вы хотите рассчитать оптимальный размер воздуховода для вашего дома, вам потребуется следующая информация:

• Площадь вашего дома
• Площадь каждой комнаты в вашем доме
• Кубических футов в минуту (CFM)
• Потери на трение в воздуховодах

Расчет правильного размера воздуховода для использования в вашем доме может быть очень трудной и сложной задачей. Мы разберем каждый из необходимых компонентов ниже.

Практические правила определения размеров воздуховодов основаны на расчете площади вашего дома

Размеры воздуховодов зависят не только от площади вашего дома, но и от площади каждой из ваших комнат. Вам нужно будет рассчитать оба, чтобы определить правильный размер воздуховода.

При установке воздуховодов профессионалы часто используют следующее эмпирическое правило:  Кондиционер мощностью в одну тонну следует устанавливать через каждые 500 футов кондиционируемой площади пола.

С помощью рулетки измерьте длину и ширину каждой стены. Если у вас есть комнаты нестандартной формы, разделите их на прямоугольные части, чтобы собрать размеры. Отслеживайте всю эту информацию в подробной диаграмме, она понадобится вам позже.

Этот расчет известен как ручной метод определения размера D. Это стандартный расчет в отрасли, разработанный американской компанией Air Conditioning Contractors. Когда профессионалы используют этот метод определения размеров, он обеспечивает надлежащую изоляцию и лучший воздушный поток, а также контроль над дополнительным шумом.

Практические правила определения размеров воздуховодов Понимание кубических футов в минуту (CFM)

кубических фута в минуту, или CFM, относится к скорости воздуха, необходимой для надлежащего охлаждения или обогрева помещения. Размер вашего воздуховода может уменьшить или увеличить это измерение, поэтому вам необходимо рассчитать это измерение для каждой комнаты в вашем доме.

Чтобы определить CFM, сначала найдите размер вашего нагревателя или охладителя в тоннах. Затем умножьте это число на среднюю мощность блока HVAC, или 400. Затем разделите это число на общую площадь вашего дома.

Этот расчет дает вам множитель для определения CFM для всех ваших комнат. Например, если площадь вашей гостиной составляет 300 квадратных футов, умножьте 300 на (размер квартиры x 400) / общую площадь в квадратных футах. Повторите это для каждой комнаты в вашем доме. Вот формулы для дальнейшего уточнения:

• Кубических футов в минуту = (Размер устройства в тоннах x 400) / общий квадратный фут вашего дома
• CFM для каждой отдельной комнаты = Площадь комнаты x (Размер квартиры x 400) / Общая площадь вашего дома в квадратных футах

Практические правила определения размеров воздуховодов Коэффициент потерь на трение

Следующей важной единицей, которую необходимо знать при определении размера воздуховода, является коэффициент потерь на трение. Это в конечном итоге поможет вашему подрядчику установить статическое давление вашего устройства, еще одно измерение, влияющее на воздушный поток.

Расчет коэффициента потерь на трение зависит от длины каждого воздуховода, а также количества змеевиков, решеток, фильтров, регистров и витков в воздуховоде. Ваш подрядчик будет использовать калькулятор размера воздуховода, чтобы учесть все эти измерения, умножить на 100 и разделить на общую длину воздуховода.

Поскольку это очень сложное измерение, мы рекомендуем доверить расчет коэффициента потерь на трение профессионалу. Однако вы можете определить общее число, используя онлайн-калькулятор потерь на трение.

Комбинирование всего для определения размера воздуховода

Правильный размер воздуховода будет рассчитан путем объединения размера, CFM и потерь на трение в вашем доме. Это оказывается довольно сложным расчетом, и вам лучше всего доверить его экспертам.

Специалисты

HVAC имеют доступ к сложному программному обеспечению и запрограммированным калькуляторам, которые позволяют проводить точные измерения. Поскольку размер ваших воздуховодов может значительно изменить комфорт вашего дома, вам всегда следует консультироваться с опытным профессионалом при проектировании воздуховодов.

Для получения дополнительной информации об отоплении и охлаждении в вашем доме ознакомьтесь со статьей «Сколько времени нужно, чтобы дом охладился с 80 до 72 градусов?»

Связанные вопросы

Как рассчитать CFM для размера воздуховода?

Расход воздуха должен быть прямо пропорционален размеру воздуховода. Вот почему важно найти CFM каждой комнаты, прежде чем решить, какой размер воздуховодов вам нужно установить. Расчет CFM потребует, чтобы ваш размер HVAC был в тоннах, а затем вы умножили его на 400, что является средней мощностью любой единицы HVAC.

Возвратный воздуховод какого размера мне нужен для 3-тонной установки?

3-тонная установка использует примерно 1200 кубических футов в минуту или примерно 400 кубических футов в минуту на тонну. Самое низкое, что вы должны сделать, это около 350 за тонну, когда условия очень влажные. Большинство возвратных вентиляционных отверстий имеют размер 16 на 20 дюймов или больше.

Вам нужна установка или замена воздуховодов или вентиляционных отверстий?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наши выводы

Установка воздуховода правильного размера в вашем доме необходима для правильной работы системы ОВКВ. Если ваши воздуховоды слишком малы или слишком велики, вы позволите воздуху выходить, и в конечном итоге это приведет к увеличению расходов на отопление или охлаждение.

Система отопления, вентиляции и кондиционирования воздуха в вашем доме является важным компонентом вашего дома, поэтому лучше всего обратиться к профессионалу, когда дело доходит до выбора правильных воздуховодов. Да, вы можете следовать общим правилам определения размеров воздуховодов, но профессионал может гарантировать, что вы получите именно то, что вам нужно.

Недавно опубликовано

ссылка на Лучшее время для удобрения газона до или после дождя?

Когда лучше удобрять газон до или после дождя?

Пышный газон – это то, чего хочет каждый домовладелец. Фактически, вы можете оказаться в тихом соседском соревновании, чтобы увидеть, у кого будет самый зеленый газон, свободный от сорняков. Ключом к безупречному газону является…

Продолжить чтение

ссылка на Как повесить дверцы шкафа под покраску

Как повесить дверцы шкафа под покраску

Если шкафы в хорошем состоянии, их покраска — экономичный способ обновить их. Но покраска шкафов может занять много времени, особенно когда вы ждете, пока высохнет одна сторона. …

Продолжить чтение

Воздуховоды для систем вентиляции и фасонные части к воздуховодам.

Комплексные решения Ваш комфорт КЛИМАТ ДОМА климатическая платформа
О НАС || ВЕНТИЛЯЦИЯ || КОНДИЦИОНИРОВАНИЕ || ОТОПЛЕНИЕ || КОНТАКТ
ПОСЛЕДНИЕ ПУБЛИКАЦИИ Эффективные способы снижения затрат на отопление… Установка душевой кабины самостоятельно Уют в доме – это мебель Стильный дизайн маленькой ванной Обивка металлических дверей. … Кондиционер – проблемы или удовольствие?…. Охлаждение торговых помещений с применением чиллеров….. Практичные и долговечные материалы для сантехники…. От чего зависит комфорт ванной комнаты…. Детский спортивный уголок…. Домашний бассейн…. Хладагенты…. Металлопластик окна и комфорт…. Горелки для электроплит. … Энергосберегающие и теплоизоляционные материалы. Минеральная вата….. Светодиодная революция…. Человек и недвижимость…. Рекуператоры в вентиляции…. Соковыжималка – климатическое оборудование?….	Воздуховоды и фасонные части, применяемые в системах вентиляции, кондиционирования и воздушного отопления. Воздуховоды могут изготавливаться из разных материалов – в зависимости от характера и свойств воздушной смеси это может быть листовая оцинкованная или черная сталь, нержавеющая сталь, алюминий, различные пластмассы. В качестве воздуховодов также могут использоваться встроенные каналы из кирпича, бетона. Наиболее широкое применение получили воздуховоды из листовой оцинкованной стали. Форма воздуховодов и фасонных частей к ним может быть круглой и прямоугольной. Круглые воздуховоды по металлоемкости и трудозатратам при сопоставимых аэродинамических характеристиках более экономичны, чем прямоугольные воздуховоды. Но часто на практике, исходя из конкретной ситуации (дизайн подвесного потолка, дизайн помещения и т. д.), целесообразнее использовать воздуховоды прямоугольного сечения. Для удобства расчета, изготовления, монтажа воздуховодов и других элементов воздуховодов размеры воздуховодов и составных частей вентсистем (их присоединительные размеры) унифицированы. Принятая инвазионная линейка размеров воздуховодов (диаметр, высота или ширина по внешнему габариту), мм: 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000 г.; 2240; 2500 Воздуховоды круглые Воздуховоды круглого сечения, в которых транспортируется воздух с температурой ниже 80 o С, должны быть изготовлены из стального листа толщиной не более: – воздуховоды круглого сечения диаметром менее 250 мм – 0,5 мм; – воздуховоды круглые диаметром от 250 до 450 мм – 0,6 мм; – воздуховоды круглые диаметром от 500 до 800 мм – 0,7 мм; – воздуховоды круглые диаметром от 900 до 1250 мм – 1,0 мм; – воздуховоды круглые диаметром от 1250 мм – 1,2 мм. Сеть воздуховодов должна состоять из унифицированной арматуры (прямых участков, переходов, переходов, тройников, стволов, крестовин и патрубков) соответствующих диаметров. Воздушные контуры круглого сечения бывают спирально-закрученными, прямолинейными, фланцевыми и гибкими. В последнее время все большее распространение получают спиральные воздуховоды в связи с дешевизной изготовления. Изготовление спиральных воздуховодов из стальной оцинкованной ленты толщиной 0,55 и 0,7 мм осуществляется в полностью автоматизированном цикле. Их длина может быть от 1 до 6 м. Спиралевидные воздуховоды соединяются между собой с помощью внутренних или наружных ниппелей. Кроме того, они производят широкий ассортимент фасонных деталей. Это центральные и односторонние переходы, делится на 15 o , 30 o , 45 o , 60 o и 90 o , тройники прямые и угловые, крестовины, стволы, заглушки и зонты. При монтаже каналов соединительные участки фасонных деталей находятся внутри воздуховодов, при этом происходит автоматическая герметизация стыков. Несколько реже, но все же применяются прямолинейные круглые воздуховоды. Прямолинейные воздуховоды круглого сечения из листовой оцинкованной стали толщиной 0,5 – 0,7 мм выполнены таким образом, что при монтаже конец одного воздуховода входит в начало другого. Из-за дороговизны производства прямолинейные круглые воздуховоды применяются в вентсистемах небольшой протяженности или при определенных технологических требованиях. В вентиляционных системах с большими диаметрами и толщиной стенок воздуховодов, где требуется их периодическая разборка, а также в системах аспирации применяют воздуховоды круглого сечения с фланцевым соединением. Фланцы изготовлены из уголка, согнуты по определенному диаметру и приварены в месте соединения и набиты на воздухопроводе. Герметизация стыков воздуховодов осуществляется с помощью резиновых или войлочных прокладок, устанавливаемых между двумя соседними фланцевыми болтами. Сейчас очень популярны при монтаже не очень длинных вентиляционных систем гибкие воздуховоды . Гибкие воздуховоды изготавливаются из алюминиево-полимерных рукавов, армированных стальной проволокой или гофрированным алюминиевым листом. В канальных системах кондиционирования и надувных вентиляционных системах применяют утепленные (утепленные) гибкие воздуховоды, с наружным слоем синтепонового утеплителя. Применяться на длинных (более 4 м) участках гибкие воздуховоды нецелесообразно из-за значительного аэродинамического сопротивления. Но в сочетании со стальными жесткими воздуховодами гибкие воздуховоды получают довольно широкое применение. Размеры гибких воздуховодов также стандартизированы: 100 мм – 4 дюйма; 125 мм – 5 дюймов; 150 мм – 6 дюймов; 200 мм – 8 дюймов; 250 мм – 10 дюймов; 315 мм – 12 дюймов; 355мм – 14″ Гибкие воздуховоды большего диаметра также предлагаются некоторыми производителями, но применяются крайне редко. Следует отметить, что для специальных систем вентиляции, систем аспирации, для различных технологических процессов также гибкие аэрозоли из используются полимерные материалы, армированные стальной проволокой. Диаметры и материал, из которого изготавливаются такие гибкие воздуховоды, представлены в большом ассортименте, но используются в основном в специальных производствах. Воздуховоды прямоугольные Воздуховоды прямоугольные должны иметь отношение сторон не более 6,3. Воздуховоды прямоугольные , по которым транспортируется воздух при температуре 80 o С, должны быть изготовлены из листовой стали толщиной не более: – Воздуховоды прямоугольные с большим размером стороны менее 250 мм – 0,5 мм – Воздуховоды прямоугольные с большей стороной от 300 до 1000 мм – 0,7 мм; – Воздуховоды прямоугольные с большей стороной от 1250 до +2000 мм – 0,9 мм Воздуховоды прямоугольные соединяются между собой с фасонными изделиями посредством предварительно заполненных фланцев на их концах или рельсового соединения. Рельсовое соединение из-за большой сложности его изготовления применяется реже. Фланцы в настоящее время изготавливаются из специальных монтажных втулок и уголков соответствующих размеров. Герметизация между фланцами воздуховодов осуществляется с помощью специального уплотнителя, наклеиваемого на один из соседних фланцев. Воздуховоды прямоугольного сечения удобно использовать там, где по разным причинам есть ограничение по высоте укладки потолка.
копирайтинг 2011-2020  &nbsp

Различные типы воздуховодов для кондиционера

Нужно установить воздуховод для кондиционера и не можете решить, какой из них выбрать? Или ищете профессиональную помощь для очистки воздуховодов, но не можете понять, какой тип воздуховода у вас дома? Или Не волнуйтесь, мы вас прикроем. Мы расскажем вам о различных типах воздуховодов и о том, как мы поможем вам очистить их все.

Страница Содержание

Гибкий воздуховод

Этот тип воздуховода изготовлен из металлической проволоки и покрыт слоем гибкого пластика. Гибкий воздуховод также имеет теплоизоляцию из стекловаты, но из других материалов, таких как полиэтилен или металлизированный ПЭТФ. Гибкие воздуховоды обычно выглядят как куб и не имеют изгибов или смещений. В вашем доме, вероятно, есть гибкий воздуховод, если у вас мало места.

Жесткие воздуховоды

Жесткие воздуховоды бывают различных форм, размеров и материалов. Жесткий воздуховод может быть изготовлен по индивидуальному заказу в соответствии с потребностями заказчика. Они жесткие, надежные, безопасные и долговечные. Существуют следующие типы воздуховодов (жестких):

Воздуховоды из листового металла

Обычно при изготовлении этого типа воздуховодов используются оцинкованная сталь и алюминий, но предпочтение отдается алюминию из-за его легкости и простоты установки. Лучшая часть установки воздуховода из листового металла заключается в том, что вам не нужно беспокоиться об опасной плесени и других образованиях, поскольку оба материала не являются пористыми по своей природе и, таким образом, ограничивают рост плесени в воздуховодах.

Воздуховоды, облицованные стекловолокном

Жесткие воздуховоды также могут быть облицованы стекловолокном. Этот воздуховод очень похож на воздуховод из листового металла, но имеет внутреннее или внешнее покрытие из стекловолокна. Эти воздуховоды предпочтительны в коммерческих зданиях и офисах, поскольку воздуховоды с облицовкой из стекловолокна обладают способностью гасить звук кондиционера.

Не рекомендуется использовать воздуховоды с облицовкой из стекловолокна, так как они могут испортиться и

Могут выделять в воздух мелкие частицы стекловолокна. Длительное воздействие этих частиц стекловолокна может вызвать серьезные проблемы со здоровьем, такие как астма и т. д. Кроме того, стекловолокно является пористым по своей природе и, таким образом, позволяет расти плесени и бактериям. Воздуховоды, облицованные стекловолокном, относительно трудно чистить.

Воздуховоды из фибрового картона

Древесноволокнистый картон представляет собой прессованное и связанное смолой стекловолокно, которое затем ламинируется листом фольги. Такое ламинирование защищает их от влаги. Воздуховод из ДВП наиболее предпочтителен для систем отопления и охлаждения, потому что он изолирован. Но так же, как воздуховоды с облицовкой из стекловолокна, эти воздуховоды не рекомендуются для вентиляции, так как они также могут стать домом для плесени и бактерий.

Какой из них лучше?

Несмотря на то, что сегодня на рынке доступны различные типы воздуховодов, наиболее рекомендуется листовой металл, так как этот тип воздуховода не является пористым по своей природе и, таким образом, не позволяет плесени или бактериям размножаться в воздуховодах. Воздуховоды из листового металла также помогают предотвратить потенциальные риски для здоровья, связанные с воздуховодами из стекловолокна. Не забывайте регулярно чистить систему воздуховодов, чтобы поддерживать качество воздуха в помещении в хорошем состоянии. Если вы не знаете, когда их чистить, прочитайте наш пост о том, как часто следует чистить воздуховоды, и узнайте больше об этом. .

Если у вас мало места, вы определенно можете выбрать гибкий воздуховод. Этот тип воздуховода не только сэкономит вам немного места, но и даст вам свободу перемещать воздуховод вперед и назад.

Как The Duct Kings могут помочь вам в очистке всех типов воздуховодов

Поскольку воздуховоды по своей природе хрупкие, их всегда должен чистить профессионал. Вот что мы можем сделать для вас.

Наши специалисты в The Duct Kings — идеальный выбор для очистки воздуховодов, поскольку у нас есть опыт, знания и необходимое оборудование для идеальной очистки вашего воздуховода.

Обученный персонал

Мы в The Duct Kings заботимся о своевременном и правильном обучении нашего персонала, чтобы предоставить нашим клиентам опыт, превосходящий все ожидания. Наши сотрудники имеют высокую квалификацию в очистке различных типов воздуховодов, поэтому вы выбираете нас и можете быть уверены в качестве. Мы также постоянно обновляем наш персонал самыми передовыми процедурами очистки воздуховодов, просто чтобы быть уверенными, что наш персонал в курсе последних событий и может предоставить лучший сервис для наших клиентов.

Опыт очистки всех типов воздуховодов

The Duct Kings зарекомендовала себя в отрасли, наши сотрудники обладают большим опытом и знаниями в очистке всех типов воздуховодов. Мы – все, что вам когда-либо понадобится для очистки любого типа воздуховодов, будь то оцинкованная сталь, воздуховод из стекловолокна или гибкие воздуховоды.

Бесплатный тест на утечку воздуховодов

Мы предлагаем не только то, за что вы платите, но и больше. С каждой услугой по очистке воздуховодов вы также получаете бесплатную проверку герметичности воздуховодов.

Около 30% каждого доллара, потраченного на отопление и охлаждение, теряется из-за негерметичности воздуховодов. Но не беспокойтесь!!! Когда вы нас заполучите, мы бесплатно проверим герметичность воздуховода. Таким образом, технически мы обслуживаем вас не только за то, что вы нам платите, но и за его пределами. Мы также помогаем вам сэкономить на счетах за электроэнергию с помощью нашего бесплатного теста на герметичность воздуховода.

Оплатите нам чистку воздуховодов, и мы подарим вам бесплатный тест на герметичность воздуховодов.

Никаких скрытых комиссий

Мы в The Duct kings придерживаемся справедливой ценовой и прозрачной политики затрат. В большинстве случаев мы можем предоставить предварительную оценку по телефону без каких-либо скрытых затрат. Цена, которую мы даем, это цена, которую вы платите. Итак, если вы видите признаки того, что ваши воздуховоды нуждаются в очистке, не ждите, пока не станет слишком поздно, позвоните нам сегодня!

Аккредитация NADCA

Мы следим за соблюдением правил и стандартов, установленных Национальной ассоциацией очистителей воздуховодов (NADCA), чтобы вы могли полностью положиться на наши услуги. Когда Duct Kings чистит ваши воздуховоды, вы можете просто сесть и расслабиться, потому что наши профессионалы позаботятся обо всем остальном.

Мы на расстоянии одного телефонного звонка. Мы можем ответить на все ваши вопросы по телефону, а также дать вам оценку. Позвоните нам по любым вопросам/проблемам. Мы будем более чем рады помочь вам.

Полезный калькулятор HVAC | Инструменты проектирования ОВКВ и холодильного оборудования

Раздел 4.0. Выбор входных данных

Раздел 4.1. Информация о здании

Первый шаг в использовании практического калькулятора ОВКВ — это ввод информации о здании, такой как кондиционируемая площадь здания, тип здания, здание. Форма и расположение здания. Каждый из этих вариантов будет подробно рассмотрен в этом разделе.

Раздел 4.1.1: Площадь здания

Площадь здания – это не общая площадь, а только площадь здания, которая будет кондиционироваться. Например, механические/электрические помещения, ванные комнаты, складские помещения часто не кондиционируются. Помещения без кондиционеров должны быть исключены из ввода площади здания.

Таблица 2: Используйте только зону с кондиционированием воздуха в разделе ввода площади здания калькулятора.

В приведенном выше примере офисного здания вы должны использовать значение 110 000 кв. футов в практическом калькуляторе HVAC.

Раздел 4.1.2: Типы зданий

Тип здания используется для обеспечения соответствующего значения квадратного фута на тонну и воздушного потока (CFM) на квадратный фут.

Квартира средней/высокой этажности

Описание: Этот тип здания можно использовать для квартир или кондоминиумов, которые больше, чем дома на одну семью или многоквартирные дома. Многоквартирный дом этого типа может быть высотным, более 10 этажей, или среднеэтажным, от 5 до 10 этажей. Эти квартиры часто обслуживаются центральной системой HVAC, но также могут обслуживаться отдельными сплит-системами на квартиру. Помещения внутри квартиры могут быть студиями, однокомнатными и более просторными.

Рис. 2. Квартира, среднеэтажная/многоэтажная холодильная нагрузка, эмпирическое правило

Холодильная нагрузка: Более высокие значения мощности и воздушного потока соответствуют квартирам в более жарком/влажном климате с большим количеством внешних окон (окна и /или световые люки).

Зрительный зал, церковь, театр:

Описание: Зрительные залы, церкви и театры характеризуются высокими значениями плотности людей. Эти люди также имеют малоподвижный уровень активности. Эти типы зданий имеют высокие нагрузки по охлаждению людей и большие потребности в наружном воздухе. Другие места сбора, такие как столовые, также могут использовать этот тип здания. Кухни не следует включать в зону столовой, потому что нагрузка на кухню зависит, прежде всего, от конкретного оборудования.

Рис. 3. Охлаждающая нагрузка аудитории, церкви, театра, эмпирическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и воздушного потока соответствуют зданиям, расположенным в более жарком/влажном климате, поскольку в них основная нагрузка типы зданий будут из-за большого количества вентиляционного воздуха, необходимого для всех людей. Более низкие значения тоннажа и воздушного потока соответствуют зданиям с более высоким значением квадратного фута на человека. Как правило, вы не будете находиться в диапазоне 400 квадратных футов на тонну, потому что эти типы зданий стараются вместить как можно больше людей. Наиболее вероятно значение в диапазоне 250 квадратных футов на тонну и 1,5 кубических футов в минуту на квадратный фут.

Подробнее см. в магазине

Начальная, средняя школа, колледж:

Описание: Этот тип здания можно использовать для начальных школ, старших классов, университетов и колледжей. К сожалению, этот тип здания не может быть использован для дошкольных и детских учреждений. Для этого типа здания характерны в первую очередь помещения классного типа с высокой плотностью людей. В этом типе здания могут быть вспомогательные помещения с кондиционированием воздуха, такие как офисы и сборочные помещения, при условии, что эти помещения не превышают 20% от общей площади здания. Если у вас есть большие офисные помещения или сборочные площади, выделите эти площади с помощью отдельного калькулятора.

Рис. 4. Начальная, средняя школа, колледж Охлаждающая нагрузка, эмпирическое правило

Охлаждающая нагрузка: Как и в предыдущей записи для сборок, более высокие значения тоннажа и воздушного потока соответствуют зданиям с более высокими значениями площади на человека в квадратном футе. и здания, расположенные в более жарком и влажном климате.

Фабрика, Промышленность:

Описание: Фабрики и здания промышленного типа обычно имеют низкие внешние нагрузки, низкую нагрузку людей, но высокую нагрузку оборудования. Эти нагрузки в первую очередь являются ощутимыми, что приводит к более высоким требованиям к воздушному потоку. Могут быть небольшие вспомогательные конференц-залы или офисные помещения, поддерживающие здание, которые вы все равно можете включить в площадь, если эти вспомогательные помещения не превышают 20% от общей площади здания.

Рис. 5: Фабрика, промышленная холодильная нагрузка, практическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и воздушного потока соответствуют зданиям с более высокой плотностью оборудования, которым либо требуется приток свежего воздуха, либо выделяется большое количество тепла. Расположение не должно влиять на здания, которые имеют минимальную потребность в свежем воздухе, потому что эти фабрики и здания промышленного типа редко имеют окна.

Больница, медицинская:

Описание: Больницы и медицинские учреждения состоят в основном из палат для пациентов, кабинетов врачей, постов медсестер, залов ожидания и вспомогательных вспомогательных помещений. Вы не должны включать операционные или лаборатории, которые требуют 100% наружного воздуха (OAIR). Существует еще один тип здания для этих типов помещений, который называется 100% OAIR. В больницах и медицинских учреждениях есть много специального оборудования, такого как обогреватели и инкубаторы, которые способствуют охлаждению. Кроме того, эти здания также требуют большей вентиляции для поддержания определенной скорости воздухообмена.

Рис. 6. Больница, медицинская охлаждающая нагрузка, практическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и воздушного потока соответствуют зданиям с большим количеством теплопроизводящего медицинского оборудования, например, зданию с аппаратами МРТ или родильным залам, а не кабинет стоматолога, в котором установлено меньшее теплопроизводящее оборудование. Некоторые медицинские учреждения также включают больше окон, что приведет к увеличению значений тоннажа и воздушного потока.

Гостиница, мотель, общежитие:

Описание: Гостиницы, мотели и общежития состоят в основном из комнат для сна. Подсобные помещения, такие как офисы и приемные, также включены в эту площадь здания. Эти здания также имеют лифты и характеризуются высоким процентом оконного проема. Невысокие здания, такие как жилые дома, не должны включаться в этот тип зданий. Квартиры с проходом следует использовать по типу жилого дома. Рестораны, расположенные в этих зданиях, могут использовать тип здания Магазины.

Рис. 7. Охлаждающая нагрузка гостиницы, мотеля, общежития, практическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и воздушного потока соответствуют зданиям с большим количеством теплопроизводящего медицинского оборудования, например, зданию с аппаратами МРТ или родильным залам, как в отличие от стоматологического кабинета, в котором установлено меньшее теплопроизводящее оборудование. Некоторые медицинские учреждения также включают больше окон, что приведет к увеличению значений тоннажа и воздушного потока.

Библиотека, музей:

Описание: Библиотеки и музеи состоят из помещений с большими открытыми площадками и чаще всего с минимальными окнами. Эти помещения имеют более строгий контроль температуры и влажности, чтобы поддерживать состояние экспонатов и книг. В помещениях также обычно больше места для экспонатов и книг, что оставляет меньше места для людей. В этих помещениях также имеется минимальное теплопроизводящее оборудование.

Рис. 8: Библиотека, музейная охлаждающая нагрузка, практическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и воздушного потока соответствуют зданиям, в которых может разместиться больше людей. Например, в здании с небольшим количеством экспонатов, например в художественной галерее, будет меньше места для выставок, не производящих тепло, но больше места для людей. Увеличение количества людей приведет к увеличению нагрузки на охлаждение. Иногда эти здания будут иметь более высокий процент оконных проемов на внешней конструкции, что также увеличит охлаждающую нагрузку в сторону более высокого предела диапазона.

Подробнее см. в магазине

Офис:

Описание: Офисы состоят из кабинок, где примерно на каждые 140 квадратных футов приходится один человек. В каждой кабине обычно есть один компьютер и один экран. Частные офисы и вспомогательные помещения, такие как конференц-залы и комнаты отдыха, также включены в площадь здания. Большие столовые для сотрудников, площадь которых превышает 20% от общей площади здания, не должны включаться в площадь здания.

Рис. 9. Охлаждающая нагрузка офиса, практическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и воздушного потока соответствуют зданиям с более высокой вычислительной нагрузкой и более высокой нагрузкой людей. В некоторых офисных зданиях есть сотрудники с несколькими экранами и меньшей площадью на человека. Примером такого типа здания может быть правительственный командный центр. Другие офисные здания также могут иметь более высокий процент окон, что приведет к более высоким нагрузкам, или большие принтеры и копировальные аппараты также могут вызвать более высокие нагрузки.

Жилой дом:

Описание: Тип жилого дома включает небольшие и большие дома на одну семью. Также включены квартиры типа Walk-up, которые находятся в диапазоне от 1 до 5 этажей. В этих зданиях минимальное количество оборудования, такого как телевизоры и компьютеры. Печи и плиты, которые используются лишь изредка, обычно не влияют на расчетную охлаждающую нагрузку. Небольшие прачечные и помещения общего пользования также могут быть включены в площадь здания, если эти площади не превышают 20% от общей площади здания.

Рис. 9. Охлаждающая нагрузка жилого дома, практическое правило

Охлаждающая нагрузка: В больших домах на одну семью и квартирах с высоким процентом оконных проемов на внешнем фасаде значения тоннажа и воздушного потока ближе к верхней границе диапазона.

Серверы, компьютеры, электроника:

Описание: Эти типы помещений в основном предназначены для зданий с большим количеством серверных стоек или большим количеством электронного оборудования. В этих зданиях обычно почти нет людей и еще меньше окон. Там может быть несколько офисов поддержки, но большая часть нагрузки на охлаждение приходится на серверы или электронное оборудование. Этот тип оборудования может производить большое количество тепла и занимать очень мало места, что приводит к более высоким воздушным потокам на квадратный фут. Кроме того, серверы сложены в стойки, чтобы занимать еще меньше места.

Рис. 10. Серверы, компьютеры, охлаждающая нагрузка для электроники, практическое правило

Охлаждающая нагрузка: Значения охлаждающей нагрузки сильно различаются в зависимости от количества серверов или электроники в пространстве. Если вы можете получить значения мощности оборудования в кВт или количество стоек, вы сможете лучше оценить охлаждающую нагрузку. В этом калькуляторе следует использовать только диапазон охлаждающей нагрузки, если информация об оборудовании неизвестна.

Магазины, торговые центры:

Описание: Этот тип здания включает в себя магазины шаговой доступности, супермаркеты (за исключением холодильной нагрузки для морозильных камер), аптеки, розничные магазины, парикмахерские, рестораны и кафетерии. В этих помещениях в основном работают люди с уровнем активности чуть выше сидячего. Также распространены высокие нагрузки на окна и минимальные нагрузки на оборудование, за исключением телевизионных экранов.

Рис. 11. Магазины, холодильная нагрузка торговых центров, практическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и расхода воздуха относятся к зданиям с необычно большим количеством окон и более высокой плотностью людей, чем обычно. Например, парикмахерские и бутики могут иметь меньшую нагрузку людей и только один фасад с остеклением, что соответствует более низким значениям охлаждающей нагрузки. Рестораны, кафетерии и крупные универмаги с более высокими значениями плотности людей и несколькими фасадами с окнами будут иметь более высокие значения холодильной нагрузки.

100% наружный воздух (лаборатории, больницы):

Описание: 100% наружный воздух в таких помещениях, как лаборатории и больничные помещения, обычно имеют вытяжные шкафы или большое количество отработанного воздуха, необходимого для удаления загрязняющих веществ из помещения. Затем этот воздух должен быть заменен кондиционированным воздухом. Эти здания также имеют минимальные оконные проемы и, следовательно, низкие внешние нагрузки. Минимальные нагрузки за счет компьютеров и другого теплопроизводящего оборудования.

Рис. 12. Охлаждающая нагрузка для 100 % наружного воздуха (лаборатории, больницы), эмпирическое правило

Охлаждающая нагрузка: Более высокие значения тоннажа и расхода воздуха в диапазоне должны напрямую соответствовать местам расположения зданий с более жаркими и влажными расчетными условиями . В некоторых лабораториях может быть оборудование промышленного типа или другое оборудование с высокой теплопроизводительностью, что приведет к тому, что значения охлаждающей нагрузки и воздушного потока будут находиться в верхней части диапазона. Нижняя граница диапазона больше применима к зданиям, в которых есть только компьютеры, копировальные аппараты и другое оборудование офисного типа.

Дополнительные сведения см. в магазине

Раздел 4.1.3: Форма здания

Форма здания определяет гидравлически удаленный участок для расчетов насоса охлажденной воды и вентиляционной установки. Если вы выберете здание квадратного типа, то гидравлически удаленная длина будет в два раза больше стороны здания. Если вы выбрали здание прямоугольного типа, то гидравлически удаленная длина равна длине плюс ширина прямоугольника. Сторона квадратного здания и длина/ширина прямоугольного здания находятся с помощью приведенных ниже уравнений.

Рис. 13: Форма здания помогает определить гидравлически удаленный участок для расчетов как со стороны воздуха, так и со стороны воды.

Раздел 4.1.4: Местоположение здания

Параметры, доступные в раскрывающемся меню, могут не точно соответствовать местоположению вашего здания. В этом случае вы должны найти данные ближайшей метеостанции в ASHRAE Fundamentals или по следующей ссылке ниже. Затем вам нужно найти значение 0,4% охлаждения по сухому термометру и соответствующий клапан смоченного термометра и вставить эти значения, чтобы переопределить данные о местоположении. Далее вам нужно найти 1% вентиль с сухим термометром и вставить это значение.

Значения 0,4 % и 1 % соответствуют количеству часов, в течение которых в течение года в этом месте будет температура, равная этим значениям или ниже. Например, расчетная нагрузка по холоду вне помещений имеет расчетное значение 0,4 %, что означает, что расчетные условия вне помещения будут иметь место приблизительно 35 часов в году.

0,4%*8780 часов=35,04 часа

Обратные значения этих значений также могут встречаться в области HVAC. Например, если вы проектируете свою систему HVAC для проектных условий 0,4% наружного воздуха, ваша система может выдержать нагрузку на охлаждение 99,6% часов в течение года.

Следующий термин, который вы должны понять, это среднее значение совпадения. Это среднее значение совпадающих значений при расчетных условиях вне помещения. Например, предположим, что значение сухого термометра при охлаждении 0,4% составляет 99 °F. Это значение или выше встречается в 0,4% часов в течение года. Однако, когда температура по сухому термометру больше или равна 99 °F, существует также набор совпадающих значений для смоченного термометра. Условия могут быть следующими: 99 °F/87 °F, 99 °F/84 °F, 100 °F/89 °F и т. д. Среднее значение всех значений смоченного термометра за 35,04 часа является средним совпадающим значением смоченного термометра.

Таблица 3: Пример расчета условий нагрева и охлаждения для определенного места.

В предыдущей таблице показаны условия выборки, чтобы помочь укрепить концепцию средних совпадающих значений. Образец A представляет собой охлаждение по сухому термометру на 0,4% при 98,5 °F и среднее совпадение по влажному термометру 66,3 °F. Образец B представляет собой 1%-ное охлаждение по сухому термометру и средние совпадающие значения по влажному термометру. Можно было бы ожидать, что эти значения будут ниже, поскольку они встречаются в большем проценте случаев, и это действительно показывает, что значения ниже. Образец C показывает 0,4% испарения смоченного термометра. Только 0,4% часов в году имеют состояние смоченного термометра этого значения или выше. Совпадающий средний сухой термометр в этих условиях показан как 92,8 °F.

Раздел 4.2: Выбор типа системы охлаждения

Можно выбрать четыре типа системы. Краткое описание каждой системы показано в таблице ниже, а затем каждая система рассматривается более подробно после этого раздела.

Таблица 4: В этой таблице показан типичный диапазон, применимый для каждого типа системы.

В предыдущей таблице указан диапазон тонн для каждого типа системы. Эта таблица была создана с упором на рентабельность инвестиций. В сплит-системе конденсатор и испаритель охлаждаются воздухом, что приводит к низкой тепловой эффективности теплопередачи. Это увеличит потребление электроэнергии и эксплуатационные расходы. В системе водяного охлаждения с воздушным охлаждением конденсатор охлаждается воздухом, а испаритель охлаждается охлажденной водой. Это повышает эффективность, но также увеличивает первоначальную стоимость строительства. Увеличение первоначальных затрат на строительство позволит получить достаточную экономию электроэнергии только в том случае, если степень охлаждения высока. Наконец, в системе водяного охлаждения конденсатор и испаритель охлаждаются водой. Конденсатор охлаждается конденсаторной водой, а испаритель охлаждается охлажденной водой. Это увеличивает КПД при полной нагрузке до 0,6 кВт/т.

Подробнее см. в магазине

Раздел 4.

2.1: Сплит-система/Комплектный кондиционер

Сплит-системы состоят из наружного конденсаторного блока с воздушным охлаждением и внутреннего фанкойла. Между двумя блоками находятся два набора трубопроводов хладагента. Калькулятор рассчитает общий тоннаж, необходимый для охлаждения здания, а также разделит общий тоннаж поровну между количеством конденсаторов с воздушным охлаждением или фанкойлов, которые будут в вашей системе. Например, вы можете установить по одному фанкойлу на каждую комнату в двухэтажной квартире. Тем не менее, вы можете иметь один большой конденсаторный блок с воздушным охлаждением на каждом этаже, всего два конденсаторных блока с воздушным охлаждением.

Рис. 14. Сплит-система обычно состоит из нескольких внутренних и наружных блоков. Трубопровод хладагента соединяет внутренний и наружный блоки.

Трубопровод хладагента состоит из линии подачи жидкого хладагента (RL) и линии возврата горячего газообразного хладагента (RG). Жидкий хладагент (RL) поступает в фанкойл, где он сначала превращается в холодную насыщенную жидкость, а затем испаряется, поскольку жидкость используется для охлаждения воздуха, продуваемого через змеевики испарителя. Затем газообразный хладагент (RG) направляется обратно в конденсаторную установку с воздушным охлаждением, где газ сжимается, затем охлаждается и превращается в жидкость с помощью конденсаторных змеевиков и вентиляторов. Наконец, жидкий хладагент (RL) затем направляется обратно в фанкойл, и цикл повторяется.

Раздел 4.2.2: Система водяного охлаждения с воздушным охлаждением Тип

Система водяного охлаждения с воздушным охлаждением состоит как минимум из одного чиллера с воздушным охлаждением, который использует наружный воздух для отвода тепла в холодильном цикле. Эта система включает чиллеры с воздушным охлаждением, расположенные на открытом воздухе, насосы охлажденной воды, которые также могут быть или не быть расположены на открытом воздухе. Внутри здания находятся вентиляционные установки с охлажденной водой (AHU) или фанкойлы (FCU). Эти блоки обычно состоят из змеевика охлажденной воды, нагревательного змеевика, фильтра и вентилятора/двигателя.

Рисунок 15: Система водяного охлаждения с воздушным охлаждением состоит из чиллеров с воздушным охлаждением и насосов охлажденной воды. Дополнительное оборудование, такое как система очистки воды, расширительный бак и воздухоотделитель, также включены в эту систему. Тем не менее, эти части оборудования не требуют значительной мощности. На воздушной стороне системы в этой системе также предусмотрены воздухообрабатывающие агрегаты и/или фанкойлы.

Раздел 4.2.3: Система водяного охлаждения с водяным охлаждением, тип

Система водяного охлаждения с водяным охлаждением состоит как минимум из одного чиллера с водяным охлаждением, в котором вода конденсатора используется для отвода тепла в холодильном цикле. Эта система включает чиллеры с водяным охлаждением, насосы охлажденной воды, водяные насосы конденсатора и вспомогательное оборудование, такое как система водоподготовки, расширительный бак и воздухоотделитель, которые расположены внутри помещения. Кроме того, внутри здания установлены вентиляционные установки с охлажденной водой (AHU) или фанкойлы (FCU). Эти блоки обычно состоят из змеевика охлажденной воды, нагревательного змеевика, фильтра и вентилятора/двигателя. На открытом воздухе расположены градирни, которые используют испарительное охлаждение для охлаждения воды конденсатора.

Рисунок 15: На этом рисунке показаны компоненты системы водяного охлаждения с водяным охлаждением. Система водяного охлаждения с водяным охлаждением состоит из чиллеров с водяным охлаждением, насосов охлажденной воды, водяных насосов конденсатора и градирен. Дополнительное оборудование, такое как система очистки воды, расширительный бак и воздухоотделитель, также включены в эту систему. Тем не менее, эти части оборудования не требуют значительной мощности. На воздушной стороне системы в этой системе также предусмотрены воздухообрабатывающие агрегаты и/или фанкойлы.

Раздел 4.3: Выбор типа системы отопления

Искусство и наука проектирования и монтажа домашних воздуховодов

Мы знакомим наших клиентов со многими темами, связанными с HVAC, но больше всего заблуждений касается воздуховодов.

Почему это? Ответ кажется очевидным: когда люди думают об обслуживании HVAC, они думают об основном оборудовании. Кондиционер, тепловой насос или печь. Они не думают о воздуховодах.

Вам нужны легкие, чтобы дышать, а также целая сеть в вашем теле, чтобы доставлять кислород к клеткам вашего тела. Забыть о воздуховодах — это все равно, что думать, что легкие выполняют всю работу по насыщению организма кислородом самостоятельно.

Это сравнение может показаться драматичным, но я думаю, что оно более уместно, чем некоторые думают. Неправильное расположение воздуховодов влечет за собой гораздо больше проблем с комфортом, чем люди думают. На самом деле, По моим оценкам, около 9 из 10 выполненных нами работ включают в себя некоторую модификацию воздуховодов , потому что существующие воздуховоды редко бывают без недостатков, которые влияют на воздушный поток в доме и, в конечном итоге, на его комфорт.

В этой статье рассказывается, «почему» и «как» этот показатель. Понимание важности воздуховодов поможет вам принять правильные долгосрочные решения для вашего дома.

Почему вам может понадобиться новый воздуховод

Все это не имеет значения, если это не влияет на ваш дом. Но во многих случаях, когда вы беретесь за новый проект HVAC, это повлияет на вас. Каковы причины этого? Это зависит от домохозяйства, но ниже приведены некоторые распространенные причины:

1. Предыдущая система имела неправильный размер. Мы подробнее поговорим о расчете системы ниже, но часто расчеты, определяющие, сколько энергии требуется вашей системе для адекватного обогрева и охлаждения вашего дома, выполняются неправильно.
2. Вы добавили комнату или зону в дом с момента установки последней системы. Возраст вашей системы HVAC может достигать 20-30 лет. С тех пор, возможно, вы (или предыдущий владелец) добавили крытый внутренний дворик, куда поступает воздух, или, может быть, вы установили новую комнату с четырьмя сезонами. К некоторым домам в предыдущие десятилетия были пристроены целые крылья! В этих случаях воздуховод не сможет справиться с потребностями этой новой конфигурации.
3. У вас нет воздуховодов (плинтус, окно или альтернативное отопление/охлаждение). Это самая крупная работа из всех, но мы справлялись со многими подобными задачами. Если у вас никогда не было канальной системы вентиляции и кондиционирования в вашем доме, необходимо будет спроектировать и установить всю систему воздуховодов.
4. У вас проблемы в определенных комнатах. У вас наверху слишком жарко? Является ли одна область постоянно холоднее, чем остальная часть дома? Часто это не проблема кондиционера или печи. Это проблема с воздуховодами.

СВЯЗАННЫЕ: Почему у меня наверху так жарко? Решения для вашего второго этажа

Оценка вашей системы

В индустрии HVAC существует (неудачная) норма. Это выглядит так:

• Проверить площадь дома
• Решите, какой размер кондиционера или печи вам нужен.

Это неправильно . И это часто включает в себя игнорирование воздуховодов.

Для справки: когда я говорю о «размере», я имею в виду, насколько мощна ваша система. И когда мы говорим о мощности системы, она обычно выражается в тоннаже (что связано с воздушным потоком и давлением). Таким образом, 1-тонная система менее мощная, чем 4-тонная, но и стоить она будет дешевле. В большом доме потребуется больше энергии для обогрева и охлаждения, чем в маленьком. Но не ТОЛЬКО размер дома имеет значение.

Во-первых, количество, размер и качество окон имеют значение. Например, старые однокамерные окна будут пропускать воздух.

Изоляция также имеет значение. Как и размер потолка, и сколько этажей в вашем доме. И многие другие.

Это также влияет на воздуховоды. Допустим, у вас есть 2-тонная система, но вашему дому действительно нужна 2,5-тонная система. Размер воздуховода рассчитан на 2-тонную систему. И если либо система, либо воздуховод имеют неподходящий размер, вы не получите необходимого потока воздуха для эффективного обогрева и охлаждения вашего дома.

Это суть проблемы с размером. Это проблема, которую я чаще всего вижу в домах, а следующая по распространенности проблема даже близко не стоит. Итак, урок ясен: убедитесь, что вы работаете с кем-то, кто проверяет воздуховоды и выполняет расчет полной нагрузки, чтобы определить правильный размер.

Сравнение с дорогами

Все ненавидят пробки. Или, если они кому-то нравятся, я еще не встретил этого человека.

Слишком маленький воздуховод похож на пробку.

Как устранить пробки? Одним из способов является увеличение количества полос на дороге. Большому городу нужны гигантские 7-полосные магистрали. Небольшой сельский городок в сельской местности, вероятно, нуждается в одной 4-полосной дороге в центре города, но остальные дороги однополосные.

Воздуховоды одинаковые. И, например, наличие 3-тонного кондиционера и печи, проталкивающей воздух через 2-тонную систему воздуховодов, похоже на перекрытие шоссе в крупном городе. Автомобилям (и воздуху) нужно больше места для плавного движения.

И что получится, если это проигнорировать? Увеличиваются расходы на коммунальные услуги, и ваша система будет работать намного дольше, и вы все равно не получите хорошего притока воздуха в определенные части вашего дома.

Наука о проектировании воздуховодов

Мы не получаем правильных размеров воздуховодов случайно.

Позвольте представить вам SMACNA! Эта довольно забавно звучащая аббревиатура означает Национальную ассоциацию подрядчиков по обработке листового металла и кондиционеров. Они создают и тестируют стандарты для проектирования воздуховодов, которые помогают информировать процессы установки в отрасли.

SMACNA даже предоставляет различные инструменты и приложения для помощи в выполнении этих задач, поскольку расчеты могут стать очень интенсивными.

Это похоже на стандарты расчета нагрузки, разработанные ACCA (Air Conditioning Contractors of America). Вот как определяется правильный размер для вашей системы HVAC.

Какие соображения на практике включают эти стандарты? Я приведу несколько примеров:

1. Если помещение имеет определенный размер, ему потребуется определенное количество воздуха, поступающего в него, что затем соотносится с потоком воздуха, проходящим через всю систему и воздуховод отдельной комнаты. линия.
2. Магистральный трубопровод — это главный воздуховод, выходящий из вашей печи. Чтобы придерживаться аналогии с деревом, «ветви» — это меньшие линии воздуховодов, которые идут к отдельным комнатам и вентиляционным решеткам. Магистральная линия должна обеспечивать необходимый поток воздуха, но также должна оставаться в пределах определенных параметров высоты и ширины. Максимально допустимое соотношение высоты к ширине для магистральной линии составляет 4:1 (например, 8 дюймов в высоту, 32 дюйма в ширину), но обычно безопаснее приблизиться к соотношению 2:1 или 3:1. Например, во многих домах типична магистральная линия размером 24×8 дюймов.
3. Повороты и изгибы требуют осторожности. Например, вы, как правило, не можете попасть прямо в Т-образный поворот на 90 градусов, иначе вы нарушите внутреннее давление, которое должна поддерживать система. В зависимости от скорости воздушного потока повороты имеют определенные рекомендуемые параметры, чтобы обеспечить постоянное поддержание надлежащего воздушного потока.

СВЯЗАННЫЕ: Воздуховоды ОВКВ: передовые методы очистки, модификации и ухода

Важность возвратного воздуха

До сих пор мы говорили только о воздухе, идущем от вентилятора в вашей печи и поступающем в ваш дом. А как быть с воздухом, который возвращается в систему?

Об этом часто забывают при проектировании воздуховодов. Основная идея заключается в том, что отопление и охлаждение — это не просто подача воздуха в дом, а создание схемы циркуляции воздуха, которая удаляет неочищенный воздух из вашего дома и возвращает его в центральный блок для нагрева или охлаждения. Если этой циркуляции не произойдет, вы никогда не будете чувствовать себя в полной мере комфортно.

Если в помещении, например, нет воздуховода рециркуляции, то не имеет значения, сколько прохладного воздуха вы накачаете в него летом. Ему будет трудно оставаться хладнокровным, и часто будет душно и неудобно.

Во многих случаях воздуховоды, идущие от печи к дому, в порядке, а вот возвратных воздуховодов катастрофически не хватает. Единственная наиболее распространенная модификация воздуховодов, которую мы производим, – это установка большего отвода обратного воздуха (основная обратная линия, соединенная с вашей печью), чтобы в доме могла происходить надлежащая циркуляция.

Искусство проектирования воздуховодов

Дома строятся по-разному, так почему все воздуховоды должны быть одинаковыми? Здесь наука встречается с искусством.

Допустим, 10 лет назад к дому пристроили комнату, и теперь вы заменяете систему вентиляции и кондиционирования. В таких случаях надлежащие воздуховоды устанавливаются редко, поэтому нам часто приходится обходить существующую конструкцию, чтобы выяснить, как провести надлежащие воздуховоды в новую область.

Те стандарты и рекомендуемые параметры, о которых я упоминал ранее, все еще применяются, но нам часто приходится работать в узких, тесных помещениях, которые не были спроектированы с учетом воздуховодов.

Всегда есть решение, но иногда оно неочевидно. Таким образом, небрежная работа, которая не требует времени для тщательного проектирования вашей системы воздуховодов, в конечном итоге будет намного менее эффективной и намного менее удобной.

Поэтому, когда мы говорим, что создаем индивидуальные решения для дома, это не просто слоган. HVAC не подходит для всех, так почему ваша система должна быть такой же, как у всех?

Сравнение с шинами

Где вы смотрите, какое давление должно быть в шинах вашего автомобиля?

Многие ответят «на самих шинах», и да, будет указан рекомендуемый или максимальный PSI (фунты на квадратный дюйм)

Но это неправильно. Вернее, есть вероятность ошибиться. Эти шины были созданы для множества различных марок и моделей автомобилей, которые имеют разные требования к весу и размерам. Поэтому правильное место для поиска обычно находится на наклейке на внутренней стороне двери со стороны водителя. И это правильно, потому что это конкретно для вашей машины.

Компании, предлагающие одинаковые решения для всех, смотрят на шины только для того, чтобы, так сказать, измерить давление.

Такие параметры, как давление воздуха, статическое давление, количество кубических футов в минуту (куб. фут/мин), которые перемещаются по воздуховоду… все это должно отличаться для вас от вашего соседа.

Долгосрочные риски, связанные с вашим автомобилем, включают нарушение выравнивания или постепенное снижение надежности автомобиля из-за того, что он слегка раскачивается или неправильно сбалансирован за годы и десятки тысяч миль пробега.

С вашей системой вентиляции и кондиционирования все примерно так же. Тот ремонт, который у вас будет через 10 лет, вероятно, предотвратим, но только если у вас была тщательно откалиброванная система в течение последних 10 лет.

Опыт работы с воздуховодами и «достаточно хорошо»

Дома я люблю проделывать один трюк. Я проверяю воздуховод, чтобы убедиться, что точно понимаю, как он работает. Затем я задаю вопросы: кажется ли, что в этой комнате летом всегда влажно? В этой комнате жарче, чем в остальной части дома, летом и холоднее зимой?

Ответ обычно «да», и многие домовладельцы восхищаются моей способностью предсказывать их проблемы.

Но это не волшебство. Нужно просто хорошо понимать, как работает воздушный поток и к каким проблемам он может привести, если воздуховода недостаточно.

Мы обучаем наш отдел продаж также обращать внимание на эти проблемы. Это важно, потому что это означает, что когда мы информируем вас о работе, которую мы рекомендуем, мы принимаем во внимание всю систему. Мы хотим, чтобы вы полюбили свою домашнюю систему вентиляции и кондиционирования. Воздуховоды являются необходимой частью этого.

Недостатком, конечно, является то, что если другой подрядчик пропустит этот шаг, его предложение будет дешевле. Поэтому многие домовладельцы смотрят на ценник и решают, что их существующие воздуховоды в порядке.

И да, все в порядке. Этого достаточно для работы. Но если у вас есть проблемы с воздуховодами, ваша система HVAC никогда не будет отличной . Это означает меньше комфорта. Более высокие затраты энергии. И более короткий срок службы вашего оборудования, что приводит к таким вещам, как дорогостоящий ремонт в течение первых 5-10 лет.

Стоимость воздуховодов для дома

Нам нравится указывать диапазоны цен в наших статьях здесь, в Fire & Ice. Мы верим в прозрачность. Но это сложно, потому что «модификация воздуховода» может быть очень маленькой, очень большой или где-то посередине.

В нижней части у вас есть запасной патрубок обратного воздуха. Включая плату за установку, вы смотрите где-то между 200-400 долларами.

Новая или сильно модифицированная магистральная линия может стоить от 1000 до 1500 долларов.

И если вы добавляете новые воздуховоды по всему дому (либо для замены старых воздуховодов, либо потому, что у вас в настоящее время нет воздуховодов), в типичном доме это может стоить от 10 000 до 12 000 долларов.

Этот последний диапазон встречается редко, но если вы переходите от нуля к полной системе, это разумное ожидание с учетом деталей, конструкции и труда.

Следующие шаги

Если вам нужны новые или модифицированные воздуховоды, вы, вероятно, это знаете. Или, по крайней мере, вы подозреваете, что это может быть проблемой. Может быть, это потому, что в некоторых комнатах поток воздуха заметно ниже. Возможно, это потому, что вы добавили новую комнату.

Тем не менее, хороший воздуховод поможет.

Мы обучили всю нашу команду, чтобы иметь возможность оценивать ваши воздуховоды и давать рекомендации, которые обеспечат вам максимальную отдачу от ваших инвестиций.
