Прямая врезка в воздуховод: в прямоугольный и круглый воздуховод

Врезка в воздуховод: назначение, виды, преимущества

Приветствуем заинтересованных читателей на нашем сайте. В данной статье подробно раскрываются все вопросы, связанные с вентиляционными системами. Желаете узнать все тонкости интересующего предмета? Этот материал позволит вам максимально разобраться в теме.

Под общим понятием вентиляции подразумевают совершение воздухообмена в помещении. При этом существует несколько видов данного механизма, различающихся по характеристикам и конструкции. Важной деталью любой вентиляции является врезка в воздуховод. Чтобы обширно ознакомиться с темой, необходимо узнать определение данного понятия и рассмотреть самые применяемые системы.

Назначения и конструкция

Главное назначение вентиляционной системы заключается в обеспечении помещения необходимым количеством чистого воздуха, для поддержания комфортного состояния человека и сохранения оптимального микроклимата пространства. Наиболее успешно с этим будет справляться приточно-вытяжная вентиляция, потому что эта система по принципу работы напоминает человеческий организм, совершающий вдохи и выдохи. Она будет давать людям достаточно кислорода, что позволяет исключить возможность кислородного голодания и помогает укрепить здоровье, а лишний шум с легкостью смогут подавить шумоглушители.

Врезка в воздуховод – важнейшая фасонная деталь, с помощью которой систему устанавливают в стенку воздуховода.

Устройство сохраняет герметичность и участвует в фильтрации проходящего воздуха, поэтому для его изготовления лучше всего использовать качественные, надежные и прочные материалы, например, нержавеющую или оцинкованную сталь. Профессионалы используют несколько технологий врезки примыканий, рассмотрим три основные:

Прямая для прямоугольного воздуховода

Этот тип используется при необходимости вмонтировать прямоугольную врезку в воздуховод круглого сечения. Конструкцию устанавливают в стену основной воздушной магистрали. В стандарте изделие имеет гладкий конец с отбортовкой. Отверстие должно быть меньше главной прямоугольной магистрали на 50 мм. Малое отверстие оснащено соединяющими рейками. Размеры прямой врезки для прямоугольного воздуховода колеблется от 100 до 1200 мм.

После завершения монтажных работ, необходимо обеспечить полную герметичность системы. Для этого используют специальные силиконовые утеплители.

Прямая для круглого воздуховода

Деталь применяется для соединения круглого с прямоугольным воздуховодом. Данная врезка имеет круглое сечение и монтируется аналогично прямой. Основное отличие подобного устройства заключается в отверстиях в виде окружностей. Диаметры патрубка составляют от 100 мм до 1250 мм.

Угловая для круглого воздуховода

Применяется для соединения воздуховода круглого сечения под углом с возможностью выбора высоты врезки заказчиком, которая должна превышать 5 см. Конструкция детали совпадает с прямой для круглого воздуховода, но есть важное отличие – воздуховод выполнен под углом. Подобное устройство удобно закреплять, благодаря различным размерам врезки. Такой тип имеет большой недостаток — низкая производительность.

Во избежание этого минуса придумана инновационная технология изготовления более прогрессивных спиральнонавивных воздуховодов, они являются наиболее прочными и значительно повышают производительность. С возрастанием спроса на вентиляцию, для удобства потребителей создали комплектующие, которые способны справиться с любой задачей. Например, при необходимости изменения диаметра и смещения оси, используют переходы с круглого сечения.

Размеры, фото и условные обозначения для заказа

Виды различных врезок похожи друг на друга. Выбирая подходящую вентиляцию, важно точно ознакомиться со схемами возможных вариантов и знать условные обозначения.

Схемы врезок:

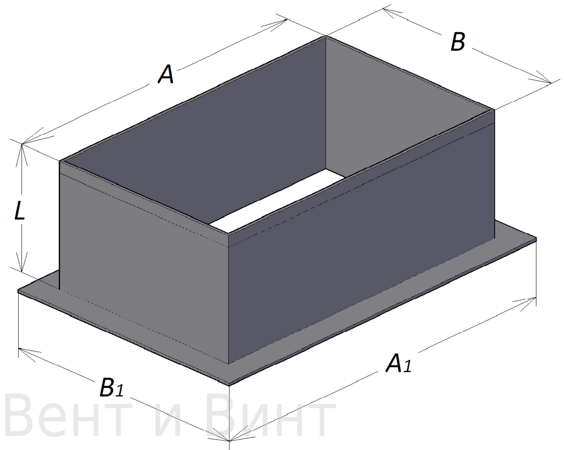

1. Прямая для прямоугольного (рис. 1).
2. Прямая для круглого (рис. 2).
3. Угловая для круглого (рис. 3).

Условные обозначения:

D – диаметр, мм;
d – диаметр, мм;
H – высота, мм;
α – угол.

Пользователи, осуществляя выбор и заказ устройства, могут определить для себя наиболее удобные и подходящие размеры, но при этом необходимо учитывать существующие технологические ограничения. Рассмотрим таблицу основных размеров с учетом технологических ограничений:

Диаметр, мм d	Длина, мм, l	Площадь,	Вес, кг
100 125 140 160 200	40	0,03 0,04 0,04 0,05 0,06	0,2 0,2 0,3 0,3 0,3
250 280 315 355 400 450 500 560	60	0,08 0,08 0,09 0,11 0,12 0,14 0,16 0,18	0,4 0,4 0,4 0,7 0,7 0,8 0,9 1,0
630 710 800 900	80	0,2 0,23 0,29 0,33	1,1 1,3 1,6 2,6
1000 1120 1250	100	0,37 0,41 0,5	3 3,3 4

Особенности установки

Вне зависимости от места монтажа воздуховодов – снаружи или внутри помещения, технология установки всегда аналогична. Вентиляционную конструкцию монтируют двумя способами: в плоскость или в трубу. Прямая врезка устанавливается в плоскость, для закрепления круглого воздушного канала в прямоугольную магистраль. Для того, чтобы возможно было осуществить закрепление, в конструкции делают специальное отверстие. Для обеспечения жесткости детали, важно предусмотреть, чтобы поперечный размер стенки превышал размер отверстия не менее, чем на 5 см.

Монтаж в трубу используется для установки круглого воздухопровода в стенку такой же по форме магистрали с помощью присоединительного патрубка. Чтобы приспособление надежно закрепилось, необходимо сделать отверстие определенного диаметра и нанести на него слой силиконового утеплителя. Угловая монтируется точно так же, как и предыдущие варианты. Готовый механизм можно закреплять с применением точечной сварки или специальных заклепок. Установку прикрепляют к поверхности стены или на потолок. Для того, чтобы сделать дополнительный отвод в нужном направлении, применяют специальные конструкционные узлы — тройники.

При условии правильного монтажа врезок и создании надежной герметичности, элементы вентиляционной системы прослужат очень долго и будут с лёгкостью выполнять следующие функции:

• Избавление от лишнего тепла, влаги и вредных веществ.
• Устранение продуктов горения и препятствование попаданию дыма в помещение.
• Сохранение комфортной атмосферы и увлажнение воздуха.
• Удаление переизбытка пыли и вредных паров.
• Обеспечение оптимальной для помещения температуры. Холодоснабжение для хранения продуктов или ведения необходимых технологических работ или отопление для поддержания комфортного состояния людей.

Производство, материал и комплектующие

Врезка – очень ответственная деталь, поэтому для ее изготовления используют надежный и долговечный материал.

Данное фасонное приспособление делают из оцинкованной стали, толщина которой может быть от 0,5 до 2 мм. Диаметр с учетом ограничений составляет от 100 до 1250 мм.

Вентиляционные короба изготавливают из черной нержавеющей стали или сплавов алюминия. Не менее важно устанавливать надежные решетки вентиляции, т.к. они играют большую роль в процессе воздухообмена в доме, осуществляя рассеивание проходящего воздуха.

Очень популярны и удобны в использовании гибкие воздуховоды, благодаря невысокой стоимости, маленькому весу и легкости ремонтных работ. Их можно устанавливать даже в небольших квартирах, на кухне или в котельной. Для поддержания хорошего самочувствия человека, полезно периодически производить ассимиляцию, т.е. удалять лишнюю влажность. С этой задачей удачно справляются осушители воздуха. В помещениях, где требуется активный воздухообмен, применяют осевые вентиляторы, отличающиеся мощностью и экономичностью в эксплуатации.

Чтобы решить извечную проблему духоты, достаточно установить приточный клапан, беспрерывно подающий свежий воздух.

Правильная вентиляция нужна в каждом здании. Хорошая конструкция предотвращает развитие респираторных, вирусных и аллергических заболеваний, а уже имеющиеся болячки не будут обостряться из-за нехватки чистого свежего воздуха.

ТИТАН VKP 280 Врезка круглая прямая Ø280

Врезка прямая — фасонная часть, предназначенная для присоединения сегмента круглого воздуховода к участку прямоугольного сечения. Потребность в этом может возникнуть при монтаже ответвлений от основной сети воздухораспределения на объекте.

Именно поэтому внутреннюю разводку вентиляционных каналов предпочтительнее монтировать из сегментов круглого сечения. Прямая врезка в воздуховод надежно и герметично соединит их с основным прямоугольным каналом — причем осуществить это можно уже после того, как смонтированы основные элементы вентиляционной системы.

Для установки прямой врезки в воздуховод, в нем необходимо сделать отверстие. Сторона основного воздуховода должна быть, как минимум, на 50 мм больше отверстия для врезки. Врезка крепится механически к воздуховоду с помощью рор-заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

Материал: оцинкованная сталь, нержавеющая сталь по запросу.

Толщина металла: 0,45 – 0,9 мм.

Типоразмеры: D Ø 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400 мм.
