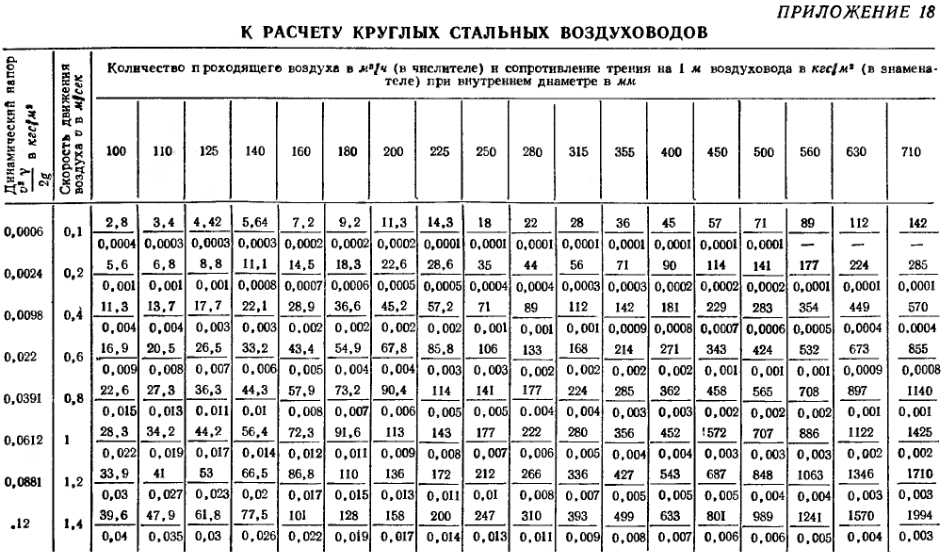

Расчет квадратных метров воздуховодов: Расчет площади воздуховодов и фасонных изделий

Вентиляция для вешенки своими руками

При большой плотности субстрата в камере выращивания возрастают требования к обороту воздуха и его стабильным характеристикам.

В помощь начинающим грибоводам я рассчитала для разного тоннажа:

• мощности вентиляторов,
• диаметры труб свежего воздуха и рециркуляции,
• площадь сечения труб, для квадратных и прямоугольных вариантов,
• диаметр пленочных полиэтиленовых воздуховодов и пластиковых стаканчиков.

Я составила такие таблицы:

1. для центрального воздуховода со стаканчиками

Она применима для узких камер, не более 6ти метров в ширину.

2. для центрального воздуховода с боковыми пленочными ответвлениями

Она такая же, как и предыдущая, но в ней есть еще небольшой калькулятор для расчета диаметра стаканчиков в зависимости от длины воздуховодов.

Вы подставляете общее число стаканчиков — в тексте дана пошаговая инструкция, как их подсчитать и какое расстояние должно быть между форсунками подачи воздуха. А калькулятор рассчитывает необходимый диаметр.

Вам не нужно знать формулы расчета вентиляции, в таблицах вы найдете готовые ответы для вашей грибарни.

Применимы расчеты только для двузональной системы выращивания, т.к. воздухооборот взят 250 кубов на тонну субстрата в час. Можно конечно, взять мои данные и на один-два-три сантиметра увеличить диаметры всех воздуховодов (чем больше загрузка, тем больше см прибавляете, больше чем три не надо), тогда это примерно будет соответствовать 300 кубам.

Чтобы правильно обустроить комнату для выращивания грибов, необходимо оборудование.

Поэтому  прилагается инструкция по расчету:

• необходимого теплообменника,
• вытяжного вентилятора или гравитационных жалюзи,
• общей загрузки субстратом комнаты выгонки — вместимость в зависимости от площади помещения грибарни.

Методичка для расчета блоков и схема вентиляции с подробными объяснениями. Масштаб маленький, фото не увеличивается.

Стоимость инструкции — 60 долларов.

Если вы хотите купить еще книгу по настройке микроклимата — такой набор будет со скидкой. Посмотреть подробности по скидке.

Вентиляция грибниц в малых помещениях

Для создания микроклимата нужна взаимосвязанная система, с климатической камерой, где происходит перемешивание, нагрев и увлажнение воздушных потоков, вентиляция только распределяет их равномерно по объему зала выгонки.

В моей методичке вы найдете всё необходимое для грамотной разводки воздуха по системе вентиляции.

Там же:

• описана последовательность размещения элементов климатической установки,
• дана схема вентиляции, чтобы правильно организовать движение воздуха в грибном помещении,
• на каком расстоянии от пола должны располагаться воздуховоды в камере с вешенкой,
• есть фото задвижек и правило для работы с ними,
• фото камеры увлажнения,
• рассказано, как рассчитать вытяжку в грибной камере и подбирать вытяжной вентилятор и гравитационные жалюзи,
• как сделать систему вентиляции для выращивания грибов.
  Я расписала как считать мешки в штуках и тоннах, если ряды одиночные и двойные, расположены ярусами, а также зависимость ярусности от высоты до потолка.

  Для примера взяла камеру 8 на 5 метров, чтобы вы наглядно посмотрели, как вы можете рассчитать блоки под размеры своего помещения.

Эти расчеты предназначены только для комнат с загрузкой от одной до восьми тонн субстрата. Не более!

Если вы определились в том, что хотите начать грибной бизнес, а не просто «для себя» гриб вырастить — делайте микроклимат.

Как рассчитать количество блоков вешенки на площадь

Ряды могут одиночные с разрезами по двум противоположным сторонам пакета, или двойными.
Разместить максимальное количество грибных блоков можно в сдвоенных рядах, с односторонней перфорацией.

Отверстия прорезаются только с одной стороны, а другим боком мешки расположены почти вплотную друг к другу.

Сдвоенные ленты используют площадь компактнее, но расстояние между ними должно быть больше, чтобы потоки свободно циркулировали между стойками.

Чтобы посчитать площадь точнее, нужно знать:

— массу блока,
— ставите вы дополнительно стеллаж вплотную к стене, или оставляете ее свободной,
— проходят ли у вас трубы рециркуляции и свежего воздуха в самой комнате (на это нужно немного свободного места), либо отдельно в теплом коридоре.

По моей методичке вы как раз и вычислите тоннаж, учитывая все эти данные, а также сведения о диаметре, весе и высоте своих грибных блоков.

Стоимость инструкции с готовыми расчетами — 50 долларов

Если вам интересно мое предложение, пишите на почту или вайбер, контакты внизу этой страницы.

Рассудите, что лучше — купить маломощный вентилятор, погубить пару партий грибов, чтобы это понять, приобрести другой вентилятор — не факт, что на этот раз он будет тем, что нужен.

Или взять у меня готовые инструкции со всеми параметрами: это дешевле, чем стоимость вентилятора, который не подойдет по мощности.

Рентабельность выращивания вешенки не превышает 20-30%, даже на оборудованном производстве

Это связано с сезонностью спроса, высокой стоимостью энергоносителей и других материальных ресурсов, влиянием человеческого фактора. Не верьте тем сайтам, которые с восторгом рассказывают, что делать почти ничего не надо, а деньги придут быстро и легко.
С живыми организмами так не бывает: они болеют, на урожайность влияет множество обстоятельств: банальное отключение электричества, забилась форсунка подачи воды, сырье содержит много спор и после обработки дает брак.

Плесневое заражение, кстати, может погубить всю партию, и не одну. Ведь понять, что у вас пошел брак, вы сможете только на 6-10 сутки инкубации.

Площадь производственных помещений играет не последнюю роль в снижении себестоимости

Чем выше загрузка грибными блоками на один квадратный метр, тем выше отдача урожая, и, соответственно, доход. Поэтому, лучше с самого начала оборудовать помещение как положено, чем потом переделывать, уже потеряв деньги и время.

Если вам кто-то начнет рассказывать, что климат не нужен и так все растет — спросите сначала, где выращивает грибы этот человек.

Если есть теплый подвал, где проходит магистральная труба центрального отопления, и вы будете ставить блоки в один ряд на полу, то вам действительно вентиляция с климатом не нужны.

И поливать можно только пол.

Канальные кондиционеры. Технический обзор рынка оборудования

Кондиционеры канального типа хорошо известны на рынке полупрофессионального климатического оборудования. Простая, надежная конструкция, широкий модельный ряд, несложный монтаж, наличие моделей с режимом обогрева и приемлемая стоимость делают их одним из основных решений для кондиционирования и вентиляции небольших и средних объектов.

Как и бытовая сплит-система настенного типа, канальный кондиционер состоит из двух блоков. Наружный блок предназначен для открытой установки на улице. В нем расположены компрессор, конденсатор, вентиляторы обдува и автоматика. Внутренний блок — для скрытого монтажа за фальшпотолком, поэтому его стараются сделать как можно тоньше. В нем находятся вентилятор для циркуляции воздуха, конденсатор, дренажный поддон, фильтр и электрическая плата. Между собой наружный и внутренний блоки соединяются двумя тонкими медными теплоизолированными трубопроводами, длина которых может достигать 50–70 метров, и межблочным электрическим кабелем. По трубопроводам хладагент движется от наружного блока к внутреннему и обратно.

Управление работой канального кондиционера осуществляется с помощью настенного или дистанционного пульта. Как правило, все канальные кондиционеры могут работать в трех основных режимах: охлаждение, обогрев и вентиляция. В некоторых моделях могут быть предусмотрены дополнительные режимы: автоматический, осушение, ночной, работа по таймеру и другие.

Поддержание прохладной, комфортной температуры воздуха в обслуживаемых помещениях происходит благодаря тому, что внутренний блок забирает теплый воздух из помещений, охлаждает или нагревает его по мере необходимости и снова подает в помещения. Таким образом, канальный кондиционер всегда работает в режиме рециркуляции воздуха. При этом происходит 5—10-кратный воздухообмен, то есть объем обрабатываемого рециркуляционного воздуха довольно значителен и требует качественного подбора и размещения вентиляционных решеток и воздухораспределителей. Если канальный кондиционер будет обслуживать несколько помещений, то контроль температуры осуществляется по тому из них, в котором установлен пульт управления. Комфортная температура в других помещениях обеспечивается за счет перераспределения потоков воздуха.

В режиме вентиляции компрессор наружного блока выключен, а вентилятор внутреннего блока постоянно включен и обеспечивает только непрерывную циркуляцию воздуха. Сам по себе канальный кондиционер не является приточной системой вентиляции и не может подавать свежий воздух с улицы. Чтобы обеспечить такую возможность, к канальному кондиционеру подключают дополнительный воздуховод подмеса свежего воздуха. Уличный воздух в таком решении может составлять до 10–20% общего расхода воздуха, проходящего через внутренний блок. Перед подачей свежего воздуха его необходимо дополнительно подготовить, как минимум очистить и подогреть в холодное время года.

Назначение и применение оборудования

Модельный ряд канальных кондиционеров различных производителей может включать в себя низконапорные, средненапорные и высоконапорные устройства. Каждый тип оборудования имеет свое целевое применение, ориентирован на объекты различного назначения и обладает характерными техническими параметрами.

Низконапорные канальные кондиционеры предназначены для обслуживания одного помещения (рис. 1). В отличие от стандартных сплит-систем низконапорный канальный кондиционер может быть полностью скрыт за фальшпотолком обслуживаемого помещения или установлен в смежной с помещением прихожей или холле. В этом случае в помещении будут видны только решетка подачи воздуха или диффузор.

Свободного напора в 20–30 паскалей хватает только на преодоление сопротивления решетки или диффузора, поэтому при монтаже низконапорных канальных кондиционеров либо не применяют дополнительные воздуховоды вообще, либо стараются, чтобы их длина была минимальной. При необходимости оптимальным вариантом может быть прямоугольный воздухоподающий или воздухозаборный короб длиной до 2–3 метров (рис. 2).

Благодаря низкому уровню шума внутренние блоки данного типа широко используются в составе мультизональных VRF-систем для обслуживания гостиничных номеров и апартаментов. Как отдельная сплит-система низконапорные канальные кондиционеры применяются достаточно редко и в основном для помещений с повышенными требованиями к интерьеру — по причине более высокой стоимости по сравнению с кондиционерами настенного монтажа.

Средненапорные канальные кондиционеры (рис. 3) наилучшим образом подходят для обслуживания 2–3 смежных помещений, имеющих один общий холл или коридор, где и устанавливается кондиционер. В основном такие кондиционеры имеют относительно невысокий уровень шума, поэтому их удобно применять и в офисных помещениях вытянутой прямоугольной формы площадью 50–150 квадратных метров, и в помещениях со сложной конфигурацией (рис. 4).

Напор на уровне 50–100 паскалей и более позволяет использовать небольшую сеть воздуховодов длиной 5–15 метров как на притоке, так и на рециркуляции воздуха. Однако по возможности рекомендуется выполнять общую рециркуляцию воздуха через переточные решетки (рис. 5).

На базе средненапорного канального кондиционера можно выполнить совмещенную систему кондиционирования и вентиляции, известную под названием «канальный кондиционер с притоком свежего воздуха», однако по ряду технических причин в такой системе рекомендуется использовать полноценную приточную установку, включающую в свой состав вентилятор, нагреватель, фильтр, запорную заслонку, шумоглушители и элементы автоматики.

Высоконапорные канальные кондиционеры обладают высокой производительностью (рис. 6). Их холодильная мощность может достигать 36 киловатт при напоре до 200–250 паскалей, этого достаточно для обслуживания площади 200–400 квадратных метров. Расплата за такую мощность — высокий уровень шума, поэтому блоки этого типа не стоит размещать в спальнях и вообще в жилых комнатах.

При монтаже кондиционера в офисных помещениях с высокими требованиями к уровню шума внутренний блок также желательно размещать, например, в подсобной комнате или хотя бы в коридоре. А вот для кондиционирования торговых залов магазинов, помещений кафе, ресторанов, складских помещений и выделенных офисных помещений на складах и производствах высоконапорный канальный кондиционер подходит как нельзя лучше.

Высокий напор позволяет организовать достаточно протяженную вентиляционную сеть как для подачи свежего воздуха, так и для возврата рециркуляционного, поэтому при правильном проектировании 1 кондиционер может обслуживать до 10 и более помещений различной площади. Высокий напор дает возможность использовать вихревые диффузоры для подачи холодного воздуха и получить очень высокий уровень комфорта, а установка канальных шумоглушителей позволяет решить проблемы с излишним шумом. В общем случае применение канального кондиционера большой мощности является одним из самых экономичных вариантов для кондиционирования общественных помещений.

Высокий напор и большая производительность по воздуху позволяют превратить высоконапорный канальный кондиционер в полноценную вентиляционную установку, которая будет обеспечивать охлаждение воздуха летом, подогрев — в холодное время года (для моделей с тепловым насосом), а также приток свежего воздуха в объеме, достаточном для проветривания помещений и дыхания людей. Для этого достаточно подключить к рециркуляционной части кондиционера дополнительный воздуховод для забора свежего воздуха с улицы. Высокий напор позволяет установить на приточном воздуховоде фильтр класса EU 3 для предварительной очистки свежего воздуха и защитить оборудование от грубой уличной пыли. Однако у такого решения есть свою нюансы.

Во-первых, в данном случае кондиционер используется в режиме полноценной вентиляционной установки, поэтому внутренний блок кондиционера должен быть включен все время, хотя бы в режиме вентиляции. Это оправданно для офисных и общественных помещений, имеющих переменный рабочий график, например с 9 до 18 часов в будние дни. Но в случае с частным жильем оборудование будет эксплуатироваться в режиме 24 часа 7 дней в неделю.

Во-вторых, схема «канальный кондиционер с притоком свежего воздуха» пришла на наш рынок из более теплых стран, где температура наружного воздуха даже зимой редко опускается ниже +10°C. В нашем климате реализация данной схемы требует использования дополнительного канального нагревателя на линии притока свежего воздуха. Учитывая особенности климата, такой нагреватель должен быть включен практически в любое время года. Чтобы нагреватель работал долго, важно, чтобы он включался только тогда, когда по воздуховоду идет воздух, для этого необходимо подключить его через дополнительное реле, которое будет срабатывать только при включении вентилятора внутреннего блока. Как правило, большинство моделей кондиционеров не имеет дополнительного контакта, который бы замыкался при включении вентилятора, поэтому монтажным организациям приходится делать доработку самостоятельно. Следует отметить, что некоторые производители предлагают дополнительное внешнее реле для включения нагревателя, но эти устройства могут быть недоступны на российском рынке.

В-третьих, канальный кондиционер с режимом теплового насоса не может самостоятельно справиться с обогревом помещений при температурах наружного воздуха ниже —15°C. В то же время использование теплового насоса в межсезонье, когда системы центрального отопления не включены, является большим плюсом и позволяет значительно повысить уровень комфорта в помещениях за счет функции подогрева воздуха.

Общие технические характеристики и рекомендации по использованию различных типов канальных кондиционеров приведены в таблице 1.

Следует добавить, что разделение канальных кондиционеров на три типа условное, так как нет четких критериев и стандартов по этому вопросу. Тут значительную роль играют и маркетинг, и географические регионы, для которых разрабатывалось оборудование. Например, некоторые производители называют низконапорными кондиционеры с напором до 50 паскалей, в то время как другие считают кондиционер с напором 30–40 паскалей средненапорным. То же самое и с высоконапорными блоками: одни компании относят кондиционеры с напором в 80 паскалей к высоконапорным, в то время как у других высоконапорные кондиционеры обеспечивают напор 200 и более паскалей.

Основные параметры и критерии выбора канальных кондиционеров

Холодильная и тепловая мощность

После того как выполнен расчет теплопритоков в обслуживаемые помещения, можно приступить к выбору конкретного кондиционера. Холодильная мощность должна быть несколько выше, чем расчетное количество теплопритоков, с учетом теплопритоков от вентиляционного воздуха. По сложившейся на российском рынке практике мощность оборудования выбирают на 5–10% выше расчетных теплопритоков, в то время как, например, на турецком рынке нормальным считается выбор оборудования мощностью на 5–10% ниже расчетной.

Значение холодильной мощности в киловаттах для канальных кондиционеров в каталогах указывается при стандартных условиях: температура воздуха в помещении +27°C по сухому термометру и +19°C по мокрому термометру, температура наружного воздуха +35°C. Например, если заказчик намерен поддерживать в помещении +20°C, то потребуется кондиционер большей мощности и, соответственно, стоимости. Для правильного выбора нужна таблица с зависимостью мощности кондиционера от температур внутреннего и наружного воздуха или программа подбора. При проектировании и продаже канальных кондиционеров важно объяснить технические особенности работы оборудования и согласовать с конечным пользователем его ожидания и требования к параметрам воздуха в помещениях.

Напор на сеть, или статическое давление

Напор — один из основных параметров, на который нужно ориентироваться при выборе канального кондиционера, ведь именно от него зависят количество и длина воздуховодов, а также тип воздухораспределителей, которые можно будет использовать для подачи обработанного и забора рециркуляционного воздуха. Как правило, для канальных кондиционеров напор на сеть приводится во всех брошюрах и указывается в паскалях. Но тут есть особенности. В брошюре может быть указан номинальный напор при номинальном расходе, может быть указан диапазон напоров, а может быть приведен и максимально возможный напор, при котором уровень шума и холодильная мощность блока будут отличатся от номинальных параметров. Поэтому для выбора оборудования нужны рабочие кривые вентиляторов, которых обычно нет в брошюрах, но можно найти в технической документации или получить по запросу.

Рабочие кривые вентилятора

Имея рабочие кривые вентиляторов (рис. 7), можно корректно выбрать расход воздуха в соответствии с напором проектируемой вентиляционной сети.

На графике видно, что при максимальной производительности вентилятора (кривая «H») и номинальном расходе воздуха 30 кубометров в минуту (1800 кубометров в час) канальный кондиционер сможет обеспечить статическое давление 80 паскалей. При этом максимальное давление в режиме «H» может достигать 120 паскалей, но при меньшем расходе воздуха. Кроме того, у данной модели есть возможность подключить вентилятор в режим повышенной производительности (кривая «HT»), в этом случае при номинальном расходе воздуха можно получить 120 паскалей, а максимальное давление вырастет уже до 168 паскалей, но и уровень шума будет выше номинального. Очевидно, что 80–168 паскалей — это очень широкий диапазон, поэтому при проектировании и выборе оборудования ориентироваться на одну лишь цифру, указанную в обзорной брошюре, недостаточно. Справедливо, что в брошюре для данной модели указано номинальное внешнее статическое давление 80 паскалей, хотя это вовсе не отражает всех технических возможностей кондиционера.

Также на графике приведены значения минимально допустимого расхода воздуха. Если внешнее статическое давление достаточно велико, например из-за большой длины воздуховодов, объем подаваемого воздуха может упасть до недопустимо низкой величины, что приведет к нарушению работы кондиционера. Данный момент актуален для кондиционеров любого производителя. Но не все предоставляют такую информацию, поэтому иногда проектировщику приходится полагаться только на собственный опыт и интуицию. И наоборот — если сопротивление сети слишком низкое, то расход воздуха значительно возрастет, что также может привести к аварийным режимам работы, повышенному уровню шума на воздухораспределителях, уносу конденсата в воздуховоды.

Однако технологии не стоят на месте, и на рынке канальных кондиционеров уже появились блоки с функцией автоматического контроля статического давления. В этом случае скорость вращения вентилятора плавно изменяется, чтобы обеспечить номинальный расход воздуха для каждого режима работы. Канальный кондиционер сам адаптируется под параметры воздушной сети. И проектировщику не нужно беспокоиться о рабочих кривых вентилятора, достаточно просто проверить, что сопротивление сети укладывается в допустимый рабочий диапазон, и можно быть уверенным в хорошем результате.

Уровень шума

В каталогах различных производителей уровень шума может быть приведен для различных условий. Это связано с тем, что отраслевые стандарты измерений в разных странах отличаются друг от друга. Наиболее распространенный вариант — уровень звукового давления в дБ(А) на расстоянии 1,5 метра под корпусом кондиционера, но встречаются и другие условия измерения. Для корректного сравнения характеристик оборудования важно уточнить, для каких именно условий указана цифра в каталоге.

Если на объекте предъявляются повышенные требования к уровню шума в обслуживаемых помещениях, нужно оценить уровень звуковой мощности от внутреннего блока в вентиляционный канал. Но данные об этой величине традиционно отсутствуют в каталогах и в технической документации. Иногда их удается получить по запросу от производителей оборудования, но чаще приходится оценивать ориентировочно.

Очень важно принять во внимание уровень звукового давления наружного блока и планируемое место его установки. Наружные блоки мощных канальных кондиционеров значительно больше, чем блоки бытовых настенных сплит-систем. Установка слишком шумного наружного блока для кондиционирования частного дома может привести к увеличению общего уровня шума во внутренних помещениях и к обоснованным претензиям со стороны жителей.

Номинальный расход воздуха

В данном случае речь идет об объеме воздуха, который проходит через внутренний блок при его работе. На первый взгляд эта величина не является определяющей при выборе канального кондиционера и носит информационный характер для дальнейшего проектирования сети воздуховодов и подбора воздухораспределителей. Но дело в том, что чем больше будет расход воздуха, тем меньше нужно будет переохлаждать воздух во внутреннем блоке кондиционера, то есть воздух на выходе из кондиционера будет менее холодным, а значит, будет проще добиться комфортных условий в обслуживаемых помещениях. В то же время сделать кондиционер с большим расходом воздуха сложнее и дороже, так как требуется более мощный вентилятор, габариты блока будут больше, а уровень шума выше.

Длина трасы

Возможность использования достаточно длинных соединительных трасс между внутренним и наружным блоками — одно из важных преимуществ средненапорных и высоконапорных канальных кондиционеров. У некоторых моделей длина трассы может достигать 70 метров, а перепады высот между внутренним и наружным блоками — 30 метров. На некоторых объектах это является определяющим фактором в пользу выбора кондиционеров канального типа.

Наличие дренажного насоса

У некоторых производителей дренажный насос (рис. 8) уже входит в стандартное оснащение внутреннего блока, а у других входит в набор оборудования, приобретаемого дополнительно. Дренажные насосы различных производителей могут обеспечить подъем на высоту от 300 до 800 миллиметров, что в некоторых случаях может быть важным критерием для выбора той или иной модели кондиционера.

Рабочий диапазон в режиме нагрева

При выборе канального кондиционера экономически целесообразно использовать модели с тепловым насосом, которые могут работать на охлаждение в теплое время года и на обогрев — в холодное. Предпочтение отдается моделям, которые гарантированно могут работать при более низких температурах наружного воздуха. В среднем в каталогах производителей минимальная рабочая температура наружного воздуха для режима обогрева находится в диапазоне от —5 до —15°C.

Некоторые монтажные компании предлагают установку дополнительного низкотемпературного комплекта, позволяющего кондиционеру работать в режиме охлаждения при температуре до —30°C, но нужно понимать, что такой комплект не фирменное решение, разработанное заводом-производителем и представленное в официальной документации, а своеобразный тюнинг оборудования под местные климатические условия.

В каталогах тепловая мощность кондиционера указывается при температуре наружного воздуха +7°C, при этой температуре она примерно в 3 раза выше, чем потребляемая электрическая мощность. При снижении температуры наружного воздуха производительность теплового насоса значительно уменьшается, например, если, работая на обогрев при наружной температуре воздуха +7°C, кондиционер обеспечивает 9 киловатт тепла, то при —15°C его тепловая мощность снизится до 3–5 киловатт.

На рисунке 9 приведена таблица зависимости тепловой мощности кондиционера от температуры наружного воздуха. Номинальная мощность при +7°C равна 5,3 киловатта, именно это значение указывается в каталоге, а при температуре наружного воздуха —15°C мощность снижается до 2,3 киловатта. И надо отметить, что это один из лучших показателей по рынку, снижение тепловой мощности у некоторых других производителей более значительное. Тем не менее на рынке есть заслуживающие доверия компании, которые официально заявляют о работе в режиме обогрева без снижения тепловой производительности при —15°C, однако достигается это в том числе за счет увеличения потребляемой электрической мощности.

В настоящее время кондиционеры с тепловым насосом еще не могут полностью справиться с отоплением помещений в холодном климате при температуре —30°C, но они очень эффективны в межсезонье и в качестве дополнительного источника тепла зимой.

Потребляемая электрическая мощность

Как правило, энергопотребление канального кондиционера примерно в 3 раза меньше номинальной холодильной мощности и не оказывает решающего влияния на выбор оборудования. Однако нужно заранее выяснить, есть ли возможность подключить кондиционер к трехфазной электросети или же на объекте есть только однофазная сеть. Часто именно этот вопрос является критическим при выборе систем холодильной мощностью 9–16 киловатт, электрическая мощность которых находится в диапазоне 3–4 киловатта. В любом случае выбор сечения электрического кабеля и номинала автоматов защиты следует производить по значению максимального рабочего тока, указанному в каталоге.

Показатели COP и EER

Показатель энергетической эффективности EER (Energy Efficiency Ratio) используется для холодильного оборудования и является отношением холодильной мощности к потребляемой электрической мощности при номинальном режиме работы. Показатель СОР (Coefficient of Performance) чаще используется в термодинамике и поэтому применяется для оценки эффективности работы кондиционера на обогрев в режиме теплового насоса при стандартных условиях. Чем выше показатели EEP и COP, тем выше энергоэффективность канального кондиционера.

Для более объективного сравнения оборудования можно использовать среднегодовые показатели энергоэффективности SCOP и SEER, которые учитывают сезонные изменения нагрузки в течение года. Однако в разных регионах мира сезонные нагрузки также значительно отличаются, что привело к наличию нескольких подходов к расчету SCOP и SEER. В большинстве каталогов не указывается, по какому стандарту рассчитаны показатели, поэтому для объективного сравнения этот вопрос нужно уточнять у производителей оборудования.

Толщина внутреннего блока

Места за фальшпотолком никогда не бывает достаточно, поэтому чем тоньше внутренний блок канального кондиционера, тем лучше.

Основные производители и модельный ряд канальных кондиционеров

Всего в России можно купить канальные кондиционеры более 70 брендов из 14 стран. Наиболее популярные производители — Daikin, Mitsubishi Electric, NeoClima, Samsung, Haier, Electrolux, Kentatsu, General Climate, Hyundai, Roda, Ballu, Toshiba, Fujitsu, Midea, Dantex, GoldStar, LG, Panasonic, Sanyo, Gree, Carrier, Airwell.

Можно выделить три характерные группы компаний, представляющих данное оборудование.

Первая группа — узкоспециализированные климатические компании, которые на протяжении многих десятков лет занимаются разработкой, производством и продажей оборудования для систем вентиляции и кондиционирования. Эти компании хорошо известны среди специалистов, они предоставляют подробную техническую документацию на свою продукцию. В то же время качество и подача рекламно-информационного материала для конечного пользователя могут быть не на высоте.

Вторая группа — локальные компании-бренды. Они, как правило, имеют красивый логотип, но не располагают собственным производством, размещая заказы на изготовление оборудования под своей маркой на крупнейших заводах по всему миру. К сожалению, часто техническая документация на такую продукцию не содержит достаточной информации для проектирования, подбора и сравнения оборудования, хотя качество самой продукции может быть неплохим. Такие компании активно продвигают товар через широкую сеть розничных партнеров и интернет-магазины и могут предоставить оборудование по минимальным ценам, что в некоторых случаях имеет решающее значение.

Наконец, третья группа — глобальные компании, широко известные во всем мире и выпускающие самые разнообразные товары — от бытовых приборов до автомобилей и военной техники, предлагают рынку достаточно сбалансированную продукцию по конкурентным ценам, технические характеристики и качество исполнения которой соответствует среднерыночному уровню, а в чем-то и превосходит его.

Для сравнения технических характеристик оборудования (табл. 2) были выбраны производители оборудования из различных сегментов рынка. В качестве основных критериев отбора приняты:

• результаты прямого поиска в Интернете через поисковый запрос «Канальный кондиционер»;
• наполненность и диапазон модельного ряда канальных кондиционеров;
• наличие представительства производителя в России и официального сайта на русском языке;
• доступность необходимой для проектирования и выбора оборудования подробной технической документации в открытом доступе;
• известность и активность бренда на климатическом рынке — участие в профильных выставках и конференциях, проведение мероприятий для проектировщиков и монтажников, реклама в профильных журналах.

Несмотря на жесткую конкуренцию, нельзя сказать, что модели канальных кондиционеров полностью дублируют друг друга. Например, среди представленного оборудования можно встретить кондиционеры холодильной мощностью до 56 киловатт или действительно высоконапорные блоки производительностью всего 7 киловатт. Отличается оснащение блоков: не у всех дренажный насос является стандартным оборудованием, можно встретить блоки как с достаточно современными настенными пультами управления, так и с устаревшими, сама возможность использования дистанционного пульта имеется не у всех производителей. Поэтому выбор производителя оборудования объективно зависит от параметров конкретного объекта, ожиданий заказчика и принятых проектных решений по вентиляции и кондиционированию. Кроме того, у производителей значительно отличаются уровень подачи информации о продукции, удобство работы с интернет-сайтом, доступность технических каталогов с подробными данными, необходимыми для проектирования и сравнения оборудования.

Обзор канальных кондиционеров холодильной мощностью 10 киловатт

Сравним технические характеристики канальных кондиционеров различных производителей на примере выбора средненапорного канального кондиционера с тепловым насосом номинальной холодильной мощностью 10 киловатт. Такие модели — одни из наиболее востребованных на рынке, они позволяют обслуживать помещения площадью 70–130 квадратных метров, а также могут использоваться в популярной на нашем рынке схеме кондиционирования и вентиляции «Канальный кондиционер с притоком свежего воздуха». Выбор оборудования производился для стандартных условий — температура воздуха в помещении +27°C, температура наружного воздуха +35°C.

В таблице 3 представлены доступные модели канальных кондиционеров и их основные технические характеристики. При наличии в модельном ряду производителей «традиционных» и инверторных моделей предпочтение отдавалось последним как более современным и технологичным.

Общие выводы и тенденции развития рынка канальных кондиционеров

Таблица 3 наглядно показывает, что на современном рынке выбор канального кондиционера — задача не из легких. Рынок насыщен оборудованием различных производителей, и каждый бренд имеет свои отличительные черты.

Daikin подтверждает заявленное в каталоге: «Самый тонкий блок в своем классе», предлагая внутренние блоки толщиной 245 миллиметров. В то же время Mitsubishi Electric и Samsung предлагают блоки толщиной 250 миллиметров и со значительно большим расходом воздуха. Кроме того, в ассортименте компании Midea имеется более доступный по цене (и при этом более шумный) кондиционер толщиной 249 миллиметров.

По показателю энергоэффективности EER Toshiba и Mitsubishi Heavy вплотную приблизились к Daikin: 3,79 и 3,73 против 3,82. При этом Mitsubishi Heavy позволяет использовать самую большую соединительную трассу между внутренним и наружным блоками — целых 100 метров. Еще один плюс Mitsubishi Heavy — наличие высоконапорной модели с напором 200 паскалей и холодильной мощностью 10 киловатт.

Mitsubishi Electric уверенно лидирует в области работы в режиме обогрева при низких температурах (нижняя граница рабочего диапазона температур: —28°C), но Samsung отстает всего на несколько градусов. Для более объективного сравнения было бы интересно получить подробные заводские характеристики параметров оборудования при этих температурах, но, к сожалению, в открытом доступе таких данных нет.

Самым тихим в режиме максимальной мощности оказался блок Daikin, но его производительность несколько ниже, чем у конкурентов, которые отстают по уровню шума всего на 1–2 дБ, а при работе в режиме минимальной производительности, например ночью, Fujitsu General заявляет уровень звукового давления всего 25 дБ(А).

Многие ведущие производители предлагают инверторные модели кондиционеров с тепловыми насосами, используют современные вентиляторы с ЕС-моторами. Кроме того, некоторые производители серьезно относятся к российскому рынку и выпускают модели с расширенным температурным диапазоном работы в режиме обогрева. Со стороны конечных пользователей на рынке существует спрос на доступные и надежные системы вентиляции на базе канального кондиционера с функцией увлажнения воздуха в зимнее время, но на настоящий момент не существует готового интегрированного решения этой задачи.

Виталий Алексеевич Волков

Как рассчитать размер канального кондиционера

Как рассчитать размер (мощность) канального кондиционера для вашего дома

Если вы устанавливаете канальный кондиционер в своем доме, абсолютно необходимо получить размер и мощность кондиционера с первого раза.

В конце концов, очень дорого (не говоря уже о том, что это сложно и долго!) менять канальную систему кондиционирования после того, как она уже установлена.

Чтобы помочь вам принять наилучшее решение, наши эксперты разработали этот простой в использовании калькулятор размера канального кондиционера, который поможет вам найти наилучшую мощность в киловаттах (кВт) для вашего нового канального кондиционера. Следуйте нашим инструкциям о том, как рассчитать размер кондиционера для дома (персонализированный в соответствии с размерами вашего дома), чтобы предотвратить раскаяние будущего покупателя.

Почему важно выбрать кондиционер правильного размера?

Все сводится к энергоэффективности.

Кондиционеры работают лучше всего, когда они предназначены для эффективного заполнения пространства. Энергосберегающий кондиционер будет постепенно охлаждать ваш дом устойчивым образом, в то время как малогабаритный кондиционер будет подвергаться стрессу, ему придется работать намного усерднее, может выйти из строя и, безусловно, потребуется больше ремонтов.

Если ваш кондиционер слишком большой, вы можете ожидать, что он:

• Быстро охладит ваш дом, а затем резко отключится при повторении
• Использовать много ненужной энергии
• Значительно больше затрат на электроэнергию

Малогабаритный кондиционер будет:

• Потребуется больше усилий для достижения заданной температуры в очень жаркие или очень прохладные дни
• Быть в постоянном перегрузе, из-за чего детали вашего кондиционера изнашиваются быстрее
• Неэффективное охлаждение и более высокие счета за электроэнергию

через GIPHY

Кондиционер какого размера мне нужен?

Знать, какой размер канального кондиционера вам нужен, может быть непросто. Размеры воздуховодов сильно различаются, но важно задать себе вопрос: «Сколько кВт (киловатт) мне нужно?»

Современные кондиционеры почти всегда измеряются в киловаттах (кВт). Этот рейтинг KW измеряет мощность кондиционера. Функции охлаждения и обогрева вашего кондиционера измеряются в кВт. =

Несколько технических моментов, на которые следует обратить внимание: Отношение выходной мощности в кВт к потребляемой электроэнергии называется COP (коэффициент производительности), также известным как EER (коэффициент энергоэффективности). Это мера эффективности вашего кондиционера. Чем выше COP, тем эффективнее будет ваш кондиционер.

через GIPHY

Калькулятор размера кондиционера

Наш калькулятор кондиционера помогает определить правильный размер блока для ваших нужд в два простых шага.

Как рассчитать размер кондиционера для дома

Чтобы рассчитать идеальный размер канального кондиционера для вашего дома, выполните следующие простые шаги:

1. Рассчитайте общую площадь ваших дневных жилых помещений принять во внимание размер комнаты, чтобы определить общую площадь пола. К дневным жилым зонам относятся кухни, семейные комнаты, гостиные, СМИ, входы в кабинеты, коридоры, лестницы — любая часть вашего дома, которая будет использоваться в дневное время, за исключением подсобных помещений.

Почему это полезно? Расчет этой площади поможет вам определить необходимую мощность вашего кондиционера. Это основано на предположении, что ваши спальни не используются в течение дня. Ночью прямое солнечное излучение, получаемое вашим домом, уменьшается, и тепловая нагрузка снимается с дома.

2. Умножьте дневную жилую площадь на высоту потолка

Эмпирическое правило расчета заключается в умножении общей дневной жилой площади на высоту потолка. Естественно, вы обнаружите, что в доме с более высокими потолками требуется кондиционер большей мощности, потому что кондиционирование воздуха зависит от объема воздуха, который необходимо охладить или нагреть.

• Для дома с высотой потолков 2,4 метра – умножьте общую дневную жилую площадь (м²) на 150 (ватт)
• Для дома с высотой потолков 2,7 метра – умножьте общую дневную жилую площадь (м²) на 160 (ватт)
• Для дома с высотой потолков – Умножьте общую дневную жилую площадь (м²) на 175 (ватт)

Эти расчеты дадут вам необходимое количество ватт. Получив это число, вы можете переместить десятичную точку на три точки влево, чтобы преобразовать его в киловатты.

В качестве примера рассчитаем канальный кондиционер для дома с 4 спальнями. Дом среднего размера с 4 спальнями в Брисбене имеет дневную жилую площадь около 85 квадратных метров с потолками высотой 2,7 метра. В этом случае 85 х 160 Вт = 13,6 кВт. Поэтому в доме нужен кондиционер мощностью около 13,6 кВт.

Когда мне нужен канальный кондиционер большей мощности?

Возможно, вы захотите рассмотреть кондиционер большей мощности, чем предлагает этот калькулятор размера канального кондиционера, если:

• У вас большие площади окон с одинарным остеклением (особенно на запад)
• Большая часть ваших спален и жилых помещений используется в течение дня
• У вас есть неизолированное пространство на крыше

Когда мне нужен канальный кондиционер меньшей мощности?

Возможно, вы захотите использовать кондиционер меньшей мощности, чем предлагает этот калькулятор размера кондиционера, если:

• У вас есть большое количество высококлассной изоляции на крыше и стенах
• У вас есть возможность закрыться и не использовать дневные жилые помещения в очень жаркие или холодные дни
• У вас достаточно вентиляции подкровельного пространства, например, вентиляционные отверстия и вертлюги
• У вас есть высококлассная изоляция воздуховодов, такая как ультра воздуховод

Самый точный способ определить мощность вашего кондиционера

При выборе подходящего кондиционера для дома необходимо учитывать множество факторов. Лучший способ узнать наверняка — обратиться к специалисту по кондиционерам, который приедет к вам домой и оценит все соответствующие факторы. Это даст вам более точную оценку наилучшего KW для ваших нужд. Получение точной оценки поможет вашему кондиционеру работать более эффективно и сэкономить деньги на счетах за электроэнергию.

Чтобы задать нам вопрос о размерах канального кондиционера или заказать визит, свяжитесь с Crown Power сегодня по телефону 0427 175 654 (Брисбен и Саншайн-Кост) или 0421 376 620 (Голд-Кост). У нас есть многолетний опыт, чтобы помочь вам выбрать лучший кондиционер для вашего помещения.

Выложить на:

Расчет CFM | Компоненты автоматизации, Inc.

Расчет объемного расхода воздуха с помощью датчиков перепада давления

Расчет объемного расхода воздуха (CFM) в вашем ПЛК или системе управления зданием на основе выходных данных датчика перепада давления стоит лишь небольшую часть того, что вы могли бы потратить на дорогие мониторы скорости воздуха или CFM.

В этом сообщении в блоге объясняется, как использовать выходные данные датчика дифференциального давления и простые математические вычисления, чтобы найти переменные в следующем уравнении, используемом для расчета объема потока:

CFM = FPM x площадь поперечного сечения воздуховода

Шаг 1

Рассчитать скорость потока в FPM

Определение скорости потока,   , обычно выражаемой в футах в минуту (FPM), является первым шагом в заполнении переменных нашего уравнения. Чтобы найти скорость потока, мы используем уравнение:

FPM = 4005 x √ΔP  (квадратный корень из скорости, давления)

дифференциальная трубка Пито PT, установленная в воздуховоде. PT представляет собой трубку Пито из АБС-пластика размером 3″, 5,2″, 7,5″, 90,7 дюйма. Глубина вставки должна охватывать как можно большую часть ширины воздуховода, не касаясь противоположной стороны. На всем протяжении ПТ имеется несколько точек отбора проб, причем количество точек отбора проб зависит от длины ПТ. – Полную информацию об установке PT, обозначении портов и рекомендуемой длине см. в видео на YouTube

Порт «H» трубки Пито PT подключается к порту HIGH преобразователя дифференциального давления, а «L» — к порту HIGH датчика перепада давления. LOW.Разница между показаниями полного давления, отслеживаемого на порте «H» ПТ, и статическим давлением, отслеживаемым на порту «L», является скоростным давлением. Выходной сигнал преобразователя дифференциального давления DLP или MLP2 обеспечивает скоростное давление, используется в нашем уравнении.0005

Например: Если давление скорости 0,45″ вод.

 FPM = 2686

Наше решение скорости потока 2686 футов в минуту теперь можно вставить в наше уравнение, используемое для расчета объема потока в кубических футах в минуту:

кубических футов в минуту = 2686 x сечение воздуховода Площадь сечения

Шаг 2

Определить площадь воздуховода

Далее нам нужно определить площадь поперечного сечения воздуховода.

Существует два уравнения для определения площади поперечного сечения воздуховода. Один используется для квадратных или прямоугольных воздуховодов, а другой – для круглых воздуховодов.

Уравнение для воздуховода квадратного или прямоугольного сечения:

A  (Площадь поперечного сечения воздуховода)  = X  (высота в футах)  x Y  (ширина в футах)

Уравнение для круглого воздуховода:

A (Площадь поперечного сечения воздуховода) = π x r² (радиус воздуховода в футах)

Если у нас круглый воздуховод диаметром 14 дюймов, радиус равен вдвое меньше, или 7 дюймов, что преобразуется в 0,585 фута (7 дюймов / 12 дюймов).

Подставляя наши значения в уравнение, мы видим, что площадь поперечного сечения воздуховода равна пи, или 3,14159 умножить на наш радиус, 0,585 в квадрате, что дает нам решение 1,07 квадратных футов.
