Расстояние между креплениями воздуховодов снип: Крепление воздуховодов – СтройВент | СтройВент

Крепление воздуховодов – СтройВент | СтройВент

На данный момент крепления воздуховодов выполняются согласно СНиП 3.05.01-85, который был выпущен еще в 1985 году и не изменялся с тех пор. Для горизонтального неизолированного круглого воздуховода, который имеет диаметр не более 400 мм а также прямоугольных воздуховодов со стороной не более 400 мм – крепления выполняют через 4 метра. Если воздуховоды имеют больший диаметр – то через 3 метра.

Виды воздуховодов и правила крепления

С 1985 года поменялись типы используемых воздуховодов в системе кондиционирования и вентиляции. Стали использовать спирально-навивные с высокой жесткостью воздуховоды, муфтового или ниппельного соединения. За счет этого можно выполнять крепления через каждые 6 метров (для диаметра до 500 миллиметра). Прямошовные воздуховоды менее жесткие, чем спирально-навивные.

Соблюдение правил нельзя игнорировать при креплении воздуховодов из фланца, т.к крепление не прочное из–за большого веса плети.

При увеличении нагрузки отбортовка может разогнуться, и плеть может упасть. По этой причине нельзя также крепить воздуховоды к фланцам. Прямоугольные воздуховоды передают свой вес на перфорированную, стальную траверсу.

Крепление воздуховодов производится с использованием разметки. Это делается для того, чтоб обеспечить распределения нагрузок равномерно. На ответвлениях и поворотах образуются лишние крепления. Это позволит лучше зафиксировать эти места. Очень важно правильно выбрать крепежные материалы.

Принципы современного крепления воздуховодов

Ранее главным креплением считалось сквозное отверстие и закрепление сверху перекрытия шпилькой. Но это делало процесс строительства долгим, темпы монтажа снижались. Это было до 1985 года. Сейчас в строительстве перекрытий широко применяются разнообразные дюбели, что позволило отказаться от такой нерациональной задачи, как крепление при помощи сквозных отверстий. Но стоит учитывать:

• нагрузку на каждое крепление;
• вес воздуховода;
• вес изоляции;
• наличие и вес сетевого оборудования;
• прочее.

При необходимости проводят испытания и сверяют полученные данные с сертификатом элементов крепления.

До того, как появились нормативные документы, ответственность за правильное крепление воздуховодов брала на себя монтажная организация.

СНиП 3.05.01-85 обозначил расстояние до 4 метров для крепежа на вертикальных изолированных воздуховодах. Крепление должно фиксироваться в перекрытии между этажами. На высоких этажах необходимо еще одно крепление, расположение которого следует указать в проекте. Междуэтажное крепление требует хорошего крепления воздуховода. Воздуховоды круглого типа крепят при помощи хомута, а прямоугольные с помощью траверсов. Опору заделывают огнестойкими материалами. Сейчас высота этажа рассчитывается как 4.5 метров. И если в проекте не фиксируются дополнительные крепежи, то их можно делать только между этажами.

Загрузить файл

Отправляя сообщение вы принимаете политику конфиденциальности и даете согласие на обработку персональных данных

как рассчитать длину каналов и дистанцию до других конструкций

В жилом доме должны поддерживаться все условия для нормальной жизнедеятельности человека. Это бесспорная истина, не так ли? Чтобы обеспечить комфортное пребывание в любой комнате, прокладывают сложные инженерные коммуникации.

Не обойтись и без системы вентиляции. При ее создании необходимо соблюдать нормативы расстояний крепления воздуховодов, разработанные и утвержденные государственными ведомствами. Это требование актуально не только для юридических лиц, но и для частных застройщиков.

Мы расскажем о том, как грамотно спланировать и проложить трассы воздуховодов. Подскажем, каким способом их лучше закрепить. Из представленной нами статьи вы узнаете, на каком расстоянии от прочих коммуникаций можно устанавливать вентиляционные каналы.

Содержание статьи:

• Система вентиляции в частном доме
• Правила монтажа воздуховодов
• Способы крепления воздуховодов
• Дистанция между креплениями
• Расстояние до других конструкций
• Сколько креплений требуется
• Выводы и полезное видео по теме

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам, прописанным в СНиП 31-02-2001 и СП 55. 13330.2016.

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.

Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых.

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.

Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы.

Способы крепления воздуховодов

Воздуховод можно прикрепить непосредственно к потолку, стене либо к несущим элементам, закрепленным на них, например, к тавру или двутавру. Такие балки широко применяются в строительстве.

Ориентация воздуховода преимущественно вертикальная или горизонтальная, в отдельных случаях, если на то есть техническая необходимость, воздуховоды устанавливают под небольшим наклонном.

В качестве основных крепежей используются:

• кронштейны;
• траверсы;
• хомуты;
• перфорированная лента.

Для крепления прямоугольных воздуховодов используется L- или Z-образные кронштейны и шпильки. Кронштейны крепятся к телу воздуховода с помощью саморезов, образующих отверстия в металле.

Монтаж воздуховодов осуществляется с помощью кронштейнов, траверс, перфолент. При выборе крепежей принимают во внимание массу и габариты воздуховодов

Шпильки представляют собой резьбовые оцинкованные стержни. Для крепления шпильки на потолке используют металлический забивной анкер с распорной частью.

Предварительно высверливают отверстие и забивают анкер долотом. Процесс аналогичен установке пластикового дюбеля в стену. При завинчивании шпильки в анкор  его распорная часть раскрывается подобной лепесткам цветка, образуя конструкцию, которая надежно держится в потолке.

Вместо анкеров можно использовать и другие крепежи, но они не обеспечат такую же надежность. При большой нагрузке произойдет ослабление соединения шпильки с потолком. В результате воздуховод может переместиться и деформироваться.

Если воздуховод массивный, лучше выбрать усиленный Z-образный кронштейн. Благодаря дополнительному уголку, который будет поддерживать воздуховод, конструкция приобретет необходимую жесткость и на шпильку будет оказываться меньшая нагрузка. Чтобы при колебаниях воздуховода не возникал шум, крепежи дополняются резиновыми уплотнителями.

Если одна из сторон прямоугольного воздуховода превышает 60 см, используются не кронштейны, а траверсы, также в комплекте со шпильками. Траверса представляет собой горизонтальную балку, которая может как подвешиваться, так и опираться на вертикальную опору.

Воздуховоды с прямоугольным сечением надежно крепятся к потолку с помощью стальных оцинкованных траверсов и шпилек. Между местами креплений соблюдается нормативное расстояние

При использовании траверсы саморезы не требуются и воздуховод сохраняет свою целостность. Размещенный на опоре, он не сдвигается в боковых направлениях благодаря шпилькам, удерживающим его в стабильном положении. Чтобы воздуховод плотно прилегал к траверсе, устанавливают резиновый уплотнитель, гасящий шумы и вибрации.

Воздуховоды круглого сечения крепятся к несущей поверхности с помощью шпилек и хомутов соответствующего диаметра. При этом хомут должен плотно охватывать воздуховод.

Он может надеваться и поверх теплоизоляции. Крепеж выпускается в широком диапазоне размеров, соответствующих стандартным размерам воздуховодов. За счет простоты применения экономиться время монтажа.

Благодаря предустановке точек перегиба достигают идеальной совместимости кронштейна и воздуховода, наличие эластичного элемента снижает шумы и вибрации, саморезы находятся на значительном расстоянии друг от друга, минимизируя риск деформаций воздуховода

Необязательно монтировать воздуховод непосредственно к потолку. Можно поступить и по-другому. Если на участке, по которому проходит вентиляционная магистраль, имеется металлическая балка (тавр, двутавр, угол), на нее одевают струбцину и уже к струбцине закрепляют шпильку.

В частных домах часто используются круглые воздуховоды небольшого диаметра. Если диаметр не превышает 20 см, в качестве крепежа может использоваться перфолента. Материалом изготовления для нее служит оцинкованная сталь, соответствующая требованиям, прописанным в ГОСТ 14918-80. Толщина ленты варьируется от 0,5 мм до 1,0 мм. Имеются монтажные отверстия для фиксации воздуховодов с помощью саморезов.

Из ленты формируют петлю и надевают как хомут на трубу. Другой способ – в месте состыковки труб закрепить перфоленту за крепежный болт. Также ее можно использовать вместе с хомутами.

Перфолента служит для монтажа к потолку или балкам как круглых, так и прямоугольных воздуховодов с небольшим сечением (периметром), имеющиеся отверстия облегчают монтаж

Преимущества такого способа: перфолента стоит дешевле метизов, выполнить монтаж с ее помощью проще. Но есть и существенные недостатки. Так как перфолента не способна обеспечить необходимую жесткость, усиливаются вибрации, боковые перемещения.

Возникают сложности при выравнивании перфоленты по высоте, из-за чего воздуховод во время эксплуатации начинает шуметь, возрастает риск разгерметизации магистрали.

Дистанция между креплениями

В СП 60.13330 и СП 73.13330.2012 указывается, как рассчитывать крепление воздуховодов квадратного и круглого сечения. Также учитываются рекомендации производителей оборудования, прописанные в инструкциях. Чтобы получить правильный результат необходимо знать длину воздуховодов и допустимую дистанцию между креплениями.

Крепления для горизонтальных неутепленных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не больше 4 метров друг от друга. Это требование в равной степени относится к опорам, подвескам, хомутам.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышают 40 см. Для воздуховодов с прямоугольным сечением или диаметром более 40 см расстояние между креплениями сокращается до 3 метров.

Горизонтальные металлические неизолированные воздуховоды на фланцевом соединении с диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между крепежами. Крепление к фланцам не разрешается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов составляет 4,5 метра.

При проектировании даже простейшей кухонной вытяжки оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения магистральных участков воздуховодов в качестве фасонных элементов могут применяться , изготовленные из полимерной пленки. В отдельных случаем они служат в качестве основных элементов для построения вентиляционной магистрали.

Для их крепления гибких полимерных воздуховодов используют кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца – на 10 процентов больше диаметра воздуховода. Шаг между кольцами — не больше 2 метров.

При таком типе монтажа вдоль воздуховода натягивают несущий трос, к которому и крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо натянуть, чтобы между кольцами не образовались провисы, снижающие давление в системе.

Расстояние до других конструкций

Нормативами определяется не только расстояние между крепежами, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды размещают на расстоянии не менее 10 см от потолка, и не менее 5 см от потолка.

Как минимум 25 см должна быть дистанция между круглым воздуховодом и элементами систем водо- и газоснабжения. Воздуховоды относительно друг друга также располагают на расстоянии от 25 см.

Дистанция между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Не зависимо от формы сечения воздуховоды должны находится на расстоянии не меньше 30 см от электрических проводов.

Нормативы расстояний актуальны как для неутепленных, так и для утепленных воздуховодов и не зависят от используемых теплоизоляционных материалов

Места соединений воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от места прохода сквозь стену или потолок.

Крепление осуществляется таким образом, чтобы ось магистрали воздуховода располагалась параллельно плоскости стены или потолка. С целью отвода конденсата воздуховод можно расположить под уклоном 0,015 в направлении к конденсатосборнику.

Строительство сложной, многокомпонентной вентиляционной системы требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепежи выполняют важную функцию – удержание воздуховодов в проектном положении. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость конструкции.

Изготовленные из оцинкованной или нержавеющей стали они не подвержены коррозии,  устойчивы к воздействию агрессивной среды, перепадам температур и позволяют в короткие сроки выполнить монтаж вентиляционной системы без сверления и сварочных работ.

Сколько креплений требуется

Тип крепежей и их количество определяют еще на стадии проектирования с учетом массы, размеров, расположения , материалов изготовления, типа вентиляционной системы и т.д. Если вы планируете заниматься этими вопросами самостоятельно, вам предстоит выполнить расчеты и использовать справочные данные.

Нормы расхода креплений исчисляются исходя из площади поверхности воздуховодов. Перед тем как приступить к расчету площади поверхности, необходимо определить длину воздуховода. Ее измеряют между двумя точками, в которых пересекаются осевые линии магистралей.

Если воздуховод имеет круглое сечение, его диаметр умножают на полученную ранее длину. Площадь поверхности прямоугольного воздуховода равна произведению его высоты ширины и длины.

Все расчеты производятся на предварительном этапе, полученные данные используют при монтаже, соблюдать исчисленные расстояния, не допуская погрешностей помогает разметка

Далее можно воспользоваться справочными данными, например, нормативными показателями расхода материалов (НПРМ, сборник 20) утвержденными Министерством строительства РФ. Не сегодняшний день этот документ имеет статус недействующего, но указанные в нем данные в большинстве своем остаются актуальными и используются строителями.

Расход креплений в справочнике указан в кг на 100 кв. м. площади поверхности. Например, для круглых фальцевых воздуховодов класса Н, изготовленных из листовой стали, толщиной 0,5 мм и имеющих диаметр до 20 см потребуется 60,6 кг креплений на 100 кв. м.

Правильно спроектированная и смонтированная система воздуховодов не только безупречно функционирует, но и органично дополняет интерьер современного дома

При прямые звенья воздуховодов вместе с отводами, тройниками и другими фасонными элементами собираются в блоки длиной до 30 метров. Далее в соответствии с нормативами устанавливаются крепления. Подготовленные блоки воздуховодов устанавливают в предназначенных для них места.

С нормативным требованиями по организации вентиляции в частном доме ознакомит , прочитать которую стоит всем владельцам загородной собственности.

Выводы и полезное видео по теме

Крепление воздуховодов к потолочным плитам:

Изготовление хомутов для круглых воздуховодов своими руками:

Как выглядит вентиляционная магистраль в сборе:

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

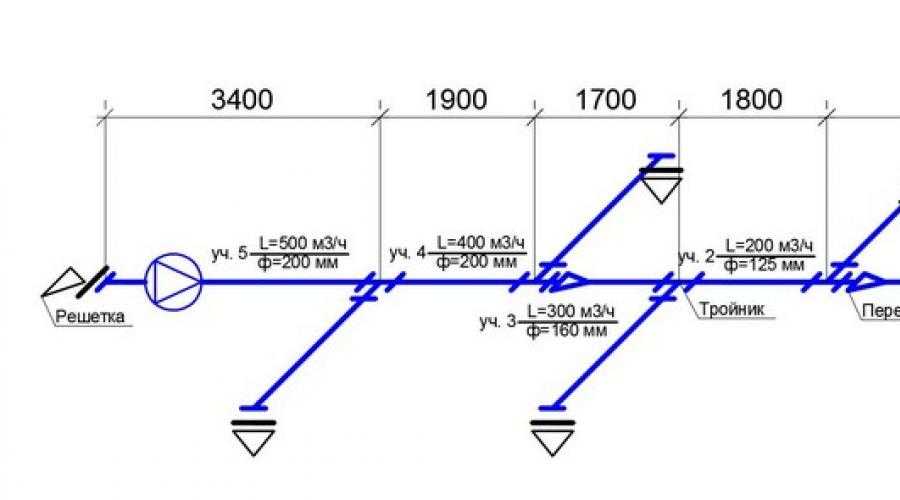

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.

Хотите рассказать о том, как собирали вентиляционную систему в вашем доме/квартире/офисе? Владеете полезной информацией по теме статьи, которую стоит сообщить посетителям сайта? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, размещайте фото и задавайте вопросы.

5 самых популярных способов подвески воздуховодов (которые должен знать каждый подрядчик)

Давайте проясним ситуацию. Вы, вероятно, знакомы со всеми традиционными способами подвешивания воздуховодов — с помощью хомутов, хомутов, стержней с резьбой, распорок и балочных зажимов. И давайте не будем забывать все эти маленькие гайки и шайбы. Все эти традиционные методы прекрасно работают. Ведь именно так всегда делалось, да?

Но что, если я скажу вам, что существуют более новые, более быстрые и универсальные методы подвешивания воздуховодов, о которых вы, возможно, не знаете? Методы, которые могут сократить время монтажа воздуховодов вдвое? Методы, которые могут стать глотком свежего воздуха для подрядчика, пытающегося выполнить свою работу быстрее и быть более конкурентоспособным? Методы, проверенные SMACNA, соответствующие требованиям Buy American Act, могут быть легко отрегулированы по высоте или выровнены без инструментов, а также легкие и компактные для переноски по рабочей площадке?

Прочтите 5 лучших способов подвески воздуховодов, которые должен знать каждый подрядчик.

Номер 1 — для спирального воздуховода: комплект подвески для кабеля HangFast

Если вы подвешиваете спиральный воздуховод, это самый быстрый способ сделать это. Комплект подвески для кабеля HangFast (HF) компании Gripple включает в себя отрезок кабеля с предварительно прикрепленным креплением на конце и застежку Gripple. Наиболее популярным концевым креплением является петлевой конец, который позволяет быстро закрепить его вокруг балки или стержня. Но также доступны многие другие варианты крепления концов троса к конструкции (шпилька, 9ушко 0 градусов и т. д.). Это единственная подвеска Gripple, доступная в пяти размерах, с безопасной рабочей нагрузкой от 25 до 715 фунтов на подвеску. Если вы хотите отрегулировать или выровнять воздуховод, простой ключ для разблокировки, вставленный в застежку, облегчит эту задачу. Эту подвеску можно использовать для подвешивания небольших спиральных воздуховодов в одной точке, а также больших спиральных воздуховодов в конфигурации люльки.

Нажмите здесь для просмотра видео0019

Подобно HF, этот комплект подвески поставляется с отрезком кабеля с предварительно прикрепленным креплением на конце. Однако застежка Express (XP), входящая в этот комплект, имеет защелку. Эта функция делает регулировку высоты и уровня еще проще и не требует ключа разблокировки. Комплект Gripple Express доступен в двух размерах с безопасной рабочей нагрузкой 33 фунта или 100 фунтов на подвеску.

Установка спиральных воздуховодов подвиг. XP2 и цикл

Номер 3 – Для прямоугольного воздуховода: Трапециевидная подвеска воздуховода

Несомненно, это САМЫЙ лучший способ подвески прямоугольных воздуховодов, который полностью меняет правила игры для установщиков. Комплект трапециевидных подвесок для воздуховодов включает крепеж, который крепится непосредственно к нижним углам воздуховода с помощью саморезов. Это можно сделать на земле, что сводит к минимуму время нахождения установщика в воздухе. Затем через крепления вставляются кабельные подвески, чтобы быстро подвесить прямоугольный воздуховод. Duct Trapeze имеет расцепляющий штифт, который позволяет быстро регулировать высоту и уровень, а также дополнительную резиновую прокладку для предотвращения утечки воздуха и гашения вибрации. Этот метод подвешивания полностью устраняет необходимость в резьбовых стержнях и громоздких распорных опорах.

И каждая вешалка имеет щедрую безопасную рабочую нагрузку в 100 фунтов.

Канальная трапеция | Фокус на продукте

Номер 4 – Также для прямоугольных воздуховодов: подвеска Butterfly Trapeze

Как и трапеция воздуховода, крепеж Butterfly Trapeze, включенный в этот комплект подвески, крепится непосредственно к воздуховоду с помощью саморезов, но на этот раз он крепится к бокам. Это идеальный вариант, если воздуховод висит близко к потолку или если нет возможности прикрепить его к нижним углам. Он имеет тот же расцепляющий штифт для легкой регулировки высоты и выравнивания, а также такую ​​же большую безопасную рабочую нагрузку в 100 фунтов на вешалку. Butterfly Trapeze также имеет резиновую прокладку для предотвращения утечки воздуха и гашения вибрации.

Бабочка Трапеция | Фокус на продукте

Номер 5 — для систем ОВКВ, распорных опор и сборных стоек: подвеска UniGrip

Такой подвески для кабеля вы еще не видели. Как и другие подвески для тросов Gripple, комплект подвески UniGrip содержит отрезок троса с предварительно прикрепленным креплением на конце и застежкой. Разница заключается в самом креплении UniGrip, которое может похвастаться самыми высокими сравнимыми показателями грузоподъемности среди всех тросовых подвесок Gripple, имеет простую кнопку на верхней части, которую можно повернуть для блокировки, и поставляется в 8 вариантах в зависимости от вашего применения подвески. Вешалка UniGrip доступна в трех размерах, от 120 до 550 фунтов на вешалку. Идеально подходит для подвешивания распорки или предварительного крепления к сборным каркасам стоек за пределами площадки.

UNIGRIP ДЛЯ ОВКВ – ПРОДУКЦИЯ

Если вы еще не пробовали один из этих новых, более быстрых и универсальных способов подвешивания воздуховодов, вам обязательно стоит попробовать. Время – деньги. А метод подвески воздуховода, который экономит много времени, сэкономит много денег и позволит подрядчику быть более конкурентоспособным и быстрее приступить к следующей работе.

17 февраля 2021 г.

Теги: Строительные услуги, Корпоративный

Соединения воздуховодов – для надежного и надежного крепления

Чтобы ваши воздуховоды оставались герметичными даже при больших длинах краев и сильном давлении, мы рекомендуем использовать наши скользящие планки или резьбовые хомуты. Чтобы удовлетворить ваши индивидуальные требования, вы найдете в нашем ассортименте скользящие ленты и хомуты для воздуховодов самого разнообразного дизайна, а также лайнеры и ленты для холодной усадки различных размеров.

Выбор подходящей ленты и ее правильное использование также имеют большое значение, когда речь идет о герметичности соединения в конструкции воздуховода.

Совместимость

Все компоненты испытаны и проверены и могут комбинироваться с нашими профильными системами воздуховодов.

Герметичность

Особенно рекомендуется для больших кромок и высокого давления.

Сборка

Все элементы соединения воздуховода легко и быстро собираются.

ЗАЖИМЫ

Зажимы являются популярным продуктом для соединения воздуховодов, поскольку они просты в использовании, стабильны и обеспечивают красивый внешний вид фланцевого соединения. Скобы Gebhardt-Stahl подходят для всех наших серий фланцев — Premium-, P-, S- или L-серий и всех 3 типов — 20, 30 и 40 фланцев. соединение с воздуховодом, так как для сборки требуется меньше места по сравнению с G-образными хомутами. Накладки должны быть нарезаны длиной 70-100 мм и использоваться на расстоянии не более 300 мм – в идеале на расстоянии не более 200 мм

• Прочная конструкция
• Подходит для всех фланцевых систем воздуховодов Gebhardt
• Подходит для фланцев всех размеров 20 мм, 30 мм и 40 мм
• Доступен из оцинкованной стали или 1. 4404 (V4A)

ЗАЖИМЫ “СТАНДАРТ”

Во многих случаях G-образные хомуты являются оптимальным решением для соединения прямоугольных вентиляционных каналов. С ними легко работать, они обеспечивают надежное и прочное соединение. Два G-образных зажима всегда должны располагаться близко к углам. Расстояние между двумя G-образными зажимами не должно превышать 250 мм вдоль фланца. Подходит для всех серий и типов фланцев Gebhardt. Все G-образные зажимы Gebhardt поставляются с установленным винтом M8 x 20 мм.

• С двойным буртиком для повышения устойчивости
• Оцинкованная сталь
• Толщина материала 2,5 или 3,0 мм

НАШИ ЭКСПЕРТЫ ПО КОМПОНЕНТАМ ОВКВ

Наша ориентация на постоянное развитие позволила нам за последние десятилетия вырасти из поставщика компонентов ОВКВ в ведущую компанию в области фланцев воздуховодов и поставщика полного спектра в области ОВКВ аксессуары.

Однако в ходе этого развития одно всегда было на первом плане – стремление к профессиональным, высококачественным и индивидуальным решениям для вас, наших клиентов и партнеров.

Контакты

ЗАЖИМЫ “PLUS”

Хомуты во многих случаях являются оптимальным решением для соединения прямоугольных вентиляционных каналов. Резьбовые хомуты Gebhardt просты в обработке и обеспечивают надежное и прочное соединение. Специально для вентиляционных систем с высоким давлением хомуты обеспечивают герметичное соединение. Два хомута воздуховода всегда должны находиться в непосредственной близости от углового угла. Расстояние между остальными зажимами не должно превышать 250 мм.

Все зажимы для воздуховодов Gebhardt подходят ко всем системам профилей воздуховодов и подходят для профилей всех размеров. Поставка всегда с установленным винтом M8.

• V-образный буртик для повышения устойчивости
• Наконечники для лучшего захвата
• Угол 90° для повышенного давления прижима
• Оцинкованная сталь, нержавеющая сталь 1.
