Расстояние между воздуховодами: Максимальное и миинимальное расстояние между воздуховодами

Максимальное и миинимальное расстояние между воздуховодами

Изготовление воздуховодов по вашим чертежам на оборудовании «SPIRO» (Швейцария) и «RAS» (Германия) или прожажа готовых; наши изделия соответствуют ГОСТу и СНИПам. Звоните!

Монтаж системы вентиляции должен осуществляться в соответствии с нормами и правилами, которые регламентируют порядок и способы установки, монтажные положения. Благодаря этому может быть достигнуто оптимальное расположение элементов и их грамотное закрепление на местах. Особо важным параметром является расстояние от строительных конструкций до поверхности воздуховода.

При необходимости проложить магистраль рядом с трубопроводом, следует учитывать:

• для круглых минимальное расстояние рассчитывается по формуле d*0,5+250мм, где d – диаметр воздуховода.
• для прямоугольных – по формуле A*0,5+x, где A – наибольшая ширина трубы, x* — величина, зависящая от ширины трубы (см. примечание).

Параллельная укладка магистралей

При установке системы вентиляции на объекте нередко возникает необходимость на одной высотной отметке проложить несколько воздуховодов. В этом случае необходимо рассчитать самое маленькое расстояние между их осями.

• Прямоугольного сечения. Чтобы рассчитать наименьшее расстояние при укладке на одинаковой высоте параллельно, нужно сложить длины наибольших сторон труб, разделить полученное число на 2 и прибавить к нему значение x*.
• Круглого сечения. Необходимо сложить максимальные диаметры, разделить на 2 и добавить значение расстояния от поверхности до стены.

Расчет расстояния от оси до потолка

• Для круглых. Максимальный диаметр делится на два, добавляется 100мм.
• Для прямоугольных. Наибольшая сторона делится на два, добавляется величина x*

Прохождение через строительные конструкции

Если проектом системы предусмотрено прохождение отдельных участков трассы через строительные конструкции, разъемные (фланцевые и бесфланцевые) соединения должны быть расположены в 100 мм и более от поверхности конструкций.

Основные виды крепления

Нормативный документ – СниП 3.05.01-85.

Крепление может осуществляться на:

• хомуты,
• траверсы и шпильки,
• перфоленту,
• подвески,
• опоры,
• профили.

Расстояние для креплений при бесфланцевом соединении (D – диаметр, A – длина большей стороны):

• при D или A менее 400мм – не более 4м.
• при D или A 400мм и выше – не более 3м.

Расстояние для крепления при фланцевом соединении:

• при D или A менее 2000мм – не более 6 м.
• при D или A 2000мм и выше – назначаются рабочей документацией.

Примечания

* x зависит от ширины воздуховода: от 100 до 400мм x=100мм, от 400 до 800 x=200мм, от 800 до 1500 x=400мм.

4. Минимальные расстояния от воздуховодов до строительных конструкций.

А) Оси воздуховодов круглого и прямоугольного сечений должны быть параллельны плоскостям строительных конструкций

Б) Расстояние (min) от оси воздуховода до поверхности строительных конструкций определяются

L = 0.

5D_max + 100 (мм)

где D_max – максимальный диаметр

воздуховода , включая изоляцию.

L = 0.5 B_max + X

где B_max – максимальная ширина

воздуховода, включая изоляцию

При “В” от 100 – 300 Х=100мм

“В” от 400 – 800 Х=300мм

“В” от 1000-2000 Х=400мм

В) При параллельной прокладке нескольких воздуховодов на одной отметке минимально допустимое расстояние между стенками воздуховодов:

Х=300 мм при «В» от400 – 800мм

Х=400 мм при «В» от1000-2000мм

Д) При прохождении воздуховодов через строительные конструкции фланцевые соединения не допускается размещать в толще строительных конструкций

5.

Гост 5976-90 Вентиляторы радиальные общего назначения. Обозначение вентилятора по гост

ВР 86-77-4

Где :

В – вентилятор

Р – радиальный

86 – стократная величена коэффициента полного давления на режиме максималь-ного полного КПД, округленной до целого числа ( 0.857 = 86 )

77 – величина быстроходности n_y на режиме максимально полного КПД , округленной до целого числа

4 – номер вентилятора

Вращение вентилятора определяется со стороны всаса:

Схема положения корпуса вентилятора по ГОСТ 5976-93 и ГОСТ 10616-73

( вид со стороны всаса )

Правого вращения Левого вращения

Конструктивное исполнение центробежных вентиляторов

.

Тип исполнения

Центробежный вентилятор

Исполнение 6 …… Исполнение 7 …….

6. Категория размещения вент оборудования по гост 15150-69

Умеренный климат – У

Тропический климат – Т

Характеристика категорий размещения	№ категории
Для эксплуатации на открытом воздухе	1
Для эксплуатации под навесом или в помещении где колебания температуры и относительной влажности не существенно отличается от колебаний на открытом воздухе и имеют сравнительно свободный доступ наружного воздуха ( отсутствие прямого воздействия солнечного излучения и атмосферных осадков)	2
Для эксплуатации в закрытых помещениях с естественной вентиляцией, где колебания температуры и относительной влажности существенно меньше чем на открытом воздухе	3
Для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями	4
Для эксплуатации в помещениях с повышенной влажностью (в не отапливаемых помещениях и не вентилируемых подземных помещениях)	5

Примечание:

Температура окружающего воздуха умеренного климата от –40^оС до +40^оС

Обычно вентиляторы допускается размещать во 2 категории, (или по 1 категории при обеспечении защиты от атмосферных осадков).

Некоторые вентиляторы требуют размещения по 3 категории.

Конкретно допускаемые размещения вентиляторов нужно смотреть в ТУ или каталогах.

как рассчитать длину каналов и расстояние до других сооружений

В жилом доме должны быть обеспечены все условия для нормальной жизнедеятельности человека. Это неоспоримая истина, не так ли? Чтобы обеспечить комфортное пребывание в любом помещении, проложите сложные инженерные коммуникации.

Не обойтись без системы вентиляции. При его создании необходимо соблюдать нормы расстояний крепления воздуховодов, разработанные и утвержденные государственными ведомствами. Это требование актуально не только для юридических лиц, но и для частных застройщиков.

Мы поговорим о том, как правильно планировать и прокладывать трассы воздуховодов. Давайте покажем вам, как исправить их лучше. Из представленной нами статьи вы узнаете, на каком расстоянии от других коммуникаций можно устанавливать вентиляционные каналы.

Содержание статьи:

• Вентиляционная система частного дома
• Правила монтажа воздуховодов
• Способы монтажа воздуховодов
• Расстояние между светильниками
• Расстояние до других конструкций
• Количество крепежных элементов
• Выводы и полезное видео по теме

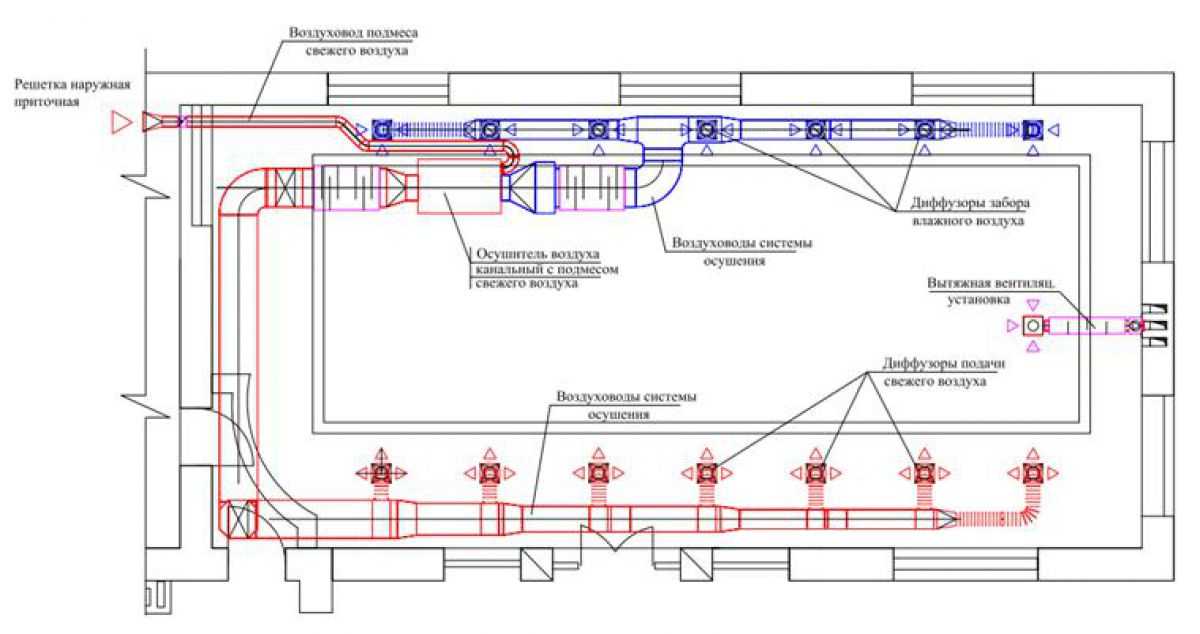

Система вентиляции частного дома

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняется с учетом эксплуатационных требований, указанных в СНиП 31-02-2001 и СП 55.13330.2016.

Вентиляция в частном доме может быть как естественной, так и механической с принудительным воздухообменом, с отводом и притоком воздушных масс по воздуховодам. Главное, чтобы воздух был чистым.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например продукты сгорания топлива, выбрасываются непосредственно наружу. То есть они ни в коем случае не должны проникать в другие помещения.

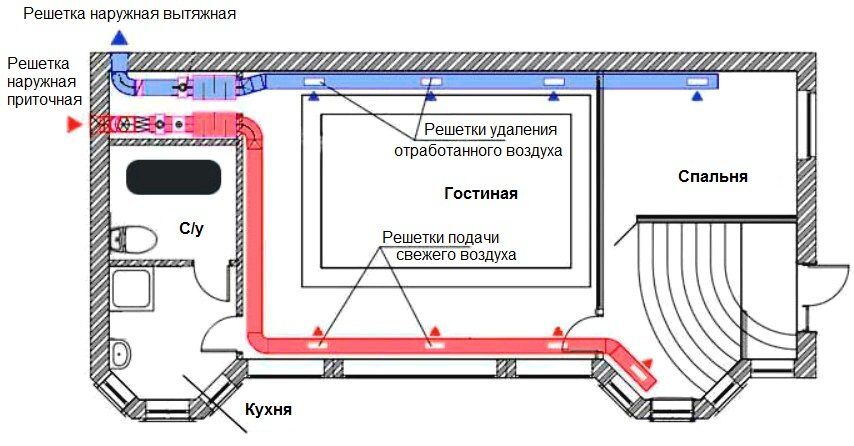

Для обеспечения воздухообмена в большом частном доме необходима система вентиляции, включающая в себя систему воздуховодов, обеспечивающую удаление загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухня, санузел, котельная. Минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный период времени регламентируется.

При организации системы вентиляции, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодов, позаботиться о герметизации вентиляционных отверстий, мест прохода труб через стены и потолки с целью предотвращения возникновения мостиков холода и предотвращения проникновения грызунов и насекомых в дом.

Правила установки воздуховодов

Воздуховоды представляют собой металлические или пластмассовые трубы, выводящие и подающие воздух в помещения. Они могут иметь как круглое, так и прямоугольное сечение.

Крепление воздуховода к потолку – ответственный этап, требующий внимания со стороны установщика, а также правильного выбора крепежа с учетом размера, формы сечения и других параметров

Работа по включению одного из самых ответственные этапы – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться с помощью различных крепежных элементов – хомутов, консолей, профилей, скоб, скоб, перфолент. Выбор типа крепления зависит от размеров воздуховода и формы его поперечного сечения.

Готовая система воздуховодов должна быть надежной и устойчивой к внешним и внутренним нагрузкам, а также ремонтопригодной.

Важно, чтобы оно соответствовало требованиям безопасности, чтобы оборудование не представляло угрозы для человека и не влияло на безопасность самого дома, шум и вибрации, создаваемые потоком воздуха, не превышали предельно допустимого уровня, и вес воздуховодов не передается на вентиляторы.

Способы крепления воздуховода

Воздуховод может крепиться непосредственно к потолку, стене или к закрепленным на них опорным элементам, например, к тройнику или тройнику. Такие балки широко используются в строительстве.

Ориентация воздуховода преимущественно вертикальная или горизонтальная, в отдельных случаях, если есть техническая необходимость, воздуховоды устанавливаются под небольшим уклоном.

В качестве основных креплений используются:

• кронштейны;
• траверсы;
• хомуты;
• лента перфорированная.

Для крепления прямоугольных воздуховодов используются L- или Z-образные скобы и шпильки. Кронштейны крепятся к корпусу воздуховода с помощью саморезов, образующих отверстия в металле.

Монтаж воздуховодов осуществляется с помощью кронштейнов, траверс, перфоленты. При выборе крепежа учитывают массу и габариты воздуховодов

Шпильки представляют собой резьбовые оцинкованные стержни. Для крепления шпилек к потолку используется металлический забивной анкер с распоркой.

Предварительно просверлите отверстие и забейте анкер долотом. Процесс аналогичен установке пластикового дюбеля в стену. Когда шпилька ввинчивается в анкер, ее распорная часть раскрывается, как лепесток цветка, образуя конструкцию, которая надежно держится в потолке.

Вместо анкеров можно использовать другие крепления, но они не обеспечат такой же надежности. При большой нагрузке соединение между стойкой и потолком ослабнет. В результате воздуховод может смещаться и деформироваться.

Если воздуховод массивный, лучше выбрать усиленный Z-образный кронштейн. Благодаря дополнительному уголку, который будет поддерживать воздуховод, конструкция приобретет необходимую жесткость и на шпильку будет воздействовать меньшая нагрузка. Чтобы шум не вибрировал воздуховод, крепления дополнены резиновыми уплотнителями.

Если одна из сторон прямоугольного воздуховода превышает 60 см, применяют не кронштейны, а траверсы, также в комплекте со шпильками. Траверса представляет собой горизонтальную балку, которая может как подвешиваться, так и опираться на вертикальную опору.

Воздуховоды прямоугольного сечения надежно крепятся к потолку с помощью траверс и шпилек из оцинкованной стали. Между местами крепления соблюдается стандартное расстояние

При использовании траверсы саморезы не требуются и воздуховод сохраняет целостность. Помещенный на опору, он не смещается вбок благодаря шпилькам, удерживающим его в устойчивом положении. Для того чтобы воздуховод плотно прилегал к траверсе, устанавливается резиновый уплотнитель, гасящий шумы и вибрации.

Круглые воздуховоды крепятся к несущей поверхности шпильками и хомутами соответствующего диаметра. При этом хомут должен плотно охватывать воздуховод.

Также можно надевать поверх теплоизоляции. Крепеж доступен в широком диапазоне размеров, соответствующих стандартным размерам воздуховодов. Благодаря простоте использования время установки экономится.

Благодаря заданным точкам перегиба достигается идеальная совместимость кронштейна и воздуховода, наличие упругого элемента снижает шум и вибрацию, винты находятся на значительном расстоянии друг от друга, сводя к минимуму риск деформации воздуховода

Нет необходимости крепить воздуховод непосредственно к потолку. Вы можете поступить иначе. При наличии металлической балки (тавра, двутавра, уголка) на участке, по которому проходит вентиляционный канал, на нее надевают хомут и закрепляют шпильку к хомуту.

В частных домах часто используются круглые воздуховоды небольшого диаметра. Если диаметр не превышает 20 см, в качестве крепежа можно использовать перфоленту. Материалом изготовления для него служит оцинкованная сталь, соответствующая требованиям, прописанным в ГОСТ 149.18-80. Толщина ленты варьируется от 0,5 мм до 1,0 мм. Имеются монтажные отверстия для крепления воздуховодов с помощью саморезов.

Из ленты формируется петля и надевается как хомут. Другой способ – в месте стыковки труб закрепить перфоленту за болт крепления. Его также можно использовать с зажимами.

Перфолента применяется для крепления к потолку или балкам как круглых, так и прямоугольных воздуховодов малого сечения (периметра), имеющиеся отверстия облегчают монтаж

Преимущества этого метода: перфолента дешевле метизов, с ней проще монтировать. Но есть существенные недостатки. Так как перфолента не способна обеспечить необходимую жесткость, вибрации и боковые перемещения усиливаются.

Возникают трудности при выравнивании перфоленты по высоте, из-за чего воздуховод начинает шуметь при работе, возрастает риск разгерметизации магистрали.

Расстояние между светильниками 9В СП 60.13330 и СП 73.13330.2012 0027

указаны способы расчета крепления квадратных и круглых воздуховодов. Также учитываются рекомендации производителей оборудования, как прописано в инструкции. Для получения правильного результата необходимо знать длину воздуховодов и допустимое расстояние между креплениями.

Крепления для горизонтальных неизолированных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не более 4 метров друг от друга. Это требование в равной степени распространяется на опоры, подвесы, хомуты.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышает 40 см. Для воздуховодов прямоугольного сечения или диаметром более 40 см расстояние между креплениями уменьшается до 3 метров.

Горизонтальные неизолированные металлические воздуховоды на фланцевом соединении диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между креплениями. Монтаж на фланцы не допускается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов – 4,5 метра.

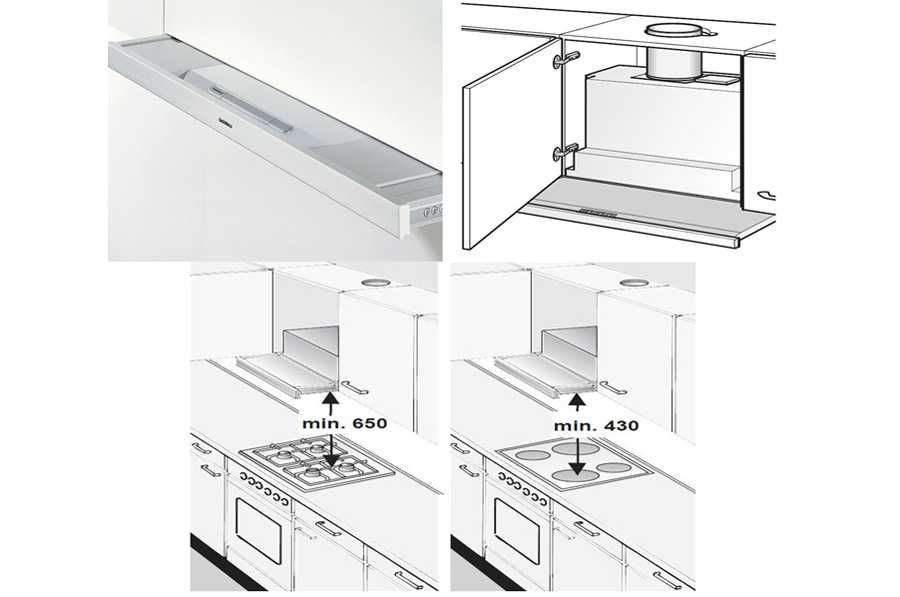

При конструировании даже самых простых кухонных вытяжек оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения основных участков воздуховодов в качестве фасонных элементов можно использовать изготовленные из полимерной пленки . В некоторых случаях они служат основными элементами для построения вентиляционного канала.

Для их крепления гибких полимерных каналов используются кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца на 10 процентов больше диаметра воздуховода. Шаг между кольцами не более 2 метров.

При данном типе монтажа по воздуховоду протягивается несущий трос, к которому крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо стянуть так, чтобы между кольцами не образовывались провисы, снижающие давление в системе.

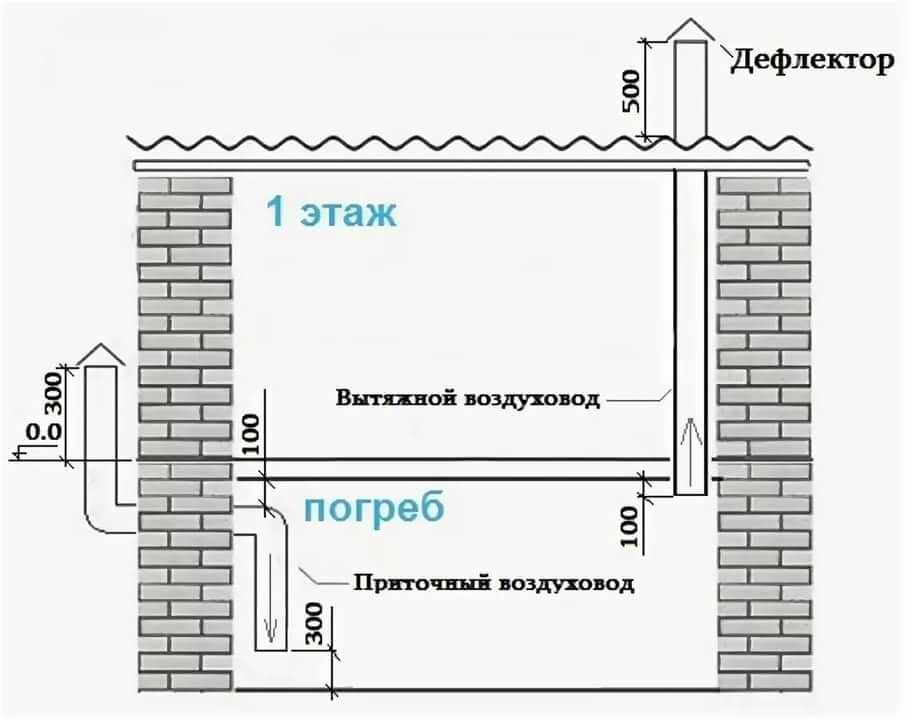

Расстояние до других конструкций

Нормы определяют не только расстояние между креплениями, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды располагают на расстоянии не менее 10 см от потолка и не менее 5 см от потолка.

Расстояние между круглым воздуховодом и элементами систем водо- и газоснабжения должно составлять не менее 25 см. Воздуховоды относительно друг друга также расположены на расстоянии 25 см.

Расстояние между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Независимо от формы поперечного сечения воздуховоды должны располагаться на расстоянии не менее 30 см от электрических проводов.

Нормы расстояний актуальны как для изолированных, так и для изолированных воздуховодов и не зависят от применяемых изоляционных материалов

Стыки воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от прохода через стену или потолок.

Крепление осуществляется таким образом, чтобы ось воздуховода воздуховода была параллельна плоскости стены или потолка. Для отвода конденсата воздуховод можно расположить под уклоном 0,015 в сторону сборника конденсата.

Сооружение сложной, многокомпонентной системы вентиляции требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепеж выполняет важную функцию – удержание воздуховодов в конструкции должность. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость.

Изготовлены из оцинкованной или нержавеющей стали, не подвержены коррозии, устойчивы к агрессивным средам, перепадам температур и позволяют быстро установить систему вентиляции без сверления и сварки.

Сколько необходимо крепежных элементов

Тип крепежных элементов и их количество определяются на этапе проектирования с учетом веса, размеров, расположения, материалов изготовления, типа системы вентиляции и т. д. Если планируется иметь дело с этими вопросы самостоятельно, вы должны выполнить расчеты и использовать справочные данные.

Тарифы на монтаж рассчитываются исходя из площади поверхности воздуховодов. Прежде чем приступить к расчету площади поверхности, необходимо определить длину воздуховода. Измеряется между двумя точками, в которых пересекаются осевые линии автомобильных дорог.

Если воздуховод имеет круглое сечение, его диаметр умножается на полученную ранее длину. Площадь поверхности прямоугольного воздуховода равна произведению его высоты на ширину и длину.

Все расчеты проводятся на предварительном этапе, полученные данные используются при монтаже, маркировка помогает соблюдать расчетные расстояния, не допуская ошибок

Далее можно использовать справочные данные, например, нормативные показатели расхода материалов ( НПРМ, сборник 20) утверждены Минстроем РФ. Не сегодня этот документ имеет статус недействующего, но указанные в нем данные по большей части остаются актуальными и используются строителями.

Расход светильников в справочнике указан в кг на 100 кв. м. площадь поверхности. Например, для круглошовных воздуховодов класса Н из листовой стали толщиной 0,5 мм и диаметром до 20 см потребуется 60,6 кг крепежа на 100 кв. м

Правильно спроектированная и установленная система воздуховодов не только безупречно функционирует, но и органично дополняет интерьер современного дома

При прямых стыках воздуховодов вместе с отводами, тройниками и другими фасонными элементами собираются в блоки длиной до 30 метров . Далее в соответствии с регламентом устанавливаются светильники. Подготовленные блоки воздуховодов устанавливаются на предназначенные для них места.

Знакомит с нормативными требованиями по организации вентиляции в частном доме, с которыми стоит ознакомиться всем владельцам загородной недвижимости.

Выводы и полезное видео по теме

Крепление воздуховодов к потолочной плитке:

Изготовление хомутов для круглых воздуховодов своими руками:

Как выглядит узел вентканала:

9 9 Установка система вентиляции в частном доме не требует применения кранов и другой специальной техники, но уже при разработке проекта необходимо учитывать особенности планировки дома, расположение строительных конструкций на пути магистраль вентиляции.

Приблизительно, “на глаз” невозможно определить длину звеньев воздуховода и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнять расчеты исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.

Хотите рассказать о том, как монтировалась система вентиляции в вашем доме/квартире/офисе? У вас есть полезная информация по теме статьи, которую следует сообщить посетителям сайта? Пишите комментарии, пожалуйста, в форму под блоком, размещайте фото и задавайте вопросы.

воздуховоды – Существует ли минимальное расстояние между отводами от магистральной линии HVAC?

спросил 1 год, 8 месяцев назад

Изменено 1 год, 8 месяцев назад

Просмотрено 3к раз

Мне нужно добавить 3 отвода от моего основного источника/магистрали HVAC.

Существует ли минимальное расстояние, которое я должен соблюдать между каждым отталкиванием?

Что делать, если у меня нет минимальной доступной дистанции? Это нормально, если они находятся рядом друг с другом?

• ОВКВ
• воздуховоды

6

Существует правило «2 фута» для разделения, но я видел отводы на прямо противоположных сторонах основного ствола, я видел их прямо над печью, и я видел два бок о бок для одной и той же 16-дюймовой балки Космос.

Номинально по всему стволу есть давление воздуха и скорость воздуха. На любом ответвлении давление падает, а скорость увеличивается, потому что воздуху легче двигаться: часть его «убегает» вниз по ответвлению. Взлетные краны отбирают воздух преимущественно за счет давления воздуха, они не «зачерпывают» воздух. Взлеты выполняются под небольшим углом, чтобы использовать преимущества скорости, и они не зависят исключительно от давления.
