Калькулятор расчета площади и веса воздуховода

Главная » Онлайн калькуляторы

На чтение 1 мин. Просмотров 121 Обновлено

Калькулятор позволяет провести ориентировочный расчёт ресурсов, необходимых для создания систем вентиляции зданий и сооружений, поскольку содержит сведения об основных элементах воздуховодов для таких систем.

Введите данные:

Ориентировочный расчет площади и веса воздуховодов круглого сечения

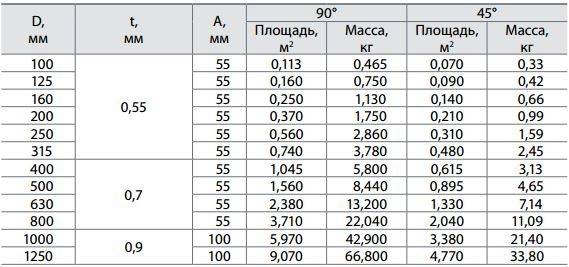

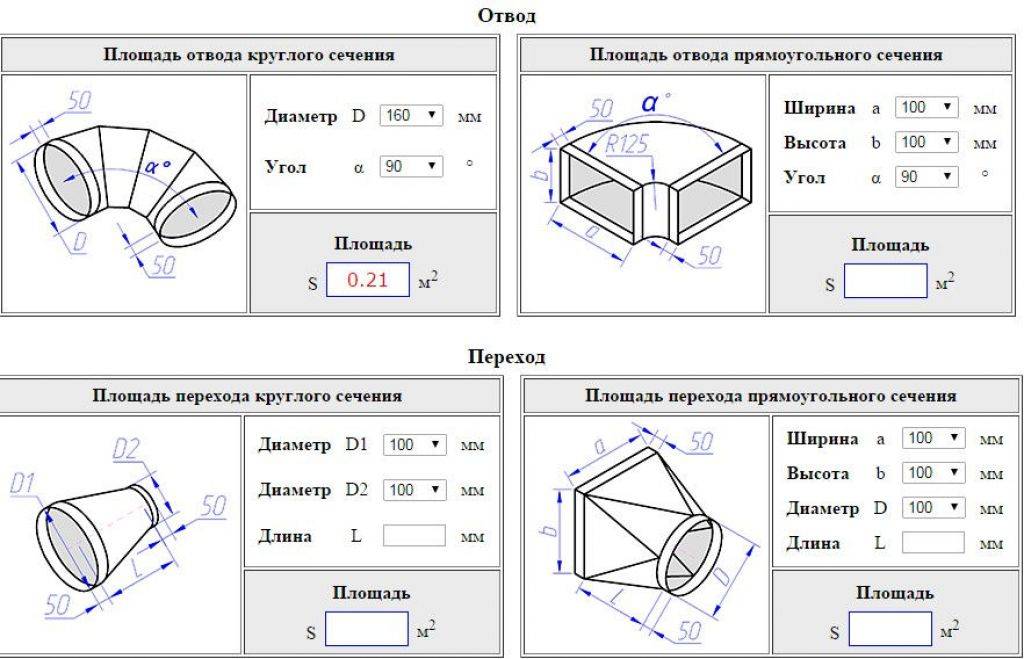

Конструкция и размеры используемых в калькуляторе элементов воздуховодов приняты согласно ТУ 4863-12444529-2001,а также каталога изделий соответствующего назначения фирмы NEVATOM (НЕВАТОМ). Круглые и прямоугольные воздуховоды НЕВАТОМ из оцинкованной листовой стали соответствуют требованиям ГОСТ 24751-81 и СП 60.13330.2020 (СНиП 41-01-2003).

Читайте также:

Онлайн калькулятор для расчета производительности вентиляции

Как рассчитать плитку в ванную комнату — калькулятор онлайн

Прямые части, а также круглые и прямоугольные фасонные элементы изготавливают из оцинкованной или черной стали толщиной от 0,4 до 1,2 мм. Плотность стали в калькуляторе принята равной 7.8кг/дм3.

В зависимости от конкретных условий выбирается оптимальная конфигурация сети воздуховодов, их материал и сечение.

  1. В таблицах калькулятора, по которым выбираются элементы системы вентиляции, «t» обозначает толщину металла.
  2. Вес зонтов приводится без веса фланцев.
  3. Кнопка «ОТМЕНА» может быть использована только в процессе выбора элемента для отказа от него.
  4. Перед повторным расчётом нажмите кнопку «Сброс входных данных».

Наружные размеры поперечного сечения металлических воздуховодов по ГОСТ 24751 и требование к толщине металла

Н.1 Поперечное сечение (диаметр, высота или ширина по наружному измерению) металлических воздуховодов необходимо принимать следующих размеров, мм:

  • 50 56 63 71 80 90 100 112 125 140 160 180
  • 200 224 250 280 315 355 400 450 500 560 630 710
  • 800 900 1000 1120 1250 1400 1600 1800 2000 2240 2500 2800
  • 3150 3350 3550 4000 4500 5000 5600 6300 7100 8000 9000 10000

Соотношение сторон прямоугольных сечений не должно превышать 6,3. Размеры воздуховодов следует уточнять по данным заводов изготовителей.

Н.2 Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80 °С, следует принимать, мм, не более:

а) для воздуховодов круглого сечения диаметром, мм:

  • до 200 включительно   ………. ….0,5;
  • от 250 до 450                ………….. 0,6;
  • от 500 до 800                ………….. 0,7;
  • от 900 до 1250              ……………1,0;
  • от 1400 до 1600            ……………1,2;
  • от 1800 до 2000            ……………1,4.

б) для воздуховодов прямоугольного сечения размером большей стороны, мм:

до 250 включительно     ………0,5

от 300 до 1000                …….. 0,7

от 1250 до 2000              …….. 0,9

в) для воздуховодов прямоугольного сечения, имеющих одну из сторон св. 2000 мм, и воздуховодов сечением 2000×2000 мм толщину стали следует обосновывать расчетом.

Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ.

В статье использованы источники:

  • ТУ 4863-12444529-2001 “Воздуховоды круглого сечения. Вентиляция”
  • ГОСТ 24751-81
  • СП 60.13330.2020
  • СНиП 41-01-2003

Поделиться

Оцените автора

( 2 оценки, среднее 5 из 5 )

Сравнение текстильных и металлических воздуховодов: что лучше выбрать?

В наше время отрасль оборудования для систем вентиляции пока не стоит на месте, а постоянно развивается, в результате чего буквально ежегодно появляются новые технологии и разработки, которые позволяют совершенствовать системы и процессы распределения воздуха. Таким образом, сейчас все большую популярность на рынке ОВиК набирают текстильные воздуховоды, которые постепенно вытесняют металлические. И дальше будет подробное сравнение металлических и текстильных воздуховодов, а также обсуждение различий и особенностей разных систем.

Конструкция и материал воздуховода

Воздуховод представляет собой специальную систему каналов. Его устройство предполагает наличие клапанов, которые автоматически обеспечивают движение воздуха в нужном направлении. Именно воздуховод служит проводником воздушных масс в помещение (приточная система вентиляции) или наружу (вытяжная). При монтаже приточно-вытяжной системы устанавливают два отдельных друг от друга канала: один из них отвечает за постоянное поступление свежего воздуха, другой — за своевременную утилизацию отработанного.

Как правило, воздуховоды бывают двух типов — металлические и текстильные. Они различаются не только материалом изготовления, но и особенностями монтажа и эксплуатации.

Текстильные воздуховоды

Текстильные воздуховоды производят из специальных тканей различных физических и химических свойств, которые подбираются под каждый конкретный проект в соответствии с назначением и условиями эксплуатации системы. Тканевые воздуховоды, в зависимости от требований заказчика, могут быть изготовлены с самыми разными диаметром, длиной, формой и цветом. Использование тканей в конструкции воздуховодов началось около 30-ти лет назад, а широкое распространение такие решения начали получать последние 10 лет.

Металлические воздуховоды

Металл – это традиционный материал для изготовления воздухопроводов для систем вентиляции как производственных объектов, так и жилых помещений. Обычно для их производства используется сталь (черная, оцинкованная, нержавеющая). Для изготовления воздуховодов промышленного назначения чаще всего применяется черная сталь – материал, выделяющийся высокими показателями огнестойкости и долговечности. Физические свойства этого металла гарантируют высокую жесткость конструкции, а герметичность такого воздуховода обеспечивается сварными швами.

Сравнение характеристик тканевых и металлических воздуховодов

Для максимально эффективного выбора между вариантами тканевых и металлических воздуховодов необходимо оценить их функциональных характеристики.

Параметр для сравненияТекстильные воздуховодыМеталлические воздуховоды
Распределение воздухаВажной характеристикой текстильных воздуховодов является равномерное распределение воздуха. Благодаря возможности наносить по всей поверхности воздуховода перфорацию различного диаметра, воздушные потоки равномерно распределяется через диффузоры по всему помещению. Размер и площадь перфорации рассчитываются, исходя из характеристик каждого конкретного помещения.В стальных воздуховодах  невозможно регулировать скорость воздуха через стандартные диффузоры.
СквознякиЕще одним важным свойством является отсутствие риска возникновения сквозняков. На текстильные воздуховоды наносится микроперфорация, через которую воздух проходит на очень низкой скорости, что создает комфортные условия в помещении.Реальная сложность в использовании металлических воздуховодов — это сквозняки, которые в условиях производства вызывают дискомфорт и подвергает большому риску здоровье персонала.
Эксплуатация и обслуживаниеДля очистки текстильных диффузоров, достаточно их просто снять и постирать в обычной промышленной стиральной машине. При этом ткань не теряет своих свойств и характеристик.Металлические системы очень трудно (и затратно) демонтировать и монтировать для каждой чистки, и поэтому санитарную обработку приходится проводить «на весу». Для такой работы необходимо в условиях высокого давления воздействовать химическим раствором на внутренние стенки воздуховода. Эту работу выполняет специально обученный персонал с использованием высокостоящего оборудования, что в разы увеличивает издержки на обслуживание металлического воздуховода.
Монтаж и демонтажБлагодаря легкости конструкции, тканевые воздуховоды монтируются на тросы или направляющие профили, что позволяет крепить их к различным поверхностям, не внося изменений в конструктивные элементы здания.Сам воздуховод соединяется с тросом или направляющей специальным тканевым подвесом, который позволяет регулировать высоту установки системы на любом участке. Особые пластиковые держатели позволяют перемещать систему по всей длине помещения и проводить монтаж и демонтаж конструкции из одной точки.
Из-за большого веса металлические воздуховоды монтируются только к несущим или к усиленным металлической арматурой конструкциям, создавая дополнительную нагрузку на здание. Перед тем, как проводить монтаж металлических воздуховодов, необходимо убедиться в надежности поверхности, к которой будет крепиться система. Вес самой вентиляционной конструкции существенно усложняет все процессы доставки и монтажа.Если металлические воздуховоды уже установлены, то изъять их из системы вентиляции будет крайне трудоемкой операцией. В отличие от текстильных воздуховодов, металлические нельзя снять из одной удобной точки и нужно будет проводить работы по всей длине системы.
Индивидуальный дизайнТекстильные воздуховоды способны подчеркнуть и разнообразить дизайн интерьера. Это еще одно преимущество систем TEXAIR. В зависимости от интересов клиента, мы можем предоставить  выбор различных конструкционных вариантов исполнения и широкую цветовую гамму.
А воздуховоды с неоновой подсветкой смогут своим неповторимым видом придать вашему объекту элемент эксклюзивности. Данное дизайнерское решение несомненно обеспечит повышенное внимание посетителей к любому помещению.
Металлические воздуховоды характеризуются однообразным «неживым» внешним видом, способным пробудить эмоции  тоски и уныния. Какие-либо варианты креативного или даже художественного визуального оформления таких воздуховодов практически исключены.
ЗатратыВ случае текстильных воздуховодов отсутствует потребность в традиционных решетках на воздуховодах, поскольку текстильные изделия уже включают изготовленные по индивидуальному проекту элементы распределения воздуха без наличия каких-либо ненужных шумовых эффектов.

Транспортировка текстильных воздуховодов до места установки также требует существенно меньших затрат финансовых средств, нежели в случае с металлическими.

При работе с металлическими воздуховодами затраты относительно текстильных вариантов увеличиваются на каждом этапе работ.

Это и стоимость каждого компонента системы, и расходы на монтаж, доставку и все остальные операции по установке и обслуживанию воздуховода.

ВесТекстильные воздуховоды обладают на порядок меньшим весом в сравнении с  металлическим.

Максимальная плотность материала составляет около 600 г/м², и поэтому средний вес погонного метра воздуховодов обычно не превышает одного килограмма.

Это позволяет крепить их к самонесущим конструкциям, где недопустимо применение традиционных систем.

Относительно большой вес металлических воздуховодов усложняет процесс транспортировки, сборки и установки на место эксплуатации.

Плюс тяжелые воздуховоды дают дополнительную нагрузку на крышу здания.

Наличие конденсата и связанных с ним проблемЕще одно преимущество тканевых конструкций заключается в отсутствии риска образования конденсата. Из-за свойств ткани и перфорации, на поверхностях не образуется влага, которая является почвой для появления различных микроорганизмов.Большой проблемой является образование конденсата в металлических шахтах. Из-за особенностей строения, на поверхностях стальных диффузоров образуется конденсат, который, со временем, приводит к возникновению коррозии и появлению микроорганизмов. Если ваше производство связанно с необходимостью оборудовать чистое помещение, то специалисты не рекомендуют установку воздуховодов из металла.
Коррозионная стойкостьДля изготовления своих воздуховодов, TEXAIR использует материалы, которые являются химически стойкими и инертными к большинству составляющих, находящихся в воздушной среде. А для использования в агрессивных средах, или на предприятиях, где к оборудованию предъявляются повышенные требования к характеристикам материалов, TEXAIR применяет специальные ткани.Несмотря на то, что в металлических воздуховодах стараются использовать сплавы, наименее подверженные коррозии, окончательно победить эту проблему так и не получилось.
Генерация шумаТканевые воздуховоды прежде всего отличаются отсутствием гула и вибраций в ходе работы.Металлические воздуховоды характеризуются вибрацией и характерным гул в процессе работы, что, конечно, не лучшим образом влияет на состояние людей, находящихся в непосредственной близости от воздуховодов. А вибрация наносит вред зданиям и уменьшает надежность крепления самого воздуховода.
ШумоподавлениеШумы, создаваемые вентилятором и потоком воздуха, гасятся самими текстильными воздуховодами, благодаря их шумопоглощающим свойствам.Металл не в состоянии поглотить шумы, создаваемые потоком воздуха и вентиляционной установкой. Поэтому не рекомендуется ставить такие диффузоры в помещения, где работают люди.
ОгнестойкостьВоздуховод можно изготовить из зластичного огнестойкого материала со специальным силиконовым покрытием, выдерживающим воздействие температуры до 380°СВоздуховоды из металла несмотря на то, что не горят, все равно могут деформироваться под воздействием огня.
ГигиеничностьТекстильные воздуховоды могут эксплуатироваться с более высокими скоростями воздуха, чем металлические, и имеют гладкую внутреннюю поверхность. Из-за этого, в воздуховодах в течение эксплуатации не образовывается слой пыли. Материалы, используемые в производстве, имеют гигиенический сертификат протестированы и одобрены, не вызывают аллергических реакций, соответственно, совершенно безопасны и подходят для использования на различных объектах.Потенциально опасная ситуация состоит в том, что система металлических воздуховодов создает шахту, в которой могут поселится грызуны или насекомые. Такое довольно часто случается, если не проводить регулярную санитарную обработку. Кроме того, вредители могут с лёгкостью перемещаться по помещениям через металлический «коридор».
Температурный режимОт -50°C до +380°CОт -30°C До +200°C
Срок службыПри соблюдении правил эксплуатации, срок службы текстильных воздуховодов более 10 лет.Металлические воздуховоды начинают ржаветь после 3-5 лет активной эксплуатации.
Устойчивость к физическим повреждениямПри наличии злого умысла воздуховод из ткани легко  повредить с помощью острого предметаУ металлических воздуховодов высокая механическая прочность
РемонтопригодностьНесмотря на прочность ткани, в процессе эксплуатации могут произойти механические повреждения участков воздуховода. В таком случае будет достаточным просто зашить место повреждения, и система продолжит работать в штатном режиме.Если произошло повреждение участка воздуховода из металла, то необходимо проводить демонтаж конструкции и устранять повреждение, а в ряде случаев даже менять поврежденный участок.

Сравнение стоимости текстильной и металлической вентиляции

По нашей статистике, полученной путем сравнения проектов вентиляции на различных предприятиях, цена на воздуховоды из металла выше на 30%, чем на аналогичные воздуховоды из текстиля. В стоимость включены монтажные работы, комплектующие и само изделие.

Металлические воздуховоды могут быть дешевле текстильных только в том случае, если используется дешевый металл, толщина которого составляет менее 10 мм.

Ниже приведен пример сравнения стоимости тканевой и металлической вентиляции на основе реального проекта для производственного помещения.

Тип вентиляцииЛогистика, складНагрузка, МонтажОчистка, ДезинфекцияЗатраты на оборудование и обслуживание, EUR
ТранзитПритокВытяжкаВоздуховодыЛогистика, складМонтажОчистка, дезинфекцияИтоговая стоимость
Оцинкованные
воздуховоды

Оцинкованные
воздуховоды

Оцинкованные
воздуховоды

356 м314 600 кгПрофильная
организация
85 1381 95632 2523 120Максимальная стоимость
122 466
Оцинкованные
воздуховоды

Текстильные
воздуховоды TEXAIR

Оцинкованные
воздуховоды

171 м37 100 кгПрофильная
организация,
Прачечная
48 0401 02318 2552 357Экономия 43%
69 675
Текстильные
воздуховоды TEXAIR

Текстильные
воздуховоды TEXAIR

Оцинкованные
воздуховоды

37 м31 900 кгПрофильная
организация,
Прачечная
39 2684797 921489Экономия 61%
48 157
Текстильные
воздуховоды TEXAIR

Текстильные
воздуховоды TEXAIR

Текстильные
воздуховоды TEXAIR

3,4 м3775 кгПрачечная38 9082793 743346Экономия 65%
43 276

Калькуляция произведена по просьбе подрядной организации в качестве альтернативного бюджета обычному воздуховоду из оцинкованного металла. Теперь они наши заказчики.

Общая длина транзитных (магистральных) воздуховодов – 430 м. Общая длина перфорированных (распределяющих) воздуховодов – 712 м

Металлические или текстильные воздуховоды – что лучше выбрать в итоге?

В результате сравнительного анализа металлических и текстильных воздуховодов очевидные преимущества оказываются на стороне текстильных систем распределения воздуха. Воздуховоды из ткани — это отличная замена громоздким металлическим конструкциям старого типа. Благодаря свойствам ткани, лёгкости конструкции, простоте монтажа и обслуживания, можно получить уникальную систему, которая практически по всем параметрам в разы превосходит металлические конструкции и сокращает финансовые затраты. И это даже при том, что были рассмотрены далеко не все преимущества и особенности диффузоров из ткани и металла.

И опыт ведущих мировых брендов – производителей той или иной продукции, которые постоянно решают вопрос оснащения своих мощностей новыми системами вентиляции – подтверждает тот факт, что на сегодняшний день текстильные воздуховоды одержали победу в соревновании с металлическими. В наше время лидирующие компании выбирают тканевые воздуховоды в силу совокупности всех аргументов.

Калькулятор веса оцинкованного листа

: быстро и надежно

16 сентября 2022 г. / Шейн / 4 минуты чтения

Вам надоело иметь дело с проржавевшими стальными листами, требующими постоянного ухода? Не ищите ничего, кроме оцинкованного листа!

Это экономичное решение включает покрытие стальных пластин слоем цинка для предотвращения коррозии и увеличения срока их службы.

Силовой пресс с маховиком для Sa…

Включите JavaScript

Продажа силового пресса с маховиком

Поскольку примерно половина производимого в мире цинка используется для цинкования, этот метод доказал свою эффективность.

Доступны различные типы оцинкованных листов, в том числе листы из горячекатаной, электротехнической и легированной стали.

Наиболее часто используемым типом по-прежнему является горячеоцинкованный лист, который может иметь обычное цинкование, маленькое цинковое покрытие или не иметь цинкового покрытия.

Номинальная толщина оцинкованных листов составляет от 0,3 мм до 5,0 мм, и они обычно поставляются исходя из их теоретического веса.

Теоретический вес учитывает вес холоднокатаного или горячекатаного стального листа и оцинкованного слоя.

С помощью нашего калькулятора веса оцинкованного листа вы можете легко определить вес вашего оцинкованного листа.

Попрощайтесь с проржавевшими стальными пластинами и поприветствуйте долговечные оцинкованные листы!

Оцинкованный лист относится к стальному листу, поверхность которого покрыта слоем цинка. Цинкование является широко используемым, экономичным и эффективным методом предотвращения коррозии.

Приблизительно половина производимого в мире цинка используется в этом процессе для предотвращения коррозии на поверхности стальных пластин и продления их срока службы.

Типы оцинкованного листа?

В соответствии с различными методами производства и обработки оцинкованный стальной лист можно разделить на:

  • стальной лист с горячим цинкованием
  • легированный оцинкованный стальной лист
  • электрооцинкованный стальной лист
  • односторонний оцинкованный стальной лист
  • двусторонний дифференциальный оцинкованный стальной лист
  • легированный и композитный оцинкованный стальной лист
  • цветной оцинкованный стальной лист
  • оцинкованный стальной лист с печатным покрытием
  • оцинкованный стальной лист, ламинированный ПВХ и т. д.

Наиболее часто используемый тип покрытия поверхности по-прежнему горячеоцинкованная пластина.

Доступны три типа поверхностных покрытий, а именно: обычное цинкование, цинковый цветок с маленькими цветами и без цинковых цветов.

В соответствии с действующим национальным стандартом для непрерывного стального листа и полосы с горячим цинкованием (GB/t2518-2008), номинальная толщина оцинкованного листа составляет от 0,3 мм до 5,0 мм, номинальная ширина составляет от 600 мм до 2050 мм, и номинальная длина варьируется от 1000 мм до 8000 мм.

Калькулятор веса оцинкованного листа

Оцинкованные листы обычно доставляются исходя из их теоретического веса, тогда как полосы из оцинкованной стали обычно поставляются исходя из их фактического веса.

Теоретический вес оцинкованных листов учитывает вес холоднокатаного или горячекатаного стального листа, на котором они основаны. Этот вес включает две части:

  • одна – теоретическая масса холоднокатаного или горячекатаного стального листа (подложки) для обработки оцинкованного листа;
  • другой – теоретический вес оцинкованного слоя.

Вы можете использовать приведенный ниже калькулятор веса оцинкованного листа для расчета веса оцинкованного листа.

Диапазон номинальной массы покрытия

900 92 9 0082
Форма покрытия Применяемая структура поверхности покрытия Диапазон номинальной массы покрытия
(г/м 2 )
Покрытие из чистого цинка
(Z)
Сплав цинка и железа покрытие
(ZF)
Покрытие одинаковой толщины N, M, F, R 50~600 60~180
Дифференциальное покрытие N, M, F 25 ~ 150 (с каждой стороны) —

Примечание:

  • N, M и F — покрытия из чистого цинка.
  • N указывает на то, что структура поверхности покрытия представляет собой обычный цинковый цветок.
  • M обозначает маленький цинковый цветок;
  • F означает отсутствие цинкового цветка;
  • R – это обычный цинковый цветок покрытия из цинково-железного сплава.

Номинальная масса покрытия и соответствующий код покрытия

901 58 Покрытие одинаковой толщины 900 92
Тип покрытия Форма покрытия Рекомендуемая
номинальная масса покрытия
(г/м²)
Код покрытия
Чистое цинковое покрытие
(Z)
60 60
80 80
100 100
120 120
150 150
180 180
200 200
220 220
250 250
275 275
350 350
450 901 05 450
600 600
Покрытие из сплава цинка и железа
(ZF)
Покрытие равной толщины 60 60
90 90
120 120
140 140
Чистое цинковое покрытие 900 88 (Z) Дифференциальное покрытие 30/40 30/40
40/60 40/60
40/100 40/100

Теоретическая таблица веса оцинкованного листа

9 0082 9 0104 5 901 04 0,7 9008 2
Толщина
(мм)
Вес
(кг/м²)
Толщина
(мм)
Вес
(кг/м²)
0,1 90 105 0,785 1,5 11,775
0,12 0,942 1,6 12,56
0,15 1,1775 1,7 13,35
0,18 1,413 1,8 14,13
0,2 1,57 1,9 14,92
0,22 1,727 2 15,7
0,24 1,884 2,2 17,27
0,25 1,9625 2,5 19,625
0,28 2,198 2,8 21,98
0,3 2,355 3 23,55
0,32 2,512 3,2 25,12
0,35 2,7475 3,5 27,475
0,38 2,983 3,8 29,83
0,4 ​​9 0105 3. 14 4 31,4
0,42 3,297 4,2 32,97
0,45 3,5325 4,5 35,325
0,48 3,768 4,8 37,68
0,5 3,925 39,25
0,55 4,318 5,5 43,18
0,6 4,71 6 47,1
0,65 5,103 6,5 51,03
5,496 7 54,96
0,75 5,8875 8 62,8
0,8 6,28 9010 5 9 70,65
0,9 7,065 10 78,5
1 7,85 11 86,35
1,1 8,635 12 94,2
1,2 9,42 13 102,1
1,3 10,21 14 109,9
1,4 10,99 901 05 15 117,75

Вес стального листа (кг) = 7,85×Толщина×Длина×Ширина

1 м в длину и 1 м в ширину соответственно

  • Загрузить таблицу веса оцинкованного листа в формате PDF

См. также:

  • 0040

Часто задаваемые вопросы о весе оцинкованного листа

Каков вес листа GI 18 калибра в кг?

Вес листа GI 18 калибра составляет 9,42 кг/м 2 .

Каков вес листа GI 20 калибра в кг?

Вес листа GI 20 калибра составляет 7,06 кг/м 2 .

Каков вес листа GI 22 калибра в кг?

Вес листа GI 22 калибра составляет 5,88 кг/м 2 .

Каков вес листа GI 24 калибра в кг?

Вес листа GI 24 калибра составляет 4,71 кг/м 2 .

Каков вес листа GI 26 калибра в кг?

Вес листа GI 26 калибра составляет 3,53 кг/м 2 .

Каков вес листа GI толщиной 1,2 мм в кг?

Вес листа GI толщиной 1,2 мм составляет 9,42 кг/м 2 .

См. также:

  • Таблица толщины листового металла

Professional Insights

9003 5

Получить консультацию специалиста по металлообрабатывающим станкам

Позвольте нашим специалистам помочь вам выбрать правильный металлообрабатывающий станок для твои нужды.

Запросить цену

Калькулятор веса металла – Калькулятор веса стали

    Быстрая навигация:

  1. Расчет веса металла
  2. Типы металлопродукции, поддерживаемые в калькуляторе металла
  • Круглый металлический пруток
  • Прямоугольный или квадратный металлический пруток
  • Шестигранный металлический пруток
  • Металлический лист
  • Металлическая труба 90 040
  • Прямоугольный металлический профиль
  • L- профиль
  • U-образный профиль (U-образный профиль, C-образный профиль)
  • Двутавровый профиль (H-образный профиль, I-образная балка или двутавровая балка)
  • Металлический T-образный профиль

    Расчет веса металла

Расчет веса любого вида металлопродукции: балки, профили различных видов, прутки, трубы, трубы, листы и т. д. производится аналогично расчету любого другого вида материала. Нам нужно знать объем металла (куб.дюйм, куб.мм, куб.см и т.д.) и его плотность (обычно в г/см 3 , унций/дюйм 3 ). Умножение двух дает нам результирующий вес металла.

В приведенном выше калькуляторе веса металла мы предварительно ввели плотности многих широко используемых металлов, таких как углеродистая сталь, нержавеющая сталь, железо, медь, никель, алюминий, а также металлических сплавов, таких как бронза, алюминий и никелевые сплавы: Никель 200, Monel 400, Inconel 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy 800. Выбор материала из списка автоматически заполнит его плотность в поле «плотность». Однако вы всегда можете ввести пользовательскую плотность, если она вам известна и калькулятор будет использовать ее вместо нее. Распространенная ошибка – перепутал “сталь” с “металлом” . Это не синонимы! На самом деле сталь технически является не металлом, а металлическим сплавом, поскольку изготавливается из смеси железа, углерода и других элементов в очень малых количествах.

Калькулятор имеет набор различных типов продуктов на выбор, и для каждого из них требуется ввести свой набор измерений, чтобы рассчитать его объем.

    Типы металлопродукции, поддерживаемые в металлокалькуляторе

Наш калькулятор веса стали поддерживает различные типы продуктов, как описано ниже. Если вы хотите рассчитать более сложный продукт, вы можете либо разбить его на более простые компоненты, которые затем можно рассчитать по отдельности, либо использовать более сложное программное обеспечение.

Круглый металлический стержень

Круглый металлический стержень является одним из самых простых для расчета, так как уравнение веса требует знания только двух измерений: диаметра и длины стержня. Например, рассчитаем вес стального прутка длиной 1 метр и диаметром 20 мм.

Объем стального стержня представляет собой произведение площади поперечного сечения на длину: π x r 2 x l = 3,1416 x 10 2 x 1000 = 314 160 мм 3 = 314,16 см 900 89 3 (r = 1/2 x диаметр, l = 1 м = 1000 мм). При использовании углеродистой стали плотностью 7,95 г/см 3 нам потребуется произведение 7,95 и 314,16, что равно 2497,572 г или ~2,498 кг.

Прямоугольный или квадратный металлический стержень

Чтобы рассчитать вес квадратного металлического стержня, вам нужно знать только одну сторону его поперечного сечения и его длину, но вам все равно нужно будет ввести две стороны, так как наша Инструмент также поддерживает прямоугольные стержни, у которых вторая сторона может отличаться. Формула тогда состоит в том, чтобы умножить три вместе: ширина x высота x длина, а затем умножить на плотность, чтобы получить вес. Например, для алюминиевого прямоугольного бруска сечением 20 мм на 30 мм и длиной 2 метра нам необходимо рассчитать объем как 20 х 30 х 2000 = 1 200 000 кубических миллиметров или 1 200 кубических сантиметров. При плотности 2,72 мы получаем произведение 2,72 х 1200 = 3264 г или 3,264 кг.

Шестигранный металлический стержень

В качестве входных данных для калькулятора веса металла для шестиугольного стержня необходимы два измерения: длина и ширина, где ширина — это расстояние между любыми двумя его противоположными сторонами. На данный момент мы поддерживаем только правильные шестиугольники. Зная ширину, мы можем легко вычислить площадь поперечного сечения шестиугольника, а оттуда – общий объем и вес стержня.

Металлический лист

Металлический лист ничем не отличается от прямоугольного стержня, он в калькуляторе веса стали в основном для вашего удобства. Формула, используемая для расчета веса, точно такая же.

Металлическая трубка

Вес металлической трубы или трубы вычислить немного сложнее, чем вес круглого металлического стержня, так как нам нужно знать либо внутренний и внешний диаметры, либо один из диаметров и толщина труб. Мы решили указать внешний диаметр и толщину, так как их обычно проще всего измерить (и если у вас есть планы перед вами, в любом случае будет легко получить любые два числа).

Прямоугольный металлический профиль

Прямоугольные металлические профили очень часто используются в строительстве благодаря их хорошей способности противостоять силам со всех сторон. В настоящее время мы поддерживаем только прямоугольные профили только с прямыми углами. Дополнительным размером по сравнению с прямоугольным стержнем является толщина профиля. Вес металла снова равен объему, умноженному на плотность металла.

L-образный профиль

L-образный (маленький L) профиль представляет собой две металлические планки, соединенные или отлитые вместе под углом 90 градусов. Это в основном основание и фланец только с одной стороны. Мы поддерживаем расчет веса металла для металлических уголков с равными или неравными плечами.

U-образный профиль (U-образный профиль, C-образный профиль)

Расчеты веса этих металлических профилей требуют большого количества измерений из-за их сложной формы. U-образный профиль, также известный как U-образный профиль в Европе и C-образный профиль в США, показан ниже:

U-образный профиль имеет основание и два параллельных фланца: по одному с каждой стороны от него. Их также называют U-каналами, и многие из них стандартизированы. В нашем калькуляторе стали есть множество стандартных профилей — UPN и UPE ЕС, каналы C и BC США, так что вы можете просто выбрать их, и мы будем использовать их данные автоматически. В противном случае вы можете указать пользовательский профиль.

Ниже вы видите иллюстрацию каналов UPN и UPE, которые по общей форме эквивалентны C-каналам и BC-каналам соответственно.

Стальные профили UPN широко используются во многих отраслях промышленности и машиностроения. C-каналы являются их американским стандартизированным эквивалентом.

Профили UPE имеют меньшую толщину, но несколько более широкие полки, чем профили UPN, и сопоставимые статические характеристики. Использование профилей UPE потенциально может привести к снижению веса до 30% практически без каких-либо потерь в статических условиях.

BC — это сокращение от «Швеллерная секция с параллельными полками». Его полки и стенки имеют одинаковую толщину по определению, и они часто используются в качестве недорогой альтернативы более тяжелым профилям для широкого спектра применений, поскольку значение удельного веса на метр относительно низкое.

Каналы IPE и BC значительно проще в сборке, поскольку нет необходимости в конических плоских шайбах для компенсации естественной конусности фланцев каналов C-Channel / UPN.

Двутавровый профиль (двутавровый профиль, двутавровая балка или двутавровая балка)

Двутавровый профиль, также известный как двутавровая балка, двутавровый профиль и двутавровая балка, представляет собой два U-образных профиля, расположенных спиной к спине. Он имеет два фланца и перегородку между ними. Существует два типа формы поперечного сечения двутавровой балки. У W-образной формы полки имеют примерно одинаковую толщину от края до края, а у S-образной формы полки значительно тоньше у краев. Оба используются в качестве опорных балок для строительства, объектов и машиностроения, заводских цехов, складов и каркаса кузова грузовика. Наш онлайн-инструмент поддерживает расчет веса двутавровых профилей любых размеров.

Слишком много стандартов таких профилей, как IPE, IPN, HD, HE, HL, HP, S и так далее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
