Новинка! Теплоизолированные воздуховоды из металлизированной полиэфирной ленты.

Вы можете заказать через форму предварительного заказа или по телефону (812) 448-13-82.

Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные производителем.

Поделитесь ссылкой:

• Подробное описание
• Документация
• Заявка

Таблица модификаций

Модификация	Диаметр (мм)
ISO ECO d 102	102
ISO ECO d 127	127
ISO ECO d 152	152
ISO ECO d 160	160
ISO ECO d 203	203
ISO ECO d 254	254
ISO ECO d 315	315
ISO ECO d 356	356
ISO ECO d 406	406

Описание

ISO ECO — cерия гибких, теплоизолированных воздуховодов из металлизированной полиэфирной ленты. Внутренний воздуховод DF выполнен из металлизированной полиэфирной ленты, теплоизолирован слоем экологически чистого синтепона и снабжен защитной оболочкой из металлизированной полиэфирной ленты.

Предназначены для сведения к минимуму потерь тела и холода в системах вентиляции и подготовки воздуха и предотвращения образования конденсата в этих системах.

Область применения:

В системах подготовки воздуха, где необходима теплоизоляция в сочетании с гибкостью воздуховода. Используются в теплосберегающих узлах систем вентиляции и кондиционирования воздуха с давлением не выше 2400 Па или в периферийных секциях больших центральных систем, где необходимо применение теплоизолированных воздуховодов. Рекомендованы для применения в системах вентиляции и подготовки воздуха в жилых и общественных зданиях. В системах кондиционирования воздуха, в системах общей вентиляции для обеспечения вытяжки воздуха.

Ассортимент:
Воздуховоды изготавливаются стандартных диаметров от 102 мм до 406 мм.

Конструкция:

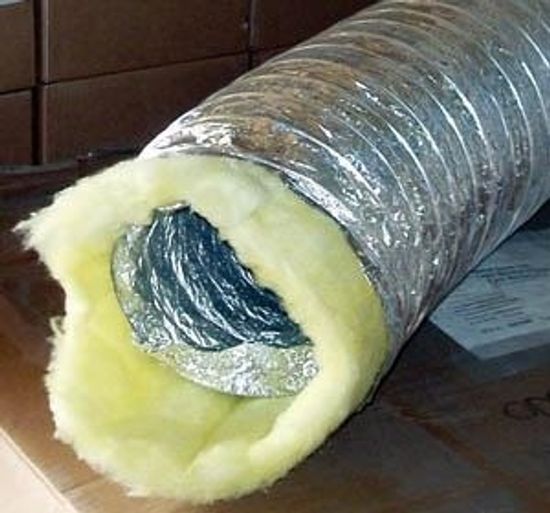

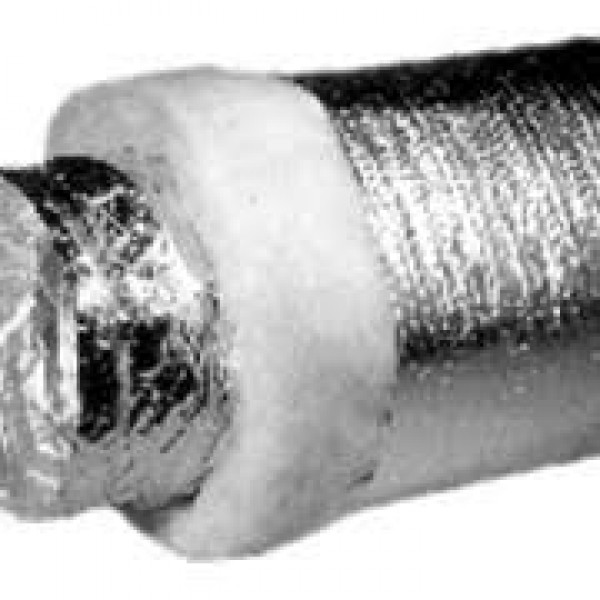

Воздуховоды ISO ECO состоят из внутреннего воздуховода DF, слоя утеплителя и внешней оболочки из полиэфирной ленты. Между оболочками предусмотрен изолирующий слой стекловаты.
Стандартная толщина стекловаты составляет 25 мм.

В качестве каркаса используется высокоуглеродистая, стальная проволока.
В воздуховоде применяется акриловый клей на водной основе с дополнительными пламегасящими добавками.

Упаковка:
Воздуховоды поставляются стандартной длины по 10 м., упакованные в индивидуальную картонную коробку.

Аналогичные товары

• Воздуховод армированный гибкий AF/AF-П

• Гибкие шумоглушители Диафлекс SonoDFA-SH

• Гибкий алюминевый воздуховод АЛЮ

• Гибкий канал ПВХ

• Гибкий металлизированный воздуховод МЕТ

• Звукопоглащающие воздуховоды Диафлекс Sono ECO

• Звукопоглащающие воздуховоды Диафлекс Sono ECO-ALU

• Звукопоглащающие воздуховоды Диафлекс SonoDF-S

• Звукопоглащающие воздуховоды Диафлекс SonoDFА-S

• Звукопоглащающие воздуховоды Диафлекс SonоDFА-H

• Изолированные воздуховоды Изовент Н

• Изолированные воздуховоды серии Изовент 605

• Неизолированные воздуховоды Диафлекс DF

• Неизолированные воздуховоды Диафлекс DFA

• Неизолированные воздуховоды Диафлекс DFA-H

• Неизолированные воздуховоды Поливент Н

• Неизолированные воздуховоды серии Поливент 605

• Теплоизолированные воздуховоды Диафлекс ISO ECO

• Теплоизолированные воздуховоды Диафлекс ISO ECO-ALU

• Теплоизолированные воздуховоды Диафлекс ISODF

• Теплоизолированные воздуховоды Диафлекс ISODFA

• Теплоизолированные воздуховоды Диафлекс ISODFA-H

Гибкие воздуховоды “ДИАФЛЕКС”.

Сделано в России

С момента выпуска первых гибких воздуховодов прошло более 50-ти лет. Созданные по заказу военно-морского флота США во время второй Мировой войны, со временем они стали широко применяться и в гражданских системах вентиляции. В настоящее время мировая индустрия предлагает широкий ассортимент гибких воздуховодов различных типоразмеров и технических характеристик, способных отвечать практически любым требованиям проектировщиков и монтажников. Современные гибкие воздуховоды предназначены для использования в вентиляционных системах в широком диапазоне давлений и температур, как для применения в больших помещениях, так и в средних и малых зданиях, где их использование особенно выгодно.

Благодаря своим преимуществам гибкие воздуховоды получают все большее распространение на российском рынке. Учитывая перспективность этого направления, в 2002 году в нашей стране было запущено первое производство гибких воздуховодов “ДИАФЛЕКС”. Это современный завод, оснащенный высококлассным технологическим оборудованием, работающий в соответствии с мировыми стандартами в этой области.

Производство по полному циклу позволяет контролировать качество на всех этапах производства и предложить потребителям широкий ассортимент продукции.

На сегодняшний день линейка продукции “Диафлекс” включает в себя следующие основные разделы:

1. Воздуховоды на основе многослойной металлизированной полиэфирной ленты. Импортные аналоги на нашем рынке — продукция фирм: Lambro (Канада), ATCO (США). Данный тип воздуховодов преобладает на рынках США и Канады, и в настоящее время приобретает все большую популярность у нас, как продукция, сочетающая относительно невысокую цену с удобством в монтаже и хорошими эксплуатационными характеристиками.

Рабочая температура -30°С- +120°С, максимальное давление 2400 Па. Диаметры от 100 до 400 мм. Стандартная длина — 10 м.

Серия DF — неутепленные гибкие воздуховоды.

Серия ISODF — теплоизолированные гибкие воздуховоды с основой DF и теплоизоляцией из стекловаты толщиной 25 мм, плотностью 12-14 кг/м3 с защитной оболочкой из металлизированного полиэфира.

2. Воздуховоды на основе многослойной алюминиевой ленты, ламинированной полиэфиром. Импортный аналог на нашем рынке — продукция фирмы: DEC (Нидерланды). Данный тип воздуховодов широко распространен в Европе, откуда импортируется в Россию.

Рабочая температура -30°С- +120°С, максимальное давление 2400 Па. Диаметры от 100 до 400 мм. Стандартная длина — 10 м.

Серия DFA — неутепленные гибкие воздуховоды.

Серия ISODFA — теплоизолированные гибкие воздуховоды с основой DFA и теплоизоляцией из стекловаты толщиной 25 мм, плотностью 12-14 кг/м³ с защитной оболочкой из металлизированного полиэфира. Защитный рукав из алюминиевой ленты, ламинированной полиэфиром, с армированием сеткой из стекловолокна.

Серия ISODFA-S — звуко-поглащающие теплоизолированные гибкие воздуховоды с перфорированной основой DFA с защитной оболочкой из прозрачной полиэфирной пленки. Остальные характеристики аналогичны ISODFA.

Следует обратить внимание потребителей на то, что использование защиты перфорированной основы звуко-теплоизолированного воздуховода прозрачной полиэфирной пленкой очень важно, так как это не только является пароизоляцией, предотвращающей набор влаги утеплителем, но и исключает диффузию мелких частиц стекловаты в поток воздуха, проходящий через воздуховод.

Продающиеся в России звукоизолирующие воздуховоды большинства иностранных производителей не имеют такой защиты. Часто воздуховод изготавливается только из алюминиевой ленты без ламинирования полиэфиром, что существенно снижает прочность на разрыв и, следовательно, возрастают повреждения при монтаже. Такой воздуховод невозможно полностью растянуть, что приводит к росту сопротивления и потере давления.

С самого начала производства воздуховодов “ДИАФЛЕКС” была поставлена задача выпускать продукцию не только не уступающую, но и превосходящую по качеству импортные аналоги. Это достигается не только применением исключительно импортного высококачественного сырья от лучших производителей, но и использованием самых передовых технологий и собственных ноу-хау в производстве, а также стопроцентным контролем выпускаемой продукции. Высокое качество, прочность и экологическая безопасность всей продукции “ДИАФЛЕКС” подтверждена сертификатом соответствия, санитарно-эпидемиологическим заключением и пожарным сертификатом.

В октябре 2002 года в НИИ Строительной физики сектором борьбы с аэродинамическими шумами были проведены испытания звукопоглощающих воздуховодов ISODFA-S, а также аналогичных воздуховодов трех зарубежных производителей, представленных на нашем рынке.

Воздуховоды испытывались на аэроакустическом стенде НИИ СФ по методике, отвечающей требованиям ГОСТ 28100-89 “Глушители шума. Методы определения акустических характеристик”. Измерения проводились в реверберационной камере до и после установки образцов в испытательном воздуховоде. Со схемой экспериментальной установки можно ознакомиться на сайте www.diaflex.ru.

Результаты испытаний показывают, что акустические характеристики звукопоглощающего воздуховода ISODFA-S превосходят зарубежные аналоги, причем, с увеличением длины активной части, это преимущество будет возрастать. В заключение необходимо отметить, что в мире гибкие воздуховоды применяются очень широко, на порядок больше, чем у нас в стране. Отчасти это объясняется тем, что импортировать в Россию гибкие воздуховоды начали только в середине 90-х годов. Однако, все меняется, вспомним, например, пластиковые трубы для систем отопления и водоснабжения.

Воздуховоды “ДИАФЛЕКС” на 20-40% дешевле импортных аналогов. Их использование в системах вентиляции и кондиционирования там, где это допускают строительные нормы, выгоднее применения воздуховодов из оцинкованной стали, а высокая скорость, простота, и как следствие, низкая стоимость монтажа ставят их вне конкуренции.

“ДИАФЛЕКС” приглашает к сотрудничеству строительные, монтажные и проектные организации и постарается сделать все, чтобы потребители могли покупать высококачественные воздуховоды по разумной цене.

Статья подготовлена сотрудниками компании “ИФ-СЕРВИС”



Диаметр обратного воздуховода в сравнении с общей площадью воздуховодов подачи в помещение в квадратных дюймах

---

• Дом
• Новые сообщения
• Часто задаваемые вопросы
• Календарь
• Поиск
• Новые сообщения
• Подрядный бизнес

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
• AOP Жилой HVAC
• Диаметр воздуховода обратного трубопровода в сравнении с общим числом квадратных дюймов воздуховодов подачи в помещение

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 28 апреля 2007 г. , 16:44 #1

   Диаметр обратного воздуховода в сравнении с общим количеством квадратных дюймов воздуховодов подачи в помещение

   Подходит ли гибкий возвратный воздуховод диаметром 14 дюймов (153 квадратных дюйма) для обогрева дома площадью 1500 квадратных футов с 10 подающими воздуховодами диаметром шесть дюймов (всего 280 квадратных дюймов)? сказал мне, что мне не хватает 200-300 кубических футов в минуту на нагнетателе Но мой установщик (который также установил новый возвратный воздух) сказал, что печь получает нужное количество возвратного воздуха и что тот факт, что он не работает на вентиляторе и ограничителе 250F НЕ ИЗ-ЗА ЕГО новой установки возвратного воздуха).

   Один подрядчик показал мне 700 кубических футов в минуту (для возвратного воздуха) на своей логарифмической линейке. Мой установщик показал мне 1000 кубических футов в минуту на своей прямоугольной логарифмической линейке, чтобы доказать мне, что его гибкий воздуховод диаметром 14 дюймов подаст в нашу масляную печь с нисходящим потоком. Оба эти джентльмена стояли перед нашей печью для коротких циклов со своими логарифмическими линейками. этот возвратный воздух???

   Это “общий вопрос”, так как я не измеряю длину, ширину, диаметр прямоугольного листового металла нагнетательной/магистральной линий под домом, которые питают 10 шестидюймовых воздуховодов, которые соединяются с Комната регистрируется.В доме есть только система отопления, у нас нет системы кондиционирования воздуха.Спасибо.

   Последний раз редактировалось Henry1; 28.04.2007 в 16:46. Причина: Добавлено 55 000 БТЕ

   Ответить Ответить с цитатой

   ---

2. 28 апреля 2007 г. , 18:56 #2

   Руководство ACCA D — это *правильный* способ проектирования воздуховодов, включая размер обратного трубопровода. Текущая версия говорит, что вы не должны превышать 700 футов в минуту (FEET/MIN) для возврата или подачи при использовании гибкого воздуховода. Это убедительно свидетельствует о том, что площадь предложения и площадь возврата могут быть почти равны. Насколько я понимаю, некоторые дизайнеры пытаются снизить скорость воздуха на возврате, например 400 футов в минуту, что сделало бы зону возврата БОЛЬШЕ, чем площадь подачи. Именно так обстоит дело в моем собственном доме, после того, как я спросил профессионалов на этой доске, я узнал, что штраф за слишком *большую* возвратную способность практически отсутствует.

   Ваша 14-дюймовая обратка имеет поперечное сечение 1,06 кв. фута, следовательно, достаточный размер для 744 кубических футов в минуту без нарушения ограничений, указанных в Руководстве D. Попытайтесь протянуть через него гораздо больше воздуха, и система обработки воздуха будет испытывать значительно повышенное статическое давление, а иногда установка обработки воздуха не сможет обеспечить необходимый объем. Может быть, наши профессионалы могут сказать, исходя из вашего рейтинга BTU, какой CFM, вероятно, потребуется.

   Было бы неплохо измерить ваше ESP (внешнее статическое давление), если число слишком велико, это, вероятно, доказывает, что ваш воздушный поток недостаточен. В частности, вакуум в вашей приточной камере может быть важным числом. Детали зависят от модели вашей печи. Многие техники не хотят проводить измерения по той или иной причине и предпочитают поговорить 5 или 10 минут, а не выполнять эту работу. Надеюсь, что это не так с двумя вашими техниками, потому что слова не могут решить проблему. Другими словами, если ваш детектор вздора срабатывает, вам может понадобиться лучшая техника.

   Я домовладелец в Южном Техасе, поэтому любой совет от профессионалов в вашем регионе может быть более точным. Там, где я занимаюсь кондиционированием воздуха, одна из двух моих систем работает примерно на 0,46 дюйма водяного столба. для ESP, другой около 0,70 (надо подумать об этом). Мой обработчик воздуха относится к типу “VS”, который будет нормально работать при таком противодавлении, а ваш может не работать.

   Надеюсь, я не слишком строг к вашим плюсам.

   Удачи — Псту

   Ответить Ответить с цитатой

   ---

3. 28 апреля 2007 г., 23:31 #3

   Первоначально написал Henry1

   Подходит ли гибкий возвратный воздуховод диаметром 14 дюймов (153 квадратных дюйма) для обогрева дома площадью 1500 квадратных футов с 10 воздуховодами подачи диаметром шесть дюймов (всего 280 квадратных дюймов)?

   Поскольку наш новые короткие циклы мазутной печи на 55 000 британских тепловых единиц с нисходящим потоком, один подрядчик сказал мне, что мне не хватает 200-300 кубических футов в минуту на нагнетателе Но мой установщик (который также установил новый возвратный воздух) сказал, что печь получает нужное количество возвратного воздуха и что факт то, что это короткое замыкание на вентиляторе и предельный контроль 250F, НЕ ИЗ-ЗА ЕГО новой установки возвратного воздуха).

   Один подрядчик показал мне 700 кубических футов в минуту (для возвратного воздуха) на своей логарифмической линейке. Мой установщик показал мне 1000 кубических футов в минуту на своей прямоугольной логарифмической линейке, чтобы доказать мне, что его гибкий воздуховод диаметром 14 дюймов подаст в нашу масляную печь с нисходящим потоком. Оба эти джентльмена стояли перед нашей печью для коротких циклов со своими логарифмическими линейками. этот возвратный воздух???

   Это “общий вопрос”, так как я не измеряю длину, ширину, диаметр прямоугольного листового металла нагнетательной/магистральной линий под домом, которые питают 10 шестидюймовых воздуховодов, которые соединяются с Комната регистрируется. В доме есть только система отопления, у нас нет системы кондиционирования воздуха. Спасибо.

   Два подрядчика стояли перед вашей короткоцикловой печью с двумя вариантами воздуховода, но НИ ОДИН не сломал манометр и ДЕЙСТВИТЕЛЬНО ИЗМЕРИЛ ОБЩЕЕ ВНЕШНЕЕ СТАТИЧЕСКОЕ ДАВЛЕНИЕ (TESP)??

   Если этого не сделать, все разговоры о размерах воздуховодов бессмысленны. Печь имеет максимальный TESP, при котором ей разрешено работать. Если вы превысите этот предел, у вас возникнут проблемы, например, короткая езда на велосипеде. Если вы можете найти подрядчика в своем районе, прошедшего обучение в Национальном институте комфорта, скорее всего, он может иметь представление о распределении воздуха и без всякой чепухи рассказать вам, почему ваша печь работает с коротким циклом.

   Психрометрия: основа HVAC. Лучший друг специалиста по устранению неполадок.

   Ответить Ответить с цитатой

   ---

4. 04-29-2007, 00:30 #4

   Автор: pstu

   ACCA Manual D — это *правильный* способ проектирования воздуховодов, включая размер возврата. Текущая версия говорит, что вы не должны превышать 700 футов в минуту (FEET/MIN) для возврата или подачи при использовании гибкого воздуховода. Это убедительно свидетельствует о том, что площадь предложения и площадь возврата могут быть почти равны. Насколько я понимаю, некоторые дизайнеры пытаются снизить скорость воздуха на возврате, например 400 футов в минуту, что сделало бы зону возврата БОЛЬШЕ, чем площадь подачи. Именно так обстоит дело в моем собственном доме, после того, как я спросил профессионалов на этой доске, я узнал, что штраф за слишком *большую* возвратную способность практически отсутствует.

   Ваша 14-дюймовая обратка имеет поперечное сечение 1,06 кв. фута, следовательно, достаточный размер для 744 кубических футов в минуту без нарушения ограничений, указанных в Руководстве D. Попытайтесь протянуть через него гораздо больше воздуха, и система обработки воздуха будет испытывать значительно повышенное статическое давление, а иногда установка обработки воздуха не сможет обеспечить необходимый объем. Может быть, наши профессионалы могут сказать, исходя из вашего рейтинга BTU, какой CFM, вероятно, потребуется.


   Для возврата ствола рекомендуемая скорость составляет 600 футов в минуту, гибкий или металлический. Для ответвлений рекомендуется 400 футов в минуту. Осторожно, не путайте cfm с fpm. Ограничение в 600 футов в минуту — это конструктивный аспект, в первую очередь связанный с проблемами шума.

   Психрометрия: сама основа HVAC. Лучший друг специалиста по устранению неполадок.

   Ответить Ответить с цитатой

   ---

5. 29 апреля 2007 г., 11:05 #5

   Общий ESP измеренный 0,34 W. C. что находится в среднем диапазоне между характеристиками печи от 0,15 до 0,50 Вт.

   Ответить Ответить с цитатой

   ---

6. 29 апреля 2007 г., 12:05 #6

   Henry1,

   Вы уверены, что это полная, а не только статическая сторона предложения? У вас есть индивидуальные показания для подачи и возврата?

   Ответить Ответить с цитатой

   ---

7. 04-29-2007, 12:58 #7

   Вы должны рассчитывать на свои благословения, даже если у вас есть проблема, которая еще не решена. Поскольку ваш техник уже провел измерение ESP, вы связаны с кем-то, кто действительно использует инструменты и обучение для диагностики проблемы. Одно дело родительское, одно или оба не хаки.

   Если вы сможете найти отдельные показания для компонентов подачи и возврата ESP, это поможет всем почувствовать, что они работают с действительными числами. FWIW, когда мой возвратный вакуум был впервые измерен, он составлял 0,45, поэтому моя система была хуже, чем ваша, из-за маленькой возвратной емкости. Это улучшилось до 0,15, когда пропускная способность увеличилась более чем вдвое.

   Я думаю, что будет благоразумнее посетить еще раз, возможно, подтвердить некоторые факты в вашем первоначальном сообщении. Ваш один техник сказал 1000 кубических футов в минуту … почему еще раз? То же самое для техника, который сказал 700 кубических футов в минуту … можете ли вы подтвердить, что он говорил о CFM, а не о FPM (хотя при размере воздуховода 1,06 кв. Фута цифры близки). Мне интересно спросить, какие принципы они использовали, рассчитывали ли они измерение фактического воздушного потока или нет.

   Факт остается фактом: ограничения скорости воздуха в обратных каналах одинаковы или ниже, поэтому возникает несоответствие, когда обратка меньше подачи. Я надеялся найти решение, основанное на такой малой отдаче, что поток воздуха был слишком мал для печи, но пока не ясно, что это так.

   Хотя я считаю, что мои вопросы полезны, я здесь не профессионал. Если есть время ответить только на некоторые из заданных вам вопросов, не стесняйтесь уделять больше внимания вопросам, исходящим от настоящих профессионалов. Но я *действительно* хочу, чтобы твоя проблема была решена.

   С наилучшими пожеланиями — Псту

   Ответить Ответить с цитатой

   ---

8. 29 апреля 2007 г., 16:13 #8

   Первоначальное сообщение от Henry1 что находится в среднем диапазоне между характеристиками печи от 0,15 до 0,50 Вт.

   Насколько я помню, в другом посте мы обсуждали это:

   Кстати, почему у меня такое ощущение, что у техника было два датчика статического давления, работающие одновременно, один на подаче, один на обратке? Может быть, я неправильно прочитал сообщение…”

   Вы правы. У Мага был шланг, идущий к порту подачи в магистрали, и другой шланг, идущий к порту возврата в камере рециркуляционного воздуха прямо над печью в то же время.

   Это также было опубликовано относительно правильного использования Magnehelic:

   Был ли когда-либо другой набор показаний, сделанный правильно?

   Психрометрия: основа HVAC. Лучший друг специалиста по устранению неполадок.

   Ответить Ответить с цитатой

   ---

9. 04-29-2007, 19:21 #9

   получить общую картину

   многократный перегрев печи – это низкий поток воздуха, но может быть перегазованность (я не заливаю масло, но правильно ли он работает?), а также ослабленный ремень или грязный вентилятор сделают две вещи. .. уменьшит поток воздуха и … снизят статические показания! !..наймите другого подрядчика для правильной диагностики вашей печи…

   Ответить Ответить с цитатой

   ---

10. 04-29-2007, 21:17 #10

    Я установил 14-дюймовый гибкий воздуховод на 2,5-тонные системы и измерил полный требуемый расход воздуха с помощью вытяжного колпака. Однако шум обычно не является проблемой для гибкого воздуховода.

    При этом длинная гибкая система или система воздуховодов с большим количеством фитингов или длины БУДЕТ уменьшать поток воздуха. Я хотел бы измерить статику, а затем сравнить ее с кривыми вентилятора. Вам также необходимо знать, на какой скорости работает вентилятор, если это двигатель с несколькими кранами.

    Другой вариант — снять колпак и измерить фактический расход воздуха. Неэффективный вентилятор будет давать низкие статические показания и низкий расход воздуха.

    Если у вас плохой поток воздуха через теплообменник, где находится ограничительный датчик, у вас будет короткий цикл даже при достаточном ОБЩЕМ потоке воздуха. Я видел один раз такой. Соединение с обратным воздуховодом не обеспечивало хорошего притока воздуха к концевому выключателю, но в печи имелся надлежащий подъем температуры. Свел меня с ума, найдя это.

    Размер — это еще не все.

    Помните, что кондиционирование воздуха начинается с ВОЗДУХА.

    Ответить Ответить с цитатой

    ---

11. 30 апреля 2007 г. , 10:53 #11

    Henry1….. какого размера сопло горелки? .50 или .65 или (yikes) больше?
    Слишком большая насадка может стать причиной вашей проблемы.

    Ответить Ответить с цитатой

    ---

12. 30 апреля 2007 г., 15:30 #12

    Shophound и другие участники:

    Я связался со специалистом Национального института комфорта, чтобы организовать статический тест, и я свяжусь с вами с показаниями для возврата и показаниями для поставки. В это время я отвечу на вопросы, которые у вас есть выше.

    Спасибо.

    Ответить Ответить с цитатой

    ---

13. 30 апреля 2007 г., 20:25 №13

    Если у вас есть охлаждающий змеевик для этой работы, статическое электричество на подаче необходимо будет измерить перед змеевиком … вы хотите быть непосредственно напротив печи на возврате и подаче для чтения ESP, когда вы сравниваете его с данными печи. . … как сказали другие чуваки – это также может быть вызвано пережогом (слишком большой размер сопла или слишком высокое давление подачи … ваш техник может проверить повышение температуры воздуха и температуру чистого дыма / если оба слишком высоки, это перегрев …) Вентиляция проблема также может вызвать перегрев … не упускайте из виду основы … техник поднял предел и проверил изоляцию или другой посторонний мусор от установки? … проверил ли он, что фактическая температура в месте ограничения достижения указанной точки отключения?

    Ответить Ответить с цитатой

    ---

Сообщение vBulletin



Отменить изменения

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Дебаты о центральном и выделенном возвратном вентиляционном отверстии

• 31. 01.2022
• Эллисон Бейлс
• Блог

конструкция воздуховода система воздуховодов отопление и охлаждение

В споре о центральной и специальной возвратной вентиляции есть явный победитель. Но сначала позвольте мне объяснить терминологию. Система принудительного воздушного отопления и охлаждения имеет приточные каналы, по которым кондиционированный воздух подается в комнаты вашего дома. Это та часть, которая очевидна для большинства людей. Но этот воздух должен откуда-то браться. С другой стороны отопительного и охлаждающего оборудования находится обратная сторона системы воздуховодов. Он снова возвращает воздух на кондиционирование.

Одним из способов проектирования обратной стороны системы является использование центральной обратки. Эта конструкция может иметь один обратный клапан или несколько обратных клапанов. В любом случае возвраты будут в местах общего пользования дома. Например, система, обслуживающая спальни в моем доме, имеет центральный возврат в прихожую.

Другой способ проектирования возвратного воздуха — это специальные возвраты. То есть каждая спальня имеет свой обратный клапан, направляющий воздух обратно в систему для нагрева или охлаждения. В доме с выделенными обратными клапанами в каждой спальне по-прежнему будет больше обратных вентиляционных отверстий в местах общего пользования.

Из двух типов один имеет значительные преимущества. Можете ли вы угадать, какой это?

Плохая репутация центрального возврата

Центральный возврат распространен в большинстве старых домов. Это также распространено в «стартовых домах» и других менее дорогих домах. Из-за этого некоторые люди считают дом, который не имеет специальной доходности, дешевым или устаревшим. Время от времени у нас есть клиенты, занимающиеся проектированием ОВКВ, которые говорят нам, что им нужны специальные возвраты, потому что они не хотят, чтобы дом казался дешевым.

Еще один стук в центральном возврате – шум. Я могу сопереживать этому чувству, потому что я жил в квартире с шумным центральным входом. Он находился прямо под телевизором в гостиной, и нам приходилось прибавлять громкость всякий раз, когда система запускалась.

Последний недостаток центрального возврата заключается в том, что он может вызвать проблемы с потоком воздуха и дисбаланс давления в доме. Эта проблема возникает, когда вы помещаете кондиционированный воздух в закрытую спальню и не имеете возможности вернуть этот воздух обратно в центральную обратку. В спальне создастся положительное давление. В районе центрального возврата создастся отрицательное давление. Дисбаланс может уменьшить поток воздуха, увеличить утечку воздуха и, возможно, даже вызвать обратную тягу топочного устройства. Последнее может быть опасным, так как может привести к попаданию угарного газа в дом.

Если подумать о дебатах о центральном и специальном возвращении, какие здесь настоящие проблемы?

Почему центральный возврат лучше

Одной из причин использования центрального возврата является то, что в конечном итоге у вас будет меньше воздуховодов. Более короткие воздуховоды на обратной стороне могут означать меньшее сопротивление воздушному потоку. Конечно, можно сделать выделенные возвраты с низким сопротивлением, но, как правило, проще с центральными возвратами.

Центральный возврат также может означать меньшие потери энергии, если воздуховоды находятся в некондиционируемом пространстве. Несмотря на то, что возвратный воздух не такой холодный или теплый, как кондиционированный воздух в приточных каналах, он все же может быть намного холоднее или теплее, чем воздух на некондиционируемом чердаке, в подвальном помещении или в подвале. Это означает кондуктивный приток или отвод тепла. Конечно, в некондиционируемом помещении воздуховоды ставить вообще не стоит, но во многих домах такая проблема есть.

Еще один тип потерь, которые происходят в обратных каналах, – утечки. Да, воздуховоды должны быть герметичными, без утечек. Но чем короче ваша система обратных каналов, тем меньше соединений нужно будет герметизировать. Кроме того, утечка на обратной стороне будет засасывать воздух из окружающего пространства, что может вызвать проблемы с качеством воздуха в помещении.

Чистый фильтр MERV-13, прикрепленный скотчем к решетке фильтра в центральном возвратном вентиляционном отверстии

Говоря о качестве воздуха в помещении, центральный возврат — отличный способ использовать высокоэффективные фильтры (обычно MERV-13). Проблема с попытками использовать фильтры с высоким MERV заключается в том, что сопротивление потоку воздуха через них слишком велико. Решением здесь является увеличение площади фильтра. Когда дело доходит до центральных и специальных возвратных вентиляционных отверстий, центральный возврат делает это проще.

Вместо того, чтобы ставить фильтр(ы) на обработчик воздуха, вы кладете его (их) на возвратные вентиляционные отверстия. На фотографии выше показана одна из решеток фильтра в моем доме, и я выбрал их размер так, чтобы они имели большую площадь фильтра по отношению к скорости воздушного потока. Да, вы можете сделать это и с выделенными возвратами, но тогда у вас будет больше фильтров и, возможно, другие размеры. Нам нравится делать все наши фильтрующие решетки одинаковыми, чтобы домовладелец мог купить все фильтры одинакового размера.

Как сделать хороший центральный возврат

Плохая репутация центрального возврата является результатом плохой конструкции воздуховода. Устранение проблем дизайна также может решить проблему восприятия, так что давайте посмотрим, что вам нужно сделать. В основном есть две вещи, на которые следует обратить внимание.

Решить проблему с шумом очень просто. Шумные возвратные вентиляционные отверстия в основном являются результатом того, что воздуходувка находится слишком близко к возвратной решетке. Решение состоит в том, чтобы установить некоторое расстояние и пару оборотов между решеткой и вентилятором. Еще один способ уменьшить шум — правильно подобрать размер системы. Крупногабаритные системы имеют большие воздуходувки, а большие воздуходувки более шумные. Еще лучше использовать небольшую систему с переменной скоростью (мини-сплит), которая работает тише, чем обычная система.

Воздуховод-перемычка — это один из способов обеспечения прохода возвратного воздуха.

Решение проблем с сопротивлением воздуха, потерями при нагреве и охлаждении, а также дисбалансом давления заключается в обеспечении каналов возвратного воздуха. В любом случае, это все, что делает специальный возврат. Но вам не нужно иметь отверстие в каждой спальне, соединенное с воздуховодом, по которому воздух поступает обратно в систему. Вам просто нужно иметь способ вывести воздух из закрытой спальни обратно в прихожую.

Одним из способов обеспечения прохода возвратного воздуха является использование зазоров вокруг двери спальни. Обычно мы говорим об этом пути возврата воздуха как о подрезе двери, но воздух может также проходить по бокам и сверху двери. Внутренние двери не имеют герметика и обычно не плотно прилегают к раме, поэтому воздух может проходить со всех четырех сторон. Однако этот метод не работает со всеми спальнями. Количество приточного воздуха, подаваемого в спальню, должно быть довольно низким.

Другим каналом возврата воздуха, который мы часто используем в наших конструкциях, является воздуховод-перемычка. На фото выше показан один из домов, построенных компанией Imery Group здесь, в Атланте. Два обратных отверстия закрыты синей пластиковой лентой для защиты внутренней части от строительной грязи. Воздуховод идет вверх и вверх от одного вентиляционного отверстия к другому, обеспечивая обратный путь воздуха, когда дверь спальни закрыта. Кроме того, решетка на воздуховоде-перемычке неотличима от решетки на специальном возврате, для тех, кто хочет видеть обратку в каждой спальне.

Perfect Balance от Tamarack Technologies — это отличная модернизация возвратного воздуховода.

Передаточные решетки* представляют собой еще один тип воздуховодов. Это решетка через стену или дверь. Иногда это прямой выстрел через одну решетку и через другую. Другой способ — поставить решетки с каждой стороны стены, но со смещением их по вертикали. Это может обеспечить большую конфиденциальность, чем прямой тип. На фото выше показан один из каналов возвратного воздуха Perfect Balance*, который я установил в квартире, в которой раньше жил, и он отлично работал.

Явный победитель

В дебатах о центральном и специализированном возвращении я должен сказать, что явным победителем является центральное возвращение. Плохая репутация, которую он имеет среди некоторых людей, не является результатом реальных недостатков. Это из-за плохой конструкции. Следуйте рекомендациям, изложенным в этой статье, и вы сможете получить тихий центральный возврат, что приведет к меньшим потерям энергии и лучшему качеству воздуха в помещении. Да, мы предоставим вам специальные возвраты, если вы этого хотите, и мы заставим их работать хорошо. Но я надеюсь, что теперь вы видите преимущества централизованного возврата.



Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard в Декейтере, штат Джорджия.
