Врезка прямоугольная в воздуховод: в прямоугольный и круглый воздуховод

Содержание

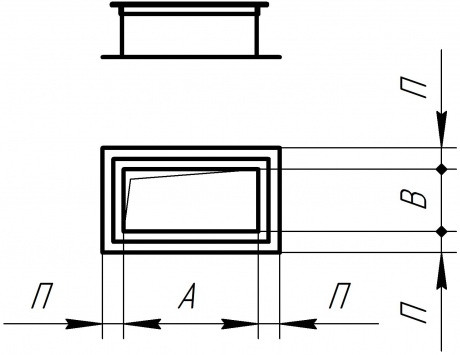

Врезка прямоугольная (прямая) в воздуховод из оцинкованной стали

Врезки монтируют прямо в стенки воздуховодов. Для этого в прямоугольных воздуховодах прорезают отверстия подходящей формы и размеров. В зависимости от места установки на врезках делают соответствующую отбортовку. На меньшей стороне предусмотрены соединительные рейки, хотя можно выбрать и другие варианты крепления с учетом конструктивных особенностей воздуховодов. Для создания герметичного стыка в месте соединения врезки с воздуховодом наносят герметик. Соединение врезки с поверхностью канала осуществляется с помощью вытяжных заклепок или саморезов. Участок оснащен современными высокотехнологичными станками, что гарантирует точность размеров и полное соответствие стандартам Российской Федерации (класс П и Н). Все готовые изделия проходят контроль качества и инспектируются на предмет геометрической точности изготовления.
По чертежам заказчика могут быть изготовлены индивидуальные размеры прямых врезок прямоугольного сечения.

Все изделия имеют сертификаты соответствия Госстандарта России. Благодаря использованию в производстве современного автоматизированного оборудования, нам удалось обеспечить высокую производительность и качество нашей продукции. Минимизация отходов заготовительного материала способствует снижению себестоимости и цены на готовую продукцию. Вентиляционная прямоугольная врезка прямая нашего производства обеспечит безопасность монтажа и долговечность эксплуатации.

Толщина металла,мм Большая сторона, мм Меньшая сторона, мм
    100 150 200 250 300 400 500 800 1000 1200
0.5
150
0,155 0,176
0,28 0,33
200   0,194 0,215
  0,39 0,44
250     0,233 0,254


    0,5 0,6
0. 7 300 0,21   0,252 0,273 0,294
1,88   0,72 0,66 0,72
400 0,247   0,289 0,31 0,331 0,373
3,38   0,84 0,78 0,84 0,89
500     0.326   0,368   0,451
    0,89   0,89   1,2
600       0,384   0,448 0,491 0,534
      1,2   1,39 1,32 1,67
800         0,479 0,521 0,521 0,562 0,604 0,691
        1,53 1,67 1,8 2,7 3,9 4,32
1. 0 1000           0,598   0,675 0,763
0,847
          0,7   3,1 4,3 4,7
1200               0,754
              3,5
1400                 0,911
                4,7

Врезка вентиляционная круглая в воздуховод круглого сечения в СПб

На сайте ООО «ТПФ «СтройВент» представлен широкий ассортимент круглых врезок, предназначенных для присоединения к воздуховодам аналогичного типа, но иного диаметра.

Данные фасонные части выполнены из высококачественной оцинкованной стали в соответствии с актуальными государственными и отраслевыми стандартами, отличаясь:

Представленная на странице информация позволит ознакомиться с характеристиками и ценой имеющихся в наличии круглых врезок для воздуховодов круглого сечения и существенно упростит процесс выбора.

Клиентами компании «СтройВент» могут стать юридические лица из Санкт-Петербурга и любого другого города страны.

Обращаем Ваше внимание! Мы реализуем врезки вентиляционные круглые высочайшего качества на действительно выгодных условиях, предоставляя все необходимые гарантии!

Круглая врезка предназначена для присоединения к системе воздуховодов другого диаметра. Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка вентиляционная круглая крепится механически к воздуховоду с помощью рор-заклепок или самонарезающих винтов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

Диаметр воздуховода, d, мм Диаметр d, мм Высота H, мм Площадь поверхности м2 Масса, кг
100 100 100 0,05 0,21
125 100 100 0,04 0,19
160 100 100 0,04 0,18
200 100 100 0,04 0,17
250 100 100 0,04 0,15
315 100 100 0,03 0,14
125 125 100 0,06 0,26
160 125 100 0,06 0,25
200 125 100 0,05 0,23
250 125 100 0,05 0,21
315 125 100 0,04 0,19
400 125 100 0,04 0,18
160 160 100 0,08 0,34
200 160 100 0,07 0,31
250 160 100 0,06 0,28
315 160 100 0,06 0,26
400 160 100 0,05 0,24
500 160 100 0,05 0,22
200 200 100 0,09 0,42
250 200 100 0,09 0,39
315 200 100 0,08 0,36
400 200 100 0,07
0,33
500 200 100 0,07 0,31
630 200 100 0,06 0,28
250 250 130 0,02 0,69
315 250 130 0,1 0,63
400 250 130 0,13 0,59
500 250 130 0,12 0,54
630 250 130 0,11 0,5
800 250 130 0,1 0,54
315 315 130 0,22 0,99
400 315 130 0,2 0,9
500 315 130 0,18 0,81
630 315 130 0,16 0,72
800 315 130 0,14 0,63
1000 315 130 0,13 0,58

Врезка прямоугольного сечения в круглый воздуховод

Материал и толщина материала используемые для изготовления:

  • сталь рулонная оцинкованная от 0,55 до 1,2 мм.

Сечение AxB, мм Диаметр D, мм L, мм t, мм S, м2 М, кг
100х100 100 100 0,50 0,06 0,34
150х100 100 100 0,50 0,08 0,43
125 100 0,50 0,07 0,39
160 100 0,50 0,07 0,37
150х150 160 100 0,50 0,09 0,52
150х150 200 100 0,50 0,09 0,48
200х100 100 100 0,50 0,09 0,52
125 100 0,50 0,09 0,47
160 100 0,50 0,08 0,45
200 100 0,50 0,08 0,44
200х150 160 100 0,50 0,11 0,61
200 100 0,50 0,10 0,56
250 100 0,50 0,10 0,54
200х200 200 100 0,50 0,15 0,80
250 100 0,50 0,12 0,68
315 100 0,50 0,12 0,64
250х150 160 100 0,50 0,13 0,71
200 100 0,50 0,12 0,65
250 100 0,50 0,11 0,62
250х200 200 100 0,50 0,17 0,92
250 100 0,50 0,14 0,78
315 100 0,50 0,13 0,73
250х250 250 100 0,50 0,20 1,08
315 100 0,50 0,16 0,89
400 100 0,50 0,15 0,83
300х150 160 100 0,50 0,15 0,80
200 100 0,50 0,13 0,73
250 100 0,50 0,13 0,70
300х200 200 100 0,50 0,19 1,03
250 100 0,50 0,16 1,87
315 100 0,50 0,15 0,81
400 100 0,50 0,14 0,78
300х250 250 100 0,50 0,22 1,21
315 100 0,50 0,18 0,99
400 100 0,50 0,17 0,92
400х200 200 100 0,50 0,23 1,26
250 100 0,50 0,19 1,06
315 100 0,50 0,18 0,98
400х250 250 100 0,50 0,27 1,47
315 100 0,50 0,22 1,19
400 100 0,50 0,20 1,10
400х300 315 100 0,50 0,28 1,52
400 100 0,50 0,24 1,82
500х250 250 100 0,70 0,31 2,40
315 100 0,70 0,25 1,95
400 100 0,70 0,23 1,79
500х300 315 100 0,70 0,32 2,49
400 100 0,70 0,27 2,11
450 100 0,70 0,26 2,02
500 100 0,70 0,25 1,95

Отгрузка:
  • самовывоз со склада в Москве;
  • доставка по Москве и Московской области;
  • доставка по России транспортными компаниями;
  • бесплатная доставка до ТК “Деловые линии” и “ПЭК” в Москве.

Врезка в воздуховод: назначение, конструкция, монтаж

Содержание

  1. Что такое врезка: назначение и особенности
  2. Производство и материал
  3. Разновидности
  4. Прямая для прямоугольного воздуховода
  5. Прямая для круглого воздуховода
  6. Угловая для круглого воздуховода
  7. Технические характеристики
  8. Особенности установки

Для монтажа сложных систем вентиляции используется большое количество различных фасонных изделий, которые позволяют осуществить поворот магистрали, ее разветвление, переход с разного типа каналов на другой и наоборот. Одним из вариантов используемых деталей, которые применимы для реализации этих процессов, является врезка в воздуховод.

Врезка в воздуховод

Что такое врезка: назначение и особенности

Врезка — это разновидность фасонных изделий, которые предназначены для осуществления монтажа вентиляционных магистралей, соединения элементов конструкции в любой плоскости, отвода или подвода дополнительной ветки от центральной шахты, перехода от одного типа вентиляционных каналов на другой. Изделие часто используется для модернизации уже готовой вентиляции, при выполнении разводки для создания более герметичного стыка, в целях экономии для замены тройника.

Назначение и конструкция врезок бывает трех видов:

  1. Круглая, предназначенная для установки на прямоугольные каналы как начало ответвления или замена тройника. Кроме того, для перехода на круглую трубу.
  2. Прямоугольная монтируется на круглые и прямоугольные шахты.
  3. Врезка-седло предназначена для монтажа на круглые элементы. Она оснащена изгибом со стороны стыковки.

Все типы фасонной фурнитуры с одной стороны имеют отбортовку для герметичной стыковки с поверхностью магистрали, с другой — прямой край для фланцевого соединения.

Производство и материал

Для изготовления врезок для воздуховодов используют легкий и прочный материал, отлично подвергающийся обработке:

  • оцинкованная рулонная сталь толщиной 0,55-1,2 мм;
  • рулоны или листы нержавеющей стали толщиной 0,5-2 мм.

Процесс производства начинается с нарезки заготовок будущего изделия. Затем методом штамповки болванки оснащают отбортовками и фигурными элементами. Соединение прямого листа в нужную фигуру осуществляется через встречные пазы, которые после смещения прижимают в прессе.

Из остатков листового и рулонного материала производители делают мелкие элементы, такие как уголки, фитинги и пр.

Разновидности

Все врезки подразделяются на 2 большие группы:

  • круглые;
  • прямоугольные.

В зависимости от функциональности они бывают:

  • прямые;
  • угловые;
  • врезки-седла.

Прямые используются при сооружении ответвления под прямым углом. Если необходимо создать уход ветки под углом, соединение осуществляется через угловой тип изделий.

Прямая для прямоугольного воздуховода

Если основная вентиляционная шахта собрана из прямоугольных элементов, ответвление в ней можно осуществить через круглые или прямоугольные прямые врезки.

Круглые изделия оснащены отбортовкой для прочного соединения со стенкой воздуховода. Они могут иметь диаметр от 10 до 125 см. Длина выступающей части равна 6, 7 и 10 см. Специально для фиксации элемента, который следует за врезкой, на корпусе сделаны выступы на расстоянии 3,5 и 5,5 см. При выборе подходящей детали необходимо измерить ширину стенки, в которую будет произведен монтаж, и уменьшить ее как минимум на 5 см с каждой стороны.

Врезки прямоугольные для воздуховодов подходят для такого же типа вентиляционных каналов. Они имеют отбортовочный край и упорный выступ для фланца. Размер боковых стенок по стандарту равен 10-250 см с шагом 5 см. Их ширина может быть одинаковой или разной в заданном цифровом диапазоне. Чтобы врезка прямоугольная в воздуховод прочно закрепилась и не нарушила целостность конструкции, расстояние от угла до выреза должно составлять не менее 5 см.

Прямая для круглого воздуховода

Если в вентиляции круглая шахта и возникает необходимость установки ответвления, простыми врезками воспользоваться не удастся. Ведь вырез будет иметь выгнутую форму.

В таких ситуациях нужно воспользоваться моделями с седлом — изгибом с отбортовкой, который полностью повторяет форму отверстия, или пластиной в виде участка трубы. Размеры таких фассонных элементов идентичны стандартам для всех вентиляционных изделий.

Угловая для круглого воздуховода

Если нужно осуществить ответвление от воздуховода с дальнейшей направленностью линии под углом, используют специальные угловые врезки. Для плоской поверхности фассонные изделия имеют прямую отбортовочную сторону. Для установки на круглую магистраль они не подойдут.

Технические характеристики

ТТХ воздуховодов должна соответствовать стандартам и нормам для обеспечения надежности системы, увеличения срока службы, удобства подбора комплектующих. Производители могут отступать от норм только в случае индивидуального заказа.

В первую очередь четко обозначена граница номинальных размеров. В случае с диаметральными изделиями эта цифра указывает на внутренний размер воздуховода и может равняться 10, 12.5, 14, 16, 18, 20, 22.5, 25, 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 1 00, 112 и 125 см.

Прямоугольные комплектующие имеют полезную (монтажную) длину, равную значениям от 10 до 250 см с шагом 5. При проектировании магистрали необходимо учитывать рекомендации соотношения сторон 1:4, в крайнем случае 1:6.

Следующей важной характеристикой является жесткость основных и фасонных элементов, которая обеспечивается благодаря технологии спирально-навивного изготовления. Если стандартные требования не соблюдены, существует большой риск разрушения магистрали при сборке.

Особенности установки

Для того чтобы произвести монтаж врезки в вентиляционную систему своими руками, в первую очередь нужно приобрести подходящую в каждом отдельном случае деталь. Для этого на месте будущего выхода ответвления необходимо нарисовать фигуру, в зависимости от типа вентканала, который будет проложен. Как только это сделано, сразу становится понятно, какое фасонное изделие понадобится — прямое или угловое, с седлом или без него.

Затем производится расчет размеров или диаметра. Для этого следует от верхнего и нижнего угла прямоугольной шахты отмерить 5 см. В круглых магистралях измеряют диаметр основной линии и используют деталь с таким же или меньшим размером.

Для работы потребуются ножницы по металлу, шуруповерт или отвертка, заклепочный инструмент, маркер или карандаш. Кроме самих комплектующих нужно приобрести силиконовый герметик.

Сначала вырезается отверстие, точно соответствующее внутренним размерам врезки, чтобы отбортовка полностью прилегала к поверхности. Делать выход с меньшими габаритами не рекомендуется. Это может привести к снижению функциональности системы.

Край реза покрывают герметиком и устанавливают деталь на свое место. Крепление лучше осуществлять при помощи заклепок. В крайнем случае допускается использовать саморезы.

После того как прошел срок полного высыхания силикона, можно приступать к монтажу дополнительной линии вентиляции.

Врезка для прямоугольных воздуховодов

+38 050 874 63 17 +38 098 020 95 38

г. Харьков, ул. Енакиевская, 8

Главная — Вентиляция — Прямоугольные воздуховоды и фасонные изделия — Врезка для прямоугольных воздуховодов

Врезка для прямоугольных воздуховодов

Для соединения воздуховодов, а также для монтажа воздухозаборных и воздухораспределительных решеток

0,5
0,6
до 300х300
от 300х300 до 450х450
от 500х500 до 950х950 0

Цена от 33,00 грн.

Наименование

Назначение

Толщина и диаметр, мм

Воздуховод прямоугольный

Для устройства прямых участков систем вентиляции

0,5
0,6
0,7
0,9
до 350х350
от 350х350 до 500х500
от 500х500 до 650х650
от 650х650 до 900х1000

Цена от 66,00 грн.

Тройник прямоугольный

Для создания ответвления от основной магистрали с целью организации вентиляции в других помещениях

0,5
0,6
0,7
0,9
до 350х350х350
от 350х350х350 до 500х500х500
от 500х500х500 до 650х650х650
от 650х650х650 до 950х950х950

Цена от 90,00 грн.

Отвод прямоугольный

Для изменения направления системы, обхода воздуховодами препятствий, а также снижения потерь давления в сетях вентиляции

0,5
0,6
0,7
0,9
до 350х350
от 350х350 до 500х500
от 500х500 до 650х650
от 650х650 до 950х950

Цена от 68,00 грн.

Переход с прямоугольного на круглый

Для совмещения систем круглых и прямоугольных воздуховодов

0,5
0,6
0,7
0,9
до 350х350 на 350
от 350х350 на 350 до 500х500 на 500
от 500х500 на 500 до 650х650 на 650
от 650х650 на 650 до 950х950 на 900

Цена от 136,00 грн.

Переход прямоугольный

Для перехода в прямоугольных воздуховодах с большего размера сечения на меньший

0,5
0,6
0,7
0,9
до 350х350х350
от 350х350х350 до 500х500х500
от 500х500х500 до 650х650х650
от 650х650х650 до 950х950х950

Цена от 145,00 грн.

Зонт крышный прямоугольный

Устанавливается на верхнюю часть воздуховода, служит для защиты от осадков

0,5
0,6
0,7
до 400х800
от 400х800 до 500х1000
от 500х1000 до 650х1200

Цена от 90,00 грн.

Заглушка прямоугольная

Устанавливается для предотвращения утечки воздуха в законченной и незаконченной вентиляционной системе

0,5
0,6
0,7
до 350х350
от 350х350 до 500х500
от 500х500 до 950х950

Цена от 10,00 грн.

Заслонка прямоугольная

Для регулирования расхода воздуха в вентиляционной системе

0,5
0,6
0,7
0,9
до 350х350
от 350х350 до 500х500
от 500х500 до 650х650
от 650х650 до 950х950

Цена договорная

Врезка для прямоугольных воздуховодов

Для соединения воздуховодов, а также для монтажа воздухозаборных и воздухораспределительных решеток

0,5
0,6
до 300х300
от 300х300 до 450х450
от 500х500 до 950х950 0

Цена от 33,00 грн.

Шумоглушитель прямоугольный

Для снижения аэродинамического шума, создаваемого вентиляционным оборудованием, а также шума, возникающего в элементах воздуховодов

0,6
0,7
0,9
до 400х400
от 400х400 до 500х500
от 500х500 до 900х900

Цена договорная

Быстрый заказ

Для получения дополнительной информации звоните по телефонам:

(098) 020 95 38
(050) 015 05 75
(057) 752 05 27
(057) 716 46 08

© “PLEST”, 2011-2021
Сайт создан “G-Studio”

Врезка вентиляционная круглая в воздуховод круглого сечения в СПб

Для обустройства вентиляции все чаще применяются сложные архитектурные решения, которые предполагают создание разветвлённой сети воздуховодных магистралей. Для монтажа таких линий требуются различные приспособления для крепежа и соединения воздуховодных труб, в том числе врезка для воздуховода, без которой сегодня не обходится ни один сложный проект.

Условия приобретения продукции

Клиентами могут стать юридические лица из Санкт-Петербурга и любого другого города страны.

Сотрудничество подразумевает:

  • Договорной характер взаимоотношений;
  • Удаленное оформление заказов через интернет;
  • Оперативную доставку продукции;
  • Консультирование покупателей.

Обращаем Ваше внимание! Мы реализуем врезки вентиляционные круглые высочайшего качества на действительно выгодных условиях, предоставляя все необходимые гарантии!

Круглая врезка предназначена для присоединения к системе воздуховодов другого диаметра. Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка вентиляционная круглая крепится механически к воздуховоду с помощью рор-заклепок или самонарезающих винтов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

Особенности установки

Различают два типа соединения воздухоотводов: в плоскость и в трубу. Врезка прямая в воздуховод предполагает так называемый монтаж в плоскость. Такой тип соединения применяется в случаях крепления круглого воздушного канала к прямоугольной воздушной магистрали.


Для их крепления на прямоугольной магистрали изначально следует сделать отверстие необходимого диаметра.

Для жесткости конструкции отверстие должно быть меньше поперечного размера стенки воздухопровода, на которую устанавливается подсоединительный патрубок, более чем на 5 см.

Сочленение фасонной детали и воздуховода производится посредством заклепок и самонарезающих винтов.

Для обеспечения герметичности соединения, перед установкой прямой врезки для прямоугольного воздуховода, следует нанести на отбортовку слой силиконового герметика.

Для соединения круглого воздухопровода со стенкой аналогичной по сечению воздушной магистрали применяют круглый подсоединительный патрубок. Такой тип установки принято называть «монтаж в трубу».

Для крепления этого элемента вентиляционной системы необходимо сделать отверстие нужного диаметра в воздушном канале. На его отбортовку следует нанести слой герметика (лучше силиконового) и произвести крепление при помощи точечной сварки, заклепок или саморезов.

Существует еще один подвид этой детали, предназначенный для подсоединения круглых воздухоотводов к такому же воздушному каналу, но под углом. Крепление ее практически ничем не отличается от описанных выше элементов: перед установкой на посадочное место нанести герметик и закрепить деталь на центральной магистрали при помощи точечной сварки, заклепок или самонарезающих винтов.

Таблица данных врезок с отбортовкой

Для получения консультации и по всем вопросам относительно заказа вентиляционного оборудования и воздуховодов (информации про стоимость воздуховодов) обращайтесь по телефону +7 или отправляйте заявку на e-mail

Что такое врезка: назначение и особенности

Врезка — фасонное изделие, которое применяют для соединения деталей воздуховода между собой в любой плоскости для подвода или отвода воздуха от центральной трубы и регуляции уровня давления и объёма воздуха. Чаще всего врезка применяется для модернизации систем или для выполнения разводки, чтобы соединение было надёжным.

Материалы и производство

Материалом для изготовления изделия служит:

  • рулонная оцинкованная сталь (0.55 — 1.2 мм),
  • рулонная нержавейка (0.5-1.2),
  • листовая нержавейка (1.4-2.0).

Представляет собой простейшее фасонное приспособление для соединения воздуховодных трубопроводов.

Технические характеристики

Фасонные изделия для соединения воздуховодов различаются по типу сечения, размерами и диаметром. Длина изделия не регламентируется.

Технические параметры врезок:

1001000,050,21
1251001000,040,19
1601001000,040,18
2001001000,040,17
2501001000,040,15
3151001000,030,14
1251251000,060,26
1601251000,060,25
2001251000,050,23
2501251000,050,21
3151251000,040,19
4001251000,040,18
1601601000,080,34
2001601000,070,31
2501601000,060,28
3151601000,060,26
4001601000,050,24
5001601000,050,22
2002001000,090,42
2502001000,090,39
3152001000,080,36
4002001000,070,33
5002001000,070,31
6302001000,060,28
2502501300,020,69
3152501300,10,63
4002501300,130,59
5002501300,120,54
6302501300,110,5
8002501300,10,54
3153151300,220,99
4003151300,20,9
5003151300,180,81
6303151300,160,72
8003151300,140,63
10003151300,130,58
Длина (мм)Диаметр (мм)Площадь м2Вес (кг)
100-200400.3-0.60.2-0.3
250-560600.8-0.180.4-1
630-900800.2-0.331.1-2.6
1000-12501000.37-0. 53-4

Изделие оснащено отбортовкой для создания более надёжного крепления и ниппелем, который нужен для соединения воздуховода с центральной вентиляционной трубой аналогичного сечения.

Как правило, и сами воздуховоды и соединительные детали к ним выпускаются одними и теми же производителями из отходов производства труб, это отражается на цене изделий.

Обратите внимание! Врезка по функциональности и назначению похожа на тройник, но это более дешёвый и простой вариант приспособления для соединения труб, что сокращает не только время на монтаж воздуховода, но и затраты.

Разновидности

Все врезки подразделяются на 2 большие группы:

  • круглые;
  • прямоугольные.

В зависимости от функциональности они бывают:

  • прямые;
  • угловые;
  • врезки-седла.

Прямые используются при сооружении ответвления под прямым углом. Если необходимо создать уход ветки под углом, соединение осуществляется через угловой тип изделий.

Прямая для прямоугольного воздуховода

Если основная вентиляционная шахта собрана из прямоугольных элементов, ответвление в ней можно осуществить через круглые или прямоугольные прямые врезки.

Круглые изделия оснащены отбортовкой для прочного соединения со стенкой воздуховода. Они могут иметь диаметр от 10 до 125 см. Длина выступающей части равна 6, 7 и 10 см. Специально для фиксации элемента, который следует за врезкой, на корпусе сделаны выступы на расстоянии 3,5 и 5,5 см. При выборе подходящей детали необходимо измерить ширину стенки, в которую будет произведен монтаж, и уменьшить ее как минимум на 5 см с каждой стороны.

Врезки прямоугольные для воздуховодов подходят для такого же типа вентиляционных каналов. Они имеют отбортовочный край и упорный выступ для фланца. Размер боковых стенок по стандарту равен 10-250 см с шагом 5 см. Их ширина может быть одинаковой или разной в заданном цифровом диапазоне. Чтобы врезка прямоугольная в воздуховод прочно закрепилась и не нарушила целостность конструкции, расстояние от угла до выреза должно составлять не менее 5 см.

Прямая для круглого воздуховода

Если в вентиляции круглая шахта и возникает необходимость установки ответвления, простыми врезками воспользоваться не удастся. Ведь вырез будет иметь выгнутую форму.

В таких ситуациях нужно воспользоваться моделями с седлом — изгибом с отбортовкой, который полностью повторяет форму отверстия, или пластиной в виде участка трубы. Размеры таких фассонных элементов идентичны стандартам для всех вентиляционных изделий.

Угловая для круглого воздуховода

Если нужно осуществить ответвление от воздуховода с дальнейшей направленностью линии под углом, используют специальные угловые врезки. Для плоской поверхности фассонные изделия имеют прямую отбортовочную сторону. Для установки на круглую магистраль они не подойдут.

Если вопрос возник еще на стадии монтажа всей системы, можно использовать тройник вентиляционный круглый с угловым боковым смещением дополнительного канала. Для реализации изгиба в уже готовый воздуховод монтируют угловую врезку-седло.

Технические характеристики

Врезка прямоугольная в круглый воздуховод представляет собой соединительную фасонную деталь, с помощью которой происходит разветвление каналов воздуховода. По своему предназначению изделие аналогично тройнику, при этом его применение выгоднее с экономической точки зрения и удобнее в монтаже. Прежде чем установить врезку между ней и воздуховодом нужно проложить слой уплотнителя из силикона.

Врезка в круглый воздуховод под решетку имеет стандартную высоту 10 см. Размер обортовки, с помощью которой происходит крепление элемента к вентиляционной системе, составляет 2 см. Фасонная деталь должна быть меньше либо равной диаметру воздуховода, в который она будет утсановлена. Материал изготовления изделия – оцинкованная сталь высокой прочности. Температурные показатели воздушного потока, для работы с которым пригодна врезка прямоугольная, могут варьироваться от -40 до +70оС.

К преимуществам приобретения детали у профессиональной относят высокое качество, низкую стоимость изделия, а также широкий выбор предложенных типоразмеров. Существует возможность производства врезки прямоугольного сечения по специальному заказу.

Врезка прямоугольного сечения в круглый воздуховод

Врезка прямоугольного сечения в круглый воздуховод предназначена для подсоединения прямоугольного воздуховода к воздуховоду круглого сечения. Так же врезки данного типа используются для установки (врезания) в круглый воздуховод вентиляционных решеток

Производство и материал

Эту фасонную фурнитуру производят из оцинкованной рулонной стали толщиной от 0,55 до 1,2 мм и нержавеющей рулонной или листовой стали толщиной от 0,5 до 2 мм. Диаметр изделия варьируется от 10 см до 125 см. Длина патрубка не регламентируется и может производиться в зависимости от требований заказчика. Наиболее востребованы на сегодняшний день круглые и прямые оцинкованные вентиляционные врезки, из-за простоты установки, высокого качества и низкой стоимости материала. Как правило, выпускают воздуховоды и подобную фурнитуру одни и те же производители. Отходы от производства используются ими для производства соединительных элементов вентиляционной системы, что позволяет значительно снизить себестоимость этих приспособлений.

Прямая круглая

Если возникла необходимость соединить круглый воздуховод с основным прямоугольным, для этого применяют прямую врезку круглого сечения. Она монтируется так же, как и в первом случае. Единственное отличие – отверстие делают в виде окружности. Стандартные диаметры присоединительного патрубка – от 100 до 1250 мм. Схема такой прямой врезки показана на рисунке (фото 1).

Основные характеристики:

Диаметр d, ммДлина I, ммПлощадь, м²Вес, кг
100400,030,2
1250,040,2
1400,040,3
1600,050,3
2000,060,3
250600,080,4
2800,080,4
3150,090,4
3550,110,7
4000,120,7
4500,140,8
5000,160,9
5600,181
630800,21,1
7100,231,3
8000,291,6
9000,332,6
10001000,373
11200,413,3
12500,54

Общая длина не регламентируется и может быть выполнена в соответствии с требованиями заказчика. Стандартно выпускаются фасонные изделия с общей длиной, равной длине присоединительного патрубка + 50 мм монтажной длины (от 90 до 150 мм).

Помимо вышеперечисленного, для монтажа ответвлений воздухораспределительной сети применяется врезка в круглый воздуховод, имеющая различные сечения. Она служит для присоединения системы прямоугольной формы или для соединения аналогичных систем разных диаметров.

Врезка круглого воздуховода

Пластиковые вентиляционные врезки могут быть изготовлены различным диаметром под заказ. Цена на врезку для воздуховода зависит от диаметра, высоты и материала.

Технические характеристики, цена

Прайс-лист

Фотографии

Все фото

Подвески для воздуховодов из листового металла — Академия MEP

Глава № 3. Подвески для воздуховодов из листового металла

Воздуховоды и трубы кондиционирования воздуха должны крепиться в соответствии с методами, утвержденными нормами. Вам необходимо подтвердить, что вешалки, которые вы собираетесь использовать, одобрены в районе, где расположено здание. Инженеры-механики укажут одобренные методы подвески в спецификациях, если таковые имеются.

Требования к подвеске различаются в зависимости от региона, но часто состоят из двух-трех частей: верхнего крепления (выделено синим цветом), которое крепится к конструкции, вертикального элемента подвеса (выделено зеленым цветом) и нижнего крепления (выделено красным цветом). ), который присоединяется к воздуховоду.

Существует множество различных типов верхних и нижних креплений. Некоторые из них показаны здесь для бетона.

Верхние крепления вешалки

Верхняя часть вешалки крепится к конструкции здания. Тип используемого верхнего крепления зависит от типа элемента конструкции, к которому оно будет прикреплено. Распространенными материалами являются дерево, бетон и стальные балки. Затем верхнее крепление вешалки будет соединено с вертикальной опорной деталью, которая чаще всего представляет собой ремешок для вешалки, резьбовой стержень или проволоку. Лента для вешалок изготовлена ​​из полос оцинкованного металла толщиной от 16ga до 26ga 9.0005

Бетонные вставки

В коммерческом строительстве бетон часто используется для устройства полов, которые можно соорудить на месте с помощью опалубки или залить металлическим настилом какой-либо формы.

Бетонная вставка должна быть установлена ​​перед заливкой бетона при использовании металлического настила. Для этого потребуется, чтобы вставка для вешалки (верхнее крепление) располагалась этажом выше того места, где требуется вешалка. Например, если вы подвешиваете воздуховод или трубопровод на первом этаже, вам нужно будет вставить бетонную вставку в пол второго этажа. Посмотрите видео ниже, чтобы лучше понять, что мы имеем в виду.

Blue Banger Hanger

(см. рисунок ниже) Вы можете использовать простой изогнутый плоский стержень (#1), который проходит через настил пола (#3) и заливается бетоном, чтобы зафиксировать его на месте. Полевые рабочие определяли место для вешалки и пробивали отверстие в металлическом настиле, затем опускали вешалку из листового металла через пробитое отверстие, делая вешалку доступной для нижнего этажа.

При таком типе вешалок расположение происходит этажом выше. Лучше всего это сделать с помощью инструмента лазерной компоновки GPS, который автоматизирует процесс на основе местоположения вешалок чертежей САПР.

Оцинкованный подвесной ремень



Процедура установки на бетонном настиле

Это верхнее крепление вставляется через отверстие, пробитое в металлическом настиле. На металлический настил заливают бетон, создавая сплошной пол. Металлический настил остается на месте как часть сборки пола.

Бетонная вставка Blue BangerПроцедура установки бетонных вставокПроцедура установки бетонных вставок

Вкладыши для бетонного пола, формованные на месте


Это верхнее крепление подвески забивается в деревянные опалубки перед заливкой бетона. После затвердевания бетона и удаления деревянных опалубок верхнее крепление остается в готовом бетонном полу. Верхнее крепление позволяет ввинтить стержень с резьбой (вертикальный подвес) в открытую нижнюю часть с внутренней резьбой.

Пороховые шпильки по бетону

При работе в существующих конструкциях с бетонным полом можно использовать шпильки по бетону, если это разрешено техническими условиями и правом собственности на здание. Это позволяет использовать специальный пороховой инструмент, который вбивает верхнюю насадку в бетон. Инструмент использует небольшую гильзу, наполненную порохом, чтобы вонзить штифт в бетон. Дробящие штифты с механическим приводом не следует использовать в легком бетоне или бетоне толщиной менее 4 дюймов.

Пороховые выстрелы

Использование порохового выстрела, который стреляет вашей подвеской в ​​бетон, является быстрым и удобным способом прикрепить вашу подвеску. Ниже показана система Gripple, в которой вместо полоски оцинкованной подвески используется проволока, но процесс точно такой же.

Решения для пожаротушения с пороховым приводом

Посмотрите приведенное ниже видео от Hilti, крупного производителя строительных инструментов, чтобы увидеть версию этого инструмента в действии.

Пороховой привод Hilti

Бетонные анкеры

Если пороховые шпильки не разрешены, вы можете использовать просверленные анкеры для крепления к бетону. Преимущество механизированных или просверленных бетонных анкеров заключается в том, что вы можете расположить их точно там, где вы хотите, с того же пола, к которому будет прикреплена вертикальная подвеска.

Распорные анкеры требуют сверления отверстия для вставки анкера. Этот процесс немного более трудоемкий, чем механические выстрелы и бетонные вставки.

Зажимы для балок

Как следует из самого слова, это верхнее крепление крепится к стальной балке для поддержки воздуховода. Существует множество типов балочных зажимов в зависимости от типа опоры из конструкционной стали, к которой он будет крепиться, и различных конструкций балочных зажимов различных производителей.

Балочные зажимы Badger

Балочный зажим Gripple, показанный на видео ниже, используется с собственной системой подвески, в которой используются тросы с механизмом быстрого крепления и блокировки.

Захват для балки Зажимы для балки

Деревянные стропила

Различные коммерческие строительные проекты и множество жилых домов строятся из дерева. Существуют различные способы подвешивания воздуховода к деревянной конструкции, самым простым из которых является подвесной ремень, прибитый к деревянной балке, но если ваш воздуховод большой или если местные нормы требуют чего-то более строгого, есть и другие способы подвешивания воздуховода. Вот деталь, которая находится в более дорогом конце методов подвешивания к деревянной конструкции, но она дает вам представление о подвешивании к деревянным балкам.

Вешалка для воздуховодов Деревянная опора

Подписаться на рассылку новостей

Металлический настил

Существует множество различных производителей, которые производят компоненты вешалок. Вот различные верхние крепления для металлических дек от Badger.

Металлические вешалки для настила Badger No-Drill

Деревянная опалубка для бетонного настила

Это верхнее крепление используется там, где деревянные опалубки используются для укладки бетона. Верхнее крепление прибивается к деревянным формам так, чтобы оно удерживалось на месте. Бетонный настил будет залит с верхним креплением, которое будет заглублено в бетон, обеспечивая очень жесткую опору. Тогда этажом ниже нижняя насадка будет присоединена к закладной верхней насадке. Посмотрите это видео, чтобы увидеть, как это достигается.

Вертикальные опоры

Наиболее распространенными вертикальными опорами являются подвесные ленты из листового металла (полосы из оцинкованного листа) или резьбовой стержень. Лента для вешалок может быть изготовлена ​​в магазине из запасов плоских листов или ее можно купить у продавцов, которые продают рулоны или связки предварительно нарезанных лент для вешалок.

Вертикальный опорный элемент основан на строительных стандартах, которые учитывают размер и вес воздуховода.

Вертикальные подвесные опоры


Использование сплошной резьбы обычно сопровождается куском уголка или горизонтальным опорным элементом Unistrut для подпрямоугольных воздуховодов и некоторой формой полууглового или полного углового кольца для круглых воздуховодов.

1) Одинарная лента      2) Две части с цельным кольцом     3) Подвеска с разъемным кольцом

1) Здесь оцинкованная подвесная лента обвивается вокруг воздуховода и крепится сама к себе. Эта вертикальная опора и нижнее крепление представляют собой одно целое.

2) Вот оцинкованная подвесная лента, прикрепленная к нижнему креплению, состоящему из металлической полосы по всей окружности.

3) Здесь показан вариант использования подвесной ленты или стержня для вертикальной подвески и разъемного кольца для нижней опоры крепления.

Вы можете купить подвесную ленту из листового металла в рулонах и нарезать ее на нужную длину или заказать в производственной мастерской предварительно нарезанную до нужной длины.

Нижнее крепление

Нижнее крепление — это часть узла подвески, которая крепится к воздуховоду. Как показано выше, для воздуховодов круглого сечения это может быть либо одна полоса из листового металла, либо кольцо по всей окружности, либо разрезное кольцо.

Нижнее крепление для воздуховода прямоугольного сечения также можно использовать с непрерывным подвесом из оцинкованной ленты, обернутым под дно воздуховода и закрепив его винтами или заклепками для листового металла к воздуховоду. Для больших воздуховодов вертикальный стержень или подвесная лента должны быть прикреплены к куску углового железа, Unistrut или оцинкованному уголку, проложенному горизонтально под воздуховодом.

Расстояние между подвесами

Расстояние между подвесами указано в местных правилах. Часто цитируемой ссылкой на требования к подвеске являются стандарты конструкции воздуховодов SMACNA HVAC. Расстояние между подвесками в SMACNA составляет каждые 4, 5, 8 или 10 футов. Лучше всего использовать расстояние между подвесками 8 футов или 10 футов, чтобы максимально увеличить расстояние между подвесами и сократить время на установку подвесов.

По мере того, как воздуховоды становятся больше или расстояние между подвесками увеличивается, для них потребуются более тяжелые подвески или более толстые подвесные стержни.

Например, для следующих двух воздуховодов требуются очень разные вертикальные опорные материалы с интервалом в 5 футов.

Воздуховод №1 – 60 x 16 дюймов требует хомута 20 калибра шириной 1 дюйм или стержня 3/8 дюйма

Воздуховод № 2 – 18 x 12 дюймов требует ремня 22 калибра шириной 1 дюйм или провода 12 калибра

То, что нужно запомнить; Чем больше воздуховод или расстояние между подвесками, тем выше прочность опор подвески.

Согласно SMACNA, подвески должны устанавливаться на горизонтальных воздуховодах в пределах двух 2 футов (0,61 м) от каждого изгиба и в пределах четырех 4 футов (1,2 м) от каждого пересечения. Подвески обычно изготавливаются с использованием оцинкованных стальных полос или стальных стержней с резьбой, но в местах с коррозионной средой использование электрооцинкованных подвесок обеспечивает дополнительную защиту.

Тип и прочность подвески зависят от двух важных аспектов;

  • Расстояние между подвесками
  • Размер воздуховода

На приведенной ниже диаграмме показана требуемая толщина вертикальной опоры подвески, требуемая на основе половины периметра прямоугольного воздуховода для расстояния 8 и 10 футов. См. таблицу SMACNA 4-1 для требований к расстоянию 4 фута и 5 футов.

Подвески для прямоугольных воздуховодов

Пример подвески минимального размера;

Размер воздуховода = 48 x 12 дюймов. Периметр равен P= 48 + 12 + 48 + 12 = 120 дюймов

P/2 = 120 дюймов/2 = 60 дюймов

В приведенной ниже таблице указаны минимальные размеры подвески для круглых воздуховодов.

Таблица круглых вешалок

Длина вешалки

Если вы используете программу для оценки, то в базе данных будет установлена ​​длина по умолчанию, обычно от 3 до 5 футов.

Грузоподъемность подвески

В таблице ниже указана максимальная нагрузка (фунты), которую может выдержать один вертикальный опорный элемент. (данные из таблицы SMACNA 4-1 ) Начиная с нижнего левого угла у нас есть подвесной ремень размером 1 дюйм x 22, который имеет максимальную нагрузку 260 фунтов, в то время как справа от диаграммы у нас есть 1- Подвесной ремень 1/2 дюйма калибра 16 с максимальной нагрузкой 1100 фунтов.

Максимальная нагрузка на одну подвеску

Трапециевидные подвески для нескольких воздуховодов

Использование трапециевидных подвесок потребует расчета нагрузки, чтобы определить, какие материалы потребуются для поддержки предполагаемой нагрузки на подвеску и ее верхние и нижние крепления. Подвески-трапеции позволяют поддерживать несколько воздуховодов или комбинацию воздуховодов и труб. Может потребоваться инженер-строитель, чтобы убедиться, что конструкция может выдержать вес элементов, поддерживаемых узлом трапециевидной подвески.

Опоры стояка

Если воздуховод проходит через несколько этажей или внутри шахты, его необходимо поддерживать на каждом этаже или на каждом втором этаже с помощью уголка или другого конструктивного элемента, способного выдержать нагрузку. вес подступенка. Опору стояка можно прикрепить к воздуховоду с помощью шурупов для листового металла, заклепок, болтов или сварных швов. Опора стояка часто крепится к бетонному полу с помощью анкеров, к деревянному полу с помощью шурупов, к конструкционной стали с помощью сварки или болтов или встраивается в бетонный пол.

Убедитесь, что на каждом этаже или на другом этаже предусмотрены опоры стояка, по крайней мере, по одной опоре через каждые 12–24 фута в зависимости от размера и веса воздуховода. Углы или швеллер могут быть прикреплены сбоку к вертикальному воздуховоду, как показано на рисунках ниже.

Опоры стояка воздуховода



Опоры стояка воздуховода

Настенные опоры воздуховода

Воздуховоду, поднимающемуся вверх по внешней стене, потребуется какая-либо поддержка, чтобы удерживать его на месте. В зависимости от высоты крепления может потребоваться некоторая форма механического подъемника, чтобы рабочий мог безопасно выполнить это соединение со структурой.

Стеновые опоры стояков воздуховодов

Опоры кровельных воздуховодов

Воздуховоды обычно прокладываются на крышах из-за отсутствия чердачного пространства или из-за удобства и простоты установки.

Для всех кровельных воздуховодов потребуется какая-либо поддержка и крепление к конструкции, если это необходимо, за исключением случаев, когда разрешены опоры Dura-blok или аналогичные. Посмотрите на стр. 4 этого PDF-файла, где указаны часто используемые опоры Dura-Blok.

Опоры для воздуховодов

Опоры для труб

Вытяжные трубы или дымоходы котлов, выступающие над крышей, могут потребовать некоторой поддержки. Здесь растяжка (самолетный трос) используется для обеспечения устойчивости выхлопной трубы в ветреную погоду.

Опоры трубы

Опора трубы воздуховода – Растяжки

Подвески в коммерческом строительстве

В новых проектах коммерческого строительства тип подвески будет зависеть от материалов и методов строительства в соответствии с параметрами местного законодательства. Полы залиты бетоном на металлическом настиле, если да, то у вас будет система, аналогичная той, что показана в этом видео.

Строительный настил

Тип используемой вами вешалки зависит от материалов, из которых вам нужно поддерживать вешалки. Палуба или этаж выше построены из бетона, металлического дерева или какой-либо комбинации материалов?

Сейсмические ограничения

Для тех, кто живет в районах, подверженных землетрясениям, оборудование, трубы и воздуховоды могут нуждаться в сейсмических ограничениях. На основании кодекса в вашем районе и сейсмической зоны, в которой находится недвижимость; существуют различные требования к сейсмостойкости. Стандартные подвески не подходят для сейсмостойкости и потребуют дополнительного усиления и поддержки.

Канальный сейсмостойкий

Канальный сейсмический

Подвесной воздуховод с помощью ножничного подъемника

В крупных коммерческих проектах подрядчик может использовать новейшие технологии для установки подвесок. Trimble — компания, которая специализируется на системах GPS и создала «Роботизированный тахеометр» для размещения вешалок за меньшее время, чем традиционные методы.

При импорте чертежей BIM (трехмерная модель) в программу Trimble система определит точное местоположение на строительной площадке для каждого подвеса с помощью лазерной технологии. Посмотрите видео ниже, чтобы увидеть эту технологию в действии.

Использование информационного моделирования зданий (BIM) и его возможности экспортировать данные для использования в технологических инструментах на строительной площадке значительно повысило производительность в полевых условиях по сравнению с существующими ручными методами. На стройплощадке прибор располагается так, чтобы его можно было совместить с двумя контрольными точками строительной площадки. Это позволяет прибору точно определять точки расположения подвески, используя расстояния и углы, соответствующие проектным чертежам.

Если вы устанавливаете вешалки без новейших технологий, вам нужно будет снять старую рулетку и найти контрольную точку, с которой можно начать и измерять до каждой вешалки. Контрольная точка — это контрольная точка, которая позволяет вам начать измерение с надежной точки в здании для обеспечения точности измерений. Для этого потребуется, чтобы у вас был набор распечатанных подробных чертежей, на которых указано расположение каждой вешалки и ее расстояние от некоторой контрольной точки в здании.

После того, как вы определите место для каждой подвески, вам нужно будет установить верхнее крепление, а затем узел нижней подвески. Если вы используете бетонные вставки на металлическом настиле, вы должны отметить место на настиле с помощью инструмента с лазерным наведением для точного размещения подвески. В этот момент вы пробивали отверстие в палубе для верхнего крепления с помощью специального инструмента.

Существуют различные верхние и нижние крепления в зависимости от типа конструкции (новое строительство или модернизация), конструктивного элемента, на который можно подвешивать, а также требуемого кода материалов и методов подвески. Важно знать, из чего будет поддерживаться ваш воздуховод, например, из бетонного настила, конструкционных балок, деревянных стропил или балок.

Подвесные системы различных производителей

Ниже приведены некоторые дополнительные методы подвешивания воздуховодов, являющиеся собственностью конкретных производителей, таких как Gripple и Ductmate.

Захват Fast Trak

https://youtu. be/x_PBQDknKPU

Захват

Ductmate Clutcher

Ниже находится запатентованная Ductmates® подвесная система «Clutcher». Система подвески Clutcher соответствует всем требованиям SMACNA к верхнему и нижнему креплению, если она установлена ​​в соответствии с инструкциями производителя по установке.

Муфта Ductmate


Трапеция воздуховода Gripple

Подвесной воздуховод из стекловолокна

Реже используются воздуховоды из стекловолокна. Вот подвесная система от Gripple, которая значительно упрощает подвешивание воздуховода из стекловолокна по сравнению с традиционными методами. В этом видео система Gripple соревнуется бок о бок с традиционным методом.

Захват

Подвески для гибких воздуховодов

Гибкие воздуховоды требуют более короткого расстояния между подвесками, поскольку гибкие воздуховоды не обладают достаточной жесткостью, чтобы избежать чрезмерного провисания. Для гибкого воздуховода требуется максимальное расстояние 5 футов между подвесками, но более строгие требования можно найти в местных правилах. Согласно SMACNA, максимальный прогиб составляет 1/2 дюйма на каждый фут между подвесами, это означает, что максимальный промежуток в 5 футов между подвесами допускает максимальный прогиб в 2-1/2 дюйма.

Подвески для гибких воздуховодов

Резюме

В этом уроке мы узнали следующее.

  1. Воздуховод подвешивается с помощью до трех отдельных подвесок; Верхнее и нижнее крепления и вертикальный элемент.
  2. Используемое верхнее крепление зависит от элемента конструкции, к которому оно будет прикреплено.
  3. Инструменты с механическим приводом нельзя использовать на бетонных настилах толщиной менее 4 дюймов или из легкого бетона.
  4. Выбор подвесов определяется местными нормами и определяется инженером
  5. Подвески зависят от размера и веса воздуховода.

Подпишитесь на информационный бюллетень

Курс по монтажу из листового металла в полевых условиях

  • Глава №1 – Прямоугольные воздуховоды и фитинги
  • Глава №2 – Круглые воздуховоды и фитинги Производительность труда в области обработки листового металла
  • Глава № 5 – Численность рабочей бригады
  • Глава № 6 – Герметик для листового металла
  • Глава № 7 – Детали и особенности листового металла
  • Глава №8 – Выпуск консистентной смазки
  • Глава №9 – Распределение воздуха
  • Глава №10 – Аренда оборудования
  • Глава №11 – Условия, влияющие на полевые работы
  • Глава №12 – Работа с оборудованием HVAC
  • 5

    Ресурсы 90 -Blok Supports

    Как правильно выбрать кухонную вытяжку

    Фото Дэвида Фентона

    Если вы когда-нибудь забывали включить вентилятор, пытаясь получить красивую корочку на сковороде с рыбным филе, вы знакомы с важностью хорошей вентиляции. Помимо удаления нежелательных запахов, вытяжные колпаки удаляют влагу и жир, а также угарный газ, двуокись азота и другие загрязняющие вещества, которые при приготовлении пищи могут выделяться в воздух.

    Хотя эти побочные продукты могут показаться неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может негативно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам устанавливать вытяжку для улавливания, фильтрации и последующего удаления паров наружу через вентиляционное отверстие во внешней стене или на крыше.

    По мере того, как дома стали лучше изолировать, а коммерческие модели с высоким BTU становятся все более популярными, надлежащая вентиляция становится все более важным вопросом. Выбор правильной вытяжки требует, чтобы вы принимали во внимание мощность вашей плиты и то, как вы ее используете, но это также важное стилистическое решение для вашей кухни.

    Хорошей новостью является то, что, хотя вытяжка является практической необходимостью, разнообразие доступных вариантов внешнего вида никогда не было таким большим; Предпочитаете ли вы переднюю и центральную утилитарную нержавеющую сталь, вставку, полностью замаскированную за шкафом, изготовленный вручную медный дымоход или модернистский стеклопакет, есть стиль, который подойдет вам.

    На фото: Подвешенная к потолку вытяжка из нержавеющей стали в виде дымохода отводит пар и запахи от островной варочной панели. На фото: 36-дюймовая островная вытяжка Zephyr Napoli по цене от 2010 долларов; zephyronline.com для дилеров.

    Vent Hood Vitals: важные вопросы, которые следует задать

    Сколько это стоит?

    Цены варьируются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно приобрести менее чем за 100 долларов, а изготовленную на заказ медную 60-дюймовую потолочную вытяжку можно купить за более чем 20 000 долларов. Большинство вытяжек высокого стиля средней ценовой категории можно найти примерно за 1000 долларов.

    Сделай сам или наймите профессионала?

    Замена аналогичного блока — простая работа, требующая базовых электромонтажных работ для подключения проводки. Чтобы установить новую вентиляцию, вам нужно вырезать отверстия в стенах, потолке или крыше и провести воздуховоды. Это может быть проект для опытного мастера, или его лучше оставить подрядчику.

    Где купить?

    Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, у поставщиков ресторанов и в бытовых центрах.

    Как насчет обслуживания?

    Эксперты рекомендуют чистить фильтры через каждые 30 часов использования — обычно раз в месяц или два — для обеспечения бесперебойной работы вытяжки.

    Детали вентиляционного колпака

    Иллюстрация Стивена Раунтри
    • Отстойник: Перевернутая область вдоль обода, которая собирает пары до тех пор, пока вентилятор не сможет их выпустить. Глубина должна быть не менее 1 дюйма.
    • Фильтр: Задерживает жир до того, как он достигнет воздуходувки и воздуховода. Металлические сетчатые фильтры являются наиболее распространенным типом.
    • Вентилятор: Также называемый вентилятором, он направляет воздух в воздуховод. Большинство воздуходувок находятся в кожухе, но они могут быть расположены «в линию», в самом воздуховоде или снаружи (врезка), где воздуховод заканчивается.
    • Воздуховод: Металлический канал, выводящий воздух к вытяжному отверстию.
    • Демпфер: Предотвращает попадание наружного воздуха при выключенном вентиляторе.

    Примечание: Вентиляционные колпаки объемом более 400 кубических футов в минуту требуют подачи свежего воздуха снаружи, когда устройство включено. Этот воздух может поступать от приточного вентилятора, заслонки с электроприводом или другого источника.

    Под капотом

    Фото Пита Блейера

    Канальный или нет? Выведение загрязненного воздуха из дома всегда предпочтительнее, чем его рециркуляция. Вентиляторы рециркуляции используют угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда воздуховод наружу невозможен, как во многих многоквартирных домах. Когда это единственный вариант, рециркуляционная вытяжка лучше, чем отсутствие вентиляции вообще, но этот тип никогда не следует использовать с приборами профессионального стиля.

    Подумайте о силе. Количество воздуха, перемещаемого вентилятором, измеряемое в кубических футах в минуту (куб. фут/мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем крупнее и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. раздел «Калькулятор» ниже.)

    Фото Джо Шмельцера

    Измерьте правильно. Вытяжка должна быть не меньше ширины вашей варочной поверхности, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна покрывать задние конфорки и по крайней мере половину передних конфорок, хотя полное покрытие лучше. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

    Настенное или островное крепление должно располагаться примерно на 30 дюймов выше варочной панели, в то время как крепления под шкафом, как правило, менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше плиты. Если вы хотите разместить вытяжку выше, чем рекомендуется, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. раздел «Калькулятор» ниже.)

    Обратите внимание на шум. Чтобы избежать громкого вентилятора, проверьте сон (1 сон равен примерно 40 децибелам). Вентилятор, настроенный на низкую скорость, обычно имеет менее 1 сона, но высокие скорости могут достигать 10 и более. Для более тихого устройства ищите тот, у которого 6 или меньше сонов при 600 кубических футах в минуту.

    Калькулятор: сколько CFM вам нужно?

    Высота вытяжного шкафа, особенности площади поверхности и многое другое

    Фото Alex Hayden

    Как правило, рассчитывайте 100 кубических футов в минуту на каждый погонный фут варочной поверхности. Для профессионального диапазона формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваше устройство. Вступают в игру и другие факторы. На каждые 3 дюйма, превышающие рекомендуемую высоту вытяжки над варочной панелью, добавьте 100 кубических футов в минуту.

    Для островных вытяжек требуются дополнительные кубовые футы в минуту, чтобы компенсировать поперечную тягу, поэтому рассчитывайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительные 100 кубических футов в минуту к оценке про-дальности. И подумайте, как вы готовите. Если вы редко жарите на гриле или стир-фрай на сильном огне, вы можете использовать более низкую температуру в куб. футах в минуту, чем рекомендуется.

    Дополнительные функции, которые могут (или не могут) стоить ваших денег

    Фото предоставлено IKEA
    • Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если у вас включены все горелки, вам понадобится дополнительная вентиляция. Но низкой скорости должно быть достаточно, если вы используете только одну или две сковороды на среднем огне.
    • Тепловые датчики: При обнаружении изменений температуры некоторые устройства автоматически включают вентилятор или регулируют его скорость.
    • Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или для случаев, когда вы (на короткое время) находитесь вдали от плиты.
    • Таймеры вытяжки: По прошествии определенного периода времени, обычно 10 минут, эта функция автоматически выключает вентилятор — это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от застарелых запахов.
    • Встроенное хранилище: Не хватает места для шкафа и прилавка? Ищите вытяжку с направляющими спереди и по бокам для подвешивания небольших кастрюль и посуды. Некоторые конструкции также создают неглубокую полку по краю капюшона.

    На фото: Встроенная полка и направляющие для специй и столовых приборов. капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

    Варианты вентиляции вытяжки

    Нижний шкаф

    Фото Натана Киркмана

    Этот тип визуально занимает меньше места, но экономит место для хранения, если воздуховод проходит через верхний шкаф. Некоторые вытяжки располагаются на одном уровне с шкафом и выдвигаются при необходимости. Вентилируемые комбинированные микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.

    На фото: Vent-A-Hood 30-дюймовый DAh28, около 1910 долларов; ventahood.com

    Настенное крепление

    Фото предоставлено Frigidaire

    Блок из нержавеющей стали с открытым воздуховодом хорошо сочетается с видом коммерческой кухни, но есть варианты различных форм и материалов, подходящие для любого стиля.

    На фото: Frigidaire 36-дюймовая настенная вытяжка Gallery Premier, около 1150 долларов США; frigidaire.com для дилеров

    Потолочный дымоход

    Фото Томаса Дж. Стори

    Обычно вешается над островом, но может быть дорогим, потому что обшит со всех сторон. Имейте в виду: поскольку эти устройства имеют тенденцию быть более мощными, некоторые из них с внутренними вентиляторами могут быть очень шумными.

    Аналогично показанному: Wolf 36-дюймовая вытяжка Pro Island, около 2990 долларов США; subzero-wolf.com для выставочных залов

    Нисходящий поток

    Фото предоставлено GE

    Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип, как правило, менее эффективен, поскольку он притягивает поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким BTU.

    На фото: GE Monogram 36-дюймовый телескопический нисходящий поток, около 1400 долларов США; monogram. com для выставочных залов

    Периметрический

    Фото предоставлено Jennair

    Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кто хочет иметь больше запаса мощности, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

    На фото: Jenn-Air 32-дюймовая стеклянная периметрическая бленда, около 2000 долларов США; jenair.com для выставочных залов

    Вставка вентиляционного колпака

    Фото Alex Hayden

    Внутренности вытяжки — блок питания и вкладыш — могут быть спрятаны внутри шкафа или изготовленной на заказ вытяжки.

    Аналогично показанному: Блок питания Best PIK33, 1350 долларов США, и вкладыш L3336S, около 230 долларов США; bestrangehoods.com для дилеров

    Вентиляционные каналы

    Фото PhotoAlto/Odilon Dimier/Getty

    Когда дело доходит до воздуховодов, это игра чисел.

    • Выберите воздуховод такого же размера или немного больше, чем вентиляционное отверстие. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичной установки на 400 кубических футов в минуту требуется воздуховод диаметром 6 дюймов, а для модели на 1200 кубических футов в минуту требуется воздуховод диаметром от 10 до 12 дюймов.
    • Для лучшего воздушного потока используйте гладкие оцинкованные металлические воздуховоды, а не гибкие или гофрированные воздуховоды. Заделайте стыки герметизирующей лентой.
    • Держите воздуховод как можно более прямым и коротким. Используйте постепенные повороты на 45 градусов, а не на 9.0-градусные. Чем меньше витков, тем эффективнее будет система.

    Решения по снижению шума

    Иллюстрация Джейсона Шнайдера

    Беспокоитесь, что из-за слишком громкого жужжания мощной вытяжки невозможно будет вести разговор во время готовки? Хотя большинство воздуходувок находятся в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказать капот.

    Линейные воздуходувки располагаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

    Лучшим вариантом является выносной или внешний вентилятор, когда вентилятор размещается на крыше или внешней стене с выпускным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.

    Фильтр вентиляционного колпака

    Фото Гэри Омблера/Getty

    Вот как работают три наиболее распространенных метода улавливания жира

    Металлическая сетка

    Вентилятор вытяжки всасывает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир. Эти съемные фильтры следует регулярно чистить — большинство из них можно мыть в посудомоечной машине — чтобы предотвратить засорение, которое может замедлить поток воздуха.

    Перегородки

    Эти решетчатые металлические фильтры, более распространенные в установках коммерческого типа с высокой производительностью, заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вывезли на чистку.

    Центробежные ловушки

    Вместо фильтра центробежная сила внутри воздуходувки превращает жир в жидкость, которая собирается в поддон или чашку, которую можно снять для очистки. Без фильтров, замедляющих поток воздуха, эти вытяжки требуют меньше кубических футов в минуту, чем вытяжки с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

    Стили вентиляционных вытяжек

    Традиционная каминная полка

    Фото Janis Nicolay

    Изготовление индивидуального деревянного камина позволяет утопить вставку колпака над плитой, делая ее почти невидимой. Каминная полка может быть простой или богато украшенной, как вы хотите, либо сливаясь с вашим шкафом, либо становясь привлекательным фокусом. Эта версия, окрашенная в белый цвет, с вертикальными планками тонко обрамляет эффектную вишнево-красную печь и создает полку для витрины.

    Аналогично показанному: Air-Pro незавершенный 60-дюймовый капюшон со съемной передней каминной полкой из красного дуба, около 1580 долларов США; kitchensource. com

    Luxe Metalwork

    Фото предоставлено Dacor

    Полоса меди нагревает приборы из нержавеющей стали. В сочетании с состаренными окрашенными шкафами эта скульптурная вытяжка в форме колокола добавляет еще больше очарования старины.

    Аналогично показанному: Медный капот RangeCraft Miami, около 8500 долларов США; rangecraft.com

    Warm Modern Look

    Фото предоставлено Subzero-Wolf

    Еще один вариант абсолютно цельного внешнего вида: пусть ваш краснодеревщик изготовит подходящую вытяжку по индивидуальному заказу и вставит в нее вставку. Сочетание текстуры дерева с полосой каменной мозаичной плитки, расположенной горизонтально, а не вертикально, как на фартуке, придает этой кухне гладкий, землистый вид.

    На фото: Wolf Pro Hood Liner, начиная примерно с 1080 долларов США; subzero-wolf.com для выставочных залов

    Коттедж Персонаж

    Фото Натана Киркмана

    Соответствующий колпак дополняет эту винтажную печь. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef примерно 1930-х годов.

    На фото: Модифицированный капот Modern-Aire PS-26 по цене от 3200 долларов США; modernaire.com

    Подвески и опоры для воздуховодов ОВКВ | Захват

    Дом / Строительные услуги / Подвески и опоры для воздуховодов ОВКВ

    Наш ассортимент подвесок и опор HVAC обеспечивает значительную экономию времени и трудозатрат при подвешивании всех типов систем отопления, вентиляции и кондиционирования воздуха.

    Загрузить брошюруЗапросить сейчас

    Независимо от того, подвешиваете ли вы прямоугольные, спиральные, овальные воздуховоды, коробки VAV или системы VRF, наши подвески и опоры устанавливаются на объектах по всему миру, обеспечивая эффективное и универсальное решение для подвешивания электрических сетей. Доступные в различных размерах и поставляемые в виде индивидуальных комплектов с готовыми отрезками кабеля и широким спектром предварительно обжатых концевых креплений, подходящих для всех конструкций, мы адаптируем наши решения для подвесных комплектов к вашим потребностям в установке, устраняя необходимость в дополнительной подготовке. и обеспечение бесперебойной работы вашей установки.

    Нужна помощь в поиске подходящего решения?

    Воспользуйтесь нашим средством поиска продуктов, чтобы проверить свои характеристики и получить предложения по подходящим продуктам!

    Зачем использовать Gripple?

    • Значительная экономия времени и средств на вашем проекте
    • Полноценные удаленные решения, сводящие к минимуму проблемы со здоровьем и безопасностью
    • Инновационные запатентованные решения, разработанные собственной командой инженеров
    • Значительное сокращение упаковки, транспортных средств и выбросов CO2
    • Ряд услуг поддержки на каждом этапе вашего проекта, предоставляемый специальной технической командой
    • Эстетичные решения, легкие и практически невидимые

    Запросить сейчас

    Заинтересованы в нашем ассортименте решений Gripple? Просто заполните форму запроса, и один из наших местных экспертов по Gripple свяжется с вами и готов помочь.

    Мы хотели бы поддерживать связь с актуальной информацией, которая, по нашему мнению, будет вам интересна?
    Подробнее см. нашу политику конфиденциальности здесь.

    Да, пожалуйста, оставайтесь на связи с соответствующей информацией Нет, спасибо, я не хочу ничего слышать от Гриппла.

    Продукты

    Бабочка Трапеция Вешалка

    Подвеска для кабеля с односторонней застежкой или для быстрой подвески прямоугольного воздуховода в стационарной установке внутри помещения

    » Посмотреть этот продукт

    Канальная подвеска-трапеция

    Кабельная подвеска с односторонней застежкой или быстрое крепление прямоугольного воздуховода.

    » Посмотреть этот продукт

    Стандартная вешалка

    Кабельная подвеска с застежкой для быстрого подвешивания различных коммуникаций в стационарных условиях внутри помещений.

    » Посмотреть этот продукт

    Экспресс вешалка

    Канатная подвеска для быстрого подвешивания различных коммуникаций в стационарных условиях внутри помещений.

    » Посмотреть этот продукт

    Новый

    Металлический настил Spider™: монолитная бетонная вставка

    Универсальная монолитная бетонная вставка для металлического настила, позволяющая быстрая и простая подвеска всех строительных серв

    » Посмотреть этот продукт

    Новый

    Черные подвесные решения

    Готовые к использованию подвесные комплекты с черной отделкой для еще большего улучшения эстетики различных услуг.

    » Посмотреть этот продукт

    Универсальный зажим (резьбовой)

    Универсальный зажим Gripple для трубопроводов имеет резьбовое соединение в верхней части и предназначен для подвешивания всех типов труб.

    » Посмотреть этот продукт

    UniGrip™ — стандарт

    Следующее поколение изделий для подвески кабелей, предназначенных для быстрой подвески трубопроводов, воздуховодов, систем и модулей HVAC.

    » Посмотреть этот продукт

    UniGrip™ — QTUB

    Следующее поколение изделий для подвески кабеля, предназначенных для быстрой подвески кабельной оболочки, трубопроводов, воздуховодов

    » Посмотреть этот продукт

    12

    Аксессуары

    Зажим для балки и прогона

    Зажимы для прогонов идеально подходят для крепления подвесных захватов, когда возникают ограничения доступа или бурения.

    » Посмотреть этот аксессуар

    Кронштейн трапеции

    Для использования с подвесом UniGrip No. 2 или No. 3 на прямоугольных воздуховодах для замены резьбового стержня или хомута воздуховода.

    » Посмотреть этот аксессуар

    Маленькие фрезы

    Предназначен для резки проволоки диаметром до 4 мм.

    » Посмотреть этот аксессуар

    Большие кусачки

    Кусачки для проволоки большего диаметра от 4 мм до 6 мм.

    » Посмотреть этот аксессуар

    Угловые седла

    Для предотвращения трения прямоугольных воздуховодов.

    » Посмотреть этот аксессуар

    Тематические исследования

    Строительные службы

    Жилая башня Сиэтлского университета

    19 мая 2020 г.

    Строительные службы

    Апартаменты на 2-й улице, Миннесота

    05 мая 2020 г.

    Строительные службы

    Средняя школа Додж-Сити, Канзас

    26 февраля 2020 г.

    Строительные услуги

    “Установлен так быстро, как вы можете идти…”

    «Вы можете прибить сотни пауков за час, по сравнению с тем, чтобы ползать на четвереньках, забивая якорь другого типа. Паука можно установить так же быстро, как вы можете идти».

    Суперинтендант – AMI Mechanical

    Строительные услуги

    Мы продолжаем использовать решения Gripple

    «На месте мы столкнулись с неожиданной проблемой. Используя решения Gripple, мы смогли быстро решить эту проблему и вернуться к графику. Мы продолжаем использовать трубопроводные решения Gripple в других проектах».

    Начальник участка – Airco

    Зачем использовать Gripple?

    • Значительная экономия времени и средств на вашем проекте
    • Полноценные удаленные решения, сводящие к минимуму проблемы со здоровьем и безопасностью
    • Инновационные запатентованные решения, разработанные собственной командой инженеров
    • Значительное сокращение упаковки, транспортных средств и выбросов CO2
    • Комплекс услуг поддержки на каждом этапе вашего проекта, предоставляемый нашей технической командой.
    Выберите альтернативу

    Датчик листового металла и конструкция для прямоугольного воздуховода

    КОНСТРУКЦИЯ ИЗ ЛИСТОВОГО МЕТАЛЛА НИЗКОГО ДАВЛЕНИЯ @tnj87PH72rg9 2016-07-06T21:46:19+00:00

    Фитинги низкого давления для жилых и легких коммерческих систем ОВКВ

    РЕКОМЕНДУЕМЫЕ ИЗМЕРЕНИЯ ИЗ ЛИСТОВОГО МЕТАЛЛА И КОНСТРУКЦИЯ ДЛЯ ПРЯМОУГОЛЬНЫХ ВОЗДУХОВОДОВ
    НИЗКОЕ ДАВЛЕНИЕ – НИЗКАЯ СКОРОСТЬ = 2″ вод. ст. MAX


    Приводная накладка или
    Шип (A)

    Обычная
    S-образная накладка (B)

    Подшитая
    S-образная накладка (C)

    Стоящий
    S-образная накладка (D)

    Ductmate 35
    или TDC (E)

    Сопутствующие уголки (F)

    Усиление швов
    Наибольший размер воздуховода
    (ширина или высота)
    Стальной калибр Алюминий
    Датчик
    На стыках A и B В стыках C и D На стыках E
    В местах соединения F

    Усиление между швами
    Через 12″ 26 24 (0,020) А-Б —– —– —– —–
    13″ – 18″ 24 22 (0,025) А-Б —– —– —– —–
    19″ – 30″ 24 22 (0,025) —– C-D @ 5 футов куб. см
    D @ 10 куб.см
    —– —– 1″x1″x1/8″ @ 5 футов см3
    31″ – 42″ 22 20 (0,032) —– —– E @ 5 футов куб.см —– 1-1/2″x1-1/2″x1/8″ @ 5 футов см3
    43″ – 54″ 22 20 (0,032) —– —– —– F @ 5 футов куб.см
    F @ 10 футов куб. см
    2″x2″x1/8″ @ 5 футов см3

    Питтсбургский замковый шов

    Пуговичный замковый шов

    Одностенные прямоугольные фитинги для воздуховодов Spiral Manufacturing Co., Inc. изготавливаются на заводе, чтобы предоставить вам высококачественную линейку продуктов в широком диапазоне стандартных размеров. Чтобы свести к минимуму затраты на сборку на месте, прямоугольные воздуховоды поставляются длиной до десяти футов. Продольные швы обычно изготавливаются с помощью замков Pittsburgh Lockseam или Button-Punch Snap Lock. Кроме того, все применяемые соединители воздуховодов доступны в экономичных поперечных соединителях Ductmate 35, скользящих соединениях Slip & Drive и четырехболтовых соединителях. Прямоугольные воздуховоды обычно имеют поперечные соединения (для повышения жесткости) и могут поставляться в полностью собранном виде или в разобранном виде. Стандартные прямоугольные изделия Spiral Manufacturing Co. , Inc. изготавливаются в соответствии со стандартами конструкции воздуховодов SMACNA или даже превосходят их. В дополнение к стандартным, мы можем изготовить на заказ прямоугольные воздуховоды для коммерческого и промышленного применения в соответствии с вашими требованиями.
    Нажмите здесь, чтобы увидеть более подробную информацию

    ДЕТАЛИ КОНЦЕВОГО СОЕДИНИТЕЛЯ

    Приводная накладка или накладка (A)

    Направляющая накладка — концы воздуховодов вставлены под планку. Для узких сторон воздуховодов диаметром 18 дюймов или меньше. Приводные клинья размером от 19″ до 30″ должны быть усилены уголком 1″ x 1″ x 1/8″.

    Накладка с подгибом «S» (C)

    Накладка с подгибом «S» – Концы воздуховодов вставлены в открытые концы «S». Используйте широкие широкие стороны небольших воздуховодов. Края подшиты для придания жесткости.

    Постоянная S-образная накладка (D)

    Постоянная S-образная накладка — аналогична S-образной накладке, за исключением передней кромки, которая предназначена для усиления. Стоящая нога складывается в два раза толще для жесткости.

    Ductmate 35 – Соединитель поперечного воздуховода (E)

    Ductmate 35 – Системы поперечного соединения воздуховодов состоят из установленных гнутых фланцев. Угловые детали, прокладки и планка завершают сборку соединения. Фланцы крепятся к концу воздуховода и имеют встроенную мастику, которая позволяет фланцу плотно прилегать к воздуховоду. Угловые элементы повышают жесткость фланца, скрепляют воздуховод и обеспечивают уплотняющую поверхность для прокладки. Прокладка служит уплотнением между фланцами. Шип обеспечивает равномерное сжатие прокладки по всей длине фланца.

    Соединительные уголки (F)


    Соединительные фланцы или уголки – Угловые рамы крепятся заклепками, болтами или привариваются к концам воздуховода, а затем скрепляются болтами с прокладками или герметиком для предотвращения утечки воздуха. Рекомендуется для использования там, где секции воздуховодов необходимо периодически снимать. Фланцы из углового железа изготавливаются из стандартной мягкой стали. Оцинкованные доступны вместе с пробитыми отверстиями. Центры отверстий под болты (BHC) необходимо указывать вместе с размером уголка.

    Сейсмостойкие прямоугольные воздуховоды | Униструт

    ( Full OPM )

    Поперечная скоба

    ( OPM Page 3C.1)

    111111111111111111111111111111111111119 DEFLAY 111111111111111111111111111111111111111Т.

    ( OPM Page 3C.2 )

    1) Подключение к воздуху

    Вариант 1: Листовые винты

    .0012

    (2) Шурупы для листового металла #10 через стенки стоек и воздуховодов на каждом углу

    1″ Н.К. и 1″ макс. от края, каждый угол, тип

    При использовании этого варианта используйте сплошной канал для горизонтальных элементов

    Утверждено Шурупы для листового металла (размер #10):

    1. ITW Buildex (ESR-1976 и ESR 3223)
    2. Simpson Strong-Tie (ESR-3006)
    3. Darts (ER-5202)
    4. Elco (ESR-3294)

      2

    5. Hilti (ESR-2196)



    Вариант 2: Сварка

    Только для воздуховода 18 ga. и более толстый

    Запуск с края протока, каждый угол, тип

    Fire-Bevel Field Weld, обе стороны

    2 “длиной

    2) Горизонтальные лучи

    . (фунты)

    Примечания:

    1. Значения в этой таблице относятся только к продуктам марки Unistrut. Каналы Unistrut имеют штамп «UNISTRUT».

    2. Значения в этой таблице действительны для всех сплошных, T-, WT- и HS-прошивных каналов указанных выше профилей каналов.

    3.  * Нагрузка ограничена сдвигом точечной сварки. Сдвиг и растяжение сварного шва учитываются в вышеперечисленных мощностях.

    4. Подробную процедуру расчета см. на странице 4b.0 OPM.

    P1000 OPM Page 4B.1

    P1001 OPM Page 4B.2

    P5500 OPM Page 4B.3

    P5501        OPM Page 4b.4

    P5000        OPM Page 4b. 5

    P5001        OPM Page 4b.6

    3)  Brace Member

    Maximum Horizontal F P Force (фунты) [ASD] под углом 45° к горизонтали

    Примечания:

    1. Значения в этой таблице относятся только к продуктам марки Unistrut. Каналы Unistrut имеют клеймо «UNISTRUT».

    2. Значения в этой таблице действительны для всех сплошных, T-, WT- и HS-прошивных каналов указанных выше профилей каналов.

    3. Эти раскосы подходят для углов от 0° до 60° от горизонтали. Информацию о емкости см. на страницах продукта или OPM.

    P1000 OPM Page 4A.1

    P1001 OPM Page 4A.2

    P5500 OPM Page 4A.3

    P5501 OPM.

    P5001 OPM Page 4A.6

    20F12 OPM Page 4A.7

    24F12 OPM Page 4A. 7

    9111 4) Борс. Емкость (фунты)

    Примечания:

    1. Используйте с базой P3860.
    2. Используйте с базой LS 100.
    3. Используйте с базой LS 200.
    4. Все углы выше от горизонтали. Все нагрузки основаны на использовании крепежа размером 1/2 дюйма или больше и подключены в соответствии с одним из описанных ниже способов соединения.

    P3810-050 OPM Page 5C.1

    P3815-050 OPM Page 5C.1

    P1354AW OPM Page 5C.1

    P3835-050 OPM Page 5C.1

    P3835-050 OPM 5.

    P3835-050 OPM 5.

    11111111111111111111111111111111. P3820-050 OPM Page 5C.2

    P3825-050 OPM Page 5C.2

    SPF 100 OPM Page 5C.2

    P3840-050 OPM Page 5C.3

    P384454545.050 Page 5C. 3

    P3844545454545454545-050505012.        OPM Страница 5c.3

    SPF 200 OPM Page 5C.3

    5) Подробная информация о подключении

    Брекция с каналом

    (OPM Page 5A.1)

    3 “мин. F P Поперечный = 1,370 фунтов

  • F P Продольный = 1 035 фунтов (640 фунтов OPP.)
  • 9038 11139. 801139.139. 9.11139. 9.111139. 9.1111139. 9.1111139. 9.1111139. .

    39.111139.
  • 111139.
  • 1139. . 9. . 9. 9.0142

    Брекция, болтается до канала

    (OPM Page 5A.2)

    Флень до конца

  • F P . Продольный = 935 фунтов (640 фунтов OPP.)
  • F P Вертикальная = 2605 фунтов
  • BRACE Around ROD до канала

    BRACE Around ROD до канала

    BRACE AREAL TO ROD

    . 0005

    3 “мин. Конечное расстояние

  • F P поперечный = 1,370 фунтов
  • F P Londudinalinal = 1,0355 LBS. Vertical = 2,810 lbs
  •

    Brace Around Rod to Channel

    (OPM Page 5a.4)

    Flush to End

  • F P Transverse = 2,375 lbs
  • F P Longitudinal = 935 lbs (640 lbs opp.)
  • F P Vertical = 2,605 lbs
  •

    Brace Around Rod Thru Channel

    (OPM Page 5A.5)

    1-1/2 “мин. Конечное расстояние

  • F P Спространный = 1565 фунтов
  • F P 8849 F P 8584 F P 88849 соч. )
  • F P Vertical = 2,068 lbs
  •

    Rod Thru Channel

    (OPM Page 5a.6)

    Flush to End

    • F P Вертикальный = 2 068 фунтов

    Стержень к каналу

    (OPM Page 5A.7)

    3 “Мин. Конечное расстояние

    • F P

      2
    • F P 9000
    • F P 9000 9001 2
    • F P 9000 9001 2
    • .0039

    Rod to Channel

    (OPM Page 5a.7)

    Flush to End

    • F P  Vertical = 2,065 lbs

    6)  Rod Stiffeners

    (OPM Раздел 6d)





    P2486

    P2486US

    P2485K

    P2485

    Советы по установке круглых воздуховодов | Семейный мастер на все руки

    Установка воздуховодов не составит труда, если у вас есть эти советы экспертов.

    Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

    1 / 12

    photoBeard/Shutterstock

    Работа с круглыми воздуховодами

    Добавляете ли вы новые теплотрассы в подвал или меняете компоновку существующей системы HVAC, вы, вероятно, будете работать с круглыми металлическими воздуховодами. Мы попросили Боба Шмаля дать нам несколько советов. Боб занимался консервированием более 40 лет. Он настаивает, что все еще не знает всего о воздуховодах, но нас это не убедило. Эти советы должны помочь сделать вашу следующую работу более гладкой.

    2 / 12

    Семейный мастер на все руки

    Установка заслонок на регистрах для регулирования потока воздуха

    Добавление теплотрасс в подвале может изменить поток воздуха в воздуховодах, идущих в другие помещения. Каждый регистр должен иметь свой собственный демпфер, к которому можно получить доступ для регулировки, чтобы сбалансировать воздух. Если к этим демпферам нельзя получить доступ снизу, вам нужно установить их достаточно близко к регистру, чтобы вы могли добраться до них через отверстие регистра. Боб любит 4 x 10 дюймов. сапоги (не показаны) — в них можно легко поместить руку, чтобы отрегулировать амортизаторы, и для такого размера существует больше вариантов покрытия решетки.

    3 / 12

    Семейный мастер на все руки

    Не сдирайте старую ленту с металлического воздуховода

    Если вам нужно разобрать существующие фитинги воздуховода, нет необходимости сначала снимать старую ленту из фольги. Вместо этого просто надрежьте ленту по шву канцелярским ножом и выкрутите винты прямо через ленту. Когда придет время переклеивать, просто счистите пыль и наклейте новую ленту прямо поверх старой.

    4 / 12

    Семейный мастер на все руки

    Боб не фанат гибких воздуховодов системы отопления

    Гибкие воздуховоды, несомненно, легче устанавливать, чем металлические, но учтите следующее: гибкий воздуховод со временем может изнашиваться. Он собирает пыль и его практически невозможно очистить. Гибкий воздуховод должен быть больше, чем трубы, чтобы обеспечить такое же количество воздушного потока. Самая распространенная проблема, с которой сталкивался Боб: «Люди проявляют небрежность и слишком острые повороты, что создает перегибы, сильно ограничивающие воздушный поток».

    5 / 12

    Семейный мастер на все руки

    Соберите металлический воздуховод, как молнию

    Собирая трубу, начните с одного конца и соедините шов, как молнию. Одной рукой держите два края рядом, а другой надавливайте вниз. Используйте ногу, верстак или землю, чтобы поддержать заднюю часть трубы. Если вы допустили ошибку и вам нужно разобрать трубу, бросьте ее плашмя на землю швом вверх. Он должен разойтись.

    6 / 12

    Семейный мастер на все руки

    Ножницы для отверстий прекрасно подходят для работы в труднодоступных местах при замене воздуховодов

    Ножницы-авиаторы прекрасно подходят для вырезания отверстий в магистральных линиях, но только при наличии достаточного места. Если вы имеете дело с тесными помещениями и у вас есть угловая дрель или приспособление, вы можете инвестировать в резак для отверстий в листовом металле. В противном случае вам, возможно, придется снять магистральную линию.

    7 / 12

    Семейный мастер на все руки

    Стыковые соединения внахлест с соединителями натяжной ленты

    Когда вы устанавливаете трубу между двумя неподвижными частями, невозможно вставить трубу с помощью обжатых концов и при этом получить требуемый 1-1/2 дюйма. перекрывается с обоих концов. Наложите одну сторону, как обычно, и сделайте стык с другой. Используйте соединительную ленту, чтобы завершить стыковое соединение.

    Если у вашего поставщика нет соединителей для натяжных лент, сделайте их сами, отрезав кусок трубы так, чтобы концы перекрывались, а затем прикрутите и зафиксируйте ленту на месте. Если вы работаете с 6-дюймовым. труба, вам нужно будет использовать 7-дюймовый. труба для банд.

    8 / 12

    Семейный мастер на все руки

    Загерметизируйте отводы

    Загерметизируйте (не заклеивайте лентой) соединение между магистральным трубопроводом и отводом (коленом), прежде чем подсоединять к нему трубы. Таким образом, вы сможете отклонить отвод в сторону, чтобы заделать над ним герметик. Обычный силикон подойдет.

    9 / 12

    Семейный мастер на все руки

    Оставьте подложку на ленте на металлических воздуховодах

    Если воздуховоды будут скрыты, все швы должны быть проклеены лентой или загерметизированы. Вот хитрость Боба, как заклеить шов на трубе, установленной близко к черновому полу: Отрежьте кусок ленты из фольги по длине. Отклейте часть подложки. Сдвиньте подкладку вверх и над трубой. Наконец, потяните вниз подложку, которая потянет за собой ленту. Инспекторы захотят знать, что вы использовали одобренную ленту, поэтому купите материал с надписями или оставьте рулон на месте до проверки.

    10 / 12

    Семейный мастер на все руки

    Сделайте две метки для резки при замене воздуховода

    При резке трубы Боб любит отмечать маркером нужный размер на каждой стороне открытого шва. Плоский металл резать легче, чем изогнутый, поэтому он использует свое колено, чтобы поддерживать и сплющивать трубу, пока открывает ее. Затем вы просто смотрите на дальнюю отметку, пока делаете разрез. Это будет прямо и идеально каждый раз. Боб предпочитает вырезки, сделанные Malco, которые стоят менее 35 долларов в Интернете. Если вам не нравятся поездки в отделение неотложной помощи, надевайте перчатки, когда режете трубу — материал острый как бритва.

    11 / 12

    Семейный мастер на все руки

    Используйте опорные кронштейны и три винта для уменьшения движения и шума

    Каждая труба нуждается в поддержке. Вы можете использовать практически любую опору, которую хотите, но регулируемые стальные опорные кронштейны быстро и легко. И не забудьте прикрутить трубу к подвеске балки, чтобы трубы не звенели, когда кто-то топает этажом выше. Каждое соединение требует трех винтов. Они не должны быть равномерно распределены. Используйте 1-дюйм.

Добавить комментарий

Ваш адрес email не будет опубликован.
