Врезка в воздуховод прямоугольная: в прямоугольный и круглый воздуховод

Врезка в воздуховод: назначение, виды и монтаж

Для обустройства вентиляции все чаще применяются сложные архитектурные решения, которые предполагают создание разветвлённой сети воздуховодных магистралей. Для монтажа таких линий требуются различные приспособления для крепежа и соединения воздуховодных труб, в том числе врезка для воздуховода, без которой сегодня не обходится ни один сложный проект.

Содержание

• Что такое врезка: назначение и особенности
  • Материалы и производство
  • Технические характеристики
• Разновидности

Что такое врезка: назначение и особенности

Врезка — фасонное изделие, которое применяют для соединения деталей воздуховода между собой в любой плоскости для подвода или отвода воздуха от центральной трубы и регуляции уровня давления и объёма воздуха. Чаще всего врезка применяется для модернизации систем или для выполнения разводки, чтобы соединение было надёжным.

Материалы и производство

Материалом для изготовления изделия служит:

• рулонная оцинкованная сталь (0. 55 — 1.2 мм),
• рулонная нержавейка (0.5-1.2),
• листовая нержавейка (1.4-2.0).

Представляет собой простейшее фасонное приспособление для соединения воздуховодных трубопроводов.

Технические характеристики

Фасонные изделия для соединения воздуховодов различаются по типу сечения, размерами и диаметром. Длина изделия не регламентируется.

Технические параметры врезок:

Длина (мм)	Диаметр (мм)	Площадь м2	Вес (кг)
100-200	40	0.3-0.6	0.2-0.3
250-560	60	0.8-0.18	0.4-1
630-900	80	0.2-0.33	1.1-2.6
1000-1250	100	0.37-0.5	3-4

Изделие оснащено отбортовкой для создания более надёжного крепления и ниппелем, который нужен для соединения воздуховода с центральной вентиляционной трубой аналогичного сечения.

Как правило, и сами воздуховоды и соединительные детали к ним выпускаются одними и теми же производителями из отходов производства труб, это отражается на цене изделий.

Обратите внимание! Врезка по функциональности и назначению похожа на тройник, но это более дешёвый и простой вариант приспособления для соединения труб, что сокращает не только время на монтаж воздуховода, но и затраты.

Разновидности

По типу сечения бывает врезка прямоугольного и круглого сечения, т.е используется для двух видов соединения — в плоскость и в трубу.

По сути разница в монтаже определяется только сечением труб:

• в одном случае, это соединение круглой либо прямоугольной к прямоугольному центральному воздуховоду;
• во втором случае, круглая или прямоугольная труба присоединяется к круглой главной магистрали.

При соединении в плоскость используется прямое соединение, когда в плоской трубе делается отверстие соответствующего сечения размером больше, чем сечение присоединяемого элемента. Диаметр или стороны прямоугольного отверстия должны быть на 5 см больше, чем диаметр или длина сторон сечения.

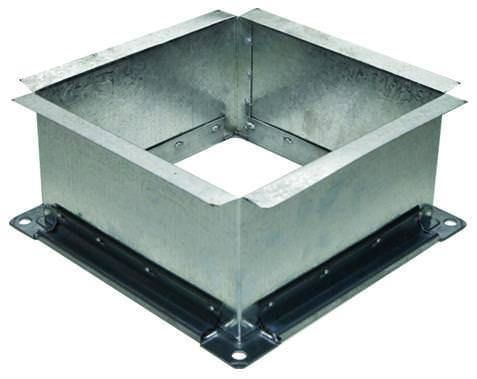

Прямоугольная врезка крепится к центральной трубе саморезами и заклёпками, а также с помощью тонкого слоя силиконового уплотнителя, который обеспечивает герметичность. Изделие отбортовку с большей стороны, и соединительные рейки с другого меньшего по периметру конца.

Прямая круглая врезка служит для соединения круглого воздуховода с основной прямоугольной магистралью. Единственное различие в монтаже — отверстие в плоскости прямоугольной трубы делается круглым.

Для монтажа разветвлений в круглый воздуховод применяются врезки для соединения в трубу круглой формы, т.е как прямоугольных элементов с круглой, так и для монтажа обеих труб круглого сечения. Процесс соединения практически не отличается.

Врезка прямоугольная на круглый воздуховод — Венткороб

Врезка прямоугольная на круглый воздуховод используется в промышленной вентиляции для соединения прямоугольных вентиляционных труб, решеток с круглыми участками. Стандартная высота врезки h=100 мм, отбортовка 20 мм. Врезки выпускаются на рамке из шины или без нее.

D воздуховода, мм	Размер врезки, мм	Толщина, мм	Площадь, м2
100	100х100	0,5	0,06
100	150х100		0,08
100	200х100		0,09
100	250х100		0,11
100	300х100		0,13
100	400х100		0,16
160	100х150		0,06
160	150х150		0,09
160	200х150		0,1
160	250х150		0,13
160	300х150		0,14
160	400х150		0,18
160	500х150		0,21
160	600х150		0,25
200	100х200		0,1
200	200х200		0,14
200	250х200		0,17
200	300х200		0,19
200	400х200		0,23
200	500х200		0,28
200	600х200		0,32
200	700х200		0,36
200	800х200		0,4
250	100х250		0,12
250	150х250		0,15
250	200х250		0,17
250	250х250		0,2
250	300х250		0,22
250	400х250		0,27
250	500х250		0,32
250	600х250		0,37
250	700х250		0,42
250	800х250		0,47
250	900х250		0,51
315	100х300		0,14
315	150х300		0,16
315	200х300		0,18
315	250х300		0,2
315	300х300		0,23
315	400х300		0,27
315	500х300		0,32
315	600х300		0,36
315	700х300		0,41
315	800х300		0,64
315	900х300		0,5
355	600х350		0,43
400	100х400		0,19
400	150х400		0,23
400	200х400		0,26
400	250х400		0,29
400	300х400		0,32
400	400х400		0,39
400	500х400		0,45
400	600х400		0,51
400	700х400		0,58
400	800х400		0,64
400	900х400		0,7
500	150х500	0,7	0,28
500	200х500		0,32
500	250х500		0,36
500	300х500		0,4
500	400х500		0,47
500	500х500		0,54
500	600х500		0,62
500	700х500		0,69
500	800х500		0,77
500	900х500		0,84
630	150х600		0,32
630	200х600		0,35
630	250х600		0,38
630	300х600		0,42
630	350х600		0,45
630	400х600		0,48
630	500х600		0,55
630	600х600		0,62
630	700х600		0,69
630	800х600		0,76
630	900х600		0,82
800	800х800		1,16

воздуховодов — как я могу сместить 6-дюймовые воздуховоды всего на несколько дюймов?

спросил 1 год, 6 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 3к раз

Я устанавливаю вытяжку, и из-за потолочной балки на пути я должен сместить воздуховод, проходящий через потолок, примерно на 3 дюйма от центра вытяжки.

Я должен сделать это в пределах примерно 30 дюймов от высоты от вытяжки до потолка. Проще всего было бы просто использовать полужесткие воздуховоды, однако из того, что я читал, это считается менее чем идеальным из-за возможности накопления смазки на гребнях. Хотя я думаю, что если я растяну его на 100%, это сведет к минимуму гребни. У меня недостаточно места, чтобы поставить локти, и это в любом случае компенсировало бы это слишком сильно.

Варианты, которые я могу придумать, это…

1. Просто используйте полужесткие воздуховоды
2. Используйте жесткие воздуховоды для первых нескольких футов (где, возможно, скопление жира будет самым сильным), затем перейдите к полужестким воздуховодам через потолок и обратно к жестким на чердаке.
3. ??? Я понятия не имею.

Есть предложения?

• воздуховоды
• вытяжной вентилятор

1

30 дюймов роста? 3 дюйма смещения? Вам необходимо научиться использовать многосекционные жесткие отводы воздуховодов, которые можно поворачивать значительно меньше, чем 90 градусов, по которым вы их покупаете. У вас есть достаточно места, чтобы сделать небольшое смещение, используя пару локтей, повернутых в любую степень соответствия, и вы получите именно то смещение, которое вам нужно. Вы можете буквально повернуть их до упора, так что 5, 10, 15 или 27,3 градуса могут быть легко достигнуты.

Каждая секция колена может поворачиваться относительно других. Изображение с directflues UK – без принадлежности, но хорошая иллюстрация (включая возможность того, что вы могли бы зачет с одним, если бы так получилось.)

1

Если в ваших вытяжках используется прямоугольный воздуховод, например 3,25 X 12 дюймов или 3,25 X 14 дюймов, а не круглый воздуховод, я бы обратился к изготовителю воздуховодов или в мастерскую HVAC и попросил их сделать воздуховод точно такой, какой вам нужен. Объясните им, для чего нужен воздуховод, чтобы они могли изготовить воздуховод в соответствии с применением.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

5 самых популярных способов подвески воздуховодов (которые должен знать каждый подрядчик)

Давайте проясним ситуацию. Вы, вероятно, знакомы со всеми традиционными способами подвешивания воздуховодов — с помощью хомутов, хомутов, резьбовых стержней, распорок и балочных зажимов. И давайте не будем забывать все эти маленькие гайки и шайбы. Все эти традиционные методы прекрасно работают. Ведь это так всегда было сделано, верно?

Но что, если я скажу вам, что существуют новые, более быстрые и универсальные методы подвешивания воздуховодов, о которых вы, возможно, не знаете? Методы, которые могут сократить время монтажа воздуховодов вдвое? Методы, которые могут стать глотком свежего воздуха для подрядчика, пытающегося выполнить свою работу быстрее и быть более конкурентоспособным? Методы, проверенные SMACNA, соответствующие требованиям Buy American Act, могут быть легко отрегулированы по высоте или выровнены без инструментов, а также легкие и компактные для переноски по рабочей площадке?

Прочтите 5 лучших способов подвески воздуховодов, которые должен знать каждый подрядчик.

Номер 1 — для спирального воздуховода: комплект подвески для кабеля HangFast

Если вы подвешиваете спиральный воздуховод, это самый быстрый способ сделать это. Комплект подвески для кабеля HangFast (HF) компании Gripple включает в себя отрезок кабеля с предварительно прикрепленным креплением на конце и застежку Gripple. Наиболее популярным концевым креплением является петлевой конец, который позволяет быстро закрепить его вокруг балки или стержня. Но также доступны многие другие варианты крепления концов троса к конструкции (шпилька, 9ушко 0 градусов и т. д.). Это единственная подвеска Gripple, доступная в пяти размерах, с безопасной рабочей нагрузкой от 25 до 715 фунтов на подвеску. Если вы хотите отрегулировать или выровнять воздуховод, простой ключ для разблокировки, вставленный в застежку, облегчит эту задачу. Эту подвеску можно использовать для подвешивания небольших спиральных воздуховодов в одной точке, а также больших спиральных воздуховодов в конфигурации люльки.

Нажмите здесь для просмотра видео0087

Подобно HF, этот комплект подвески поставляется с отрезком кабеля с предварительно прикрепленным креплением на конце. Однако застежка Express (XP), входящая в этот комплект, имеет защелку. Эта функция делает регулировку высоты и уровня еще проще и не требует ключа разблокировки. Комплект Gripple Express доступен в двух размерах с безопасной рабочей нагрузкой 33 фунта или 100 фунтов на подвеску.

Установка спиральных воздуховодов подвиг. XP2 и цикл

Номер 3 – Для прямоугольных воздуховодов: Трапециевидная подвеска для воздуховодов

Без сомнения, это лучший способ подвешивания прямоугольных воздуховодов, который полностью меняет правила игры для монтажников. Комплект трапециевидных подвесок для воздуховодов включает крепеж, который крепится непосредственно к нижним углам воздуховода с помощью саморезов. Это можно сделать на земле, что сводит к минимуму время нахождения установщика в воздухе. Затем через крепления вставляются кабельные подвески, чтобы быстро подвесить прямоугольный воздуховод. Duct Trapeze имеет расцепляющий штифт, который позволяет быстро регулировать высоту и уровень, а также дополнительную резиновую прокладку для предотвращения утечки воздуха и гашения вибрации. Этот метод подвешивания полностью устраняет необходимость в резьбовых стержнях и громоздких распорных опорах. И каждая вешалка имеет щедрую безопасную рабочую нагрузку в 100 фунтов.

Канальная трапеция | Фокус на продукте

Номер 4 — также для прямоугольных воздуховодов: подвеска Butterfly Trapeze

Как и трапеция воздуховода, крепеж Butterfly Trapeze, включенный в этот комплект подвески, крепится непосредственно к воздуховоду с помощью саморезов, но на этот раз он крепится к бокам. Это идеальный вариант, если воздуховод висит близко к потолку или если нет возможности прикрепить его к нижним углам. Он имеет тот же расцепляющий штифт для легкой регулировки высоты и выравнивания, а также такую ​​же большую безопасную рабочую нагрузку в 100 фунтов на вешалку. Butterfly Trapeze также имеет резиновую прокладку для предотвращения утечки воздуха и гашения вибрации.

Бабочка Трапеция | Фокус на продукте

Номер 5 — для систем ОВКВ, распорных опор и сборных стоек: подвеска UniGrip

Такой подвески для кабелей вы еще не видели. Как и другие подвески для тросов Gripple, комплект подвески UniGrip содержит отрезок троса с предварительно прикрепленным креплением на конце и застежкой. Разница заключается в самом креплении UniGrip, которое может похвастаться самыми высокими сравнимыми показателями грузоподъемности среди всех тросовых подвесок Gripple, имеет простую кнопку на верхней части, которую можно повернуть для блокировки, и поставляется в 8 вариантах в зависимости от вашего применения подвески.
