Хомуты для крепления воздуховодов: Вентиляционные хомуты для крепления воздуховодов в Москве по низкой цене производителя Суплер

Крепление воздуховодов

Вид расходника

Кронштейны Хомуты Шинорейки Уголки Анкеры Другое

Сбросить фильтр

• 98,90 ₽
  Диск отрезной теперь в вашей корзине покупок

• 5,40 ₽

  HUD-1 пластиковый анкер теперь в вашей корзине покупок

• 8,10 ₽

  HUD-L пластиковый анкер удлиненный теперь
  в вашей корзине покупок

• 160,04 ₽

  HAM-M (Hilti) Анкер гильза теперь в вашей корзине покупок

• 108,79 ₽

  HUS3-I 6 анкер-шуруп с головкой с внутренней резьбой (Hilti) теперь в вашей корзине покупок

• 1 150 ₽

  Анкер латунный цанга теперь в вашей корзине покупок

• 402 ₽

  Анкер забивной стальной теперь в вашей корзине покупок

• 150 ₽

  Дюбель-гвоздь теперь в вашей корзине покупок

• 150 ₽

  Болт теперь в вашей корзине покупок

• 150 ₽
  Гайка теперь в вашей корзине покупок

• 4,50 ₽

  Гайка М8 удлиненная теперь в вашей корзине покупок

• 207 ₽

  Шайба теперь
  в вашей корзине покупок

• 161 ₽

  Шайба М8 увеличенная теперь в вашей корзине покупок

• 253 ₽

  Саморез теперь
  в вашей корзине покупок

• 380 ₽

  Заклепка вытяжная теперь в вашей корзине покупок

• 19 ₽

  Кронштейн L теперь в вашей корзине покупок

• 19 ₽
  Кронштейн Z теперь в вашей корзине покупок

• 1 700 ₽

  MULTIBAND – лента хомутная теперь в вашей корзине покупок

• 1 700 ₽

  MULTICLAMPS – зажимы хомутные теперь в вашей корзине покупок

• 164 ₽

  МХ – хомут быстросъемный теперь в вашей корзине покупок

• 55 ₽

  Хомуты для воздуховодов теперь
  в вашей корзине покупок

• 15 ₽

  Хомуты сантехнические м8 теперь в вашей корзине покупок

• 6 ₽

  Шпилька сантехническая 6*100 теперь в вашей корзине покупок

• 611 ₽

  Перфолента теперь в вашей корзине покупок

• 10,93 ₽

  ССВ-24 теперь в вашей корзине покупок

• 113 ₽

  ТРАВЕРСА теперь в вашей корзине покупок

• 11,16 ₽

  УГФ-0 уголок 65 для шинорейки 20 теперь в вашей корзине покупок

• 16 ₽

  УГФ-1 уголок 90 для шинорейки 20 теперь в вашей корзине покупок

• 20 ₽

  УГФ-2 уголок 110 для шинорейки 30 теперь в вашей корзине покупок

• 70,15 ₽

  Шинорейка 20 теперь в вашей корзине покупок

• 1
• 2
• Следующая »

Хомуты вентиляционные монтажные для горизонтального крепления вентиляционных труб и воздуховодов с резиновым профилем

---

Широко применяются для крепления круглых воздуховодов, труб (металлических или пластиковых), шлангов, кабелей и т. д.

---

• Диапазон зажима, мм:11 – 219
• Гайка:М8, М10

Изготавливается хомут из оцинкованной стали, что обеспечивает хомуту высокую прочность. Профиль, использующий в качестве прокладки в хомутах данного вида, характеризуется отличными эксплуатационными показателями. В числе прочего он устойчив к воздействию прямых солнечных лучей, старению, повышенной влажности, кислотам, парам спирта и перепадам температур, и может использоваться в агрессивных средах.

Резиновый профиль данных хомутов позволяет значительно уменьшить передаваемую на крепеж вибрацию. За счет этого обеспечивается большая надежность крепления метиза в материале основания. Также резиновый профиль значительно снижает уровень шума в помещении, что актуально при размещении вентиляционной трассы в помещения общего назначения.

В нашем каталоге представлен широкий выбор типоразмеров хомутов для горизонтального крепления воздуховодов с резиновым профилем. Оптимальный подбор размера хомута гарантирует надежную фиксацию труб и сохранение их целостности в процессе монтажа и эксплуатации. В соответствии с наименованием хомуты данного вида предназначены только для горизонтального крепления труб, хомуты для вертикального крепления вы также можете найти в нашем каталоге.

При монтаже необходимо учитывать рекомендуемые нагрузки и подбирать соответствующее расстояние между точками крепления. Не зависимо от нагрузки на точку крепления, расстояние между соседними точками не должно превышать 4 м.

Используется для крепления труб к стенам (верт./горизонт.), к потолку, полу.
EPDM профиль для:

• снижения уровня шума до 15дб в соответствии с DIN 4109;
• уменьшение вибрации;
• частичной компенсации тепловых расширений.

Легко и надежно собирается с помощью винтов Philips.Винты защищены от утери во время сборки посредством пластиковых шайб. Гальванизирован для защиты от коррозии (гальванопокрытие толщиной 8-10 микрон).

Типо-размер	Диапазон зажима, мм	L, мм	H, мм	Сечение пластины, мм	Винт	Гайка	Упа-ковка, шт	Вес коро-бки, кг	Преде-льная нагрузка, кН	Реко-менду-емая нагр-узка, кН	Вес (кг.)
1/4	11-15	54,5	24,0	1,5*20	М5	М8	100	4,75	3,9	1,3	0,0475
3/8	16-20	58,5	26,0	1,5*20	М5	М8	100	5,20	3,9	1,3	0,0520
1/2	20-24	62,5	28,0	1,5*20	М5	М8	100	5,65	3,9	1,3	0,0565
3/4	25-30	68,5	31,0	1,5*20	М5	М8	100	6,00	3,9	1,3	0,0600
1	32-38	76,0	34,5	1,5*20	М5	М8	100	7,00	3,9	1,3	0,0700
1 1/4	39-46	91,5	39,0	1,5*20	М6	М8	50	4,35	4,8	1,6	0,0870
1 1/2	48-53	99,0	42,5	1,5*20	М6	М8	50	4,80	4,8	1,6	0,0960
54-58	54-58	105	45. 5	1,5*20	М6	М8	75	7,00	4,8	1,6	0,0933
2	59-66	112,0	49,0	1,5*20	М6	М8	50	5,60	4,8	1,6	0,1120
2 1/2	74-80	134,0	58,0	2,0*25	М6	М10	25	5,31	6,9	2,3	0,2124
3	87-94	146,5	63,5	2,0*25	М6	М10	25	5,76	6,9	2,3	0,2304
99-108	99-108	159. 5	71.5	2,0*25	М6	М10	30	7,00	7,8	2,6	0,2333
4	110-116	173,0	77,0	2,5*25	М6	М10	25	7,80	7,8	2,6	0,3120
120-129	120-129	186	83.5	2,5*25	М6	М10	30	9,30	7,8	2,6	0,3100
129-135	129-135	192	86. 5	2,5*25	М6	М10	20	6,30	7,8	2,6	0,3150
5	135-143	199,0	90,0	2,5*25	М6	М10	25	9,00	7,8	2,6	0,3600
149-161	149-161	215	98	2,5*25	М6	М10	30	10,02	7,8	2,6	0,3340
6	162-170	227,0	102,5	2,5*25	М6	М10	25	10,00	7,8	2,6	0,4000
198-207	198-207	264	123	2,5*25	М6	М10	20	8,88	7,8	2,6	0,4440
8	207-219	280,7	130,0	2,5*25	М6	М10	20	10,65	7,8	2,6	0,5325

Компания “ОблВент” предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Хомуты монтажные для горизонтального крепления воздуховодов с резиновым профилем — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!

Гибкая система скидок дает возможность заработать всем участникам сделки!

---

Тел.: +7 (495) 748-31-21

• L,Z,V,T – образные кронштейны с виброгасителем для монтажа воздуховодов и профнастила с гайкой…

  L,Z,V,Т – образный крепеж с виброгасителем для монтажа воздуховодов и профнастила с гайкой выполненный из качественной стали позволяет производить надежное крепление различных элементов при монтаже систем вентиляции и кондиционирования в промышленном. ..

  подробнее

• Сектор управления к дроссель-клапану

  Секторы управления к дроссель-клапану используются при изготовлении различных клапанов (дроссель-клапанов, воздушных заслонок) для применения в системах вентиляции и кондиционирования….

  подробнее

• Лента уплотнительная межфланцевая самоклеющаяся (каучук)

  Лента уплотнительная межфланцевая самоклеющаяся (каучук) изготавливается из непоршневого полотна – этилвинилацетата. Данный материал не пропускает воздух и воду, что позволяет ленте данного вида обеспечивать необходимую герметизации при монтаже возду…

  подробнее

• Перфолента

  Лента монтажная применяется для закрепления самых разнообразных элементов: воздуховодов, кабелей, пучков проводов и пр.

  подробнее

• Шипы самоклеящиеся

  Шипы самоклеющиеся являются функциональным крепежным элементом, который позволяет производить крепление различного теплоизоляционного или огнезащитного материала. …

  подробнее

• Монтажная пена

  Предназначена для теплоизоляции швов строительных конструкций, зданий и сооружений. Также пена используется для заполнения пустот при монтаже оконных и дверных блоков и технологических проемов при прокладке инженерных коммуникаций….

  подробнее

• Фланцы

  Фланец — это металлический диск, служащий для взаимного скрепления встык элементов систем вентиляции и кондиционирования.

  подробнее

• Анкеры и дюбели

  Дюбель представлен на рынке крепежного сегмента в виде пластикового или нейлонового изделий, предназначенного в соединении с другими крепежными элементами обеспечивать прочное соединение и крепление к несущей поверхности. …

  подробнее

• Скотч алюминиевый, армированный

  Скотч алюминиевый – это изготовленная из алюминия лента, имеющая на одной стороне акриловый клей. Армированный скотч представляет собой тканевую основу с покрытием полиэтилена….

  подробнее

КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ ВОЗДУХОВОДОВ – TORK TAG ХОМУТ

КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ ВОЗДУХОВОДОВ

КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ ВОЗДУХОВОДОВ

• L и Z-образные кронштейны применяются для крепления прямоугольных воздуховодов. Z-крепеж обычно используется при монтаже более массивных воздуховодов, дополнительный уголок кронштейна поддерживает корпус воздуховода снизу, тем самым с саморезов снимается часть нагрузки, а конструкции придается дополнительная жесткость
• Виброгаситель используется для компенсации легких колебаний воздуховода и снижения уровня шума
• Кронштейн V-образный используется для подвешивания и крепления к профнастилу

• productsContainer”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• productsContainer”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• productsContainer”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• productsContainer”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• productsContainer”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• productsContainer”>

  ДЕТАЛИ

27 октябрь 2017, понедельник

Хомуты Tork: как правильно подобрать хомут

Хомуты нужны для надежной герметизации труб, шлангов и в

06 июль 2017, четверг

Приглашаем на MIMS Automechanika Moscow 2017 21-24 августа

Приглашаем на MIMS Automechanika Moscow 2017 21-24 авгус

16 октябрь 2016, воскресенье

Сотрудничество с компанией TORK в 2017 году

Представляем новую презентацию TORKClamps!

05 сентябрь 2016, понедельник

Запуск обновленной версии сайта компании Tork

Простой и понятный интерфейс, удобный поиск, полный ката

05 сентябрь 2016, понедельник

Презентация Tork на MIMS Automechanika Moscow 2016

Компания Tork представила свою продукцию в Москве в рамк

TORKCLAMPS ПРОДУКЦИЯ

СКАЧАТЬ КАТАЛОГ

• content”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• content”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• content”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• content”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• content”>

  ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• ДЕТАЛИ

• content”>

  ДЕТАЛИ

• 27 октябрь 2017, понедельник

  Хомуты Tork: как правильно подобрать хомут

  Хомуты нужны для надежной герметизации труб, шлангов и в

• 06 июль 2017, четверг

  Приглашаем на MIMS Automechanika Moscow 2017 21-24 августа

  Приглашаем на MIMS Automechanika Moscow 2017 21-24 авгус

• 16 октябрь 2016, воскресенье

  Сотрудничество с компанией TORK в 2017 году

  Представляем новую презентацию TORKClamps!

• 05 сентябрь 2016, понедельник

  Запуск обновленной версии сайта компании Tork

  Простой и понятный интерфейс, удобный поиск, полный ката

• 05 сентябрь 2016, понедельник

  Презентация Tork на MIMS Automechanika Moscow 2016

  Компания Tork представила свою продукцию в Москве в рамк

Хомут для горизонтального крепления воздуховодов без резинового профиля.

Хомуты.Крепеж для вентиляции.

Главная » Крепеж для вентиляции » Хомуты » Хомуты для горизонтального крепления воздуховодов без резинового профиля

Хомуты без резинового профиля 100 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 125 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 160 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 180 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 200 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 250 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 280 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 315 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 355 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 400 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 450 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 500 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 560 мм М8/М10 для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 630 мм для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 710 мм для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 800 мм для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 900 мм для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомуты без резинового профиля 1000 мм для горизонтального крепления воздуховодов Количество * * укажите количество (кг, штук, м, л)

Хомут для вентиляции

Главная » Блог » Хомут для вентиляции

Вентиляционные хомуты для монтажа воздухоотводов

Вентиляционный хомут являются лучшим типом крепежа круглых воздухоотводов друг к другу, к стенам, потолку и другим ограждающим конструкциям. При их помощи можно монтировать как обычные, так и изолированные воздушные каналы.

Типы и особенности конструкции

В зависимости от назначения, их принято разделять на две основные группы:

Обжимные, представляют собой устройства круглой формы, изготовленные из стальной ленты, затягивающиеся с одной стороны при помощи болтового соединения. Такие зажимы могут выпускаться различной ширины, с виброгасящей вставкой или без нее.

Монтажные хомуты для крепления воздуховодов, как правило, состоят из двух полукруглых стальных полос, стягиваясь между собой с двух противоположных сторон при помощи болтового соединения. Так же, как и обжимные, монтажные зажимы могут иметь виброгасящую резиновую вставку.

Крепление воздуховодов к потолку происходит посредством забивного анкера и резьбовой шпильки, которая одной стороной фиксируется непосредственно в устройстве, а второй стороной – в перекрытии. Их называют хомутами с центральным креплением.

Существуют устройства, которые фиксируются на ограждающих конструкциях посредством двух шпилек, поэтому имеют боковые крепления.

Существует еще один вид монтажных зажимов – это стеновые. В зависимости от конструкции они могут быть регулируемыми и не регулируемыми. В регулируемых, посредством специального механизма регулируется просвет между стеной и воздухопроводом.

Характеристики изделия

Материал, который применяется для производства – стальная полоса с покрытием от коррозии, толщиной от 1 до 3 мм. Ширина полосы может быть различной, в зависимости от тех. условий. На основании ТУ 36-1195—84 устройство диаметром до 40 см, делается стандартной ширины 2,5 см; от 40 до 160 см – 3 см. На сегодняшний день наиболее распространены изделия с диаметром: 100, 125, 160, 200, 250, 315, 350, 400мм. Они имеют идеальное сочетание низкой стоимости и высокой эксплуатационной эффективности.

Хомут для воздуховодов обрезиненный используется для снижения вибрации и аэродинамических шумов, создаваемых потоком воздуха. Резина, применяющаяся в качестве виброгасителя, отличается стойкостью к перепадам температур, старению, УФ излучению и воздействию агрессивных сред. Устройство может применяться в температурном диапазоне от -45 до + 120 С°.

Сфера применения

Обжимные приспособления применяются для фиксации воздуховодов между собой. Монтажные зажимы, с центральным расположением крепежа, используются исключительно для установки и фиксации горизонтальных воздушных каналов круглого сечения. Изделия с боковым расположением крепежа подразумевают использования двух резьбовых тяг и поэтому могут применяться как для горизонтальных, так и для вертикальных воздухопроводов. Для фиксации воздушных каналов, в паре к креплению используются:

• Резьбовые шпильки различной длины.
• Подвески не регулируемые.
• Подвески регулируемые.
• Тяги.
• Талрепы.

Кроме фиксации воздухопроводов, монтажные хомуты используют для создания подвесных кабельных магистралей.

Используя это изделие по назначению, вы значительно продлите срок его службы.

Хомут для воздуховодов

Популярным крепежным элементом при монтаже системы вентиляции у монтажников являются вентиляционные хомуты. Это обусловлено удобством в применении и невысокой стоимостью изделий. Мы предоставляем монтажным вентиляционным компаниям широкий выбор хомутов для воздуховодов с резиновым профилем и без уплотнителя. В дополнение к выгодной цене хомутов наши клиенты получают прямую экономию на логистике. Мы отгрузим со склада в Москве вместе с заказом на круглые воздуховоды необходимый крепеж для монтажа. Цена Цена хомутов для воздуховодов Мы продаем со склада в Москве ( м. Печатники) хомуты для крепления воздуховодов по конкурентоспособной цене. Тысячи клиентов доверяют нам комплектацию заказов расходными материалами для монтажа систем вентиляции. Хомуты для вентиляционных труб из оцинкованной стали с резиновым профилем и без него всегда готовы к отгрузке! Звоните по телефону 8 (495) 989 66 82 Конструкция Конструкция хомутов для воздуховодов Хомут для крепления воздуховодов (без уплотнителя) производится из оцинкованной стали, представляет собой два полукруга, скрепляемых запорными винтами. Рекомендуется использовать вариант конструкции с комбинированной гайкой для быстрого и практичного монтажа круглых воздуховодов. Хомут для воздуховода с резиновым профилем позволяет снизить передачу вибрации по каналам воздуховодов и отличается от предыдущего варианта наличием уплотнителя. Важно! Мы поставляем хомуты для вентиляции, имеющие конструктивные преимущества: ·большой угол раскрытия гарантирует удобный монтаж ·запорные винты имеют защиту от выпадения ·удобный крестообразный шлиц запорных винтов ·приварная гайка снабжена комбинированной резьбой (М8/М10) ·резиновое уплотнение устойчиво к УФ-лучам Рабочий диапазон изделий от -50 С до 100 С

Поделиться Твитнуть Поделиться Поделиться Поделиться Поделиться

Просмотров: 6 497

Вентиляционные хомуты для крепления воздуховодов в Москве по низкой цене производителя Суплер

среди производителей комплектующих

для систем вентиляции

В зависимости от объема стоимость может быть меньше! – уточняйте цены у менеджеров компании.

Выгодная цена производителя

В наличие на складе

Поставка точно в срок

Хомуты для горизонтального крепления воздуховодов

Легко монтируемые хомуты без резинового профиля применяются при монтаже вентиляционных систем и систем кондиционирования воздуха для крепления воздуховодов и различных элементов системы к потолку и стенам при помощи забивного анкера и резьбовой шпильки.

Способ крепления горизонтальных воздуховодов с круглым сечением при помощи хомутов отличается простотой и эффективностью и позволяет монтировать как обычные, так и изолированные воздуховоды.

Хомут изготавливается из оцинкованного листового металла толщиной 3 мм. Толщина цинкового защитного слоя – 8 – 10 мкм. Размер приварной гайки – М8 и М10. Для крепления хомута к строительным конструкциям используются забивной анкер и металлическая шпилька, при помощи которой происходит регулировка высоты подвеса воздуховода.

Хомуты для крепления горизонтальных круглых воздуховодов являются оптимальным видом крепежа. Их зажимы позволяют обеспечить надежное крепление воздуховодов к различным строительным конструкциям – стенам, потолку и стойкам. Хомуты без резинового профиля отличаются выгодным сочетанием продолжительного эксплуатационного ресурса и низкой стоимости.

Благодаря тесному многолетнему сотрудничеству компании SUPLER с поставщиками комплектующих для вентиляционных систем, а также наличию собственной производственной площадки, мы предлагаем нашим клиентам надежную сертифицированную продукцию по доступным ценам.

Обратившись в компанию SUPLER, Вы получите бесплатную квалифицированную помощь в подборе качественных комплектующих для систем вентиляции и сможете выгодно купить у нас все необходимое.

Скачать каталог Прайс лист Сертификаты

Хомут для крепления круглых воздуховодов

Широкий ассортимент крепежа и оборудования

для его установки

Хомут используется для вертикального или горизонтального крепления воздуховодов. Изготовлен из оцинкованной стали. Размер хомута подбирается по внешнему диаметру воздуховода. Хомут для воздуховодов позволяет безопасно скреплять вентиляционные трубы круглого сечения. Хомут имеет гальваническое покрытие (от коррозии) толщиной 8-10 мкр. При монтаже воздуховодов следует учитывать нагрузку на хомуты и рассчитывать расстояние между соседними креплениями. При этом расстояние не должно быть более 4 метров. Хомут должен плотно прилегать к поверхности воздуховода. Варианты исполнения: Гальванизированная сталь шириной 20 и 25 мм., без резинового уплотнителя. Центральная гайка М8/М10.

Артикул	Наименование	Диаметр	Упаковка	Цена ЕВРО/шт.
473080	NSF-80	80 мм.	1х60	0,55
473100	NSF-100	100 мм.	1х60	0,55
473125	NSF-125	125 мм.	1х60	0,62
473150	NSF-150	150 мм.	1х60	0,68
473160	NSF-160	160 мм.	1х60	0,74
473180	NSF-180	180 мм.	1х60	0,78
473200	NSF-200	200 мм.	1х30	0,84
473225	NSF-225	225 мм.	1х30	0,92
473250	NSF-250	250 мм.	1х30	0,92
473280	NSF-280	280 мм.	1х30	1,11
473300	NSF-300	300 мм.	1х30	1,16
473315	NSF-315	315 мм.	1х30	1,21
473355	NSF-355	355 мм.	1х20	1,37
473400	NSF-400	400 мм.	1х20	1,62
473450	NSF-450	450 мм.	1х10	2,27
473500	NSF-500	500 мм.	1х10	2,58
473560	NSF-560	560 мм.	1х10	2,74
473600	NSF-600	600 мм.	1х10	3,39
473630	NSF-630	630 мм.	1х10	3,39
473710	NSF-710	710 мм.	1х10	4,27
473800	NSF-800	800 мм.	1х10	5,10
473900	NSF-900	900 мм.	1х10	6,27
473990	NSF-1000	1000 мм.	1х10	6,72
473991	NSF-1120	1120 мм.	1х10	8,40
473992	NSF-1250	1250 мм.	1х10	8,96

---

Смотрите также

• Вентиляция в ванной частного дома
• Наладочные работы автоматики систем вентиляции
• Вентиляция в сауне
• Приточно вытяжная вентиляция бассейна
• Вентиляция мансардного этажа деревянного дома
• Велорюкзак на спину с вентиляцией
• Расчет воздушного отопления совмещенного с приточной вентиляцией
• Вентиляция для загородного дома
• Расчет вытяжной вентиляции цеха
• Вентиляция для кухни с газовой плитой
• Как сделать вентиляцию подвала гаража из одной трубы

как рассчитать длину каналов и дистанцию до других конструкций

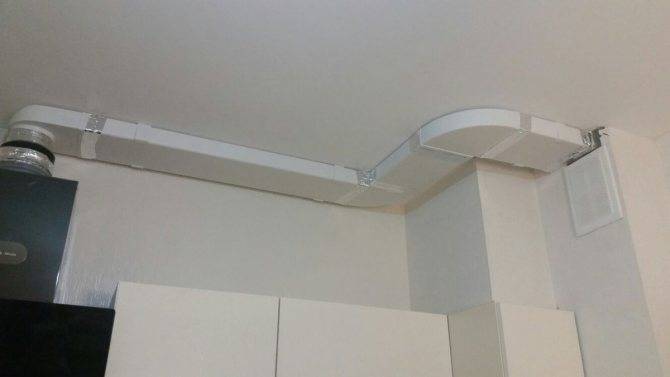

Монтаж воздуховодов

Практически все работы по обустройству системы воздухообмена проводятся на высоте. Этот аспект предусматривает привлечение подъёмного оборудования и проведение инструктажа персонала по мерам безопасности. Крепление воздуховодов вентиляции должно проводиться в соответствии со следующими правилами:

1. К работе допускается только исправная техника и персонал, прошедший обучение. На монтаж выдаётся отдельный наряд.
2. Места проведения высотных работ ограждаются временными преградами или обозначаются предупредительными знаками. Проход по данной территории ограничивается.
3. Прямые участки длиной до 30 м предварительно собираются на полу. Подъем заготовок осуществляется после проверки надёжности крепежа.
4. Установка вентиляционных труб проводится в соответствии с проектной документацией. Все изменения и дополнения должны согласовываться с разработчиком плана и руководителем стройки.

Способ монтажа выбирается исходя из особенностей здания, технических решений проектировщиков и наличия в помещениях установленного ранее строительного оборудования.

Соединение воздуховодов между собой

Стыковка каналов и оборудования должна проводиться так, чтобы место соединения было герметичным и устойчивым к усадке здания, перепадам влажности и температуры.

В отношении вентиляции из различных материалов действуют следующие правила монтажа:

1. Соединение металлических звеньев и деталей. Изделия из стали толщиной менее 2 мм соединяются с помощью фланцев и болтов, накидными гайками, бандажами и раструбами. Фиксация между собой толстых труб, вентилятора и электродвигателя осуществляется с помощью сварки.
2. Соединение пластиковых каналов. В зависимости от применяемого материала (полиэтилен, полипропилен, поливинилхлорид) стыкуются в раструб, сваркой, пайкой или путём склеивания.
3. Стыковка круглых каналов. Осуществляется с помощью фланцев, бандажа и муфты.
4. Стыковка прямоугольных каналов. Выполняется путём наложения шины или соединения фланцами.

В качестве прокладочного материала выбирается резина или полиуретан.

Крепление воздуховодов к строительным конструкциям

Прикрепление вентиляционных каналов к несущим конструкциям осуществляется такими монтажными приспособлениями:

1. Тяги с резьбой. Используются для фиксации пластиковых, алюминиевых конструкций и каналов из стали толщиной менее 1,5 мм. Одно крепление делается на 2 м трассы.
2. Закладные детали в бетоне. К ним привариваются кронштейны, на которые согласно проектному положению привариваются стальные трубы.
3. Хомуты. Закрепляются на вертикальных и горизонтальных панелях с помощью анкерных болтов или пластиковых дюбелей.

На одной вентиляционной системе могут использоваться несколько видов крепежа. Выбираются варианты, которые обеспечивают прочность конструкции при минимальных финансовых затратах.

Виды крепления воздуховодов: а) при помощи Z-образного профиля и шпильки; б) при помощи траверса и шпильки; в) при помощи L-образного профиля и шпильки; г) при помощи хомута и шпильки.

Особенности монтажа

При строительстве вентиляционных трубопроводов следует учитывать такие нюансы:

1. Оси каналов должны проходить параллельно плоскостям конструкций здания. Не допускается диагональная и наклонная прокладка.
2. Запрещается соединять в один прогон выходы из жилых помещений и вытяжки из санузлов, кухонь и складов с токсичными веществами.
3. Места соединений воздуховодов должны быть защищены от попадания в них дыма или ядовитых летучих соединений при возникновении нештатной ситуации.
4. Минимальное расстояние между выхлопными отверстиями вентиляции и дымохода должно быть не менее 3 м. Располагать их нужно на одном уровне по горизонтали.
5. При прохождении через инженерные конструкции места соединения труб должны находиться на расстоянии не ближе 1 м от этих конструкций.
6. Крепление воздуховодов к поверхностям необходимо проводить с интервалом не более 300 см для труб диаметром до 40 см, 400 см для изделий сечением больше 40 см и 600 см для труб диаметром от 200 см.

После окончания монтажа вентиляционной системы проверяется её работоспособность на предмет кратности, прочности и герметичности.

Конструкция воздуховодов и предъявляемые требования

Движение воздушных потоков внутри здания и снаружи осуществляется по вертикальным и горизонтальным вентиляционным каналам. Монтаж труб вентиляции производится по проектным отметкам, указанным в рабочих чертежах. Правила установки приведены в нормативных сборниках СП 73.13330.2016 и СП 60.13330.2016.

Вентиляционные каналы могут быть выложены внутри капитальных стен или располагаться в помещениях дома под потолком или вдоль стен. Нередко обстоятельства диктуют проектирование воздуховодов снаружи здания.

Бывает, что прокладка воздуховодов производится за пределами здания. Предпосылки к подобному решению связаны в основном с переделкой жилых объектов в коммерческие или производственные

Разделение каналов по функциональности:

• приточные – по ним в дом поступает свежий воздух;
• вытяжные – для удаления загрязненных воздушных масс.

При естественной вентиляции в частном доме все вытяжные каналы могут проходить в одной шахте. Для этого помещения с повышенной влажностью, нестабильной температурой и характерным парообразованием, из которых удаляется использованный воздух, проектировщики стараются расположить рядом друг с другом.

К вентиляционным каналам предъявляется целый ряд требований:

• герметичность;
• бесшумность;
• компактность, расположение в скрытых частях дома;
• прочность, долговечность.

В ходе монтажа из отдельных типовых деталей создается пространственная структура воздуховодов. Для ее строительства применяют кроме прямолинейных элементов дополнительные фасонные части.

Отвод служит для поворота канала на 90 градусов. Тройник и крестовина предназначены для создания ответвлений от магистрали. Зонты предотвращают попадание в трубу мусора и атмосферных осадков. Ниппель соединяет все части между собой

По внешней конфигурации применяют круглые и прямоугольные воздуховоды. Трубы с цилиндрическими формами имеют оптимальные данные для беспрепятственного движения воздушных масс. Прямоугольные короба позволяют экономить свободное пространство, их легко спрятать за фальшь-стенами и подвесными потолками.

Воздухопроводы бывают жесткими и гибкими. Жесткие магистрали изготавливают и в круглом и прямоугольном варианте по ВСН 353-86, ТУ-36-736-93.

Для жесткого варианта используются материалы:

• холоднокатаная оцинкованная сталь – 0,5 – 1,0 мм;
• горячекатаная тонколистовая сталь – 0,5 – 1,0 мм;
• полимеры – 1,0 – 1,5 мм.

Для влажных помещений подойдут воздуховоды из пластика или из нержавеющей стали толщиной 1,5 – 2,0 мм. В химически активных зонах применяют трубы из металлопластика, алюминия и его сплавов.

Гибкие каналы выполняют в виде труб из мягкого материала. Их часто используют как удобные вставки для присоединения жестких воздуховодов к вентиляционному оборудованию.

На поперечном сечении хорошо видна многослойная структура гибкого утепленного канала: мягкая оболочка, армирующий пластиковый или металлический каркас. Послушность трубам придают материалы: алюминиевая фольга, полиэфир, силикон, текстиль, резина

Изгибающиеся вентиляционные каналы подходят для перемещения воздуха с небольшой скоростью и давлением.

В жилых домах часто монтируют вентиляционные трубы из ПВХ с высокими тепло- и звукоизоляционными свойствами.

Типовые детали из поливинилхлорида соединяют с помощью:

• неразъемных контактов – сварки встык или приварных муфт;
• разъемных элементов – фланцев, муфт, раструбов.

Крепления к воздуховодам из ПВХ применяют как подвесные, так и опорные.

Теплоизоляция защищает вентиляционные каналы от образования конденсата. В основном это касается производственных и неотапливаемых помещений. Для частных домов и офисов теплоизоляция применяется при утеплении вентиляции на чердаке. Звукоизоляция труб выполняется в жилых комнатах.

Обязательно выполняется заземление металлических вентиляционных труб для снятия накапливающегося статического напряжения.

Сколько креплений требуется

Тип крепежей и их количество определяют еще на стадии проектирования с учетом массы, размеров, расположения разных видов воздуховодов, материалов изготовления, типа вентиляционной системы и т. д. Если вы планируете заниматься этими вопросами самостоятельно, вам предстоит выполнить расчеты и использовать справочные данные.

Нормы расхода креплений исчисляются исходя из площади поверхности воздуховодов. Перед тем как приступить к расчету площади поверхности, необходимо определить длину воздуховода. Ее измеряют между двумя точками, в которых пересекаются осевые линии магистралей.

Если воздуховод имеет круглое сечение, его диаметр умножают на полученную ранее длину. Площадь поверхности прямоугольного воздуховода равна произведению его высоты ширины и длины.

Все расчеты производятся на предварительном этапе, полученные данные используют при монтаже, соблюдать исчисленные расстояния, не допуская погрешностей помогает разметка

Далее можно воспользоваться справочными данными, например, нормативными показателями расхода материалов (НПРМ, сборник 20) утвержденными Министерством строительства РФ. Не сегодняшний день этот документ имеет статус недействующего, но указанные в нем данные в большинстве своем остаются актуальными и используются строителями.

Расход креплений в справочнике указан в кг на 100 кв. м. площади поверхности. Например, для круглых фальцевых воздуховодов класса Н, изготовленных из листовой стали, толщиной 0,5 мм и имеющих диаметр до 20 см потребуется 60,6 кг креплений на 100 кв. м.

Правильно спроектированная и смонтированная система воздуховодов не только безупречно функционирует, но и органично дополняет интерьер современного дома

При монтаже воздуховодов прямые звенья воздуховодов вместе с отводами, тройниками и другими фасонными элементами собираются в блоки длиной до 30 метров. Далее в соответствии с нормативами устанавливаются крепления. Подготовленные блоки воздуховодов устанавливают в предназначенных для них места.

С нормативным требованиями по организации вентиляции в частном доме ознакомит следующая статья, прочитать которую стоит всем владельцам загородной собственности.

Характеристика

Хомут – вид крепления, который гарантированно обеспечивает надёжное соединение воздуховодов из пластика и металла с поверхностями различных конструкций, включая стены, а также потолки. Хомуты отличаются шириной и диаметром, бывают пластиковыми и металлическими. Во втором случае они производятся из нержавейки, легированного состава, стали, прошедшей цинкование.

Как правило, это стальная лента с толщиной 1–3 мм. Ширина стандартных изделий размером до 40 см – 2,5 см, если хомут имеет диаметр 40–160 см, этот параметр может достигать 3 см. Наиболее востребованы недорогие по стоимости, но качественные зажимы диаметром от 100 до 400 мм.

Технические характеристики хомутов для воздуховодов всегда включают такие параметры, как необходимый диаметр обжима трубы, сила сжатия, материал изготовления и устройство для фиксации к трубе.

Именно хомут является лучшим способом крепления, и на это есть несколько причин:

• у монтажных изделий наиболее простой, но эффективный и износостойкий механизм крепления;
• за счёт компактности зажим легко устанавливается и при необходимости заменяется;
• фактически ничего не известно о случаях самопроизвольного отсоединения хомута.

Добавим, что, помимо снижения вибрации, звукоизолирующих свойств и устойчивости к УФ-лучам, обрезиненные крепёжные приспособления невосприимчивы к воздействию критических температур и агрессивной химии.

Виды

Несколько разновидностей хомутов отличаются по своей конструкции, способу фиксации, но есть и нестандартные виды изделий.

Перечислим две основные группы.

1. Обжимные приспособления – производятся из узкой стальной ленты, имеют круглую форму, при креплении затягиваются болтами только с одной стороны. Они используются для герметичного соединения воздуховодов, имеющих круглое сечение, предусматривают вставку для виброгашения. Широкий обжимной тип детали обеспечивает прочное соединение в случае установки дымохода.
2. Монтажные хомуты представляют собой две полукруглые металлические полосы, стягиваемые между собой болтами и оснащённые виброгасящей вставкой из резины. В свою очередь, они также подразделяются на категории:

• приспособление с механизмом, регулируемым расстояние между каналом и стеной;
• стеновой хомут, не имеющий регулировочного устройства;
• монтажный зажим для распорок, три составные части которого скреплены болтами.

Таким образом, крепёжные детали фиксируются к стенам посредством зажима, который в некоторых случаях может регулироваться. Если нужно закрепить трубу на боковой поверхности, то используются две шпильки, в случае с потолком потребуется подготовить резьбовую шпильку и анкер.

Однако при установке воздухообменной системы применяются и другие, нестандартные типы устройств для крепления:

• вентиляционный хомут, оснащенный резиновым профилем и саморезом, последний фиксирует элемент к потолку и стене, нужен для монтажа вентиляции и дымоходов;
• изделие из нейлона, основное предназначение которого – закрепление гофрированных труб;
• для свободной подвески воздушных каналов актуальным является сплинклерный вид хомутов – высоту расположения конструкции можно менять посредством шпильки с резьбой;
• ленточный крепёж применим при работе с гибкими отрезками трубопровода, выпускается в основном из нержавейки и имеет зажимы из этого же материала;
• изделие с приваренной к нему комбигайкой, позволяющей подвешивать конструкции к разным поверхностям.

Назначение

В основном хомут необходим для монтажа вентиляции и фиксации трубы в самых разных (в том числе наклонных) положениях. Но, наряду с этим, он нужен для плотного стыкования фрагментов воздуховода. Если хомут снабжён резиновой прокладкой, он к тому же снижает вибрацию воздухообменной конструкции и уровень шума на 10–15 Дц. Причём в составе такой звукоизоляционной вставки нет вредного хлора.

Столь удобные и прочные зажимы для воздуховодов с круглым сечением необходимы при установке магистральных, обычных и подвесных конструкций воздухообмена, но также применяются в монтаже систем частных домов.

Конкретно монтажные изделия с центральным расположением крепежа используются только для каналов горизонтального типа и круглого сечения. Но существуют зажимы с боковым креплением, которые дополнительно фиксируются с помощью резьбовых деталей, – такие хомуты подходят для вертикального и горизонтального соединения воздушных трубопроводов. Обжимные модели – детали для фиксации отдельных частей воздуховодов.

Установка вентиляционных каналов происходит при дополнительном использовании с хомутами таких приспособлений: тяги, регулируемые и нерегулируемые подвески, шпильки резьбовые, талрепы.

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс = L * 2,778 / V, где

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Хомут для шланга воздуховода – Grow Guru

Хомут для шланга воздуховода

16,00 рэндов

{“5030716145705”: {“доступно”: true ,”id”: 5030716145705, “price_raw”: 1600, “sale_raw”: false, “price”: “16. 00 R”, “sale”: “”, “options”: [“100мм”] },”5030716178473″: {“доступно”: true ,”id”: 5030716178473, “price_raw”: 2000, “sale_raw”: false, “price”: “20,00 рупий”, “sale”: ” “, “options”: [“150 мм”] },”5030716211241″: {“доступно”: false ,”id”: 5030716211241, “price_raw”: 2500, “sale_raw”: false, “price”: “25,00 рэндов” , “распродажа”: “”, “варианты”: [“200мм”] },”5030716244009″: {“доступно”: true ,”id”: 5030716244009, “price_raw”: 2700, “sale_raw”: false, “price”: “27.00 R”, “sale”: “”, “options”: [“250mm “] },”5030716276777”: {“доступно”: true ,”id”: 5030716276777, “price_raw”: 3000, “sale_raw”: false, “price”: “30,00 рупий”, “sale”: “”, ” варианты”: [“300мм”] }}

Размер

100мм 150мм 200мм 250мм 300мм

16,00 рэндов

{“5030716145705”: {“доступно”: true ,”id”: 5030716145705, “price_raw”: 1600, “sale_raw”: false, “price”: “16. 00 R”, “sale”: “”, “options”: [“100мм”] },”5030716178473″: {“доступно”: true ,”id”: 5030716178473, “price_raw”: 2000, “sale_raw”: false, “price”: “20,00 рупий”, “sale”: ” “, “options”: [“150 мм”] },”5030716211241″: {“доступно”: false ,”id”: 5030716211241, “price_raw”: 2500, “sale_raw”: false, “price”: “25,00 рэндов” , “распродажа”: “”, “варианты”: [“200мм”] },”5030716244009″: {“доступно”: true ,”id”: 5030716244009, “price_raw”: 2700, “sale_raw”: false, “price”: “27.00 R”, “sale”: “”, “options”: [“250mm “] },”5030716276777”: {“доступно”: true ,”id”: 5030716276777, “price_raw”: 3000, “sale_raw”: false, “price”: “30,00 рупий”, “sale”: “”, ” варианты”: [“300мм”] }}

Размер

100мм 150мм 200мм 250мм 300мм

0 есть этот товар в корзине.

0 наблюдаю за этим товаром.

Товары будут доставлены между 2 и 5 в Южную Африку.

Описание продукта

Хомуты для шлангов воздуховодов изготовлены из прочной нержавеющей стали и в основном используются для зажима/соединения простых воздуховодов или акустических воздуховодов с линейным вентилятором, отражателем с воздушным охлаждением и очистителем воздуха с угольным фильтром. Они очень просты в установке и прослужат вам многие годы. Чтобы установить зажим, вы просто ввинчиваете его достаточно широко, чтобы он подходил к концу воздуховода, надеваете воздуховод на фланец вентилятора / отражателя / угольного фильтра и завинчиваете его, чтобы убедиться, что воздуховод плотно закреплен.

Они продаются поштучно и бывают разных размеров:

• 100 мм
• 150 мм
• 200 мм
• 250 мм
• 300 мм

Купить HVAC аксессуары из нержавеющей стали хомуты для воздуховодов,поставщиков,производителей,заводов

дом Спиральные воздуховоды и фитинги

Принадлежности HVAC Зажимы для воздуховодов из нержавеющей стали Зажим для труб

категории

• Воздухораспределитель и решетки
• Воздушные заслонки
• Спиральные воздуховоды и фитинги
• Воздуховоды гибкие
• Воздушные фильтры и установка для чистых помещений`
• Металлические машины

горячие продукты

• Китайская фабрика 70 градусов или 280 градусов Электрический противопожарный клапан MSFD HVAC для воздуховодов

  Электрический противопожарный клапан 70 ℃ или 280 ℃ хорошего качества

• Герметичная воздушная заслонка HVAC с прямоугольным воздуховодом

  Воздушная заслонка имеет простую конструкцию, низкую утечку, малый крутящий момент, гибкость в эксплуатации, коррозионную стойкость.

• Hvac Круглая электрическая воздушная заслонка

  Устанавливается в холодильной камере и блокируется осевым вентилятором. Летом, когда работают осевые вентиляторы, заслонка также работает для отвода воздуха, производимого чиллерами; зимой осевой вентилятор не работает. не работает, и заслонки также остаются закрытыми, чтобы поддерживать температуру внутри.

Спиральные воздуховоды и фитинги

ЗАГРУЗКА ИЗОБРАЖЕНИЙ

Принадлежности HVAC Хомуты для воздуховодов из нержавеющей стали Хомут для труб

Хомуты для гибких воздуховодов
Теперь доступны оцинкованные, нержавеющие и нержавеющие хомуты для воздуховодов

• Срок поставки:

  5–25 дней с момента получения депозита

• происхождение продукта:

  Фуцзянь, Китай (материк)

• Марка:

  XMZXL

• порт доставки:

  XiaMen

• платеж:

  аккредитив, Т/Т, Вестерн Юнион

запросить сейчас

особенности

Принадлежности HVAC Хомуты для воздуховодов из нержавеющей стали Трубный хомут

Зажим воздуховода из нержавеющей стали предназначен для повторяемой и долгосрочной службы. Как и вся наша продукция, эти хомуты производятся здесь, в Пекине. Центральная защелка надежно обхватывает специальную контурную ленту вокруг закругленных кромок компонентов и плотно их запечатывает. Зажим надежно удерживает воздуховод, но готов к легкому освобождению для следующего перемещения или модификации.

Материал:
1. Все детали стали оцинкованы.
2. Лента и шланг из нержавеющей стали, оцинкованный винт.
3.Все детали из нержавеющей стали

теги : хомуты для воздуховодов Принадлежности HVAC из нержавеющей стали Трубный хомут Трубный хомут

• предыдущая :

  Фитинг для воздуховода Тройник из оцинкованной стали, 3-ходовой фитинг для воздуховода Соединитель

• следующий :

  четырехходовой тройник спирального воздуховода

Запросить бесплатное предложение

Не можете найти нужную информацию? Есть вопрос ? Свяжитесь с нами

сопутствующие товары

• Круглый спиральный воздуховод из оцинкованной или нержавеющей стали для подрядчика проекта

  Диаметр обычно составляет от 76 мм до 100 мм. Можно специально сделать. Формование с помощью машины плазменной резки материалов и машины для изготовления воздуховодов, которая очень прочная. Материал – оцинкованная сталь толщиной от 0,5 мм до 1,2 мм и нержавеющая сталь толщиной 0,5-1,0 мм в зависимости от размеров и запроса. Гораздо проще установить с помощью вставки или фланцевого соединения1

• Переходник воздуховода круглого сечения из оцинкованной стали для вентиляции

  (концентрический переходник, фитинг, переходник)

• Отвод из оцинкованной стали 90 градусов

  Оцинкованный отвод является наиболее традиционным и широко распространенным продуктом в настоящее время в проектах кондиционирования воздуха и вентиляционных системах.

9

Мобильная электроника

Аксессуары и запчасти для мобильных телефонов

Зарядные устройства для беспроводных и проводных мобильных телефонов

Зажимы для воздуховодов

Категории

Зарядные устройства для беспроводных и проводных мобильных телефонов

Автомобильные крепления с беспроводной зарядкой Автомобильные беспроводные зарядные устройства, подходящие для оригинального оборудования

Автомобильная электроника и GPS

Автомобильные держатели

Аварийно-спасательное оборудование для транспортных средств

Многофункциональные пусковые устройства Стартеры

Особенность

Автоматический зажим(1181)

Беспроводное зарядное устройство(1119)

Держатель(1018)

Нескользящий(1018)

с типом C(957)

Совместимость

Универсальный(940)

для Apple(884)

для Samsung(819)

для Huawei(812)

для LG(708)

Место установки

Вентиляционное отверстие(1366)

Приборная панель(932)

Лобовое стекло(872)

Прикуриватель(322)

Слот для компакт-дисков(57)

Подтвержденные типы бизнеса

Производитель(1199)

Экспортер(1126)

Импортер(499)

Оптовый продавец(170)

Агент(31)

Подробнее

Подтвержденные сертификаты продукции

ROHS(459)

СЕ(420)

ФКК(405)

ЦБ(21)

ЭТЛ(16)

Подробнее

Подтвержденные сертификаты компании

ИСО 9001:2015(319)

БККИ(243)

ИСО 14001(69)

ИСО/ТС 16949(31)

СГС(21)

Подробнее

Местонахождение поставщика

Китай (1873 г. )

Гуандун (1384 г.) Цзянсу(310) Фуцзянь(41) Пекин(39) Ляонин(36)

САР Гонконг(28)

Великобритания(5)

Тайвань(3)

Канада(1)

Подробнее

Рейтинг поставщиков

Р6(472)

П5(190)

Р4(1125)

П3(39)

П1(1)

Узнать больше

Срок поставки

Годы в бизнесе

Услуги OEM

Услуги OEM(1616)

Выставка

Торговая выставка(309)

Порт FOB

Шэньчжэнь (1166)

Китай (материк)(134)

Янтянь Шэньчжэнь (131)

Гуанчжоу(108)

Нинбо(62)

Виды бизнеса

Производитель(664)

Торговая компания(402)

Интернет-продавец(385)

Оптовая продажа(370)

Дистрибьютор(344)

供应商 免费 网络 推广

• 1. 免费 传 传 100 张 产品 图
• 2. 赢 逾 140 万 买 家 关注
• 3. «生意 通 通 助 您 管理 询盘 询盘

.

1913 результатов от 193 поставщиков для “Хомуты для воздуховодов”

Купить оптом хомуты для воздуховодов в интернет-магазине? Global Sources имеет полный список оптовых хомутов для воздуховодов по заводским ценам, представленный проверенными оптовиками и производителями из Китая, Индии, Кореи и других стран, чтобы удовлетворить все требования!

Проверенный производитель

Готов к заказу

Мин. Заказ

Цена FOB (USD)

Компания Global Sources положила конец сложной традиционной торговле, объединив поставщиков и покупателей хомутов для воздуховодов. На нашей платформе B2B можно всего за несколько кликов найти стильные товары, сравнить цены, узнать MOQ китайских, индийских и корейских хомутов для воздуховодов для продажи, а также товаров из других стран, а также связаться с поставщиками, чтобы заключить сделку.

Зажим для воздуховодов: различия между спиральными, фланцевыми (сварными или соединенными фургонами) и скрепленными вместе промышленными воздуховодами

Промышленные воздуховоды изготавливаются с различными вариантами: спиральными, фланцевыми (сварными или скрепленными фургонами) и скрепляемыми. Узнайте больше о плюсах и минусах каждого типа воздуховодов и хомутов.

By CECO KB Duct

Эта статья предназначена для того, чтобы помочь специалистам в области управления предприятиями, технологического проектирования, технического обслуживания, закупок, охраны здоровья и безопасности окружающей среды (EHS) понять различия между вариантами промышленных воздуховодов, когда они хотят контролировать переносимые по воздуху технологическая или производственная пыль и загрязняющие вещества. При оценке вариантов промышленных воздуховодов лучше всего учитывать не только первоначальные / первые затраты на проектирование и строительство воздуховодов, но и дополнительные затраты на внедрение (например, доставку и установку) и текущие затраты на техническое обслуживание и модификации в течение жизненного цикла.

Что такое промышленный воздуховод?

Википедия определяет промышленные воздуховоды как «пневматические конвейеры низкого давления для транспортировки пыли, частиц, стружки, паров или химических опасных компонентов из воздуха в цех или любые другие конкретные места, такие как резервуары, шлифовальные машины или лаборатории. капюшоны». Промышленные воздуховоды бывают разных типов (например, спиральные, сварные фланцевые, фланцевые vanstone и хомуты).

Что такое спиральный воздуховод?

Спиральные воздуховоды – это относительно недорогой тип воздуховодов, названный в честь метода их изготовления. Он популярен в размерах от 16 до 36 футов, когда есть длинные пробеги с небольшим количеством фитингов.

Традиционный спиральный воздуховод формируется путем скручивания и соединения металлических полос в один непрерывный элемент. Этот метод строительства, как правило, дешевле, чем воздуховод, образованный прокаткой листов. Спиральный воздуховод обычно доступен любой длины, но стоимость доставки длинных секций может сделать его относительно дорогим. Секции спиральных труб обычно соединяются вместе с помощью вставок со смещением с цилиндрическими зажимами, соединителями спиральных труб, винтами для листового металла или специальными угловыми кольцами.

Спиральный воздуховод имеет ряд недостатков, которые следует учитывать, так как их устранение часто более чем компенсирует относительно недорогие затраты на изготовление:

• Он часто изготавливается в виде длинных секций, что затрудняет обращение, погрузку и разгрузку, а также перемещение воздуховода на место также может быть очень сложной задачей.
• Требуются точные разрезы
• Все методы соединения спиральных воздуховодов сложны и/или дорогостоящи:
  • Бочковые зажимы
  • Соединители для спиральных труб
  • Шурупы для листового металла
  • Специальные угловые кольца или фланцы
  • Обжатие одного конца и вдавливание его в соседнюю деталь
  • Ошейники

Если принять во внимание все расходы и сроки, связанные с установкой и текущим обслуживанием, спиральный воздуховод иногда оказывается неоптимальным решением по сравнению с изготовлением воздуховода небольшими секциями и их соединением.

Соединение небольших участков воздуховода представляет собой достойную альтернативу спиральному воздуховоду. Классификация соединенных вместе воздуховодов берет свое название от используемых методов соединения – сварное фланцевое, фланцевое фургонное и зажимное.

Что такое сварной фланцевый воздуховод?

Фланцы представляют собой угловые кольца, которые обычно изготавливаются из черного железа, оцинкованной или нержавеющей стали, с отверстиями или без них, а также со стандартными и специальными отверстиями. Эти фланцы / угловые кольца скручиваются, а затем их концы свариваются, чтобы создать «кольцо», которое надевается на воздуховод. Сварные швы могут быть либо непрерывными, для полного сварного шва, либо прерывистыми, а поверхности фланцев сопрягаются друг с другом. Фланцевый воздуховод можно очень плотно герметизировать, добавив прокладку между ответными фланцами. Однако обычно требуется опытный механик, чтобы отрезать по длине и подогнать фланцы, и здесь мало места для ошибки.

Поскольку процесс сварки является постоянным и дорогостоящим, это наименее распространенный метод соединения секций воздуховода, и он наиболее подходит для применений, где требуется 100% герметичность или непроницаемость для жидкостей. Там, где есть большие концентрации жидкости или для переноса пыли под избыточным давлением, хорошо подходят фланцевые воздуховоды с прокладкой.

Кольца и фланцы могут быть изготовлены на заказ с диаметром 3 дюйма (7,62 сантиметра) вплоть до размера, через который вы можете проехать на грузовике, а воздуховод изготовлен из материалов высшего качества, чтобы гарантировать целостность материала для даже самые абразивные приложения. Фланцевые воздуховоды обычно доступны длиной от 5 до 20 футов, в зависимости от диаметра.

Калибр листового металла является единицей его толщины. Для листового металла регрессивная шкала (т. е. более высокие числа соответствуют меньшей толщине) начинается с калибра 10, что соответствует толщине 0,1345 дюйма (3,416 миллиметра). По мере увеличения номера калибра толщина листового металла уменьшается на 10 процентов.

Фланцевый воздуховод может быть меньшего сечения или большего сечения (даже до 0,25 дюйма или 6,35 миллиметра) для полностью сварного изделия, все зависит от области применения. Шовные сварные швы используются для фланцевых воздуховодов диаметром 25 дюймов (63,5 см) и выше, а также шовные сварные швы используются для 16-го калибра (толщина 0,0625 дюйма или 1,588 миллиметра) и более тяжелых.

Что такое фланцевый воздуховод Vanstone?

Другим вариантом воздуховода с фланцем является воздуховод «vanstone» или «свободный» фланцевый воздуховод. Термин «ванстоун» относится к методу, при котором фланцы надеваются на трубу, при этом кромка повернута назад на 90 градусов и оставлена ​​свободной для надежного соединения металл-металл, когда фланцы стягиваются вместе и кромки ванстоуна соединяются. Фланцы не прикреплены к воздуховоду, что позволяет легко выровнять осевую линию компонентов.

Что такое соединительный воздуховод?

Концепция соединения воздуховодов с помощью зажимов аналогична строительству из блоков Lego или конструктора. Все прямые воздуховоды имеют номинальную длину 5 футов и имеют загнутые края на обоих концах. Когда воздуховод обрезается до требуемой длины, отрезанный конец скользит в регулируемую муфту длиной 11 дюймов, которая скользит по трубе до тех пор, пока длина муфты и узла трубы не достигнет желаемой длины (как в телескопическом соединении). После достижения желаемой длины муфта крепится к отрезанному воздуховоду с помощью стандартного зажима для воздуховода и уплотнительного кольца.

Соединяемый воздуховод применим практически для любой системы сбора пыли или мелких частиц (например, древесной пыли, бумажной пыли, химических порошков и фармацевтических препаратов), а также для удаления дыма и сбора масляного тумана, а также для абразивных материалов ( например, металлическая стружка, песок и уголь). Соединяемые ответвления изготавливаются в соответствии со стандартами конструкции воздуховодов SMACNA, но могут изготавливаться более толстого сечения для более абразивных применений. Широкий выбор прокладочных материалов в сочетании с материалом из нержавеющей стали позволяет скреплять воздуховоды даже в самых суровых условиях.

Стандартная прокладка из н-бутилкаучука хорошо подходит для 95% всех применений, но прокладка также доступна из силикона FDA, который подходит для некоторых продуктов питания и высокотемпературных приложений. Материалы прокладок Viton и Gore-Tex подходят для тех областей применения, где стандартные каучуки будут «съедены».

По сравнению с традиционными спиральными воздуховодами и воздуховодами с фланцами, воздуховоды, соединяемые зажимами, имеют ряд преимуществ:

• Скорость и простота монтажа. Основное преимущество воздуховодов, соединяемых зажимами, заключается в том, что их можно быстро и легко установить. , сокращая время установки до 70 % по сравнению со спиральным воздуховодом и до 50 % по сравнению с фланцевым воздуховодом. Это приводит к значительной экономии затрат на доставку и внедрение, что может более чем компенсировать разницу в стоимости изготовления различных вариантов воздуховодов. Соединяемый воздуховод позволяет соединять детали без специальных инструментов, заклепок, винтов или сварки. Собственные ремонтные бригады могут выполнять установку самостоятельно, не прибегая к помощи внешних подрядчиков.
• Бесконечная регулировка – какой бы короткой ни была нужная деталь, вы можете ее изготовить. Просто отрежьте кусок трубы, наденьте уплотнительное кольцо, вставьте его в любой фитинг, а затем просто зажмите.
• Зажимы для воздуховодов имеют постоянную гарантию производителей.
• Возможность повторного использования и очистки – Зажим воздуховода надежно удерживает воздуховод, но его можно легко снять для модификации. Соединяемый воздуховод легко демонтировать, чистить и перемещать (без инструментов), когда вы перемещаете оборудование или вносите другие изменения в рабочие зоны, что приводит к одной из самых низких затрат на жизненный цикл любого воздуховода. Время простоя для технического обслуживания и изменения плана этажа сведено к минимуму.
• Гибкость – Доступны конструкционные материалы, подходящие для большинства применений – оцинкованная и нержавеющая сталь.
• Удобство обслуживания – в абразивных средах точки износа можно заменить за считанные секунды без инструментов. И, поскольку все 5-футовые детали соединяются вместе, ни одна точка в системе не находится на расстоянии более 5 футов от точки доступа, не требующей использования инструментов.
• Сводит к минимуму количество отходов — предотвращение отходов из-за точной резки и ошибок при установке, характерных для других типов воздуховодов, приводит к дополнительной экономии.

Резюме

Спиральный воздуховод целесообразно использовать для длинных воздуховодов от 16 футов до 36 футов, когда имеются длинные участки с небольшим количеством фитингов.

Воздуховод со сварным фланцем наиболее подходит для применений, где требуется 100% воздухонепроницаемость (например, транспортировка пыли под избыточным давлением) или непроницаемость для жидкостей (т.
